概述

vlan（虚拟局域网）可以隔离广播域

vlan要隔离广播域
第一步应该建立新的vlan
1. vlan 10是创建单个vlan
2. vlan batch 10 20 30是创建多个vlan

第二步将端口加入到vlan
1. 端口的模式：
port link-type access access表示交换机和电脑相连
port link-type trunk trunk表示交换机和交换机之间相连
hybrid：

2. 选择交联的vlan id
port default vlan 10 //连接到vlan10

port-group 1 //新建一个vlan组
group-member g 0/0/3 to g 0/0/4 //将端口3和4加入到vlan组中
p l a //选择模式
p d v 20 //连接到vlan 20

port link-type trunk //交换机和交换机相连
port trunk allow-pass vlan all //表示接口类型为trunk口，并且放行所有VLAN通行

display vlan //展示vlan
display port vlan active //展示正在活跃的vlan

一、

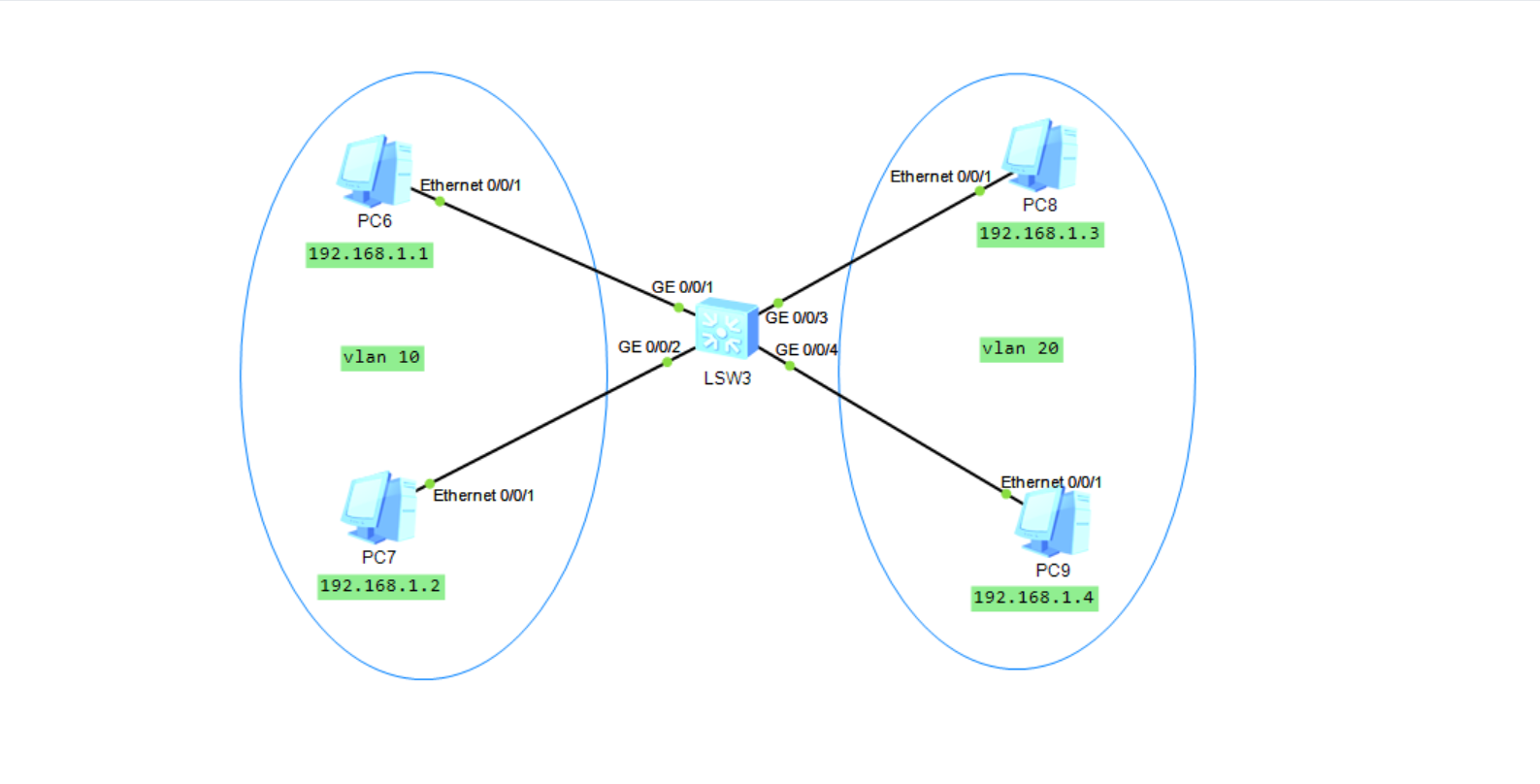

1、新建

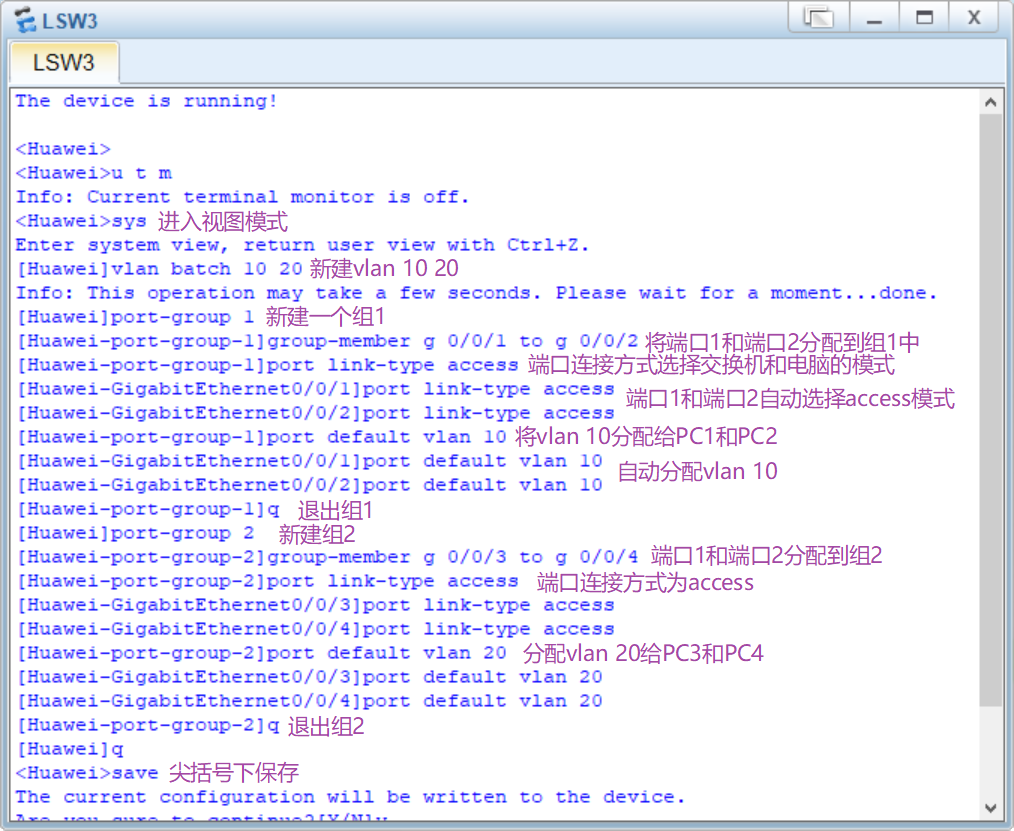

2、配置交换机

交换机的配置如下

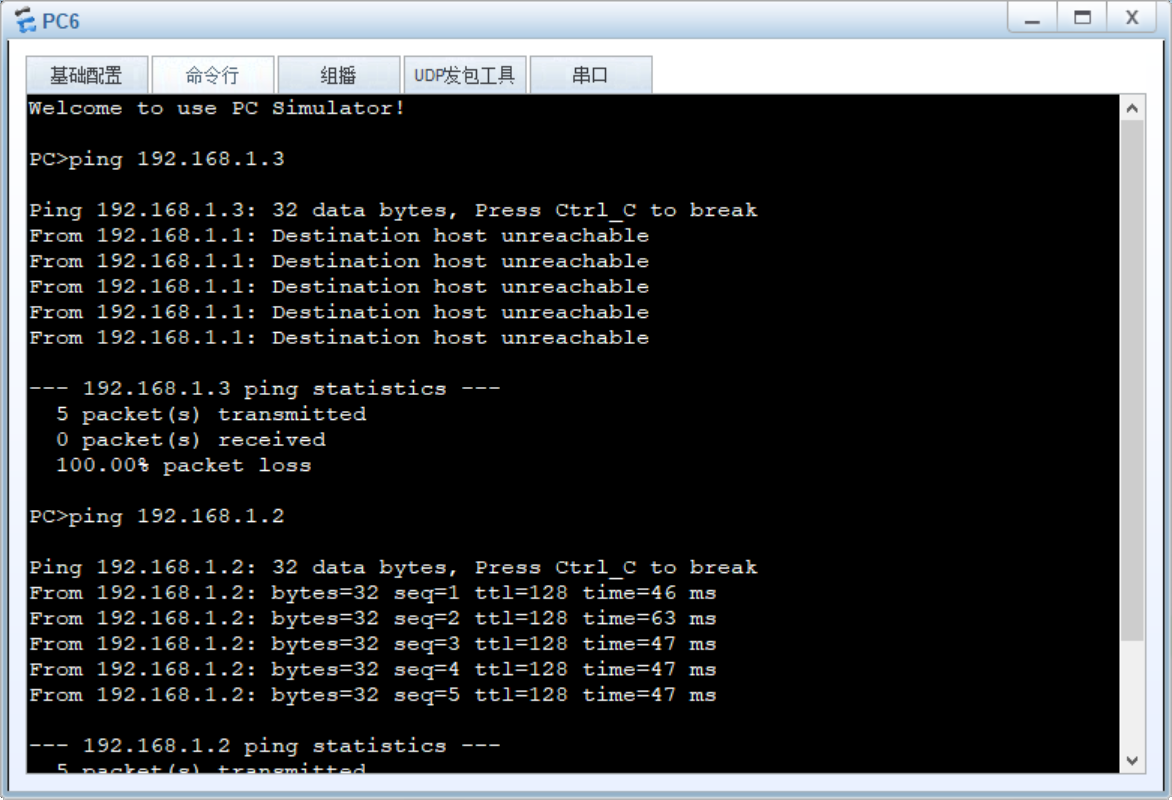

3、测试主机连通性

4、测试主机连通性

二、

1、新建

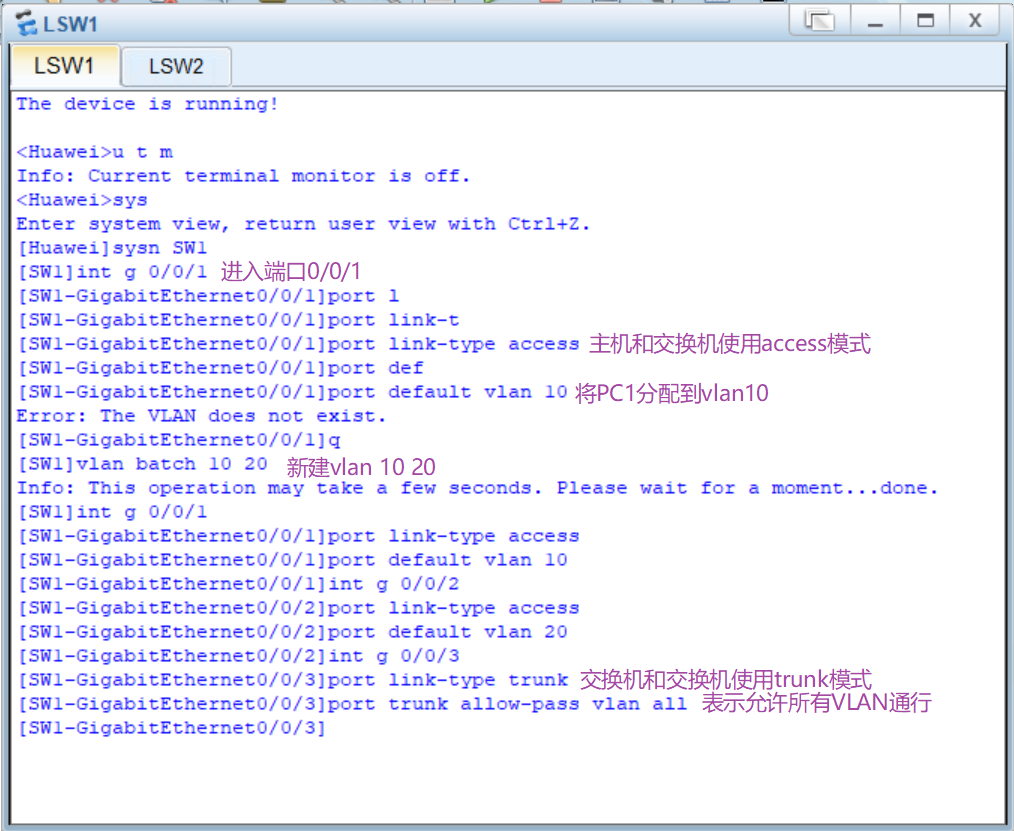

2、配置SW1

交换机一的配置如下

3、配置SW2

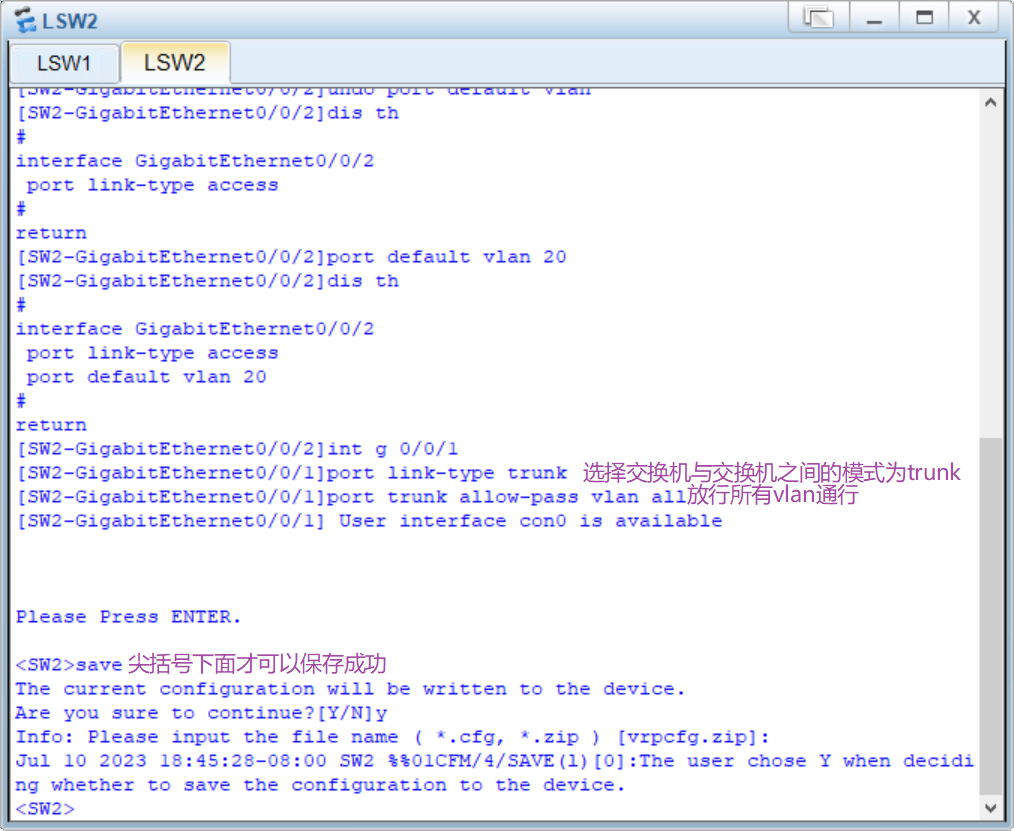

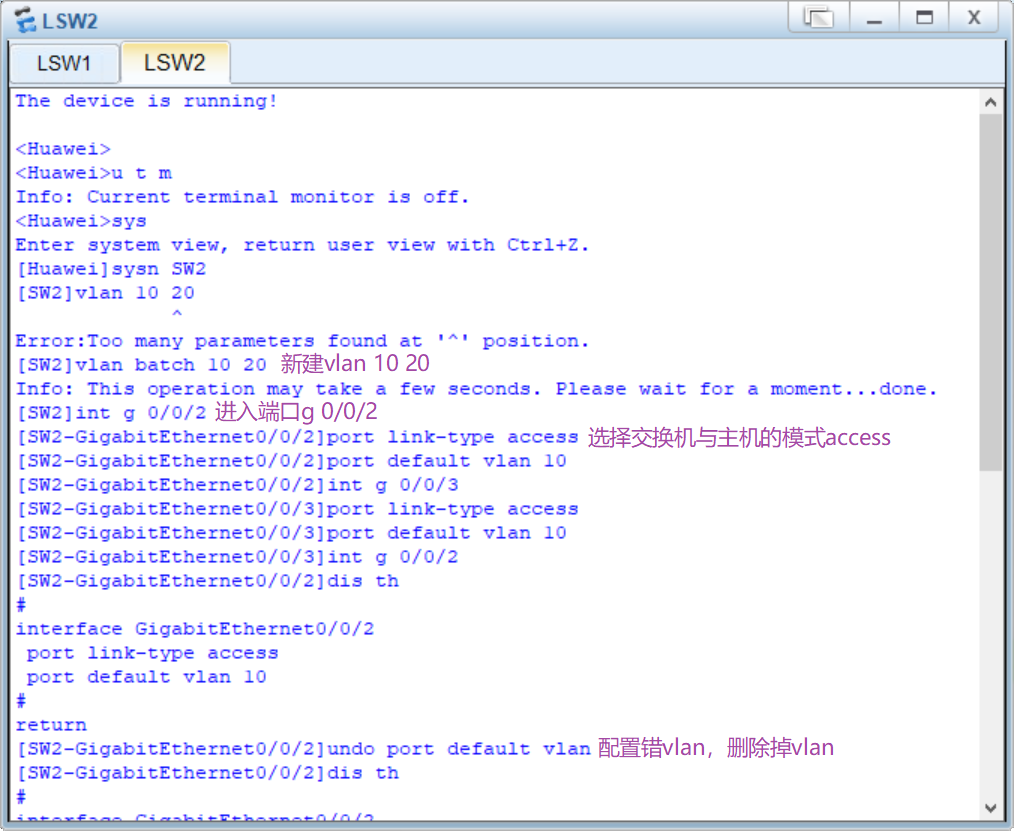

交换机二的配置如下

4、ping测试

5、服务器中ping测试

在服务器中测试

三、

1、新建

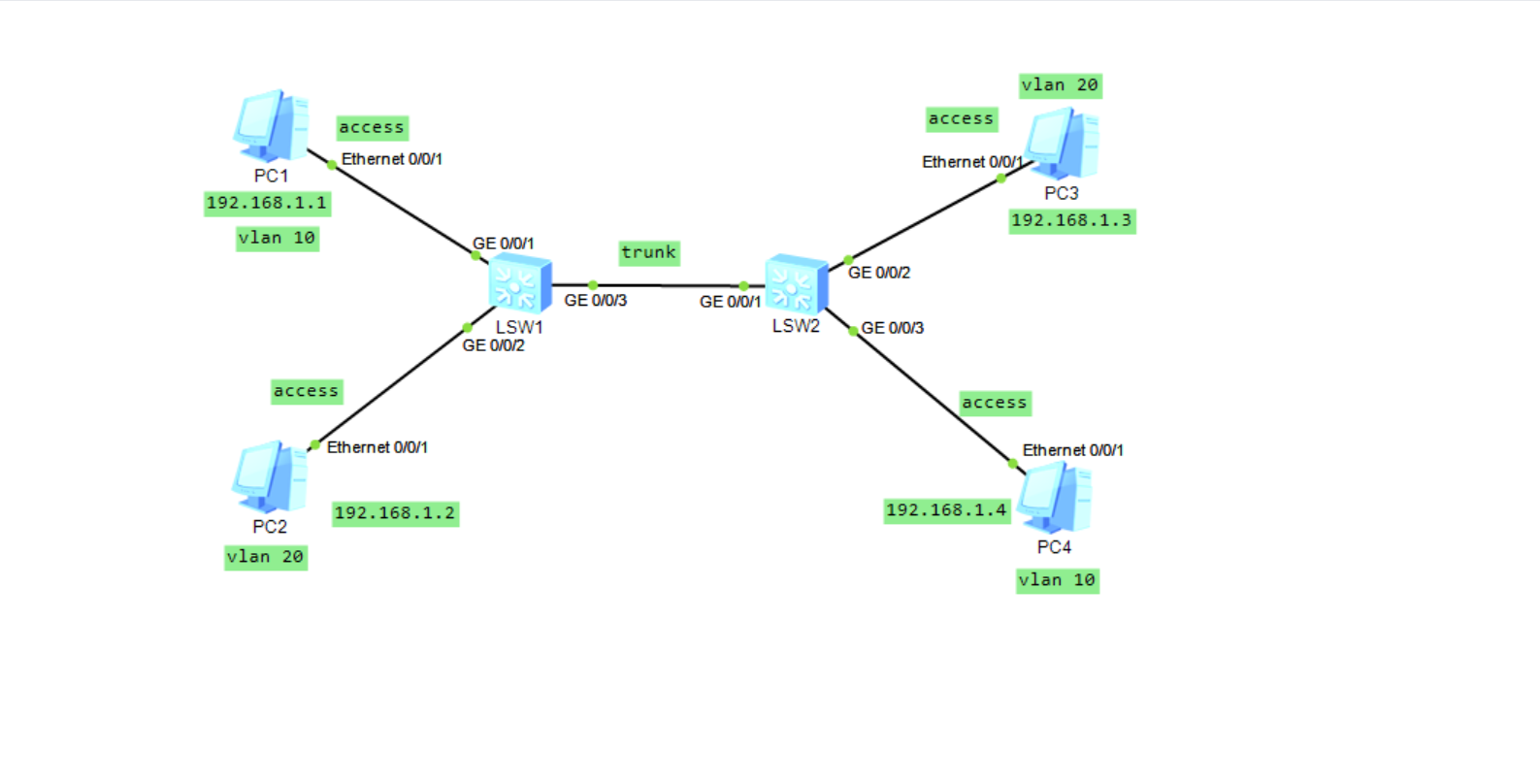

新建一个拓扑，选择两个交换机，四台主机，两个服务器，如下所示

2、配置SW1

交换机一的配置如下

3、配置SW2

交换机二的配置如下

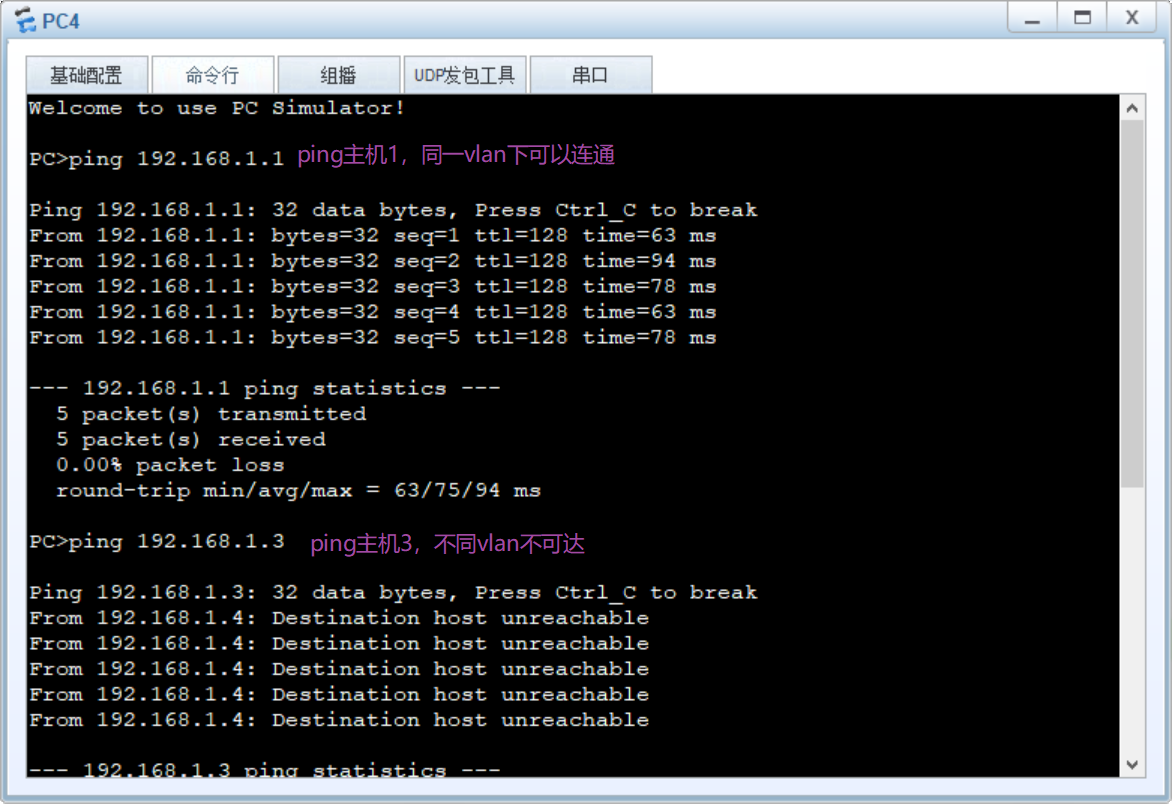

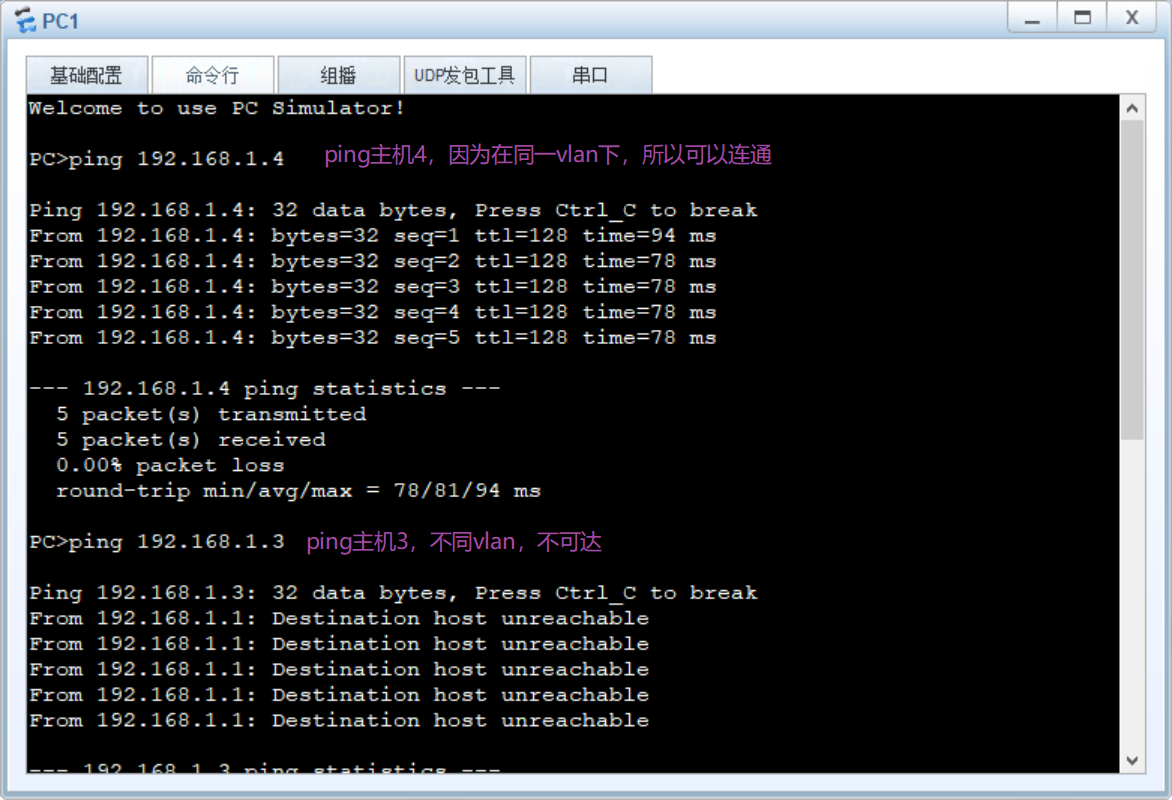

4、主机中ping测试

主机一ping服务器一来测试连通性，同一vlan可以ping通，不同vlan不能ping通

5、服务器中ping测试

在服务器中测试
