交换机二层
一、
布局
在eNSP中，新建一个拓扑图，在左侧直接移一个路由器和两台主机，设置第一台主机的IP地址为192.168.1.1，子网掩码为255.255.255.0，网关为192.168.1.254；设置第二台主机的IP地址为192.168.2.1，子网掩码为255.255.255.0，网关为192.168.2.254
配置

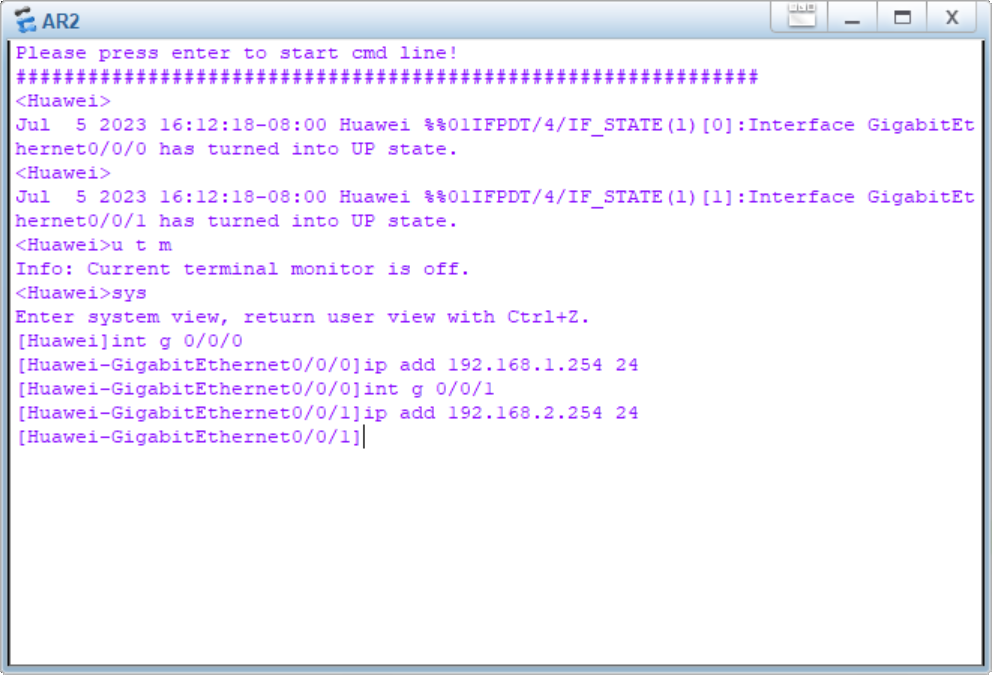

启动所有设备，打开路由器，输入sys缩写，从用户视图切换到系统视图，再输入int g 0/0/0切换到接口视图，通过ip add添加ip地址，如下图所示为操作步骤

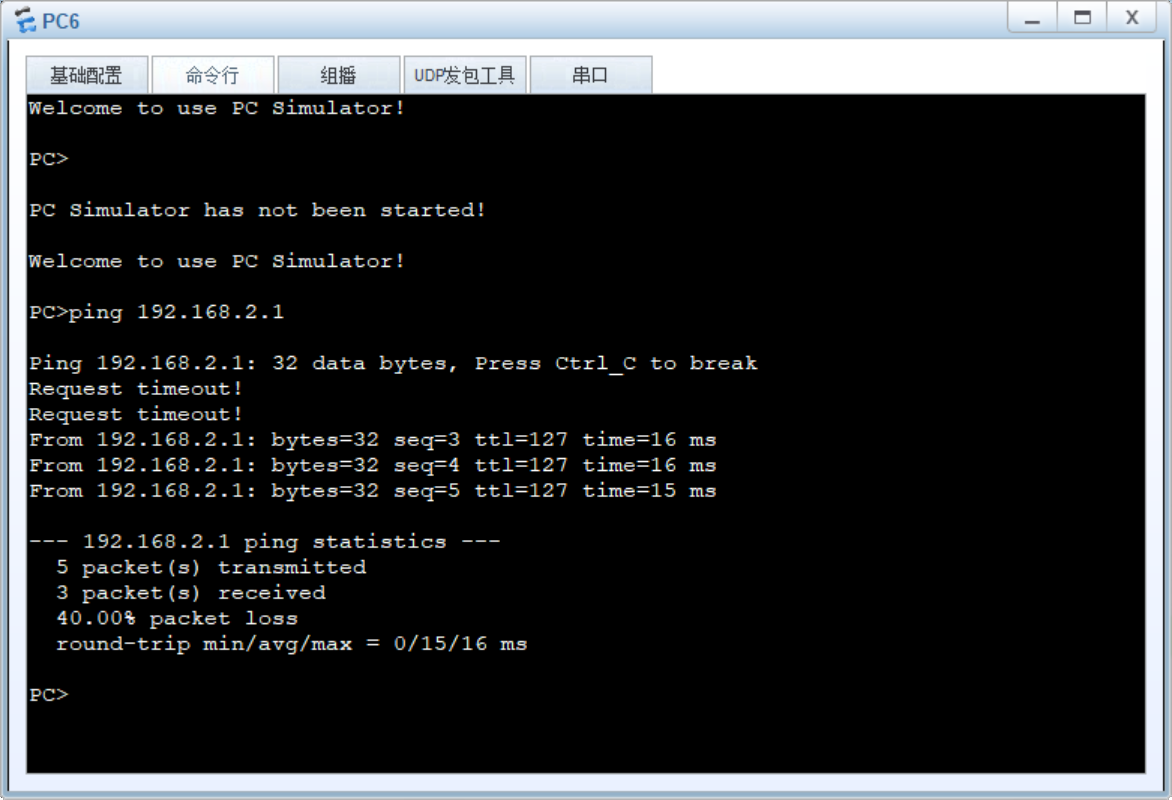

测试连通性
二、
布局

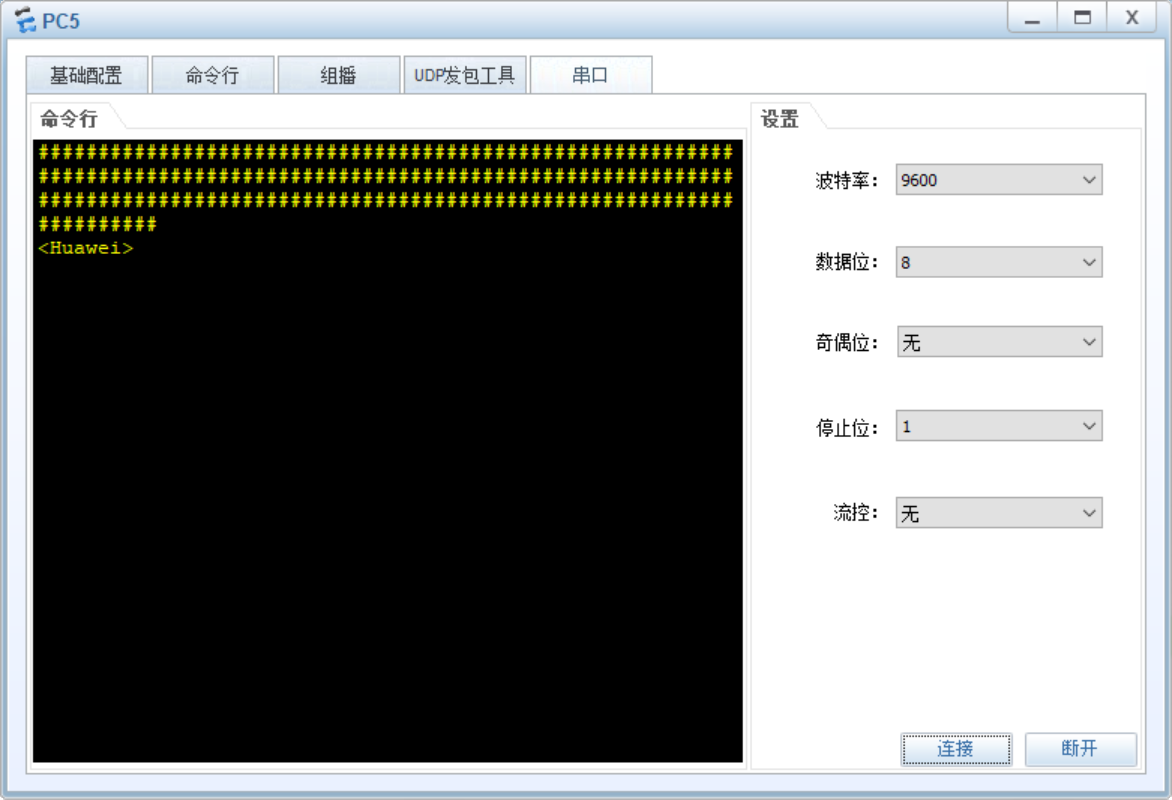

从左侧移一个路由器和一台主机
测试连通性
三、
布局
从左侧移一个交换机和四台主机，分别设置主机一和主机二的ip地址、子网掩码和网关，第一步PC1发送数据帧给交换机，然后交换机向其他PC寻求回应，PC2回应交换机，最后传回PC1，形成交换表

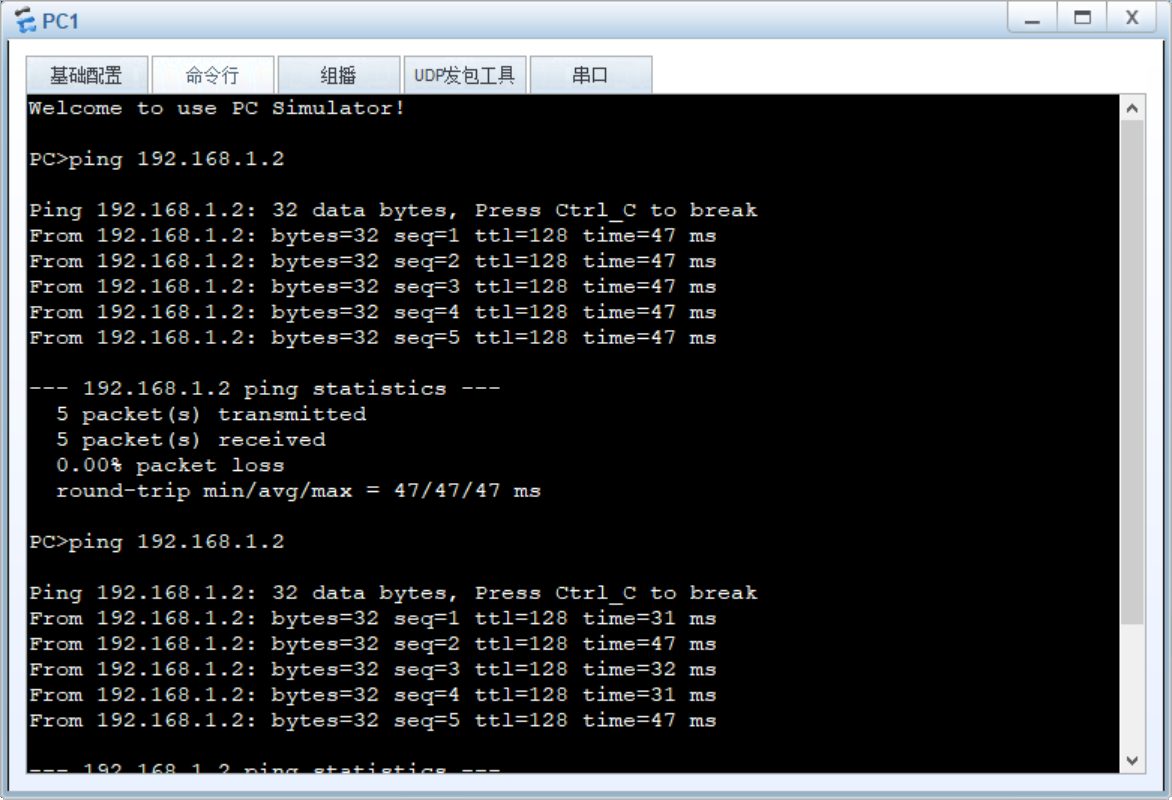

测试连通性
配置
在交换机中配置命令，u t m表示关闭信息提示中心，输入sys进入系统视图，在PC机中ping通后用display mac-address可以显示mac地址，表示PC1、PC2连接成功。
