1. 贺邦
    原创作品转载请注明出处
    《Linux内核分析》MOOC课程http://mooc.study.163.com/course/USTC-1000029000

  2. 准备工作
    task_struct的应该会存在哪些结构:
1、进程状态、将纪录进程在等待、运行、或死锁
2、调度信息、由哪个调度函数调度、怎样调度等
3、进程的通讯状况
4、有插入进程链表的相关操作,因此必须有链表连接指针、当然是task_struct型
5、时间信息,比如计算好执行的时间、以便CPU资源的分配
6、标号,决定改进程归属
7、可以读写打开的一些文件信息
8、进程上下文和内核上下文
9、处理器上下文
10、内存信息等等

课堂提供在/linux-3.18.6/include/linux/sched.h中找到tast_struct的定义:
现在的Linux系统基本上是按照操作系统理论来进行设计的,但是在实现的过程中,理论往往是不够的,为了实现很多实际的需求,tast_struct还定义了很多额外的结构,来方便系统的相关管理,比如后面没有列出来的一些文件操作相关的结构,这些结构一般用于当一个进程没有按照规范来操作文件时,当进程被杀掉后,系统任然可以对这些不规范的操作进行管理。当然,后面还有很多内容也是如此,我们就不一一叙说了,我们只看创建一个进程的相关重点。

struct task_struct {
    volatile long state;        //说明了该进程是否可以执行,还是可中断等信息
    unsigned long flags;        //进程号,在调用fork()时给出
    int sigpending;             //进程上是否有待处理的信号
    mm_segment_t addr_limit;    //进程地址空间,区分内核进程与普通进程在内存存放的位置不同
                                //0-0xBFFFFFFF for user-thead
                                //0-0xFFFFFFFF for kernel-thread
    //调度标志,表示该进程是否需要重新调度,若非0,则当从内核态返回到用户态,会发生调度
    volatile long need_resched;
    int lock_depth;             //锁深度
    long nice;                  //进程的基本时间片
    //进程的调度策略,有三种,实时进程:SCHED_FIFO,SCHED_RR, 分时进程:SCHED_OTHER
    unsigned long policy;
    struct mm_struct *mm;       //进程内存管理信息
    int processor;
    //若进程不在任何CPU上运行, cpus_runnable 的值是0,否则是1 这个值在运行队列被锁时更新
    unsigned long cpus_runnable, cpus_allowed;
    struct list_head run_list;  //指向运行队列的指针
    unsigned long sleep_time;   //进程的睡眠时间
    //用于将系统中所有的进程连成一个双向循环链表, 其根是init_task
    struct task_struct *next_task, *prev_task;
    struct mm_struct *active_mm;
    struct list_head local_pages;       //指向本地页面
    unsigned int allocation_order, nr_local_pages;
    struct linux_binfmt *binfmt;        //进程所运行的可执行文件的格式
    int exit_code, exit_signal;
    int pdeath_signal;                  //父进程终止是向子进程发送的信号
    unsigned long personality;

    int did_exec:1;
    pid_t pid;                          //进程标识符,用来代表一个进程
    pid_t pgrp;                         //进程组标识,表示进程所属的进程组
    pid_t tty_old_pgrp;                 //进程控制终端所在的组标识
    pid_t session;                      //进程的会话标识
    pid_t tgid;
    int leader;                         //表示进程是否为会话主管
    struct task_struct *p_opptr,*p_pptr,*p_cptr,*p_ysptr,*p_osptr;
    struct list_head thread_group;      //线程链表
    struct task_struct *pidhash_next;   //用于将进程链入HASH表
    struct task_struct **pidhash_pprev;
    wait_queue_head_t wait_chldexit;    //供wait4()使用
    struct completion *vfork_done;      //供vfork() 使用
    unsigned long rt_priority;          //实时优先级,用它计算实时进程调度时的weight值
    ……
};
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45

3.进程创建分析
fork函数到底如何进行对应的内核处理过程sys_clone。

#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
int main(int argc, char * argv[])
{
    int pid;
    /* fork another process */
    pid = fork();
    if (pid < 0)
    {
        /* error occurred */
        fprintf(stderr,"Fork Failed!");
        exit(-1);
    }
    else if (pid == 0)
    {
        /* child process */
        printf("This is Child Process!\n");
    }
    else
    {
        /* parent process  */
        printf("This is Parent Process!\n");
        /* parent will wait for the child to complete*/
        wait(NULL);
        printf("Child Complete!\n");
    }
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
检测题目的最后一个是什么鬼
Linux中,fork()系统调用产生的子进程在系统调用处理过程中从(:ret_from_fork)处开始,我要留着以后看一下,莫名其妙

Linux中,PCB task_struct中不包含哪个信息()?
进程状态
进程打开的文件
进程优先级信息
进程包含的线程列表信息
创建一个新进程在内核中的执行过程
fork、vfork和clone三个系统调用都可以创建一个新进程,而且都是通过调用do_fork来实现进程的创建;
Linux通过复制父进程来创建一个新进程,那么这就给我们理解这一个过程提供一个想象的框架:
复制一个PCB——task_struct

err = arch_dup_task_struct(tsk, orig);

要给新进程分配一个新的内核堆栈

ti = alloc_thread_info_node(tsk, node);
tsk->stack = ti;
setup_thread_stack(tsk, orig); //这里只是复制thread_info,而非复制内核堆栈
  • 1
  • 2
  • 3

要修改复制过来的进程数据,比如pid、进程链表等等都要改改吧,见copy_process内部。
从用户态的代码看fork();函数返回了两次,即在父子进程中各返回一次,父进程从系统调用中返回比较容易理解,子进程从系统调用中返回,那它在系统调用处理过程中的哪里开始执行的呢?这就涉及子进程的内核堆栈数据状态和task_struct中thread记录的sp和ip的一致性问题,这是在哪里设定的?copy_thread in copy_process

*childregs = *current_pt_regs(); //复制内核堆栈
childregs->ax = 0; //为什么子进程的fork返回0,这里就是原因!

p->thread.sp = (unsigned long) childregs; //调度到子进程时的内核栈顶
p->thread.ip = (unsigned long) ret_from_fork; //调度到子进程时的第一条指令地址
  • 1
  • 2
  • 3
  • 4
  • 5

按流程来说首先会进入do_fork,在do_fork里,对一些情况进行判断。如果没有什么危险的情况,则开始进入copy_process。
copy_process函数在进程创建的do_fork函数中调用,主要完成进程数据结构,各种资源的初始化。初始化方式可以重新分配,也可以共享父进程资源,主要根据传入CLONE参数来确定。

  1. dup_task_struct()
static struct task_struct *dup_task_struct(struct task_struct *orig)
{
    struct task_struct *tsk;
    struct thread_info *ti;
    int node = tsk_fork_get_node(orig);
    int err;

    tsk = alloc_task_struct_node(node);
    if (!tsk)
        return NULL;

    ti = alloc_thread_info_node(tsk, node);
    if (!ti)
        goto free_tsk;

    err = arch_dup_task_struct(tsk, orig);
    if (err)
        goto free_ti;

    tsk->stack = ti;
# ifdef CONFIG_SECCOMP

    tsk->seccomp.filter = NULL;
# endif

    setup_thread_stack(tsk, orig);
    clear_user_return_notifier(tsk);
    clear_tsk_need_resched(tsk);
    set_task_stack_end_magic(tsk);

# ifdef CONFIG_CC_STACKPROTECTOR
    tsk->stack_canary = get_random_int();
# endif

    atomic_set(&tsk->usage, 2);
# ifdef CONFIG_BLK_DEV_IO_TRACE
    tsk->btrace_seq = 0;
# endif
    tsk->splice_pipe = NULL;
    tsk->task_frag.page = NULL;

    account_kernel_stack(ti, 1);

    return tsk;

free_ti:
    free_thread_info(ti);
free_tsk:
    free_task_struct(tsk);
    return NULL;
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51

tsk = alloc_task_struct_node(node);为task_struct开辟内存
ti = alloc_thread_info_node(tsk, node);ti指向thread_info的首地址,同时也是系统为新进程分配的两个连续页面的首地址。
err = arch_dup_task_struct(tsk, orig);复制父进程的task_struct信息到新的task_struct里, (dst = src;)
tsk->stack = ti;task的对应栈
setup_thread_stack(tsk, orig);初始化thread info结构
set_task_stack_end_magic(tsk);栈结束的地址设置数据为栈结束标示(for overflow detection)

  1. gdb跟踪sys_clone

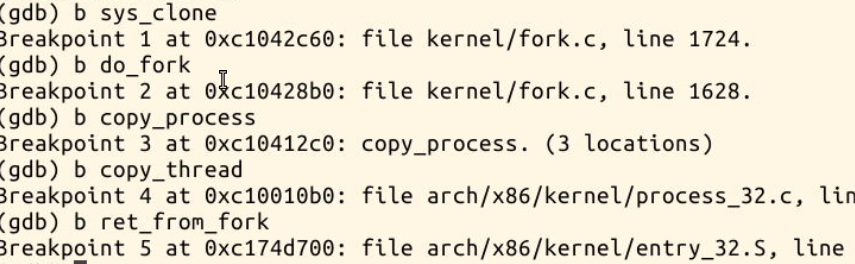

    用gdb来跟踪sys_clone,设置以下断点
    这里写图片描述
    运行后首先停在sys_clone处:
    这里写图片描述
    然后是do_fork,之后是copy_process:
    接着进入copy_thread:
    ret_from_fork按照之前的分析被调用,跟踪到syscall_exit后无法继续.如果想在本机调试system call,那么当你进入system call时,系统已经在挂起状态了。
  2. 总结
    新进程是从哪里开始执行的——————–?
    在之前的分析中,谈到copy_process中的copy_thread()函数,正是这个函数决定了子进程从系统调用中返回后的执行.
int copy_thread(unsigned long clone_flags, unsigned long sp,
    unsigned long arg, struct task_struct *p)
{
    ...

    *childregs = *current_pt_regs();
    childregs->ax = 0;
    if (sp)
        childregs->sp = sp;

    p->thread.ip = (unsigned long) ret_from_fork;

    ...
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14

子进程执行ret_from_fork

ENTRY(ret_from_fork)
    CFI_STARTPROC
    pushl_cfi %eax
    call schedule_tail
    GET_THREAD_INFO(%ebp)
    popl_cfi %eax
    pushl_cfi $0x0202       # Reset kernel eflags
    popfl_cfi
    jmp syscall_exit
    CFI_ENDPROC
END(ret_from_fork)
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11

=====================
在ret_from_fork之前,也就是在copy_thread()函数中*childregs = *current_pt_regs();该句将父进程的regs参数赋值到子进程的内核堆栈,
*childregs的类型为pt_regs,里面存放了SAVE ALL中压入栈的参数
故在之后的RESTORE ALL中能顺利执行下去.
7. 未完待续。。
8. 望手下留情
