【IMX6ULL学习笔记】十九、Pinctrl、GPIO驱动驱动框架

一、I.MX6ULL的pinctrl(IOMUXC)子系统

1、设备树中 PIN 配置信息详解

打开 imx6ull.dtsi 文件，找到一个叫做 iomuxc 的节点，如下所示：

iomuxc: iomuxc@020e0000 {
    compatible = "fsl,imx6ul-iomuxc";
    reg = <0x020e0000 0x4000>;
};

iomuxc 节点就是 I.MX6ULL 的 IOMUXC 外设对应的节点，打开 imx6ull-alientek-emmc.dts，找到如下所示内容：

&iomuxc {
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_hog_1>;
    imx6ul-evk {
        pinctrl_hog_1: hoggrp-1 {
            fsl,pins = <
                MX6UL_PAD_UART1_RTS_B__GPIO1_IO19 0x17059
                MX6UL_PAD_GPIO1_IO05__USDHC1_VSELECT 0x17059
                MX6UL_PAD_GPIO1_IO09__GPIO1_IO09 0x17059
                MX6UL_PAD_GPIO1_IO00__ANATOP_OTG1_ID 0x13058
            >;
        };
......
        pinctrl_flexcan1: flexcan1grp{
            fsl,pins = <
                MX6UL_PAD_UART3_RTS_B__FLEXCAN1_RX 0x1b020
                MX6UL_PAD_UART3_CTS_B__FLEXCAN1_TX 0x1b020
            >;
        };
......
        pinctrl_wdog: wdoggrp {
            fsl,pins = <
                MX6UL_PAD_LCD_RESET__WDOG1_WDOG_ANY 0x30b0
            >;
        };
    };
};

示例代码是向 iomuxc 节点追加数据，不同的外设使用的 PIN 不同、其配置也不
同，如果需要在 iomuxc 中添加自定义外设的 PIN，那么需要新建一个子节点，然
后将这个自定义外设的所有 PIN 配置信息都放到这个子节点中。
完整的 iomuxc 节点，如下所示：

iomuxc: iomuxc@020e0000 {
    compatible = "fsl,imx6ul-iomuxc";
    reg = <0x020e0000 0x4000>;
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_hog_1>;
    imx6ul-evk {
        pinctrl_hog_1: hoggrp-1 {
            fsl,pins = <
                MX6UL_PAD_UART1_RTS_B__GPIO1_IO19 0x17059
                MX6UL_PAD_GPIO1_IO05__USDHC1_VSELECT 0x17059
                MX6UL_PAD_GPIO1_IO09__GPIO1_IO09 0x17059
                MX6UL_PAD_GPIO1_IO00__ANATOP_OTG1_ID 0x13058
            >;
......
        };
    };
};

第 2 行：compatible 属性值为“fsl,imx6ul-iomuxc”，讲解设备树的时候说过，Linux 内核会根据 compatbile 属性值来查找对应的驱动文件
第 9~12 行：pinctrl_hog_1 子节点所使用的 PIN 配置信息

以第 9 行的 UART1_RTS_B 这个 PIN 为例，讲解一下如何添加 PIN 的配置信息，UART1_RTS_B 的配置信息如下：

MX6UL_PAD_UART1_RTS_B__GPIO1_IO19    0x17059

首先来看一下 MX6UL_PAD_UART1_RTS_B__GPIO1_IO19，这是一个宏定义，定义在文件 arch/arm/boot/dts/imx6ul-pinfunc.h 中，imx6ull.dtsi 会引用 imx6ull-pinfunc.h 这个头文件，而 imx6ull-pinfunc.h 又会引用 imx6ul-pinfunc.h 这个头文件。从这里可以看出，可以在设备树中引用 C 语言中.h 文件中的内容。MX6UL_PAD_UART1_RTS_B__GPIO1_IO19 的宏定义内容如下：

#define MX6UL_PAD_UART1_RTS_B__UART1_DCE_RTS   0x0090 0x031C 0x0620 0x0 0x3
#define MX6UL_PAD_UART1_RTS_B__UART1_DTE_CTS   0x0090 0x031C 0x0000 0x0 0x0
#define MX6UL_PAD_UART1_RTS_B__ENET1_TX_ER     0x0090 0x031C 0x0000 0x1 0x0
#define MX6UL_PAD_UART1_RTS_B__USDHC1_CD_B     0x0090 0x031C 0x0668 0x2 0x1
#define MX6UL_PAD_UART1_RTS_B__CSI_DATA05      0x0090 0x031C 0x04CC 0x3 0x1
#define MX6UL_PAD_UART1_RTS_B__ENET2_1588_EVENT1_OUT  0x0090 0x031C 0x0000 0x4 0x0
#define MX6UL_PAD_UART1_RTS_B__GPIO1_IO19      0x0090 0x031C 0x0000 0x5 0x0
#define MX6UL_PAD_UART1_RTS_B__USDHC2_CD_B     0x0090 0x031C 0x0674 0x8 0x2

示例代码中一共有 8 个以“MX6UL_PAD_UART1_RTS_B”开头的宏定义，这 8 个宏定义分别对应 UART1_RTS_B 这个 PIN 的 8 个复用 IO。查阅《I.MX6ULL 参考手册》可以知 UART1_RTS_B 的可选复用 IO 如图下所示：

宏定义 MX6UL_PAD_UART1_RTS_B__GPIO1_IO19 表示将 UART1_RTS_B 这个 IO 复用为 GPIO1_IO19。此宏定义后面跟着 5 个数字，也就是这个宏定义的具体值，如下所示：

0x0090 0x031C 0x0000 0x5 0x0

这 5 个值的含义如下所示：

<mux_reg conf_reg input_reg mux_mode input_val>

综上所述可知：
0x0090：mux_reg 寄存器偏移地址，设备树中的 iomuxc 节点就是 IOMUXC 外设对应的节点 ， 根据其 reg 属性知 IOMUXC 外设寄存器起始地址为 0x020e0000 ，而 0x020e0000 + mux_reg（0x0090）= 0x020e0090，查i.Mx6ull 手册可知IOMUXC_SW_MUX_CTL_PAD_UART1_RTS_B 寄存器的地址正好是 0x020e0090。

0x031C：conf_reg 寄存器偏移地址，和 mux_reg 一样，0x020e0000 + 0x031c = 0x020e031c，就是寄存器 IOMUXC_SW_PAD_CTL_PAD_UART1_RTS_B 的地址。

0x0000：input_reg 寄存器偏移地址，有些外设有 input_reg 寄存器，有 input_reg 寄存器的外设需要配置 input_reg 寄存器，没有的话就不需要设置。UART1_RTS_B 这个 PIN 在做 GPIO1_IO19 的时候是没有 input_reg 寄存器，因此这里 intput_reg 是无效的。

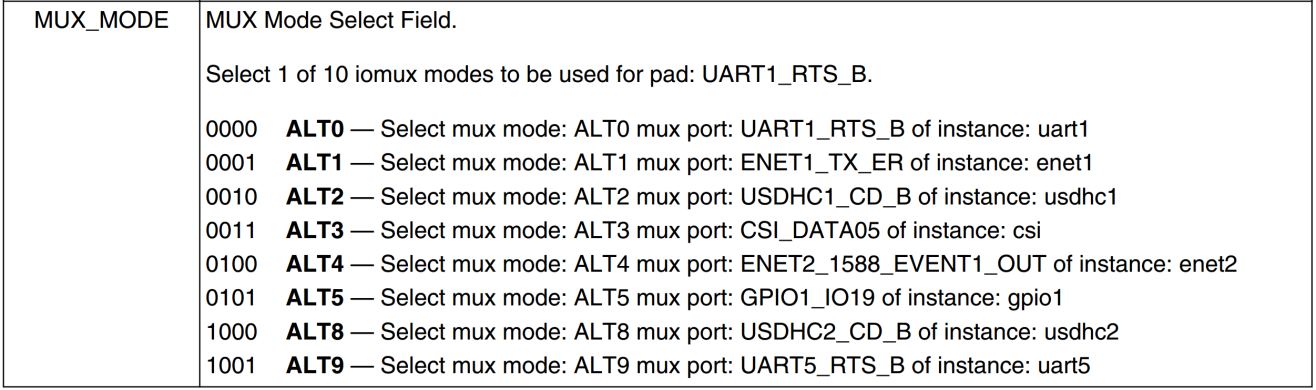

0x5： mux_reg 寄存器值，相当于设置IOMUXC_SW_MUX_CTL_PAD_UART1_RTS_B 寄存器为 0x5，也即是设置 UART1_RTS_B 这个 PIN 复用为 GPIO1_IO19。

0x0：input_reg 寄存器值，在这里无效。

这就是宏 MX6UL_PAD_UART1_RTS_B__GPIO1_IO19 的含义，但这个宏并没有 conf_reg 寄存器的值，config_reg 寄存器是设置一个 PIN 的电气特性的，这么回到示例代码中，内容如下所示：

MX6UL_PAD_UART1_RTS_B__GPIO1_IO19 0x17059

MX6UL_PAD_UART1_RTS_B__GPIO1_IO19 这个宏已经分析了，宏后面还跟着一个值 0x17059，这就是 conf_reg 寄存器值！此值由用户自行设置，通过此值来设置一个 IO 的上/下拉、驱动能力和速度等。

2、PIN 控制器驱动程序讲解

iomuxc 节点中 compatible 属性的值为“fsl,imx6ul-iomuxc”，在 Linux 内核中全局搜索“fsl,imx6ul-iomuxc”字符串就会找到对应的驱动文件。在文件drivers/pinctrl/freescale/pinctrl-imx6ul.c中有如下内容：

static struct of_device_id imx6ul_pinctrl_of_match[] = {
    { .compatible = "fsl,imx6ul-iomuxc", .data = &imx6ul_pinctrl_info, },
    { .compatible = "fsl,imx6ull-iomuxc-snvs", .data = &imx6ull_snvs_pinctrl_info, },
    { /* sentinel */ }
};

static int imx6ul_pinctrl_probe(struct platform_device *pdev)
{
    const struct of_device_id *match;
    struct imx_pinctrl_soc_info *pinctrl_info;

    match = of_match_device(imx6ul_pinctrl_of_match, &pdev->dev);

    if (!match)
        return -ENODEV;

    pinctrl_info = (struct imx_pinctrl_soc_info *) match->data;

    return imx_pinctrl_probe(pdev, pinctrl_info);
}

static struct platform_driver imx6ul_pinctrl_driver = {
    .driver = {
        .name = "imx6ul-pinctrl",
        .owner = THIS_MODULE,
        .of_match_table = of_match_ptr(imx6ul_pinctrl_of_match),
    },
    .probe = imx6ul_pinctrl_probe,
    .remove = imx_pinctrl_remove,
};

第 1~5 行：of_device_id 结构体数组，讲解设备树的时候说过，of_device_id
里面保存着这个驱动文件的兼容性值，设备树中的 compatible 属性值会和 of_device_id 中的所有兼容性字符串比较，查看是否可以使用此驱动。
imx6ul_pinctrl_of_match 结构体数组一共有两个兼容性字符串，分别为 “fsl,imx6ul-iomuxc”和“fsl,imx6ull-iomuxc-snvs”，因此 iomuxc 节点
与此驱动匹配，所以 pinctrl-imx6ul.c 会完成 I.MX6ULL 的 PIN 配置工作。

第 22~30 行：Pinctrl 控制器驱动是 platform 总线下的主机驱动（控制器驱动）。当设备和驱动匹配成功以后 platform_driver 的 probe 成员变量所代表的函数就会执行，即 imx6ul_pinctrl_probe 这函数就会执行，可以认为 imx6ul_pinctrl_probe 函数就是 I.MX6ULL 这个 SOC 的 PIN 配置入口函数。

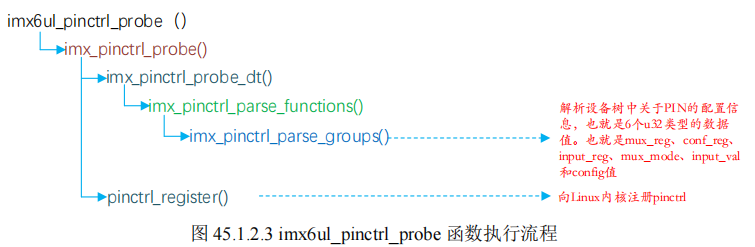

函数调用路径如图所示：

①图中函数 imx_pinctrl_parse_groups 负责获取设备树中关于 PIN 的配置信息，也就是我们前面分析的宏定义所代表的那 6 个 u32 类型的值。处理过程如下所示：

#define FSL_PIN_SIZE 24
#define SHARE_FSL_PIN_SIZE 20

static int imx_pinctrl_parse_groups(struct device_node *np,
                                    struct imx_pin_group *grp,
                                    struct imx_pinctrl_soc_info *info,
                                    u32 index)
{
    int size, pin_size;
    const __be32 *list;
    int i;
    u32 config;
......

    for (i = 0; i < grp->npins; i++) {
        u32 mux_reg = be32_to_cpu(*list++);
        u32 conf_reg;
        unsigned int pin_id;
        struct imx_pin_reg *pin_reg;
        struct imx_pin *pin = &grp->pins[i];

......

        pin_id = (mux_reg != -1) ? mux_reg / 4 : conf_reg / 4;
        pin_reg = &info->pin_regs[pin_id];
        pin->pin = pin_id;
        grp->pin_ids[i] = pin_id;
        pin_reg->mux_reg = mux_reg;
        pin_reg->conf_reg = conf_reg;
        pin->input_reg = be32_to_cpu(*list++);
        pin->mux_mode = be32_to_cpu(*list++);
        pin->input_val = be32_to_cpu(*list++);

        /* SION bit is in mux register */
        config = be32_to_cpu(*list++);
        if (config & IMX_PAD_SION)
            pin->mux_mode |= IOMUXC_CONFIG_SION;
        pin->config = config & ~IMX_PAD_SION;
......
    }

    return 0;
}

第 5、6 行：设备树中的 mux_reg 和 conf_reg 值会保存在 info 参数中，input_reg、mux_mode、input_val 和 config 值会保存在 grp 参数中。
第 28~32 行：获取 mux_reg、conf_reg、input_reg、mux_mode 和 input_val 值。
第 38 行：获取 config 值。

②接下来看一下函数 pinctrl_register，此函数用于向 Linux 内核注册一个 PIN 控制器，此函数原型如下：

struct pinctrl_dev *pinctrl_register(struct pinctrl_desc *pctldesc,
                                     struct device       *dev,
                                     void                *driver_data)

参数 pctldesc 非常重要，因为此参数就是要注册的 PIN 控制器，PIN 控制器用于配置 SOC 的 PIN 复用功能和电气特性。参数 pctldesc 是 pinctrl_desc 结构体类型指针，pinctrl_desc 结构体如下所示：

struct pinctrl_desc {
    const char *name;
    struct pinctrl_pin_desc const *pins;
    unsigned int npins;
    const struct pinctrl_ops *pctlops;
    const struct pinmux_ops *pmxops;
    const struct pinconf_ops *confops;
    struct module *owner;
#ifdef CONFIG_GENERIC_PINCONF
    unsigned int num_custom_params;
    const struct pinconf_generic_params *custom_params;
    const struct pin_config_item *custom_conf_items;
#endif
};

第 5~7 行：这三个“_ops”结构体指针非常重要！因为这三个结构体就是 PIN 控制器的“工具”，这三个结构体里面包含了很多操作函数，通过这些操作函数就可以完成对某一个 PIN 的配置。pinctrl_desc 结构体和结构体里面的成员变量由半导体厂商编写，无需用户关心。

比如在 imx_pinctrl_probe 函数中可以找到如下所示代码：

int imx_pinctrl_probe(struct platform_device *pdev,
                      struct imx_pinctrl_soc_info *info)
{
    struct device_node *dev_np = pdev->dev.of_node;
    struct device_node *np;
    struct imx_pinctrl *ipctl;
    struct resource *res;
    struct pinctrl_desc *imx_pinctrl_desc;
......

    imx_pinctrl_desc = devm_kzalloc(&pdev->dev,
    sizeof(*imx_pinctrl_desc),
    GFP_KERNEL);
    if (!imx_pinctrl_desc)
        return -ENOMEM;
......

    imx_pinctrl_desc->name = dev_name(&pdev->dev);
    imx_pinctrl_desc->pins = info->pins;
    imx_pinctrl_desc->npins = info->npins;
    imx_pinctrl_desc->pctlops = &imx_pctrl_ops;
    imx_pinctrl_desc->pmxops = &imx_pmx_ops;
    imx_pinctrl_desc->confops = &imx_pinconf_ops;
    imx_pinctrl_desc->owner = THIS_MODULE;
......
    ipctl->pctl = pinctrl_register(imx_pinctrl_desc, &pdev->dev, ipctl);
......
}

第 8 行：定义结构体指针变量 imx_pinctrl_desc。
第 11 行：向指针变量 imx_pinctrl_desc 分配内存。
第 18~24 行：初始化 imx_pinctrl_desc 结构体指针变量，重点是 pctlops、pmxops 和 confops 这三个成员变量，分别对应 imx_pctrl_ops、imx_pmx_ops 和 imx_pinconf_ops 这三个结构体。
第 26 行：调用 pinctrl_register 向 Linux 内核注册imx_pinctrl_desc，注册以后 Linux 内核就有了对 I.MX6ULL 的 PIN 进行配置的工具。

imx_pctrl_ops、imx_pmx_ops 和 imx_pinconf_ops 这三个结构体定义如下：

static const struct pinctrl_ops imx_pctrl_ops = {
    .get_groups_count = imx_get_groups_count,
    .get_group_name = imx_get_group_name,
    .get_group_pins = imx_get_group_pins,
    .pin_dbg_show = imx_pin_dbg_show,
    .dt_node_to_map = imx_dt_node_to_map,
    .dt_free_map = imx_dt_free_map,

};
......
static const struct pinmux_ops imx_pmx_ops = {
    .get_functions_count = imx_pmx_get_funcs_count,
    .get_function_name = imx_pmx_get_func_name,
    .get_function_groups = imx_pmx_get_groups,
    .set_mux = imx_pmx_set,
    .gpio_request_enable = imx_pmx_gpio_request_enable,
    .gpio_set_direction = imx_pmx_gpio_set_direction,
};
......
static const struct pinconf_ops imx_pinconf_ops = {
    .pin_config_get = imx_pinconf_get,
    .pin_config_set = imx_pinconf_set,
    .pin_config_dbg_show = imx_pinconf_dbg_show,
    .pin_config_group_dbg_show = imx_pinconf_group_dbg_show,
};

③第一步解析设备树时系统将读取到的 mux_reg、conf_reg、input_reg、mux_mode、input_val 和 config 等值保存了起来，然后向系统注册了一系列操作函数，Linux 内核最终就是通过保存的参数值和操作函数去初始化各个引脚。

3、设备树中添加 pinctrl 节点模板

关于 I.MX 系列 SOC 的 pinctrl 设备树绑定信息可以参考文档
Documentation/devicetree/bindings/pinctrl/fsl,imx-pinctrl.txt。这里我们虚拟一个名为“test”的设备，test 使用了 GPIO1_IO00 这个 PIN 的 GPIO 功能，pinctrl 节点添加过程如下：

1、创建对应的节点

同一个外设的 PIN 都放到一个节点里，打开 imx6ull-alientek-emmc.dts，在 iomuxc 节点中的“imx6ul-evk”子节点下添加“pinctrl_test”节点，注意！节点前缀一定要为“pinctrl_”。添加完成以后如下所示：

pinctrl_test: testgrp {
    /* 具体的 PIN 信息 */
};

2、添加“fsl,pins”属性

设备树是通过属性来保存信息的，因此我们需要添加一个属性，属性名字一定要为“fsl,pins”，因为对于 I.MX 系列 SOC 而言，pinctrl 驱动程序是通过读取“fsl,pins”属性值来获取 PIN 的配置信息，完成以后如下所示：

pinctrl_test: testgrp {
    fsl,pins = <
        /* 设备所使用的 PIN 配置信息 */
    >;
};

3、在“fsl,pins”属性中添加 PIN 配置信息

最后在“fsl,pins”属性中添加具体的 PIN 配置信息，完成以后如下所示：

pinctrl_test: testgrp {
    fsl,pins = <
        MX6UL_PAD_GPIO1_IO00__GPIO1_IO00 config /*config 是具体设置值*/
    >;
};

至此，已经在 imx6ull-alientek-emmc.dts 文件中添加好了 test 设备所使用的 PIN 配置信息。

二、I.MX6ULL 的 gpio 子系统驱动

1、设备树中的 gpio 信息

UART1_RTS_B 做为 SD 卡的检测引脚，UART1_RTS_B 复用为 GPIO1_IO19，以此引脚为例。
打开imx6ull-alientek-emmc.dts，UART1_RTS_B 这个 PIN 的 pincrtl 设置如下：

pinctrl_hog_1: hoggrp-1 {
    fsl,pins = <
        MX6UL_PAD_UART1_RTS_B__GPIO1_IO19 0x17059 /* SD1 CD */
        ......
    >;
};

第 3 行：设置 UART1_RTS_B 这个 PIN 为 GPIO1_IO19。

pinctrl 配置好以后就是设置 gpio 了，在设备树中 SD 卡节点下添加一个属性来描述 SD 卡的 CD 引脚就行了，SD 卡驱动直接读取这个属性值就知道 SD 卡的 CD 引脚使用的是哪个 GPIO 。SD 卡连接在 I.MX6ULL 的 usdhc1 接口上，在 imx6ull-alientek-emmc.dts 中找到名为“usdhc1”的节点，这个节点就是 SD 卡设备节点，如下所示：

&usdhc1 {
    pinctrl-names = "default", "state_100mhz", "state_200mhz";
    pinctrl-0 = <&pinctrl_usdhc1>;
    pinctrl-1 = <&pinctrl_usdhc1_100mhz>;
    pinctrl-2 = <&pinctrl_usdhc1_200mhz>;
    /* pinctrl-3 = <&pinctrl_hog_1>; */
    cd-gpios = <&gpio1 19 GPIO_ACTIVE_LOW>;
    keep-power-in-suspend;
    enable-sdio-wakeup;
    vmmc-supply = <&reg_sd1_vmmc>;
    status = "okay";
};

第 6 行：此行原来没有，是添加的，usdhc1 节点作为 SD 卡设备总节点，usdhc1 节点需要描述 SD 卡所有的信息，因为驱动要使用。本行就是描述 SD 卡的 CD 引脚 pinctrl 信息所在的子节点，因为 SD 卡驱动需要根据 pincrtl 节点信息来设置 CD 引脚的复用功能等。

第 3~5 行：pinctrl-0~2 是 SD 卡其他 PIN 的 pincrtl 节点信息。
在 usdhc1 节点中实际“pinctrl-3 = <&pinctrl_hog_1>”这一行已经注释掉了，也就是说并没有指定 CD 引脚的 pinctrl 信息，原因是“iomuxc”节点引用了 pinctrl_hog_1 这个节点，所以 Linux 内核中的 Pinctrl(即iomuxc) 驱动就会自动初始化 pinctrl_hog_1 节点下的所有 PIN 引脚。

第 7 行：属性“cd-gpios”描述了 SD 卡的 CD 引脚使用的哪个 IO。属性值一共有三个，我们来看一下这三个属性值的含义，“&gpio1”表示 CD 引脚所使用的 IO 属于 GPIO1 组，“19”表示 GPIO1 组的第 19 号 IO，通过这两个值 SD 卡驱动程序就知道 CD 引脚使用了 GPIO1_IO19 这 GPIO。“GPIO_ACTIVE_LOW”表示低电平有效，如果改为“GPIO_ACTIVE_HIGH”就表示高电平有效（使用方式查看下面标红字段）。根据上面这些信息，SD 卡驱动程序就可以使用 GPIO1_IO19 来检测 SD 卡的 CD 信号了。

gpio1 节点定义在 imx6ull.dtsi 中，内容如下所示：

gpio1: gpio@0209c000 {
    compatible = "fsl,imx6ul-gpio", "fsl,imx35-gpio";
    reg = <0x0209c000 0x4000>;
    interrupts = <GIC_SPI 66 IRQ_TYPE_LEVEL_HIGH>,
    <GIC_SPI 67 IRQ_TYPE_LEVEL_HIGH>;
    gpio-controller;
    #gpio-cells = <2>;
    interrupt-controller;
    #interrupt-cells = <2>;
};

gpio1 节点信息描述了 GPIO1 控制器的所有信息，重点就是 GPIO1 外设寄存器基地址以及兼容属性 。 关于 I.MX 系列 SOC 的 GPIO 控制器绑定信息请查看文档
Documentation/devicetree/bindings/gpio/ fsl-imx-gpio.txt。
第 2 行：设置 gpio1 节点的 compatible 属性有两个，“fsl,imx6ul-gpio” 和 “fsl,imx35-gpio”，在 Linux 内核中搜索这两个字符串就可以找到 I.MX6UL 的 GPIO 驱动程序。
第 3 行：reg 属性设置GPIO1控制器的寄存器基地址为0X0209C000。
第 6 行：“gpio-controller”表示 gpio1 节点是个 GPIO 控制器。
第 7 行：“#gpio-cells”属性和“#address-cells”类似，#gpio-cells 应该为 2，表示一共有两个 cell，第一个 cell 为 GPIO 编号，比如“&gpio1 3”就表示 GPIO1_IO03。第二个 cell 表示 GPIO 极性，如果为 0(GPIO_ACTIVE_HIGH) 的话表示高电平有效，如果为 1(GPIO_ACTIVE_LOW)的话表示低电平有效。

2、GPIO 驱动程序简介

gpio1 节点的 compatible 属性描述了兼容性，搜索 “fsl,imx6ul-gpio” 和 “fsl,imx35-gpio” 这两个字符串，查找 GPIO 驱动文件。

drivers/gpio/gpio-mxc.c 就是 I.MX6ULL 的 GPIO 驱动文件，在此文件中有如下所示 of_device_id 匹配表：

static const struct of_device_id mxc_gpio_dt_ids[] = {
    { .compatible = "fsl,imx1-gpio", .data =
      &mxc_gpio_devtype[IMX1_GPIO], },
    { .compatible = "fsl,imx21-gpio", .data =
      &mxc_gpio_devtype[IMX21_GPIO], },
    { .compatible = "fsl,imx31-gpio", .data =
      &mxc_gpio_devtype[IMX31_GPIO], },
    { .compatible = "fsl,imx35-gpio", .data =
      &mxc_gpio_devtype[IMX35_GPIO], },
    { /* sentinel */ }
};

第 8 行：compatible 值为“fsl,imx35-gpio”，和 gpio1 的 compatible 属性匹配，因此 gpio-mxc.c 就是 I.MX6ULL 的 GPIO 控制器驱动文件。

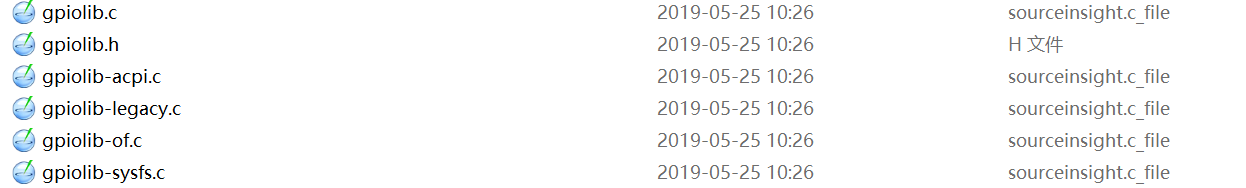

gpio-mxc.c 所在的目录为 drivers/gpio，打开这个目录可以看到很多芯片的 gpio 驱动文件，“gpiolib”开始的文件是 gpio 驱动的核心文件，如图所示：

重点看 gpio-mxc.c 这个文件，在 gpio-mxc.c 文件中有如下所示内容：

static struct platform_driver mxc_gpio_driver = {
    .driver = {
        .name = "gpio-mxc",
        .of_match_table = mxc_gpio_dt_ids,
    },
    .probe = mxc_gpio_probe,
    .id_table = mxc_gpio_devtype,
};

可以看出 GPIO 驱动也是个平台设备驱动，因此当设备树中的设备节点与驱动的
of_device_id 匹配以后 probe 函数就会执行，即 mxc_gpio_probe 函数，这个函数就是 I.MX6ULL 的 GPIO 驱动入口函数。函数内容如下：

static int mxc_gpio_probe(struct platform_device *pdev)
{
    struct device_node *np = pdev->dev.of_node;
    struct mxc_gpio_port *port;
    struct resource *iores;
    int irq_base;
    int err;

    mxc_gpio_get_hw(pdev);

    port = devm_kzalloc(&pdev->dev, sizeof(*port), GFP_KERNEL);
    if (!port)
        return -ENOMEM;

    iores = platform_get_resource(pdev, IORESOURCE_MEM, 0);
    port->base = devm_ioremap_resource(&pdev->dev, iores);
    if (IS_ERR(port->base))
    return PTR_ERR(port->base);

    port->irq_high = platform_get_irq(pdev, 1);
    port->irq = platform_get_irq(pdev, 0);
    if (port->irq < 0)
        return port->irq;

    /* disable the interrupt and clear the status */
    writel(0, port->base + GPIO_IMR);
    writel(~0, port->base + GPIO_ISR);

    if (mxc_gpio_hwtype == IMX21_GPIO) {
        /*
         * Setup one handler for all GPIO interrupts. Actually
         * setting the handler is needed only once, but doing it for
         * every port is more robust and easier.
         */
        irq_set_chained_handler(port->irq, mx2_gpio_irq_handler);
    } else {
        /* setup one handler for each entry */
        irq_set_chained_handler(port->irq, mx3_gpio_irq_handler);
        irq_set_handler_data(port->irq, port);
        if (port->irq_high > 0) {
            /* setup handler for GPIO 16 to 31 */
            irq_set_chained_handler(port->irq_high,
            mx3_gpio_irq_handler);
            irq_set_handler_data(port->irq_high, port);
        }
    }

    err = bgpio_init(&port->bgc, &pdev->dev, 4,
                     port->base + GPIO_PSR,
                     port->base + GPIO_DR, NULL,
                     port->base + GPIO_GDIR, NULL, 0);
    if (err)
        goto out_bgio;

    port->bgc.gc.to_irq = mxc_gpio_to_irq;
    port->bgc.gc.base = (pdev->id < 0) ? of_alias_get_id(np, "gpio") * 32 : pdev->id * 32;

    err = gpiochip_add(&port->bgc.gc);
    if (err)
        goto out_bgpio_remove;

    irq_base = irq_alloc_descs(-1, 0, 32, numa_node_id());
    if (irq_base < 0) {
        err = irq_base;
        goto out_gpiochip_remove;
    }

    port->domain = irq_domain_add_legacy(np, 32, irq_base, 0,
                                         &irq_domain_simple_ops, NULL);
    if (!port->domain) {
        err = -ENODEV;
        goto out_irqdesc_free;
    }

    /* gpio-mxc can be a generic irq chip */
    mxc_gpio_init_gc(port, irq_base);

    list_add_tail(&port->node, &mxc_gpio_ports);

    return 0;
......
}

第 3 行：设备树节点指针。
第 4 行：定义一个结构体指针 port，结构体类型为 mxc_gpio_port。gpio-mxc.c 的重点工作就是维护 mxc_gpio_port。mxc_gpio_port 就是对 I.MX6ULL GPIO 的抽象，结构体定义如下：

struct mxc_gpio_port {
    struct list_head node;
    void __iomem *base;
    int irq;
    int irq_high;
    struct irq_domain *domain;
    struct bgpio_chip bgc;
    u32 both_edges;
};

mxc_gpio_port 的 bgc 成员变量很重要，因为稍后的重点就是初始化 bgc。
第 9 行：调用 mxc_gpio_get_hw 函数获取 gpio 的硬件相关数据，其实就是 gpio 的寄存器组，函数 mxc_gpio_get_hw 里面有如下代码：

static void mxc_gpio_get_hw(struct platform_device *pdev)
{
    const struct of_device_id *of_id =
            of_match_device(mxc_gpio_dt_ids, &pdev->dev);
    enum mxc_gpio_hwtype hwtype;
......

    if (hwtype == IMX35_GPIO)
        mxc_gpio_hwdata = &imx35_gpio_hwdata;
    else if (hwtype == IMX31_GPIO)
        mxc_gpio_hwdata = &imx31_gpio_hwdata;
    else
        mxc_gpio_hwdata = &imx1_imx21_gpio_hwdata;

    mxc_gpio_hwtype = hwtype;
}

mxc_gpio_hwdata 是个全局变量，如果硬件类型是 IMX35_GPIO 的话设置
mxc_gpio_hwdat 为 imx35_gpio_hwdata。对于 I.MX6ULL 而言，硬件类型就是 IMX35_GPIO，imx35_gpio_hwdata 是个结构体变量，描述了 GPIO 寄存器组，内容如下：

static struct mxc_gpio_hwdata imx35_gpio_hwdata = {
    .dr_reg = 0x00,
    .gdir_reg = 0x04,
    .psr_reg = 0x08,
    .icr1_reg = 0x0c,
    .icr2_reg = 0x10,
    .imr_reg = 0x14,
    .isr_reg = 0x18,
    .edge_sel_reg = 0x1c,
    .low_level = 0x00,
    .high_level = 0x01,
    .rise_edge = 0x02,
    .fall_edge = 0x03,
};

imx35_gpio_hwdata 结构体就是 GPIO 寄存器组，通过 mxc_gpio_hwdata 这个全局变量就可以访问 GPIO 的相应寄存器。
第 15 行：调用函数 platform_get_resource 获取设备树中内存资源信息，也就是 reg 属性值。前面说了 reg 属性指定了 GPIO1 控制器的寄存器基地址为 0X0209C000，在配合前面已经得到的 mxc_gpio_hwdata，这样 Linux 内核就可以访问 gpio1 的所有寄存器了。
第 16 行：调用 devm_ioremap_resource 函数进行内存映射，得到 0x0209C000 在 Linux 内核中的虚拟地址。
第 20、21 行：通过 platform_get_irq 函数获取中断号，第 20 行获取高 16 位 GPIO 的中断号，第 21 行获取底 16 位 GPIO 中断号。
第 26、27 行：操作 GPIO1 的 IMR 和 ISR 这两个寄存器，关闭 GPIO1 所有 IO 中断，并且清除状态寄存器。
第 36~46 行：设置对应 GPIO 的中断服务函数，不管是高 16 位还是低 16 位，中断服务函数都是 mx3_gpio_irq_handler。
第 48~51 行：bgpio_init 函数第一个参数为 bgc，是 bgpio_chip 结构体指针。bgpio_chip 结构体有个 gc 成员变量，gc 是个 gpio_chip 结构体类型的变量。gpio_chip 结构体是抽象出来的GPIO 控制器，结构体如下所示(有缩减)：

struct gpio_chip {
    const char *label;
    struct device *dev;
    struct module *owner;
    struct list_head list;

    int (*request)(struct gpio_chip *chip, unsigned offset);
    void (*free)(struct gpio_chip *chip, unsigned offset);
    int (*get_direction)(struct gpio_chip *chip, unsigned offset);
    int (*direction_input)(struct gpio_chip *chip, unsigned offset);
    int (*direction_output)(struct gpio_chip *chip, unsigned offset, int value);
    int (*get)(struct gpio_chip *chip, unsigned offset);
    void (*set)(struct gpio_chip *chip, unsigned offset, int value);
......
};

gpio_chip 大量的成员都是函数，这些函数就是 GPIO 操作函数。bgpio_init 函数主要任务就是初始化 bgc->gc 。 bgpio_init 里面有三个 setup 函数： bgpio_setup_io 、bgpio_setup_accessors 和 bgpio_setup_direction。这三个函数就是初始化 bgc->gc 中的各种有关GPIO 的操作，比如输出，输入等等。第 49~51 行：GPIO_PSR、GPIO_DR 和 GPIO_GDIR 都是 I.MX6ULL 的 GPIO 寄存器。这些寄存器地址会赋值给 bgc 参数的 reg_dat、reg_set、reg_clr和 reg_dir 这些成员变量。至此，bgc 既有了对GPIO的操作函数，又有了 I.MX6ULL 有关 GPIO 的寄存器，只要得到 bgc 就可以对 I.MX6ULL 的 GPIO 进行操作。
第 58 行：调用函数gpiochip_add向Linux内核注册gpio_chip，也就是 port->bgc.gc。注册完成以后我们就可以在驱动中使用 gpiolib 提供的各个 API 函数。

3、gpio 子系统 API 函数

设置好设备树以后就可以使用 gpio 子系统提供的 API 函数来操作指定的GPIO，gpio 子系统向驱动开发人员屏蔽了具体的读写寄存器过程，提供响应的API操作函数。常用的 API 函数有下面几个：

1、gpio_request 函数

gpio_request 函数用于申请一个 GPIO 管脚，在使用一个 GPIO 之前一定要使用 gpio_request进行申请，函数原型如下：

int gpio_request(unsigned gpio, const char *label)

函数参数和返回值含义如下：

gpio：要申请的 gpio 标号，使用 of_get_named_gpio 函数从设备树获取指定 GPIO 属性信息，此函数会返回这个 GPIO 的标号。
label：给 gpio 设置个名字。
返回值：0，申请成功；其他值，申请失败。

2、gpio_free 函数

如果不使用某个 GPIO 了，那么就可以调用 gpio_free 函数进行释放。函数原型如下：

void gpio_free(unsigned gpio)

函数参数和返回值含义如下：

gpio：要释放的 gpio 标号。
返回值：无。

3、gpio_direction_input 函数

此函数用于设置某个 GPIO 为输入，函数原型如下所示：

int gpio_direction_input(unsigned gpio)

函数参数和返回值含义如下：

gpio：要设置为输入的 GPIO 标号。
返回值：0，设置成功；负值，设置失败。

4、gpio_direction_output 函数

此函数用于设置某个 GPIO 为输出，并且设置默认输出值，函数原型如下：

int gpio_direction_output(unsigned gpio, int value)

函数参数和返回值含义如下：

gpio：要设置为输出的 GPIO 标号。
value：GPIO 默认输出值。
返回值：0，设置成功；负值，设置失败。

5、gpio_get_value 函数

此函数用于获取某个 GPIO 的值(0 或 1)，此函数是个宏，定义所示：

#define gpio_get_value __gpio_get_value
int __gpio_get_value(unsigned gpio)

函数参数和返回值含义如下：

gpio：要获取的 GPIO 标号。
返回值：非负值，得到的 GPIO 值；负值，获取失败。

6、gpio_set_value 函数

此函数用于设置某个 GPIO 的值，此函数是个宏，定义如下:

#define gpio_set_value __gpio_set_value
void __gpio_set_value(unsigned gpio, int value)

函数参数和返回值含义如下：

gpio：要设置的 GPIO 标号。
value：要设置的值。
返回值：无

4、设备树中添加 gpio 节点模板

1、创建 test 设备节点

在根节点“/”下创建 test 设备子节点，如下所示：

test {
    /* 节点内容 */
};

2、添加 pinctrl 信息

分析 Pinctrl 时创建了 pinctrl_test 节点，节点描述了 test 设备使用的 GPIO1_IO00 这个 PIN 的信息，要将这节点添加到 test 设备节点中，如下所示：

test {
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_test>;
    /* 其他节点内容 */
};

第 2 行：添加 pinctrl-names 属性，此属性描述 pinctrl 名字为“default”。
第 3 行：添加 pinctrl-0 节点，此节点引用 45.1.3 中创建的 pinctrl_test 节点，表示 tset 设备的所使用的 PIN 信息保存在 pinctrl_test 节点中。

3、添加 GPIO 属性信息

最后需要在 test 节点中添加 GPIO 属性信息，表明 test 所使用的 GPIO 是哪个引脚，添加完成以后如下所示：

test {
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_test>;
    gpio = <&gpio1 0 GPIO_ACTIVE_LOW>;
};

第 4 行：test 设备所使用的 gpio。

5、与 gpio 相关的 OF 函数

在上面分析了如何添加 GPIO 节点，定义了一个名为“gpio”的属性，gpio 属性描述了 test 这个设备所使用的 GPIO。在驱动程序中需要读取 gpio 属性内容，Linux 内核提供了几个与 GPIO 有关的 OF 函数，常用的几个 OF 函数如下所示：

1、of_gpio_named_count 函数

of_gpio_named_count 函数用于获取设备树某个属性里面定义了几个 GPIO 信息，要注意的是空的 GPIO 信息也会被统计到，比如：

gpios = <0
         &gpio1 1 2
         0
         &gpio2 3 4>;

上述代码的“gpios”节点一共定义了 4 个 GPIO，但是有 2 个是空的，没有实际的含义。通过 of_gpio_named_count 函数统计出来的 GPIO 数量就是 4 个，此函数原型如下：

int of_gpio_named_count(struct device_node *np, const char *propname)

函数参数和返回值含义如下：

np：设备节点。
propname：要统计的 GPIO 属性。
返回值：正值，统计到的 GPIO 数量；负值，失败。

2、of_gpio_count 函数

和 of_gpio_named_count 函数一样，但是不同的地方在于，此函数统计的是“gpios”这个属性的 GPIO 数量，而 of_gpio_named_count 函数可以统计任意属性的 GPIO 信息，函数原型如下所示：

int of_gpio_count(struct device_node *np)

函数参数和返回值含义如下：

np：设备节点。
返回值：正值，统计到的 GPIO 数量；负值，失败。

3、of_get_named_gpio 函数

此函数获取 GPIO 编号，因为 Linux 内核中关于 GPIO 的 API 函数都要使用 GPIO 编号，此函数会将设备树中类似<&gpio5 7 GPIO_ACTIVE_LOW>的属性信息转换为对应的 GPIO 编号，此函数在驱动中使用很频繁！函数原型如下：

int of_get_named_gpio(struct device_node *np,
                      const char         *propname,
                      int                index)

函数参数和返回值含义如下：

np：设备节点。
propname：包含要获取 GPIO 信息的属性名。
index：GPIO 索引，因为一个属性里面可能包含多个 GPIO，此参数指定要获取哪个 GPIO的编号，如果只有一个 GPIO 信息的话此参数为 0。
返回值：正值，获取到的 GPIO 编号；负值，失败。
