时序卷积网络-因果卷积与空洞卷积

一般来说，时间序列分析大多基于循环神经网络(RNNs)来进行, 但RNNs也存在着训练速度慢, 门控机制复杂, 难以并行化等缺点。相比之下, 卷积神经网络(CNNs)具有更快的训练速度，更强的并行能力，可以充分利用GPU加速计算，适用于大规模数据处理。那么能否将CNNs引入时序任务中，以达到改善计算性能的目的呢？答案是肯定的，这种架构被称作时序卷积网络(Temporal Convolutional Network,TCN)。

TCN可由因果卷积和空洞卷积两种架构来实现，本节我们将分别展开介绍

2.1 因果卷积

使用卷积运算来处理序列数据时首先会面临一个首要问题，就是普通的卷积操作并不符合因果律。换句话来说，当普通的卷积核在输入数据上进行滑动时，对当前位置的左右（或上下）数据都有访问权限。这意味着在时间序列或其他序列数据中，普通卷积会使用未来和过去的数据来计算当前输出。这在时间相关任务中可能引入未来信息，从而违反因果律。

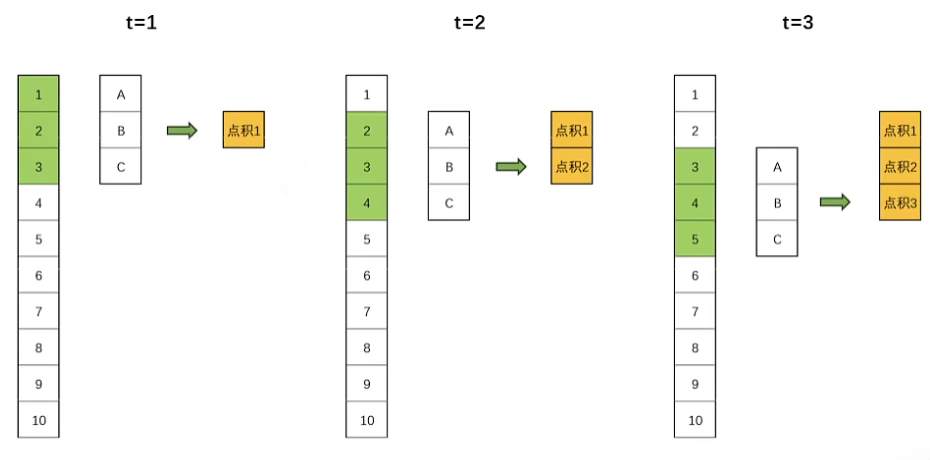

上图是一种普通一维卷积`Conv1d`的示意图，卷积核长度为3，沿输入数据（序列）向下滑动，步长为1。可以看到，当$t=1$时，卷积核也接受了来自第2、3个时间点的数据。但在处理时间序列数据时，特别是在预测未来的时刻，我们不希望未来的信息在当前时刻被使用。

这就引入了“因果卷积”。因果卷积保证了在任何时间点$t$，输出只依赖于时间点$t$及其之前的输入，而不依赖于$t$之后的输入。因果卷积可以通过对输入数据进行适当的填充(padding)来实现，如下式：

$$padding=(kernelSize-1)\times dilation$$

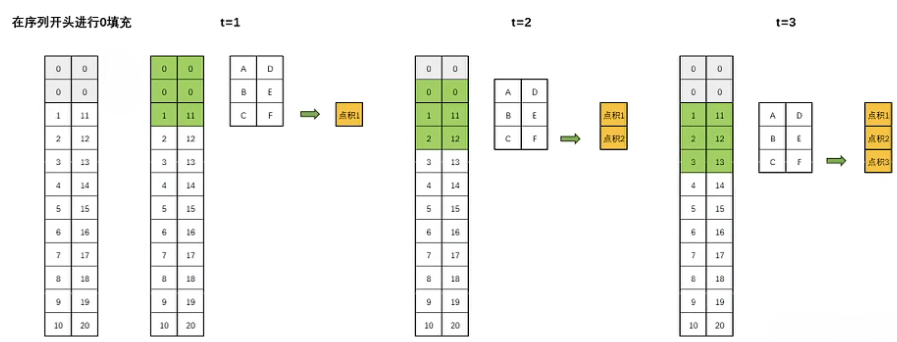

具体地说，假设我们有一个一维的输入序列和一个大小为k的卷积核，为了实现因果卷积，我们可以在序列的开始处填充k-1个零，然后进行标准的卷积操作。这样，卷积的输出在任何时间点t都会依赖于时间点t及其之前的输入，如下图：

这其实就是一个类似数据对齐的操作，通过填充0将卷积核与序列对齐到位，相当于把真正的序列向后移，这样卷积核就不会覆盖到未来的时间步上面了

2.2 空洞卷积

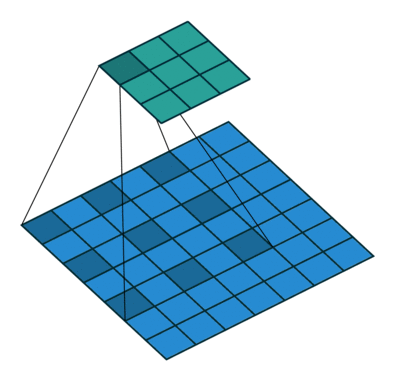

空洞卷积(dilated convolution)，又称膨胀卷积，一种改进的卷积操作，通过在卷积核中的元素之间插入间隔来扩大感受野，而无需增大卷积核，节省了计算资源。在时序任务中，使用空洞卷积有助于网络提取更长距离的时序依赖关系。如下图所示，由于空洞卷积后的特征图中存在空隙，不再是连续的矩形空间，故称空洞。

注意空洞卷积是通过卷积后填充实现的，所需的参数量于普通卷积相同，输出的特征图大小与普通卷积相同

空洞卷积中一个重要的参数称为膨胀因子，这个参数规定了数据点之间的间距大小，也就是将卷积后的特征图扩张多少倍。

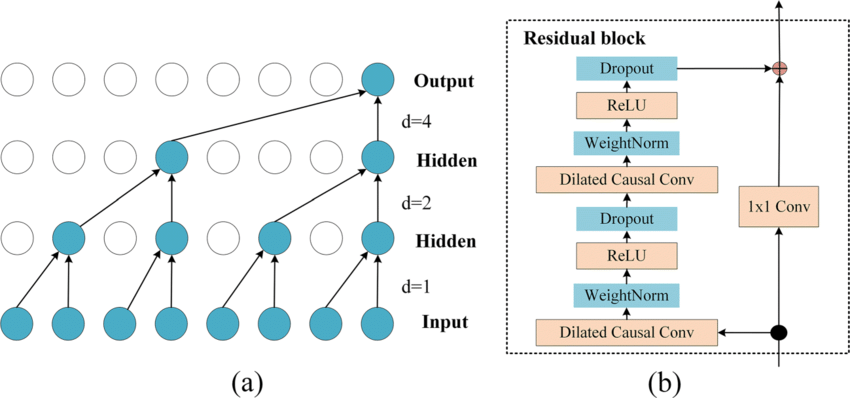

如图，在膨胀因子 dilation=2 的时候，网络在卷积时会隔掉一个数据，以此类推，当膨胀因子为3时这个卷积核中间会空的更大，会隔过去两个数据，膨胀因子为4时同理。
