广州大学学生实验报告计算机网络实验四

广州大学学生实验报告---------------------
开课学院及实验室：计算机科学与网络工程实验室
时间2021年 05月 01日
学院计算机科学与网络工程学院
年级/专业/班网络xxx
姓名xxx
学号19062000xx
实验课程名称计算机网络实验
实验项目名称实验四：配置网络路由

一．实验目的

  1. 由器的特点、基本功能及配置方法；使用模拟软件Packet Tracer熟悉cisco路由器的操作；

  2. 静态路由和距离矢量路由协议 RIP，实现给定网络的连通；

  3. 加深对编址、路由转发机制、路由协议、路由表的建立等的认识。

二．实验内容
2.1 安装模拟软件 下载解压安装软件 Packet Tracer 5.3。

2.2 在模拟软件中建立如下网络拓扑，进行 IP 编址，并通过可视窗口设置。

当端节点箭头显示为红色的时候就是线路没有连通，只有显示为绿色的时候线路才是连通状态；

掩码为255.255.255.0

  1. 3 在每个路由器上配置静态路由，使全网互通。
    （1）方法 1：用路由命令配置静态路由 命令格式如下：ip address 目地网络地址 目的网络掩码 下一跳 IP 地址 例如：在路由器 A 上配置 Router(config)

（2）方法 2：通过可视窗口配置 例如：在路由器 A 的可视窗口上选定 config 页，Routing–Static 配置，如图

R2:

R3：

第一步：
配置静态路由 Network路由器到达的目标ip
Mask是掩码
Next Hop:是下一跳路由器的ip地址

由于我们有三个路由器，对于每一个路由器到其他两个路由器有两个目标地址；

这里的目的网络主机号为0，因为指定的是网络地址；不能加上主机地址；

Ping 路由器A

首先打开接口开关，两个接口开关都要打开：

2.4 在 2.3 的基础上，用默认路由改写路由表，使全网互通。
结果验证：
◼ 测试连通性 用 ping 命令查看各个路由器是否连通（截图显示）
◼ 查看各路由器路由表 用 show ip route 命令查看各路由器的路由表（截图显示）。

实验过程出现错误：
Ping 不通路由器
首先没有打开路由器开关
使用 错误的线路，使用了光纤线，ping不通

后面改用铜线就可以；短距离使用铜线，也就是双绞线；长距离使用光纤；

相同设备用交叉线，不同设备用直通线；这里的虚线代表的就是交叉线，实线是直通线；
直通线表示网线两端使用的接线标准都是一样的，有T568A和T568B，如果水晶头两端都是T568B这种线就叫直通线，一端为A一端为B的就叫交叉线；

对路由器A进行连通检查：成功

Ping 开始要点击运行：

对路由器B进行连通性检查，成功；

对路由器C进行连通性检查，成功；

查看各个路由器表

使用命令 ：show ip route

路由器R1的路由表：

可以看到添加的静态路由地址

路由器R2路由表

  1. 5 以动态 RIP 路由方案，配置连通网络
    （1）删除各路由器内静态路由配置
    方法 1：用路由命令删除静态路由 命令格式如下： no ip address 目地网络地址 目的网络掩码 下一跳 IP 地址
    例如：在路由器 A 上输入如下命令，即可删除两条静态路由。
    Router(config)#no ip route 172.16.20.0 255.255.255.0 172.16.10.2 Router(config)#no ip route 172.16.30.0 255.255.255.0 172.16.40.1
    方法 2：通过可视窗口配置
    例如：在路由器 A 的可视窗口上选定 config 页，Routing—Static—点选某条路由–remove

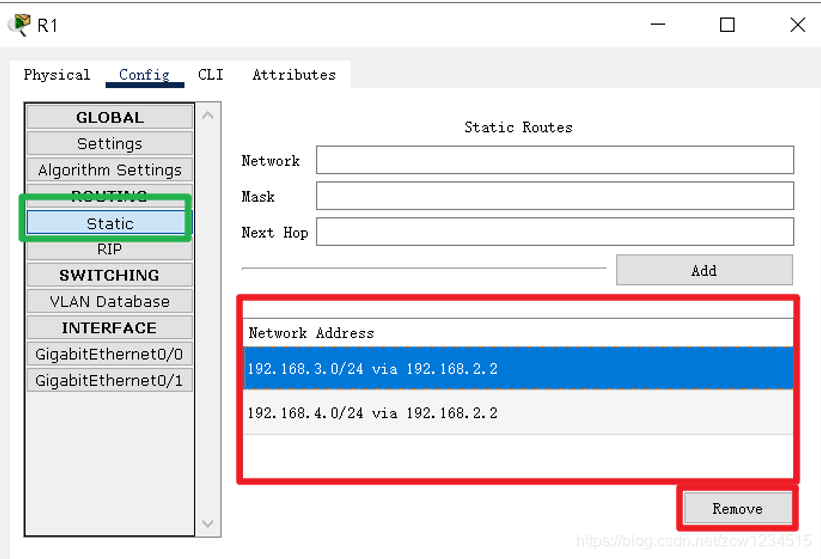

使用方法2删除R1和R2和R3静态路由表
在这里插入图片描述

在界面点击remove移除静态网络地址；为实现动态网络地址的使用；

使用方法1删除R3静态路由表

在这里插入图片描述

2）在每个路由器上配置 RIP 路由，使全网互通
方法 1：用路由命令配置 RIP 路由 使用帮助命令？，查找 rip 配置命令。
方法 2：通过可视窗口配置 在路由器 A 的可视窗口上配置完成


配置动态网络地址；

R2：

R3：

（3） 结果验证
◼ 测试连通性28 用 ping 命令查看各个路由器是否连通（截图显示）
Ping 路由器R1：

Ping 路由器R2;

Ping 路由器R3:

出现错误，目标主机不可达；
查看问题；
这个时候我选择ping一下pC2
还是出现不可达；

查看PC2发现默认网关没有填，所以将默认网关指向R3；
这个时候他是操作PC1 将默认网关指向R1 ：192.168.2.1

Ping PC2成功；
再ping一下R3；

成功；

◼ 查看各路由器路由表 用 show ip route 命令查看各路由器的路由表（截图显示）。

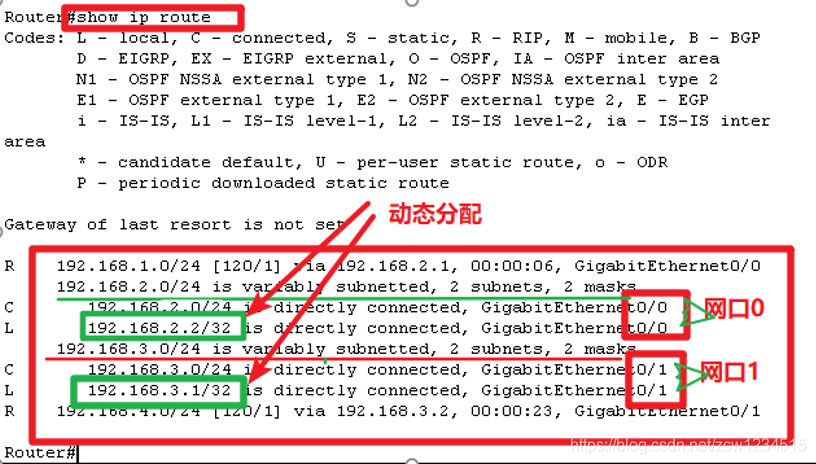

查看路由器R1路由表
在这里插入图片描述

从config 状态切换会默认状态；
Exit回车
只有在Router 也就是启动状态才能查看路由表

查看路由器R2路由表

在这里插入图片描述

在这里插入图片描述

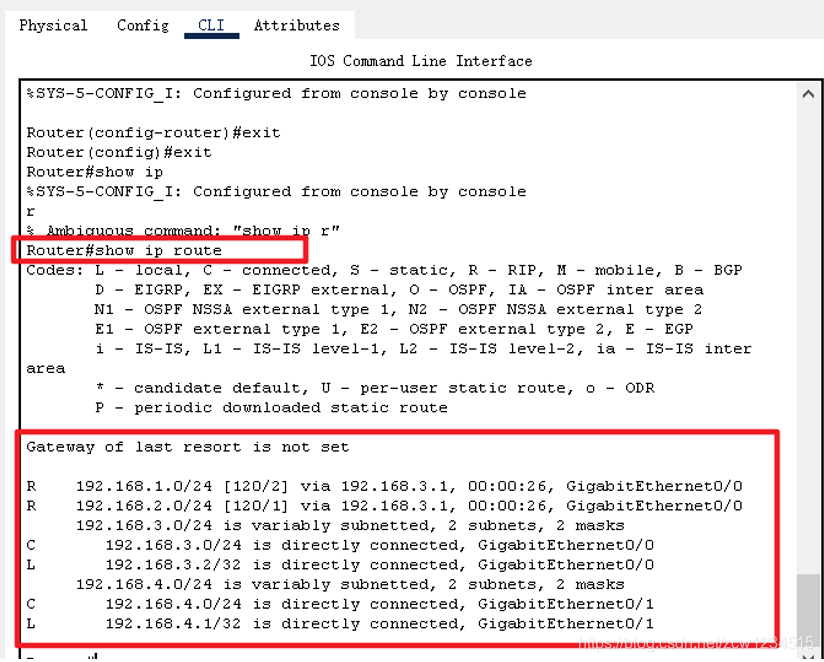

查看路由器R3 路由表

在这里插入图片描述

三．实验总结。

  1. 实验使用的接线；
    不能使用光纤，使用铜线才能连通；

    其他线条没试过；

  2. 要设置默认网关；路由器在找不到指定网关时候会通过默认网关进行转发；
    默认网关在这个实验是下一个路由器的地址；

  3. ping 路由器和ping 主机的时候，要确保主机和路由器已经处于开机状态

PC机要是开机状态;

  1. 一个路由器两个接口是处于不同网络状态；

切换为不同状态使用exit退出当前状态，回到前一状态
5.在指定目的网络地址时候主机号只能为0，不允许设定主机号，因为指定的是网络地址；不能加上主机地址；

拓展知识

1.1 路由器的一般知识：
路由器是局域网与广域网之间进行互联的关键设备。通过它不仅可以互联不同协议、不同物理接口的网络，还能选择数据传送的路经，并能阻隔非法访问。它在异构网互联能力、拥塞控制能力和网段的隔离能力等方面都强于网桥。另外路由器能够隔离广播信息，从而可以将广播风暴的破坏性隔离在局部的某个网段之内。

从本质上说，路由器也是 1 台计算机，它的硬件基础是接口、CPU 和存在器，软件基础是网络互联操作系统 IOS。
A、 路由器接口(interface)
路由器接口用作将路由器连接到网络，可以分为局域网接口和广域网接口两种。由于路由器型号的不同，接口数目和类型也不尽一样。常见的接口主要有以下几种：同步/异步串行口（Synchronous/ Serials），可连接 DDN，帧中继（Frame Relay），X.25，PSTN（模拟电话线路）。以太网口（Ethernet）。AUI 端口，即粗缆口。AUX 端口，该端口为异步端口，主要用于远程配置，也可用于拔号备份，可与 MODEM 连接。支持硬件流控制（Hardware Flow Ctrol）。Console 端口，该端口为异步端口，主要连接终端或运行终端仿真程序的计算机，在本地配置路由器。不支持硬件流控制。

B、路由器的 CPU
CPU 是路由器的处理中心，用于计算路由和运行路由器的操作系统。

C、路由器的内存组件
内存是路由器存储信息和数据的地方，CISCO 路由器有以下几种内存组件：
• ROM（Read Only Memory）：ROM 中存储了启动诊断程序和操作系统软件。路由器中的 ROM 是可擦写的，所以操作系统 IOS 是可以升级的。

• NVRAM(Nonvolatile Random Access Memory)：非易失 RAM，存储路由器的启动配
置文件，使路由器在掉电时仍可保存该文件。NVRAM 也是可擦写的。
• FLASH：闪存，可擦写可编程的 ROM，存储了 CISCO IOS 的其它版本，用于对路
由器的 IOS 进行升级。

• RAM（Random Access Memory）：RAM 与 PC 机上的随机存储器相似，提供临时信
息的存储，同时保存着当前的路由表和配置信息。25

1.2 路由器的配置途径可通过以下几种常用途径对 CISCO 路由器进行配置：
A、控制台将 PC 机的串口直接通过 Rollover 线与路由器控制台端口 Console 相连，在 PC 计算机上运行终端防真软件，与路由器进行通信，完成路由器的配置。也可将 PC 与路由器辅助端口 AUX 直接相连，进行路由器的配置。

B、虚拟终端（Telnet）如果路由器已有一些基本配置，至少有一个端口有效（如 Ethernet 口），就可通过运行 Telnet 程序的计算机作为路由器的虚拟终端与路由器建立通信，完成路由器的配置。

C、CISCO ConfigMakerConfigMaker 是一个由 CISCO 开发的免费的路由器配置工具。ConfigMaker 采用图形化的方式对路由器进行配置，然后将所做的配置通过网络下载到路由器上。ConfigMaker 要求路由器运行在 IOS 11.2 以上版本，可用 Show Version 命令查看路由器的版本信息。

D、TFTP(Trivial File Transfer Protocol)服务器 TFTP 是一个 TCP/IP 简单文件传输协议，可将配置文件从路由器传送到 TFTP 服务器上，也可将配置文件从 TFTP 服务器传送到路由器上。TFTP 不需要用户名和口令，使用非常简单。

1.3 路由器配置中的三种模式路由器有三种基本的访问模式：
A、用户模式（User EXEC）用户模式是路由器启动时的缺省模式，提供有限的路由器访问权限，允许执行一些非破坏性的操作，如查看路由器的配置参数，测试路由器的连通性等，但不能对路由器配置做任何改动。该模式下的提示符（Prompt）为“＞”。show interface 命令，查看路由器接口信息，即为用户模式下的命令。

B、特权模式(Privileged EXEC)特权模式，也叫使能（enable）模式，可对路由器进行更多的操作，使用的命令集比用户模式多，可对路由器进行更高级的测试，如使用 debug 命令。在用户模式下通过使能口令进入特权模式。提示 符为“＃”。Show running-config 即为特权模式命令。

C、全局配置模式(Global Configuration)
配置模式是路由器的最高操作模式，可以设置路由器上的运行的硬件和软件的相关参数；配置各接口、路由协议和广域网协议；设置用户和访问密码等。在特权模式“＃”提示符下输入 config 命令，进入全局配置模式
