Danfoss FC51变频器参数设置

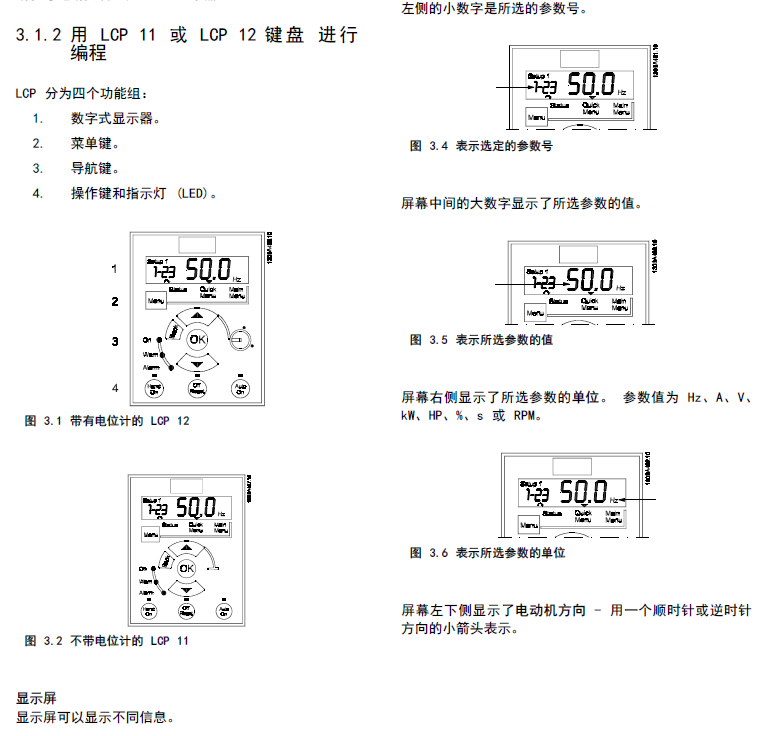

LCP 4个功能组：

1. 数字式显示器
2. 菜单键
3. 导航键
4. 操作键和指示灯（绿：变频器运行 黄：警告 红：报警）

点按[Menu]键可选择一下菜单：

• 状态菜单：读数模式和手动启动模式下均可访问状态菜单。读数模式下屏幕将显示当前所选读数参数的值
• 快捷菜单：Quick Menu快速设置常用参数
• 主菜单：Main Menu访问所有参数

变频器初始化按钮操作 ：断电后，按住MENU+OK键后再上电，显示AL80后松开按钮

FC51操作指南：

1|0常用参数

参数号	设置值	功能	备注
1-20（电动机功率 ）		【1】0.09KW【2】0.12KW【3】0.18KW【4】0.25KW【5】0.37KW【6】0.55KW【7】0.75KW【8】1.1KW【9】1.5KW【10】2.2KW【11】3KW【12】3.7KW【13】4KW【14】5.5KW
1-22（电动机电压）		范围：50-999V	根据电机铭牌输入
1-23（电动机频率）		范围：20-400HZ	根据电机铭牌输入
1-24（电动机电流）		范围：0.01-100A	根据电机铭牌输入
1-25（电动机转速）		范围：100-9999RPM	根据电机铭牌输入
3-41（加减速1加速时间）		范围：0.05-3600s	根据工况选择时间
3-42（加减速1减速时间）		范围：0.05-3600s	根据工况选择时间
3-15（参考值来源1）	【2】	模拟输入60：模拟输入60的信号用作参考值，参数组6-2*模拟输入2	3-16、3-17【0】防止出现异常情况
5-10（端子18数字输入）	【8*】	启动	【默认】
4-10（电动机速度方向）	【0*】	【0】顺时针【1】逆时针【2】双方向（详看编程手册）	【默认】
5-12（端子27数字输入）	【6】	停止反逻辑
5-40（继电器功能）	【6】	运行/无警告
6-22（端子60低电流）	【4】	0.00-19.90ma
6-23（端子60高电流）	【20】	0.10-20.00ma
6-80（LCP电位计启用）	【1*】	【0】禁用【1*】启用	根据工况选择
6-81（电位计低参考值）	【0】	【-4999-4999】	输入低参考值，该参考值对于逆时针方向完全打开的参考值（0度）
6-82（电位计高参考值）	【50】	【-4999-4999】	输入高参考值，该参考值对于顺时针方向完全打开的参考值（200度）

2|0参数列表：
