需求:

我们需要自定义UI组件, 同时还想在Desiginer上通过拖拽搭建界面.

方法:

• 继承widget类, 用QPainer自已绘制界面.

• 在Desiginer中, 使用QWidget做为占位符, 并把这个占位QWidget提升为我们的自定义组件.

例子:

这里举一个自定义电池UI的例子展示自定义组件和提升方法.

自定义UI

首先, 我们从Widget继承出TBattey类, 用QPainter来画一个能根据电量值变化长度的矩形框来表示电池电量.

#ifndef TBATTERY_H
#define TBATTERY_H

#include <QWidget>

class TBattery : public QWidget
{
    Q_OBJECT

    Q_PROPERTY(int m_power READ powerLevel WRITE setPowerLevel NOTIFY powerLevelChanged)

private:
    int m_power;

public:
    explicit TBattery(QWidget *parent = nullptr);
    int powerLevel();
    bool setPowerLevel(int v);

protected:
    void paintEvent(QPaintEvent *event);

signals:
    void powerLevelChanged(int);

public slots:
    void update_Power(int);
};

#endif // TBATTERY_H

#include "tbattery.h"
#include <QLabel>
#include <QPainter>
#include <QRect>

TBattery::TBattery(QWidget *parent)
    : QWidget{parent}
{}

int TBattery::powerLevel()
{
    return this->m_power;
}

bool TBattery::setPowerLevel(int v)
{
    this->m_power = v;
    return true;
}

void TBattery::paintEvent(QPaintEvent *event)
{
    QPainter painter(this);
    QRect rect(0, 0, width(), height());
    # 设置显示范围是整个组件
    painter.setViewport(rect);
    # 设置虚拟座标轴的范围
    painter.setWindow(0, 0, 120, 50);

    Qt::GlobalColor color = Qt::green;
    if (this->m_power >= 20 && this->m_power <= 50)
        color = Qt::yellow;
    if (this->m_power <= 20)
        color = Qt::red;
    QPen pen(color);
    pen.setWidth(2);

    painter.setPen(pen);
    painter.setBrush(color);

    int L = (int) (120 * (this->m_power / 100.0));

    painter.drawRect(QRect(0, 0, L, 48));
}

void TBattery::update_Power(int x)
{
    if (x >= 100)
        x = 100;
    if (x <= 0)
        x = 0;
    this->setPowerLevel(x);
    qDebug() << this->m_power;
    this->update();
    emit this->powerLevelChanged(this->m_power);
}

提升法在Designer中拖拽组件

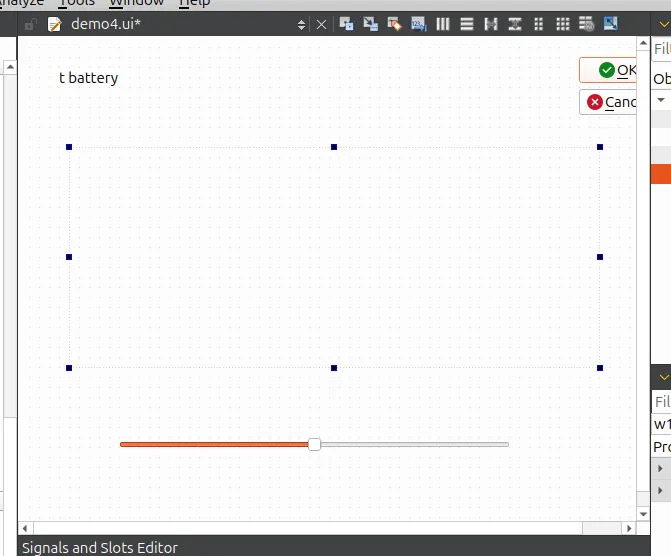

接下来我们在UI界面上拖一个Widget组件, 这个Widget组件是空的什么都不会显示.

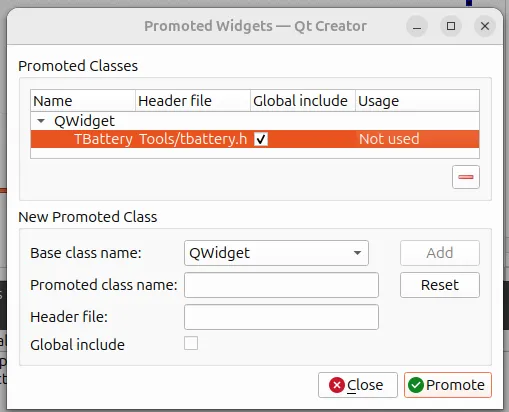

我们在这个组件上右键选择 prompt to..., 并添加 prompted classes.

这里的类名就是我们的自定义组件的类名 TBattery , Header file 是TBattery类的头文件位置.

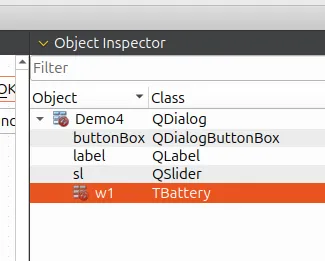

我们可以看到这个组件的类型已经从QWidget变成了TBattery, 在运行程序时就会显示我们画的电池UI.

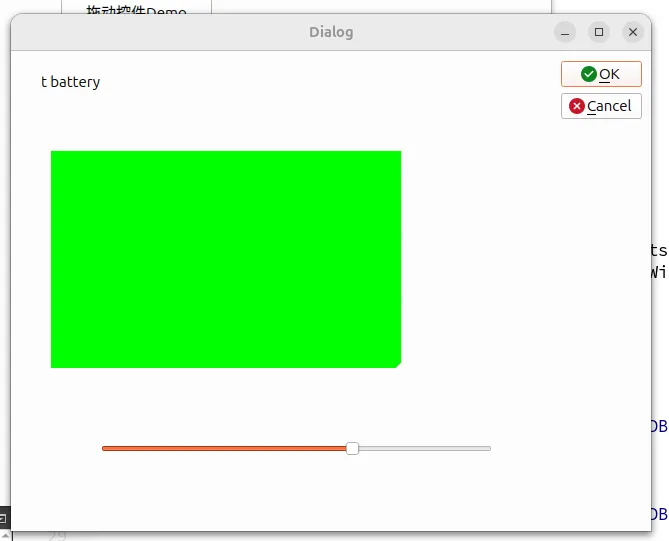

编译运行项目, 我们可以看到界面中原本用来占位的QWidget变成了我们自定义的TBattery类.

有时, QtCreater并不会帮我们把头文件链入cmake文件中, 编译时会显示找不到TBattery.h这个头文件, 这时我们需要在CMakeLists.txt中加上include_directories .

include_directories(
  ${PROJECT_SOURCE_DIR}
)

不足:

使用prompted方法在Designer中使用自定义组件非常的简单, 不足之处是不能在desinger中实时的显示自定义的UI, 也不能用deisigner的图形界面设置信号量.

进一步的解决办法是把组件写成插件的形式让qt creater载入, 这样可以用上qt designer中的所有功能.
