Raspberry pi connect temperature and humidity to onenet (移动云平台）

工具

树莓派3 modelB 一个
dht11温湿度传感器一个
onenet平台
安装好requests库的python（一定要安装好不然代码不能正确运行，可以参考我的另一篇博文点击打开链接）

树莓派连接温度传感器

将树莓派连接好温度传感器，并且得到数据，首先要运行代码，将传感器测得的温湿度数据分别用两个文件夹保存起来，代码一共分为两部分，一部分是测得传感器数据并将数据显示出来，第二部分是将数据以一定的格式储存起来，为后面上传做准备，废话不说直接上代码，博主比较懒，代码没什么注释，请见谅
[python] view plain copy print?
  1. #!/usr/bin/python
  2. import RPi.GPIO as GPIO
  3. import time
  4.
  5. channel =4
  6. data = []
  7. j = 0
  8.
  9. GPIO.setmode(GPIO.BCM)
  10.
  11. time.sleep(1)
  12.
  13. GPIO.setup(channel, GPIO.OUT)
  14. GPIO.output(channel, GPIO.LOW)
  15. time.sleep(0.02)
  16. GPIO.output(channel, GPIO.HIGH)
  17. GPIO.setup(channel, GPIO.IN)
  18.
  19. while GPIO.input(channel) == GPIO.LOW:
  20.   continue
  21. while GPIO.input(channel) == GPIO.HIGH:
  22.   continue
  23.
  24. while j < 40:
  25.   k = 0
  26.   while GPIO.input(channel) == GPIO.LOW:
  27.     continue
  28.   while GPIO.input(channel) == GPIO.HIGH:
  29.     k += 1
  30.     if k > 100:
  31.       break
  32.   if k < 8:
  33.     data.append(0)
  34.   else:
  35.     data.append(1)
  36.
  37.   j += 1
  38.
  39. print "sensor is working."
  40. print data
  41.
  42. humidity_bit = data[0:8]
  43. humidity_point_bit = data[8:16]
  44. temperature_bit = data[16:24]
  45. temperature_point_bit = data[24:32]
  46. check_bit = data[32:40]
  47.
  48. humidity = 0
  49. humidity_point = 0
  50. temperature = 0
  51. temperature_point = 0
  52. check = 0
  53.
  54. for i in range(8):
  55.   humidity += humidity_bit[i] * 2 ** (7-i)
  56.   humidity_point += humidity_point_bit[i] * 2 ** (7-i)
  57.   temperature += temperature_bit[i] * 2 ** (7-i)
  58.   temperature_point += temperature_point_bit[i] * 2 ** (7-i)
  59.   check += check_bit[i] * 2 ** (7-i)
  60.
  61. tmp = humidity + humidity_point + temperature + temperature_point
  62.
  63. if check == tmp:
  64.   print "temperature :", temperature, "*C, humidity :", humidity, "%"
  65. else:
  66.   print "wrong"
  67.   print "temperature :", temperature, "*C, humidity :", humidity, "% check :", check, ", tmp :", tmp
  68. #从这里开始是第二部分
  69. mytemp = '%f' %temperature
  70. myhumi = '%f' %humidity
  71.
  72. tmp_output = open('/home/pi/pi/test/dht11/tmp_data.txt', 'w')
  73. hud_output = open('/home/pi/pi/test/dht11/hum_data.txt', 'w')
  74.
  75. tmp_output.write(mytemp)
  76. hud_output.write(myhumi)
  77.
  78. tmp_output.close
  79. hud_output.close
  80. GPIO.cleanup()
#!/usr/bin/python
import RPi.GPIO as GPIO
import time

channel =4
data = []
j = 0

GPIO.setmode(GPIO.BCM)

time.sleep(1)

GPIO.setup(channel, GPIO.OUT)
GPIO.output(channel, GPIO.LOW)
time.sleep(0.02)
GPIO.output(channel, GPIO.HIGH)
GPIO.setup(channel, GPIO.IN)

while GPIO.input(channel) == GPIO.LOW:
  continue
while GPIO.input(channel) == GPIO.HIGH:
  continue

while j < 40:
  k = 0
  while GPIO.input(channel) == GPIO.LOW:
    continue
  while GPIO.input(channel) == GPIO.HIGH:
    k += 1
    if k > 100:
      break
  if k < 8:
    data.append(0)
  else:
    data.append(1)

  j += 1

print "sensor is working."
print data

humidity_bit = data[0:8]
humidity_point_bit = data[8:16]
temperature_bit = data[16:24]
temperature_point_bit = data[24:32]
check_bit = data[32:40]

humidity = 0
humidity_point = 0
temperature = 0
temperature_point = 0
check = 0

for i in range(8):
  humidity += humidity_bit[i] * 2 ** (7-i)
  humidity_point += humidity_point_bit[i] * 2 ** (7-i)
  temperature += temperature_bit[i] * 2 ** (7-i)
  temperature_point += temperature_point_bit[i] * 2 ** (7-i)
  check += check_bit[i] * 2 ** (7-i)

tmp = humidity + humidity_point + temperature + temperature_point

if check == tmp:
  print "temperature :", temperature, "*C, humidity :", humidity, "%"
else:
  print "wrong"
  print "temperature :", temperature, "*C, humidity :", humidity, "% check :", check, ", tmp :", tmp
#从这里开始是第二部分
mytemp = '%f' %temperature
myhumi = '%f' %humidity

tmp_output = open('/home/pi/pi/test/dht11/tmp_data.txt', 'w')
hud_output = open('/home/pi/pi/test/dht11/hum_data.txt', 'w')

tmp_output.write(mytemp)
hud_output.write(myhumi)

tmp_output.close
hud_output.close
GPIO.cleanup()

运行代码后会出现两个文件分别来保存温度和湿度，如下图：

这样一来温湿度的数据就保存下来了，然后就是读取并上传了

上传数据至云端

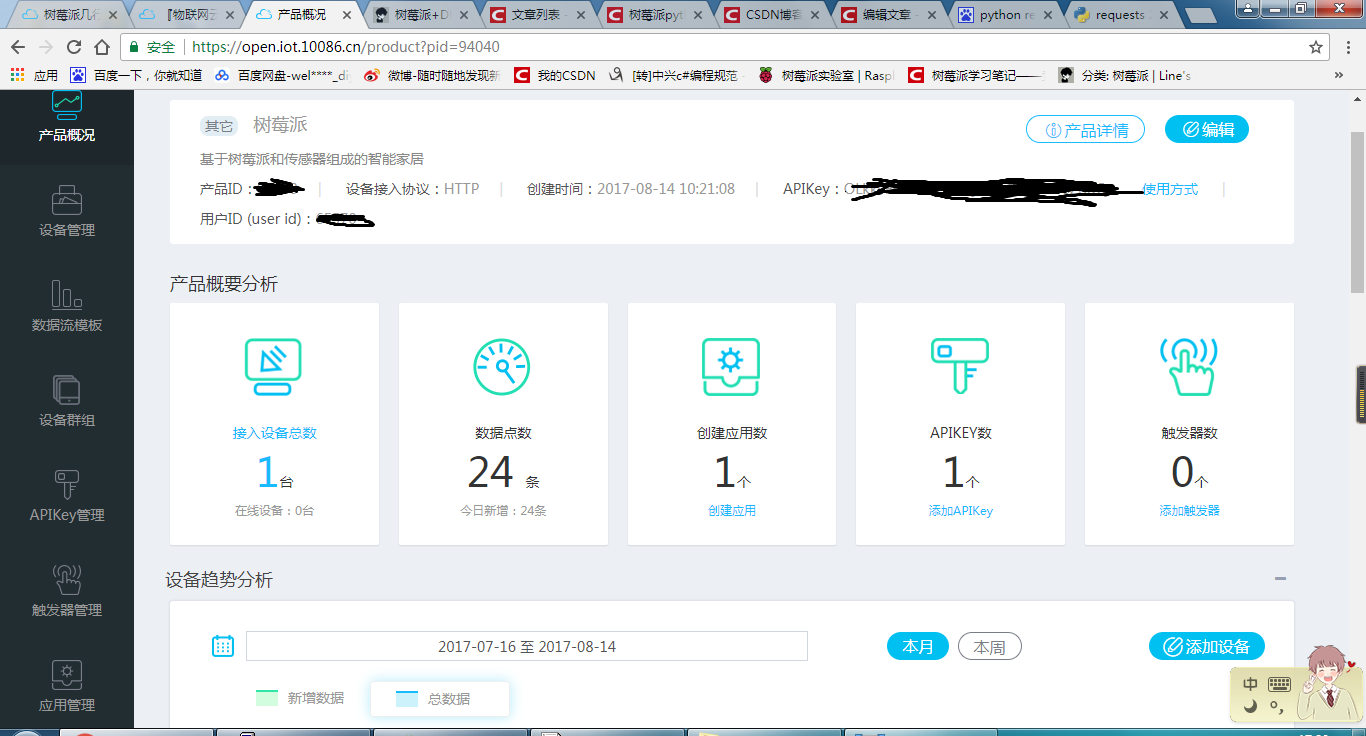

上传之前，首先要将云物联网平台，现在的免费的云物联网平台有很多onenet、机智云、ubidots、yeelink，我选择的是onenet平台。首先你要注册好onenet平台账号，然后建立一个产品，如图所示

创建好之后有两个东西比较重要，一个是你的APIKey，还有一个是你的设备ID，设备ID可以在你的设备管理中看见，如图：
有了这两个东西后你还可以创建你的应用，这个应用可以接收到上传的数据并进行处理，使得数据更加直观，在你的应用管理里面可以创建，创建好的应用如图：

通过代码上传数据

上传温度数据代码
[python] view plain copy print?
  1. <span style="font-size: 18px;">import urllib2
  2. import json
  3. import time
  4. import datetime
  5.
  6. APIKEY = '你的APIKey'
  7.
  8.
  9. def http_put():
  10.         file = open("/home/pi/pi/test/dht11/tmp_data.txt")
  11.         temperature= float(file.read())
  12.         CurTime = datetime.datetime.now()
  13.         url='http://api.heclouds.com/devices/你的设备ID/datapoints'
  14.         values={'datastreams':[{"id":"temp","datapoints":[{"at":CurTime.isoformat(),"value":temperature}]}]}
  15.
  16.         print "the time is: %s" %CurTime.isoformat()
  17.         print "The upload temperature value is: %.3f" %temperature
  18.
  19.         jdata = json.dumps(values)
  20.         print jdata
  21.         request = urllib2.Request(url, jdata)
  22.         request.add_header('api-key', APIKEY)
  23.         request.get_method = lambda:'POST'
  24.         request = urllib2.urlopen(request)
  25.         return request.read()
  26.
  27. while True:
  28.         time.sleep(5)
  29.         resp = http_put()
  30.         print "OneNET result:\n %s" %resp
  31.         time.sleep(5)</span>
import urllib2
import json
import time
import datetime

APIKEY = '你的APIKey'


def http_put():
        file = open("/home/pi/pi/test/dht11/tmp_data.txt")
        temperature= float(file.read())
        CurTime = datetime.datetime.now()
        url='http://api.heclouds.com/devices/你的设备ID/datapoints'
        values={'datastreams':[{"id":"temp","datapoints":[{"at":CurTime.isoformat(),"value":temperature}]}]}

        print "the time is: %s" %CurTime.isoformat()
        print "The upload temperature value is: %.3f" %temperature

        jdata = json.dumps(values)
        print jdata
        request = urllib2.Request(url, jdata)
        request.add_header('api-key', APIKEY)
        request.get_method = lambda:'POST'
        request = urllib2.urlopen(request)
        return request.read()

while True:
        time.sleep(5)
        resp = http_put()
        print "OneNET result:\n %s" %resp
        time.sleep(5)
上传湿度数据代码：
[python] view plain copy print?
  1. import urllib2
  2. import json
  3. import time
  4. import datetime
  5.
  6. APIKEY = '你的APIKey'
  7.
  8.
  9. def http_put():
  10.         file = open("/home/pi/pi/test/dht11/hum_data.txt")
  11.         humidity= float(file.read())
  12.         CurTime = datetime.datetime.now()
  13.         url='http://api.heclouds.com/devices/11302038/datapoints'
  14.         values={'datastreams':[{"id":"hum","datapoints":[{"at":CurTime.isoformat(),"value":humidity}]}]}
  15.
  16.         print "the time is: %s" %CurTime.isoformat()
  17.         print "The upload humidity value is: %.3f" %humidity
  18.
  19.         jdata = json.dumps(values)
  20.         print jdata
  21.         request = urllib2.Request(url, jdata)
  22.         request.add_header('api-key', APIKEY)
  23.         request.get_method = lambda:'POST'
  24.         request = urllib2.urlopen(request)
  25.         return request.read()
  26.
  27.
  28. time.sleep(5)
  29. resp = http_put()
  30. print "OneNET result:\n %s" %resp
  31. file.closes
import urllib2
import json
import time
import datetime

APIKEY = '你的APIKey'


def http_put():
        file = open("/home/pi/pi/test/dht11/hum_data.txt")
        humidity= float(file.read())
        CurTime = datetime.datetime.now()
        url='http://api.heclouds.com/devices/11302038/datapoints'
        values={'datastreams':[{"id":"hum","datapoints":[{"at":CurTime.isoformat(),"value":humidity}]}]}

        print "the time is: %s" %CurTime.isoformat()
        print "The upload humidity value is: %.3f" %humidity

        jdata = json.dumps(values)
        print jdata
        request = urllib2.Request(url, jdata)
        request.add_header('api-key', APIKEY)
        request.get_method = lambda:'POST'
        request = urllib2.urlopen(request)
        return request.read()


time.sleep(5)
resp = http_put()
print "OneNET result:\n %s" %resp
file.closes

数据流问题

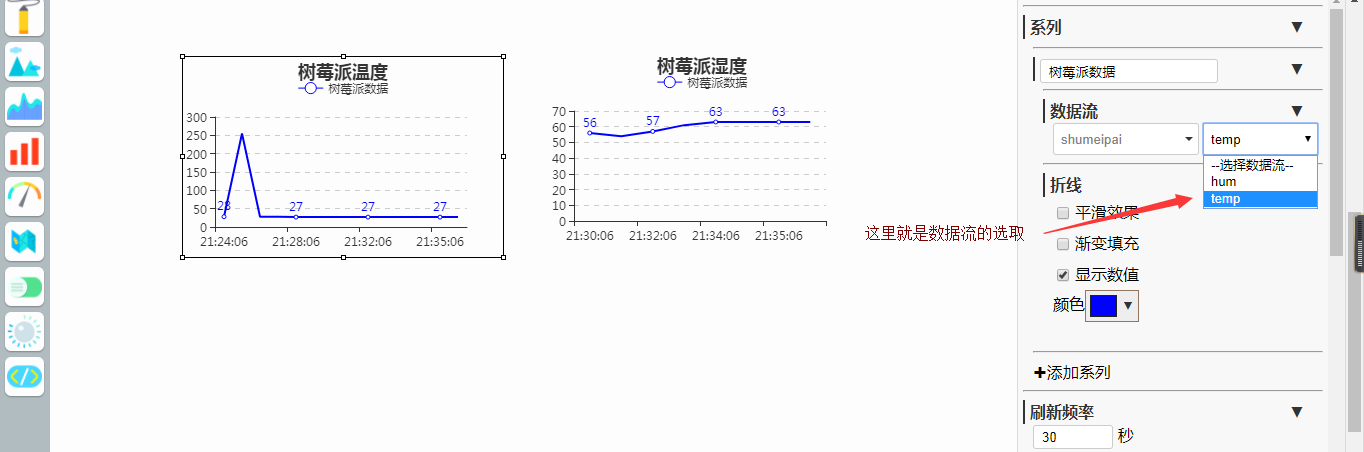

上传之后我们一定要注意的是数据流的问题，就是我们有两种数据，一种是humidity，一种是temperature，你在编辑应用的时候就要注意数据流的选择如图

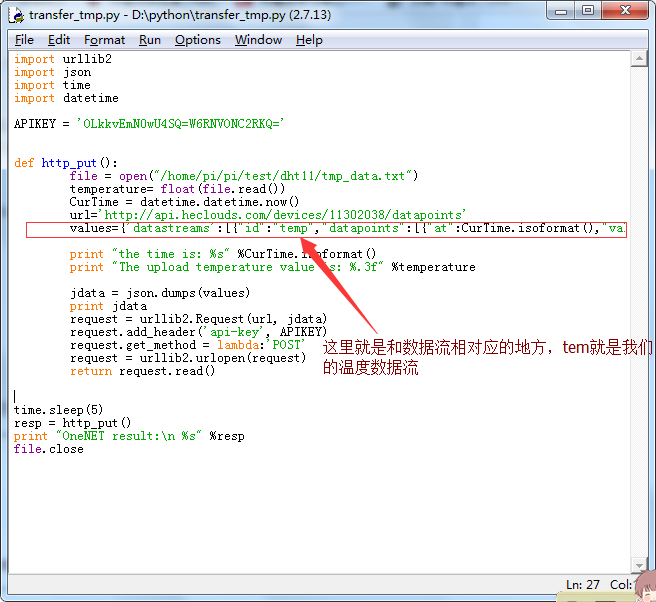

这个选择之前要在数据流管理那里创建温度和湿度数据流，你的代码的相应的数据那里也要改成和数据流名称一样的，湿度数据流t同理，一定要保证名字一样，不然就不会自动识别了，如图：

自动执行代码并上传数据

要实现代码的自动上传和运行，需要用到crontab命令，打开树莓派命令行界面输入：
[plain] view plain copy print?
  1. sudo crontab -e
 sudo crontab -e
选择nano，也就是2，然后在最后几行添加这么几句话
[plain] view plain copy print?
  1. */1 * * * * python /home/pi/pi/test/dht11/transfer_tmp.py
  2. */1 * * * * python /home/pi/pi/test/dht11/transfer_hum.py
  3. */1 * * * * python /home/pi/pi/test/dht11/cpdht11.py
*/1 * * * * python /home/pi/pi/test/dht11/transfer_tmp.py
*/1 * * * * python /home/pi/pi/test/dht11/transfer_hum.py
*/1 * * * * python /home/pi/pi/test/dht11/cpdht11.py

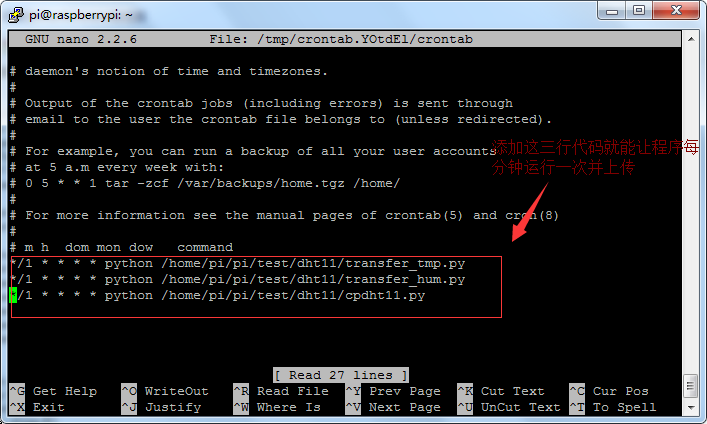

如图：
添加之后保存，然后代码就能每隔一分钟运行一次，实现了自动上传功能，最后注意的的是在创建产品的过程中，传输协议一定要选HTTP协议，连接是移动蜂窝网，还有就是一定要安装好requests库模块，APIKey 和设备ID一定要准确。
