高可用、负载均衡集群部署方案：Keepalived + Nginx + Tomcat

前言

初期应用较小，一般以单机部署为主，即可满足业务的需求，随着业务的不断扩大，单机部署的模式无法承载这么大的业务量，需要进行服务集群化的部署，本文主要介绍服务器Tomcat多实例部署，搭载Keepalived + Nginx，实现Web服务的高可用。

Nginx 是一个高性能的 HTTP反向代理服务器
Keepalived 是一个基于VRRP协议来实现的服务高可用方案，可以利用其来避免服务的单点故障

Nginx作为反向代理服务器，来提供负载均衡的能力，使我们的Web服务器，能够水平扩容，这时反向代理服务器（Nginx）又变成了一个单点，如果挂掉，整合Web服务器就不能被外界访问到；所以需要结合Keepalived来保障反向代理服务器（Nginx）的高可用；

环境准备

CentOS7系统

Keepalived-2.0.15

Nginx-1.14.2

Tomcat8

准备2台服务器，每台上部署安装Nginx+Keepalived和Tomcat，另外一个VIP（虚拟IP）；这里省略了2台，这样在实际模拟中方便演练（Tomcat不单独部署在一台服务器而已）

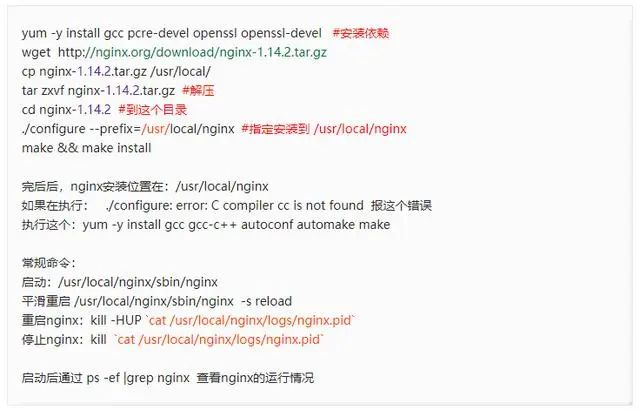

Nginx的安装

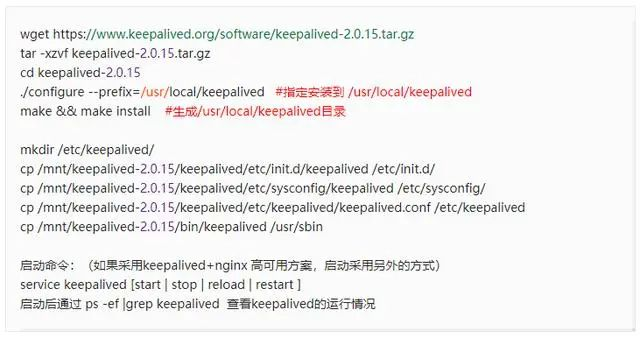

Keepalived的安装

配置Keepalived + Nginx，实现高可用

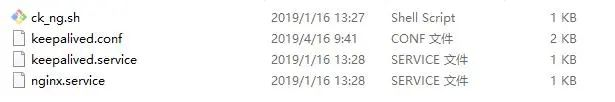

准备的2台服务器上，一台作为MASTER，一台作为BACKUP；每台上需要准备文件如下图

执行如下的约定，上面安装脚本也是按照这个执行的

1. keepalived 和 nginx 都编译安装到/usr/local目录下面，名称分别是keepalived 和 nginx

2. ck_ng.sh、 keepalived.conf 文件放置到/etc/keepalived/目录， ck_ng.sh文件权限设置成755

3. nginx.service、 keepalived.service 文件放置到/usr/lib/systemd/system目录

MASTER配置

keepalived.conf配置

global_defs {
 #notification_email {
 # localhost@163.com
 #}
 #notification_email_from Keepalived@localhost
 #smtp_server 163@smtp.com
 #smtp_connect_timeout 30
 router_id 192.168.1.101 #MASTER服务器的IP地址
}

#配置vrrp_script，主要用于健康检查，以及检查失败后执行的动作。
vrrp_script chk_nginx {
 #健康检查脚本，当脚本返回值不为0时认为失败
 script "/etc/keepalived/ck_ng.sh"
 #检查频率，以下配置每2秒检查1次
 interval 2
 #当检查失败后，将vrrp_instance的priority减小5
 weight -5
 #连续监测失败3次，才认为真的健康检查失败。并调整优先级
 fall 3
 #连续监测2次成功，就认为成功。但不调整优先级
 rise 2
}

#定义对外提供服务的VIP vrrp_instance配置
vrrp_instance VI_1 {
 #指定vrrp_instance的初始状态，是MASTER还是BackUP主要还是看优先级。
 state MASTER
 #指定vrrp_instance绑定的网卡，最终会通过指定的网卡宣告VIP
 interface ifcfg-eth0
 #发送心跳包的源IP，可使用绑定的网卡IP，也可以使用本服务器上的其他IP
 mcast_src_ip 192.168.1.101
 #相当于VRID，用于在一个网内区分组播，需要组播域内内唯一。
 virtual_router_id 55
 #本机的优先级，VRID相同的机器中，优先级最高的会被选举为MASTER
 priority 100
 #心跳间隔，下面配置，MASTER会每隔1秒发送一个报文高职组内其他机器，自己还活着。
 advert_int 1
 #定义主从的验证方式以及密码，一般使用PASS(最长8位，超过了只会识别前8位作为密码)
 authentication {
 auth_type PASS
 auth_pass 123456
 }

 #VIP 虚拟 IP 池, 两个节点设置必须一样
 virtual_ipaddress {
					192.168.1.100/24
 }

 #本vrrp_instance所引用的脚本配置，名称就是vrrp_script 定义的容器名
 track_script {
 chk_nginx
 }

 #状态切换，使用上述配置发送邮件通知
 smtp_alert
}

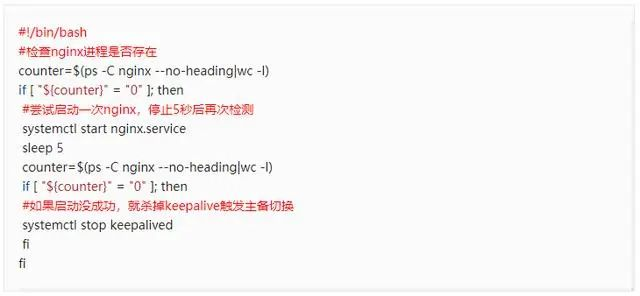

ck_ng.sh配置

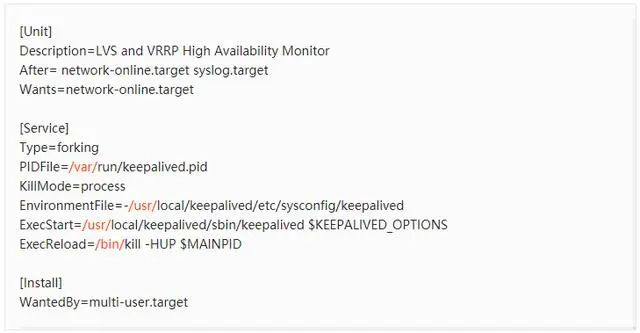

keepalived.service配置

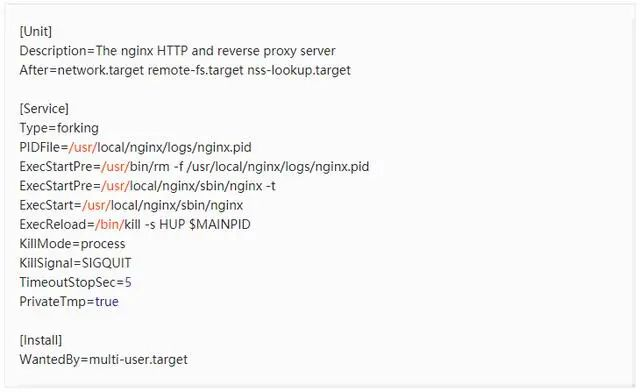

nginx.service配置

BACKUP配置

keepalived.conf配置（和MASTER类似，列出差异的地方）

global_defs {
 		router_id 192.168.1.102
}

#定义对外提供服务的VIP vrrp_instance配置
vrrp_instance VI_1 {
 #指定vrrp_instance的初始状态，是MASTER还是BackUP主要还是看优先级。
 state BACKUP
 #发送心跳包的源IP，可使用绑定的网卡IP，也可以使用本服务器上的其他IP
 mcast_src_ip 192.168.1.102
 #本机的优先级，VRID相同的机器中，优先级最高的会被选举为MASTER
 priority 99
}

ck_ng.sh配置（和MASTER一致）

keepalived.service配置（和MASTER一致）

nginx.service配置（和MASTER一致）

Tomcat服务通过反向代理Nginx对外提供服务

Tomcat的安装和应用部署不再具体描述，主要看一下如何通过Nginx的配置实现对外服务（两个Nginx都通过这样的配置来完成）

nginx.conf配置

# upstream configure
upstream myapp {
 ip_hash;
 server 192.168.1.101:8080; #Tomcat的应用
 server 192.168.1.102:8080; #Tomcat的应用
}

server
 {
 listen 8888; #假设对外提供的服务端口
 server_name localhost;
 port_in_redirect on;

 location /app1 #Tomcat下的一个应用
 {
 proxy_pass http://myapp/app1;
 proxy_http_version 1.1;
 proxy_set_header Upgrade $http_upgrade;
 proxy_set_header Connection "upgrade";

 proxy_set_header Host $host:$server_port;
 proxy_set_header X-Real-IP $remote_addr;
 proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
 }

 location /app2 #Tomcat下的另外一个应用
 {
 proxy_pass http://myapp/app2;
 proxy_http_version 1.1;
 proxy_set_header Upgrade $http_upgrade;
 proxy_set_header Connection "upgrade";

 proxy_set_header Host $host:$server_port;
 proxy_set_header X-Real-IP $remote_addr;
 proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
 }

 location /
 {
 proxy_pass http://myapp;
 proxy_http_version 1.1;
 proxy_set_header Upgrade $http_upgrade;
 proxy_set_header Connection "upgrade";

 proxy_set_header Host $host:$server_port;
 proxy_set_header X-Real-IP $remote_addr;
 proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
 }
 }

通过以上的搭建，可以实现高可用、负载均衡集群部署方案。
