Faster-Rcnn的loss曲线可视化



http://blog.csdn.net/wxplol/article/details/73694657

http://www.cnblogs.com/ymjyqsx/p/7059280.html

  由于要写论文需要画loss曲线，查找网上的loss曲线可视化的方法发现大多数是基于Imagenat的一些方法，在运用到Faster-Rcnn上时没法用，本人不怎么会编写代码，所以想到能否用python直接写一个代码，读取txt然后画出来，参考大神们的博客，然后总和总算一下午时间，搞出来了，大牛们不要见笑。

        首先，在训练Faster-Rcnn时会自己生成log文件，大概在/py-faster-rcnn/experiments/logs文件下，把他直接拿出来,放在任意位置即可，因为是txt格式，可以直接用，如果嫌麻烦重命名1.txt.接下来就是编写程序了

一下为log基本的格式

I0530 08:54:19.183091 10143 solver.cpp:229] Iteration 22000, loss = 0.173712
I0530 08:54:19.183137 10143 solver.cpp:245]     Train net output #0: rpn_cls_loss = 0.101713 (* 1 = 0.101713 loss)
I0530 08:54:19.183145 10143 solver.cpp:245]     Train net output #1: rpn_loss_bbox = 0.071999 (* 1 = 0.071999 loss)
I0530 08:54:19.183148 10143 sgd_solver.cpp:106] Iteration 22000, lr = 0.001

通过发现，我们只需获得 Iteration 和loss就行



#!/usr/bin/env python
import os
import sys
import numpy as np
import matplotlib.pyplot as plt
import math
import re
import pylab
from pylab import figure, show, legend
from mpl_toolkits.axes_grid1 import host_subplot

# read the log file
fp = open('2.txt', 'r')

train_iterations = []
train_loss = []
test_iterations = []
#test_accuracy = []

for ln in fp:
  # get train_iterations and train_loss
  if '] Iteration ' in ln and 'loss = ' in ln:
    arr = re.findall(r'ion \b\d+\b,',ln)
    train_iterations.append(int(arr[0].strip(',')[4:]))
    train_loss.append(float(ln.strip().split(' = ')[-1]))

fp.close()

host = host_subplot(111)
plt.subplots_adjust(right=0.8) # ajust the right boundary of the plot window
#par1 = host.twinx()
# set labels
host.set_xlabel("iterations")
host.set_ylabel("RPN loss")
#par1.set_ylabel("validation accuracy")

# plot curves
p1, = host.plot(train_iterations, train_loss, label="train RPN loss")
#p2, = par1.plot(test_iterations, test_accuracy, label="validation accuracy")

# set location of the legend,
# 1->rightup corner, 2->leftup corner, 3->leftdown corner
# 4->rightdown corner, 5->rightmid ...
host.legend(loc=1)

# set label color
host.axis["left"].label.set_color(p1.get_color())
#par1.axis["right"].label.set_color(p2.get_color())
# set the range of x axis of host and y axis of par1
host.set_xlim([-1500,60000])
host.set_ylim([0., 1.6])

plt.draw()
plt.show()

绘图结果

参考博客地址：

http://blog.csdn.net/YhL_Leo/article/details/51774966







解决caffe绘制训练过程的loss和accuracy曲线时候报错：paste: aux4.txt: 没有那个文件或目录 rm: 无法删除"aux4.txt": 没有那个文件或目录https://www.yuanmas.com/info/okzVl6WGyv.html

我用的是faster-rcnn，在绘制训练过程的loss和accuracy曲线时候，抛出如下错误，在网上查找无数大牛博客后无果，自己稍微看了下代码，发现，extract_seconds.py文件的

get_start_time（）函数在获取时间时候获取失败，因为if line.find(‘Solving‘) != -1:这个语句判断错误导致，具体解决办法：

将该函数改造成：

def get_start_time(line_iterable, year):
    """Find start time from group of lines
    """

start_datetime = None
    for line in line_iterable:
        line = line.strip()
        #if line.find(‘Solving‘) != -1:
        start_datetime = extract_datetime_from_line(line, year)
        break
    return start_datetime

没错，就是把这个判断注释掉就ok了！

但是还有一个问题：解析出来的两个文件，分别是：mylog.train和mylog.test，其中mylog.test是个空文件，很是无语，暂时不想去深探原因，求各位看客帮

=======================================================================================================================================================

绘制loss曲线



第一步保存日志文件，用重定向即可：

$TOOLS/caffe train --solver=$SOLVERFILE 2>&1 |tee out.log

第二步直接绘制：

python plot_training_log.py 2 testloss.png out.log

这个plot_training_log.py在这个目录下caffe-fast-rcnn/tools/extra

2是选择画哪种类型的图片,具体数字是代表哪个类型可以查看帮助信息看到：

0: Test accuracy vs. Iters

1: Test accuracy vs. Seconds

2: Test loss vs. Iters

3: Test loss vs. Seconds

4: Train learning rate vs. Iters

5: Train learning rate vs. Seconds

6: Train loss vs. Iters

7: Train loss vs. Seconds

testloss.png是生成图片的名字，要求必须是png类型的文件

out.log是之前生成的日志文件



有个教程让你先生成解析日志文件：用：./parse_log.sh xxxxxxx.log

python parse_log.py out.log ./

注意最后一个是./，是保存的路径，最后会生成.train和.test两个文件。

实际上我觉得没有必要执行这一步，直接绘制曲线就好，绘制曲线中间也会生成这两个文件,因为plot_training_log.py本身要调用parse_log.py的shell脚本。并且生成的文件第一行是自带'#',但是用这个解析生成的反而是不带的。



跑项目代码时，生成的日志文件有一点问题，一个正常的日志文件应该是这样：

而我的日志文件是这样;

即在Iteration前我的日志文件没有I0619 10:29:45.757735  8944 solver.cpp:280] Solving deeplab_largeFOV 这句话，在parse_log.sh里有这样一句：grep '] Solving ' $1 > aux3.txt，要寻找 '] Solving '，如果没有，生成的aux3.txt就为空，

因为aux4.txt是由aux3.txt来的，这样就无法生成aux4.txt，也就报错说不能paste和rm aux4.txt。在extract_seconds.py中也是通过寻找sovling来确定开始时间的。如果单独用parse_log.py生成日志文件，不会报aux4.txt的错误，但会报extract_seconds.py

的错误。所以在Iteration 0前面一行加上没有这句话，就能解决问题。



在parse_log.sh中两行代码：

grep '] Solving ' $1 > aux3.txt
# grep 'Testing net' $1 >> aux3.txt
grep 'Train net' $1 >> aux3.txt

这两行代码都是搜索含有字符串的行然后写入aux3.txt。因为我的日志中没有] Solving，并且我的是训练日志，也没有Testing net，所以在没有添加] Solving的时候去运行脚本就报了：无法paste，rm aux4.txt的错误。实际上是因为没有任何东西写进aux3.txt，

aux3.txt是空的，所以运行$DIR/extract_seconds.py aux3.txt aux4.txt就不会生成aux4.txt。当然也就没办法paste，rm。修改的方法可以把Testing net改成Train net，这样可以在日志文件中找到行写入aux3.txt。或者在日志中添加] Solving让能有东西写进

aux3.txt。其实两种改法都可以，反正这个脚本之后要删除这些临时文件，然后再取生成.train的东西，这样改只是为了让程序不报错，能正常运行。





plot_training_log.py.example里的load_data函数也需要改一下，原本的代码是：

def load_data(data_file, field_idx0, field_idx1):
    data = [[], []]
    with open(data_file, 'r') as f:
        for line in f:
            line = line.strip()
            if line[0] != '#':
                fields = line.split()
                data[0].append(float(fields[field_idx0].strip()))
                data[1].append(float(fields[field_idx1].strip()))
return data

这段代码是从中间生成的日志文件读取你需要项的数据，!= '#'其实就是不读取第一行的项信息，这是中间文件：

直接用会报字符串无法转换成float的错误，原代码里对每一行split空格后生成的list，不是只含这4个数字的list，而是含有许多空格的list，所以当然float无法转换空格字符。需要做的就是split掉所有的空格，生成一个大小为4只包含4个数字的list。

这里需要注意个问题，日志文件中两个数字间的间隔的空格数是不一样的，有的是4个，有的是5个，代码需要实现无论多少个空格，都split掉。

修改代码：

def load_data(data_file, field_idx0, field_idx1):
    data = [[], []]
    with open(data_file, 'r') as f:
        for line in f:
            line = line.strip()
            if line[0] != '#':
                line=','.join(filter(lambda x: x, line.split(' ')))
                print line
                fields = line.split(',')
                print fields
                data[0].append(float(fields[field_idx0].strip()))
                data[1].append(float(fields[field_idx1].strip()))
    return data

这个的filter实现了功能。filter先split生成了一个每个空格占一个位置的list。

以下这张图大概模拟了一下过程：

可以看到split之后一个空格占一个位置。实际上我发现，这个filter函数，要想完成我需要的功能，只能处理list中任何带空格的位置都只能有一个空格，如果包含两个或其他多个，就不能实现过滤掉空格的功能，下图做了演示：

实际上，这样做很麻烦，split函数里面什么都不加，就会处理掉所有空格，无论空格多少个，即split()，如下图:





我最初绘制的loss曲线是将日志中每个loss都显示，但曲线误差大，不平滑，不便于分析：

造成这种原因是，在项目中，batch_size大小是2，即每次处理两张图片，在终端每20个迭代期显示一次loss，也就是每个loss是40张图片的，有可能某几张图片的loss比较大，就造成这一段迭代期的误差大。基于此，我将图像显示换成连续10个loss的平均，相当于200个迭代期的平均loss，这样下来波动就小了很多，方便分析：



生成的日志文件，无论是40000迭代期，还是80000，在20000时都要进入ipython，造成日志的格式不对，导致画不出图像，在后面的迭代期也会显示一些奇怪的东西，反正都需要删除掉，之后就能正常显示图像：





 ==========================================================================================================================================================

http://f.dataguru.cn/thread-729756-1-1.html

affe中提供了一个很好用的绘图工具，直接绘制出训练的log文件曲线，但是之前在绘制过程中，却出现了不寻常的问题。个人通过逐行读取代码，发现代码中是有一些小的问题的，不满足自己的要求。为了满足个人的需要，对代码做了两处简单的修正。
1 tools/extra/parse_log.sh中
   第17行第48列
     源程序：sed -n '/Iteration .* Testing net/,/Iteration *. loss/p' $1 > aux.txt
     修正为：sed -n '/Iteration .* Testing net/,/Iteration .* loss/p' $1 > aux.txt

2 由于自己想在同一个窗口画多个log文件形成对比，所以希望每条曲线的label不同，本代码所有曲线上label都是‘x’，我修正成了随机，源代码已经写了随机的部分，但是最后用的时候却有点匪夷所思，个人觉得可能是作者的疏忽，而且之前也没见人提出这个问题。个人愚见，有不同意的还请勿喷。
  tools/extra/plot_training_log.py.example
  第95行第20列
    源程序：return markers.values()[idx]
    修改为：return markers.keys()[idx]


修改完毕后，达到了我自己想要的效果。大家可以借鉴。

========================================================================================================================================================

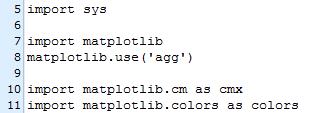

注意1：如果有Invalid DISPLAY variable的报错，就在plot_training_log.py.example中修改。我按照下图该就ok了。

注意2：如果生成train loss相关图像时报错，可能是日志解析有问题，查看caffe.log.train是否正确，如果错误，需要更改parse_log.sh。我按照以下这样改就ok了。
