haproxy+keepalive+ingress的k8s高可用

文档参见：https://www.cnblogs.com/yanjieli/p/10601819.html

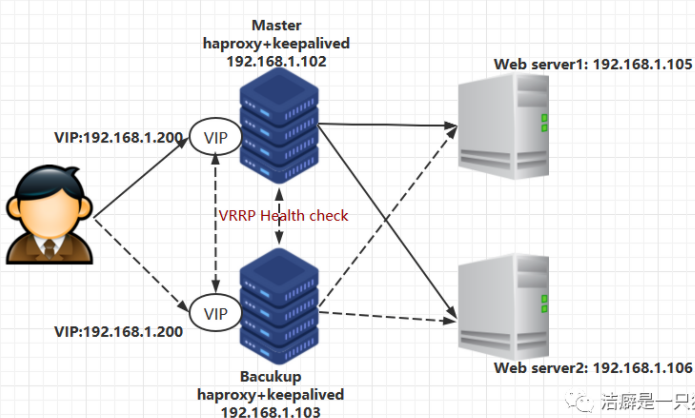

1.架构图





1.1通过haproxy负载均衡的指向两台nginx-ingress（域名）爆露端口的服务器，并监听nginx-ingress（域名）爆露的80端口，即上面的102和103。

   若需要监听其他服务端口，需要在haproxy内配置对应的service爆露的端口及服务器地址。

?

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

[root@node01 ~]# cat /etc/haproxy/haproxy.cfg global         # log /dev/log    local0         # log /dev/log    local1 notice         # chroot /var/lib/haproxy         # stats socket /run/haproxy/admin.sock mode 660 level admin         stats timeout 30s         user haproxy         group haproxy         daemon         nbproc 1   defaults         log     global         timeout connect 5000         timeout client  10m         timeout server  10m   # ingress-nginx-conftorer 80 访问入口 listen ingress-node         bind 0.0.0.0:80         mode tcp         option tcplog         balance roundrobin         server 192.168.3.30 192.168.3.30:32084 check inter 2000 fall 2 rise 2 weight 1         server 192.168.3.30 192.168.3.30:32084 check inter 2000 fall 2 rise 2 weight 1         server 192.168.3.30 192.168.3.30:32084 check inter 2000 fall 2 rise 2 weight 1

　　

1.2 keepalive配置vip-200，主备服务器分别是102和103。即vip正常指向102，如果102出现问题会自动切换到103。

     当外部服务通过域名或vip访问时，系统会自动通过keepalive转到102，然后在102上寻找nginx-ingress（域名）爆露的80端口，通过域名访问k8s内部服务。

      或通过指定的端口查找对应爆露端口的service服务，访问内部服务。

      访问服务都是通过haproxy监听端口，然后负载均衡的访问到各个服务中。

?

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31

[root@haproxy-master scripts]# cat /etc/keepalived/keepalived.conf global_defs {  ##全局定义， 还可以设置发送邮件等功能    router_id haproxy-master  # 路由ID，标识本节点的字符串，邮件通知时会用到 }   # 自定义VRRP实例健康检查脚本 keepalived只能做到对自身问题和网络故障的监控，Script可以增加其他的监控来判定是否需要切换主备 vrrp_script chk_haproxy {      script "/etc/keepalived/scripts/haproxy_check.sh"  #心跳检测脚本，检测haproxy是否启动      interval 2   #检测脚本执行的间隔，单位是秒      timeout 2      fall 3 }   # VRRP实例：定义对外提供服务的VIP区域及其相关属性 vrrp_instance haproxy { state MASTER    #指定keepalived的角色，MASTER为主，BACKUP为备     interface ens33   #节点固有IP(非VIP)的网卡，用来发VRRP包     virtual_router_id 20     #虚拟路由编号，主从要一致     priority  150    #优先级，数值越大，获取处理请求的优先级越高，主从之间最好差50     authentication {         auth_type PASS         auth_pass 20     }  #设置验证类型和密码，MASTER和BACKUP必须使用相同的密码才能正常通信     virtual_ipaddress { 192.168.1.200    #定义虚拟ip(VIP)     }   # 自定义健康检查脚本     track_script {          chk_haproxy    # 配置上面自定义的vrrp脚本调用名     }     notify_master "/etc/keepalived/scripts/haproxy_master.sh"   #记录切换为主节点的信息 }
