S7comm协议解析

记录一下通过wireshark对S7comm协议的解析过程

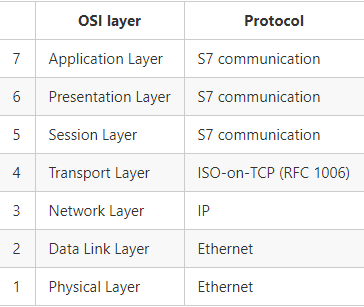

S7协议介绍

S7comm（S7 通信）是西门子专有协议，可在西门子 S7-300/400 系列的可编程逻辑控制器 (PLC) 之间运行。

它用于 PLC 编程、PLC 之间的数据交换、从 SCADA（监控和数据采集）系统访问 PLC 数据以及诊断目的。

S7comm 数据作为 COTP 数据包的有效载荷出现。第一个字节总是 0x32 作为协议标识符。

要建立与 S7 PLC 的连接，有 3 个步骤：

1.通过 TCP 端口 102 连接到 PLC
2.在 ISO 层连接（COTP 连接请求）
3.在 S7comm 层连接（s7comm.param.func = 0xf0，Setup 通信）

步骤 1) 使用 PLC/CP 的 IP 地址。

步骤 2) 用作两个字节长度的目标 TSAP。目标 TSAP 的第一个字节编码通信类型（1=PG，2=OP）。目标 TSAP 的第二个字节编码机架和插槽号：这是 PLC CPU 的位置。插槽编号在位 0-4 中编码，机架编号在位 5-7 中编码。

步骤 3) 用于协商 S7comm 的具体细节（如 PDU 大小）。

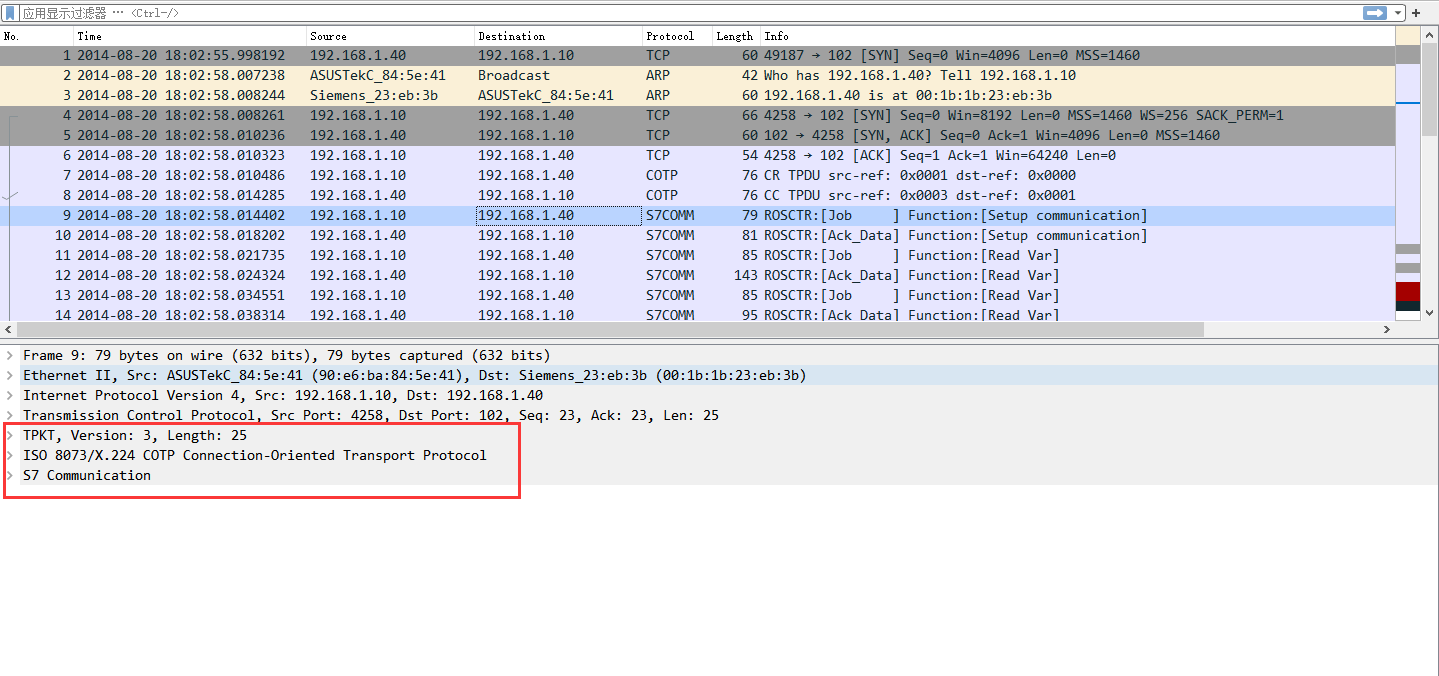

S7抓包分析

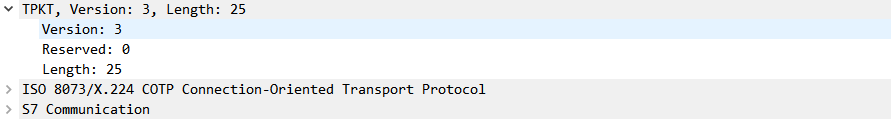

TPKT协议

TPKT协议是一个传输服务协议，它为上层的COPT和下层TCP进行了过渡。我们常用的RDP协议（remote desktop protocol，windows的远程桌面协议）也是基于TPKT的，TPKT的默认TCP端口为102（RDP为3389），其实它本身为payload增加的数据并不多，主要就是以下几个：

• version，1byte，表明版本信息
• reserved，1byte，保留
• length，2byte，包括payload和这三部分在内的总长度


COTP

COTP协议的全称是Connection-Oriented Transport Protocol，即面向连接的传输协议，从这个名字就可以看出，它的传输必然是依赖于连接的，所以在传输数据前必然有类似TCP握手建立链接的操作。

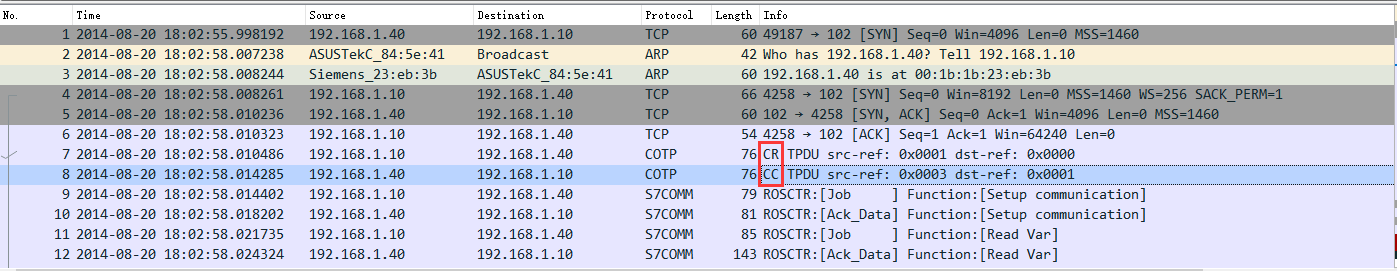

这里wireshark为我们标注出了CR和CC，后面的COTP包都是DT，这里的CR和CC其实分别是connect request和connet confirm的，也就是建立连接的过程，之后连接建立成功后，发送DT包，也就是data，是在发送数据。

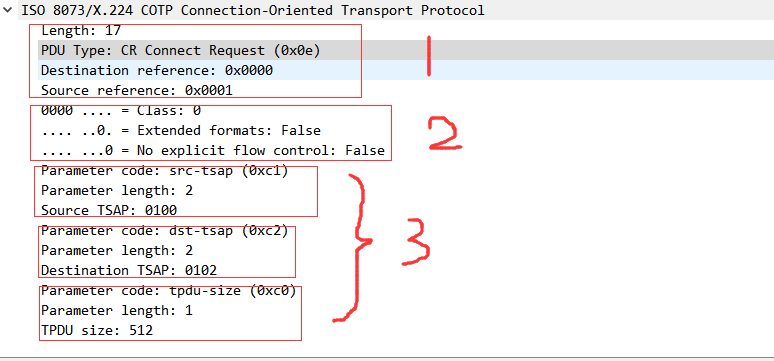

接下来我们看一下COTP的连接包：

第一部分：

包含：length、PDU type、DST reference、SRC reference
length ：标识长度（但是length这个标识位不计入长度）
PDU type：标识类型，常见的值有:

• 0x01: ED Expedited Data，加急数据
• 0x02: EA Expedited Data Acknowledgement，加急数据确认
• 0x04: UD，用户数据
• 0x05: RJ Reject，拒绝
• 0x06: AK Data Acknowledgement，数据确认
• 0x07: ER TPDU Error，TPDU错误
• 0x08: DR Disconnect Request，断开请求
• 0x0C: DC Disconnect Confirm，断开确认
• 0x0D: CC Connect Confirm，连接确认
• 0x0E: CR Connect Request，连接请求
• 0x0F: DT Data，数据传输

DST reference: 目标标识
SRC reference：源标识

第二部分（option）

可以看到在wireshark中将这部分（1个byte拆成了前四位和后两位），其中：

• 前四位标识class，也就是标识类别
• 倒数第二位对应Extended formats，是否使用拓展样式
• 倒数第一位对应No explicit flow control，是否有明确的指定流控制

第三部分（parameter）

分为三部分:parameter code、parameter length、data,
parameter code:标识类型，主要有：

• 0xc0，tpdu的size，tpdu即传送协议数据单元，也就是传输的数据的大小
• 0xc1，src-tsap （源设备号）
• 0xc2，dst-tsap （同上）
  parameter length：长度
  data：对应数据

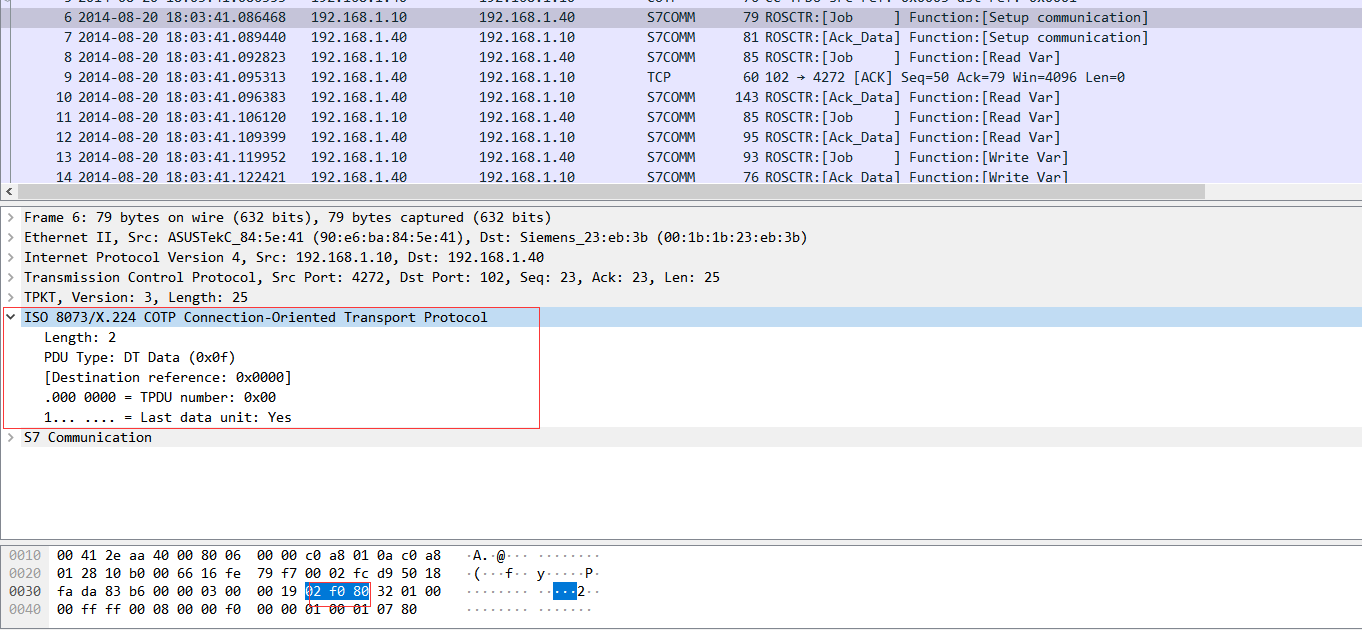

COPT功能包

可以看到COTP功能包的PDU type为0X0f，只有三部分：length，type，opt

以上便是TPKT和COTP协议的解析过程。

S7COMM

S7Comm数据作为COTP数据包的有效载荷，第一个字节总是0x32作为协议标识符。
S7Comm协议包含三部分：

• Header
• Parameter
• Data
  根据实现的功能不同，S7comm协议的结构会有所不同

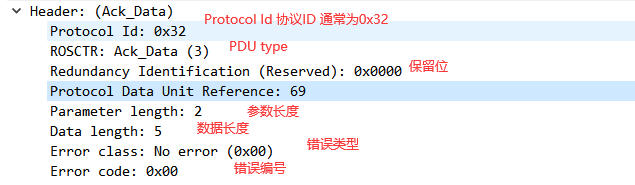

Header部分：

在Header中最重要的字段就是ROSCTR，它决定了后续参数的结构。ROSCTR的类型常见有以下值：

• 0x01 - JOB(Request： job with acknowledgement)：作业请求。由主设备发送的请求（例如，读/写存储器，读/写块，启动/停止设备，设置通信）；
• 0x02 - ACK(acknowledgement without additional field)：确认响应，没有数据的简单确认（未遇到过由S7 300/400设备发送得）；
• 0x03 - ACK_DATA(Response： acknowledgement with additional field)：确认数据响应，这个一般都是响应JOB的请求；
• 0x07 - USERDATA：原始协议的扩展，参数字段包含请求/响应ID（用于编程/调试，读取SZL，安全功能，时间设置，循环读取...）

Parameter部分：

Parameter的第一个字段为function，根据Header中ROSCTR的类别和Parameter中function的不同，parameter的结构，目的也会有所不同。
下面根据不同的功能码（function的值）讲解parameter的字段的构成：

0XF0(建立通信)

建立通信在每个会话开始时被发送，然后可以交换任何其他消息。它用于协商ACK队列的大小和最大PDU长度，双方声明它们的支持值。ACK队列的长度决定了可以同时启动而不需要确认的并行作业的数量。PDU和队列长度字段都是大端。

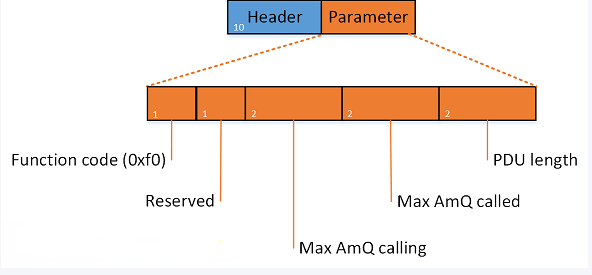

当PDU类型为Job（ROSCTR的值为0x01），function为0xf0时，Paramter的结构为：

具体的Parameter结构，如下：

• 1 (Unsigned integer, 1 byte): Parameter part: Reserved byte in communication setup pdu，保留字节；
• 2 (Unsigned integer, 2 bytes): Max AmQ (parallel jobs with ack) calling；
• 3 (Unsigned integer, 2 bytes): Max AmQ (parallel jobs with ack) called；
• 4 (Unsigned integer, 2 bytes): Parameter part: Negotiate PDU length。协商PDU长度。

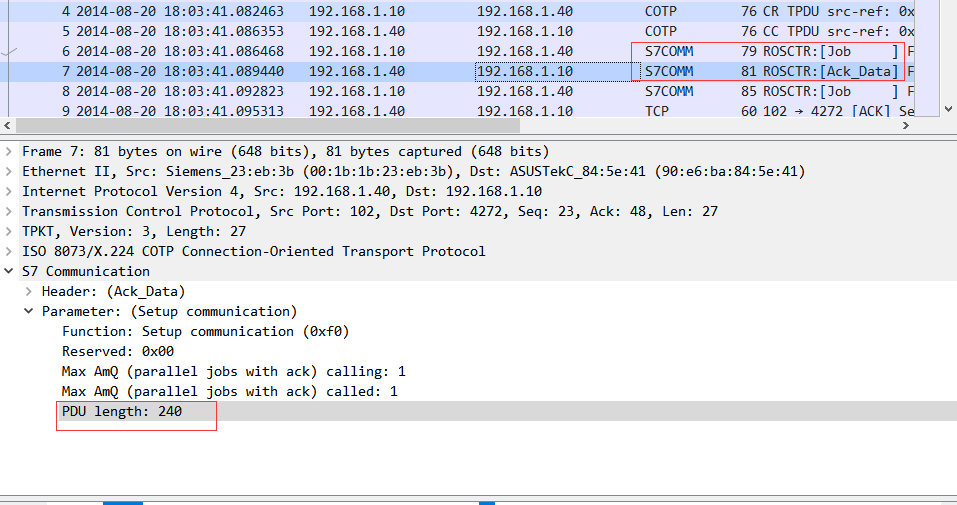

从响应包可以看出ack队列为1，PDU最大长度为240
（不同的function的值，parameter的结构不一样，以下只列出结构信息，不一一详述）

0x04(读取值)

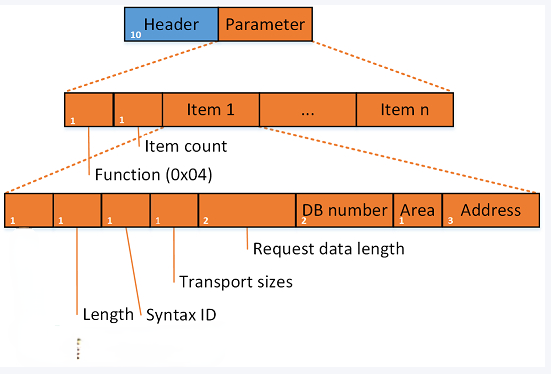

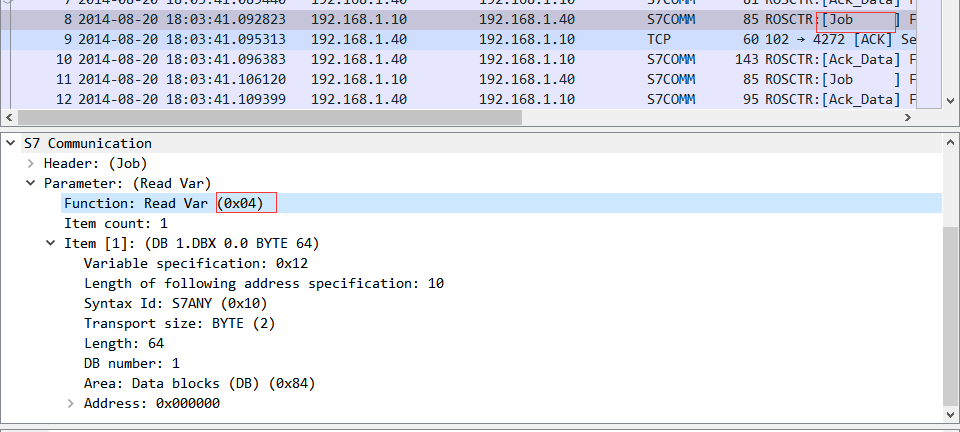

当PDU类型为Job，function为0x04时，Parameter的结构为：

（今天暂时先写到这里吧）
