7.点到线的距离2023-08-11

  1 dev_close_window ()
  2 read_image (Image, '测量/0.bmp')
  3 get_image_size (Image, Width, Height)
  4 dev_open_window (0, 0, Width, Height, 'black', WindowHandle)
  5
  6 dev_display (Image)
  7
  8 * 绘制直线
  9 draw_line (WindowHandle, Row1, Column1, Row2, Column2)
 10 gen_region_line (Line1, Row1, Column1, Row2, Column2)
 11
 12 draw_circle (WindowHandle, CircleRow,CircleCol, CircleRadius)
 13
 14 * 根据绘制的直线坐标构建参数对象
 15 Line1Param := [Row1, Column1, Row2, Column2]
 16 CircleParam := [CircleRow,CircleCol, CircleRadius]
 17 * 1.创建计算测量句柄
 18 create_metrology_model (MetrologyHandle)
 19 * 2.设置测量模型图像的大小，主要是为了提高效率
 20 set_metrology_model_image_size (MetrologyHandle, Width, Height)
 21 * 3.添加测量模型对象
 22 * 参数1：测量句柄
 23 * 参数2：要查找的模型类型 可以是 线 圆 椭圆 旋转矩形
 24 * 参数3：对应的模型参数
 25 *       ‘圆形’：类型圆的计量对象的几何形状由其中心（行，列）和半径指定
 26 *       ‘旋转矩形’：ShapeParam = [行，列，Phi，长度1，长度2]
 27 *       ‘椭圆’：ShapeParam = [行，列，Phi，Radius1，Radius2]
 28 *       ‘线’：ShapeParam = [RowBegin，ColumnBegin，RowEnd，ColumnEnd]
 29 * 参数4：MeasureLength1 垂直于边界的测量区域的一半长度  半长
 30 * 参数5：MeasureLength2 与边界相切的测量区域的一半长度  半宽  vp中的搜索长度类似
 31 * 参数6：MeasureSigma Sigma的高斯函数用于平滑 默认值：1.0   类似于过滤一半像素
 32 * 参数7：MeasureThreshold 最小边缘幅度 对比度阈值
 33 * 参数8：GenParamName 通用参数的名称 默认值： []
 34 * 参数9：GenParamValue 通用参数的值 默认值： []
 35 * 参数10：索引 创建的计量对象的索引
 36 *add_metrology_object_generic (MetrologyHandle, 'line', Line1Param, 20, 5, 1, 30, [], [], IndexLine)
 37 add_metrology_object_generic (MetrologyHandle, ['line','circle'],[Line1Param, CircleParam],20, 5, 1, 30, [], [], Index)
 38
 39
 40 * 参数1：测量句柄
 41 * 参数2：Index：指定测量对象，为all时所有计量对象的参数都被设置（‘all’）
 42 * 参数3：GenParamName：输入参数名称；默认：‘num_instances’，参考：
 43 *            'measure_length1'：区域，垂直于边界的测量区域的一半长度
 44 *            'measure_length2'：区域，相切于边界的测量区域的一半长度
 45 *            'measure_distance'：区域，两个测量区域中心之间的距离
 46 *            'num_measures'：区域,测量区域数
 47 *            'measure_sigma'：测量，用于平滑的高斯函数的 Sigma
 48 *            'measure_threshold'：测量,最小边缘幅度阈值
 49 *            'measure_select'：测量，边缘端点的选择('last'、'first')
 50 *            'measure_transition'：测量，方向('all'、'negative'、 'positive')
 51 *            'measure_interpolation'：测量，插值类型
 52 *            'min_score'：拟合，最小分数
 53 *            'num_instances'：拟合，成功拟合实例的最大数量
 54 *            'distance_threshold'：拟合，距离阈值
 55 * set_metrology_object_param (MetrologyHandle, 'all', 'measure_transition', 'all')
 56 * 4.设置测量句柄的参数
 57 * 设置找线的极性 由黑到白 由白到黑 all
 58 set_metrology_object_param (MetrologyHandle, 'all', 'measure_transition', 'all')
 59 * 设置测量区域的个数 卡尺数量
 60 set_metrology_object_param (MetrologyHandle, 'all', 'num_measures', 50)
 61 * 设置最少多少个点可以拟合成功
 62 set_metrology_object_param (MetrologyHandle, 'all', 'num_instances', 30)
 63 * 设置平滑系数
 64 set_metrology_object_param (MetrologyHandle, 'all', 'measure_sigma', 2)
 65 * 半长  卡尺搜索长度
 66 set_metrology_object_param (MetrologyHandle, 'all', 'measure_length1', 5)
 67 * 半宽  卡尺投影长度
 68 set_metrology_object_param (MetrologyHandle, 'all', 'measure_length2', 0.5)
 69 * 对比度阈值
 70 set_metrology_object_param (MetrologyHandle, 'all', 'measure_threshold', 20)
 71 * 设置找线插值方法
 72 set_metrology_object_param (MetrologyHandle, 'all', 'measure_interpolation', 'bilinear')
 73 * 设置查找到的第一条边还是第二条边
 74 set_metrology_object_param (MetrologyHandle, 'all', 'measure_select', 'last')
 75 * 设置最小分数
 76 set_metrology_object_param (MetrologyHandle, 'all', 'min_score', 0.7)
 77 * 5.测量并拟合测量模型中所有计量对象的几何形状
 78 apply_metrology_model (Image, MetrologyHandle)
 79 * 6.获取测量区域和计量模型的计量对象的边缘位置结果
 80 * 参数1：Contours 测量区域的矩形XLD轮廓
 81 * 参数2：处理计量模型
 82 * 参数3：计量对象的索引 默认值：‘all’
 83 * 参数4：Transition 选择浅色/深色或深色/浅色边缘 默认值：‘all’
 84 * 参数5、6：输出查找到点的行列坐标
 85 get_metrology_object_measures (Contours, MetrologyHandle, 'all', 'all', Row, Column)
 86 * 7.把找到的点通过十字叉显示
 87 * 为每个输入点（行、列）生成交叉形状的XLD轮廓
 88 * Cross（out）：生成XLD轮廓
 89 * Row（in）：输入点集的行坐标
 90 * Col（in）：输入点集的列坐标，Col元组的个数与Row元组的个数相同
 91 * Size（in）：十字形长度，长度大于等于0
 92 * Angle（in）：十字形方向
 93 gen_cross_contour_xld (Cross, Row, Column, 3, rad(45))
 94 * 8.获取计量模型的测量结果
 95 * 参数1：测量句柄
 96 * 参数2：Index 输出计量对象的索引 查找多个结果时用于分辨
 97 * 参数3：Instance 输入测量对象的实例
 98 * 参数4：通用参数的名称 默认值：‘result_type’ 值列表：‘angle_direction’，‘result_type’，‘used_edges’
 99 *        如果GenParamName设置为’result_type’，则GenParamValue允许控制计量对象的返回方式和结果。
100 *        可以立即查询查询的计量对象的所有测量参数，可以单独查询特定参数或者可以查询计量对象的分数
101
102 *        ‘angle_direction’：该参数确定由拟合产生的角度的旋转方向。
103 *        将参数’angle_direction’设置为’正’，在物体的主轴和坐标系的水平轴之间以数学正方向（逆时针方向）指定角度。
104 *        将参数’angle_direction’设置为’负’，在对象的主轴和坐标系的水平轴之间沿数学负方向（顺时针）指定角度。角度的结果以弧度返回。
105 *        ‘used_edges’：
106 *        要查询实际用于拟合度量对象的边缘点，可以选择以下GenParamValue值：
107 *        ‘行’：返回用于拟合度量对象的边的行坐标。
108 *        ‘列’：返回用于拟合度量对象的边的列坐标。
109 *        ‘振幅’：返回用于拟合度量对象的边缘的边缘幅度。
110 * 参数5：泛型参数的值 默认值：‘all_param’
111 * 参数6：线结果
112 get_metrology_object_result (MetrologyHandle, 0, 0, 'result_type', 'all_param', LineParameter)
113 *获取测量结果里的开始行坐标
114 get_metrology_object_result (MetrologyHandle, 0, 'all', 'result_type', 'row_begin', RowBegin)
115 *获取测量结果里的开始列坐标
116 get_metrology_object_result (MetrologyHandle, 0, 'all', 'result_type', 'column_begin', ColBegin)
117 *获取测量结果里的结束行坐标
118 get_metrology_object_result (MetrologyHandle, 0, 'all', 'result_type', 'row_end', RowEnd)
119 *获取测量结果里的结束列坐标
120 get_metrology_object_result (MetrologyHandle, 0, 'all', 'result_type', 'column_end', ColEnd)
121 * 圆结果
122 get_metrology_object_result (MetrologyHandle, 1, 0, 'result_type', 'all_param', CircleParameter)

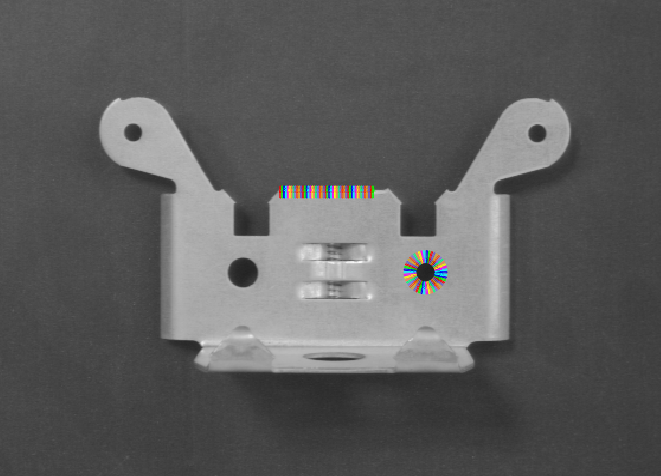

123 * 点到线的距离
124 distance_pl (CircleParam[0],CircleParam[1],RowBegin, ColBegin, RowEnd, ColEnd, Distance)
125 * 点到线段的距离
126 distance_ps (CircleParam[0],CircleParam[1],RowBegin, ColBegin, RowEnd, ColEnd,DistanceMin, DistanceMax)
127
128 clear_metrology_model (MetrologyHandle)
