记录一下双多控开关接法

实际上双控就是单刀双掷开关，多控就是双刀双掷开关。

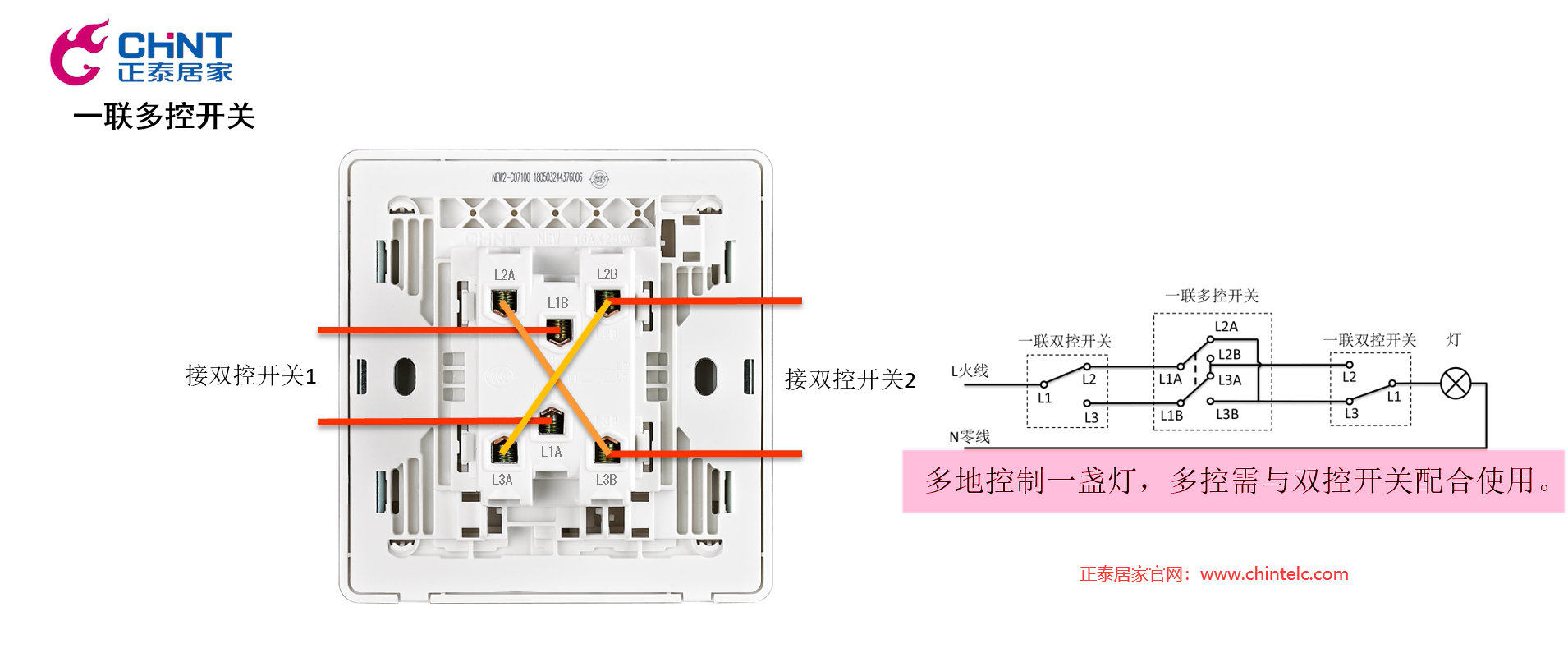

多控里L1A+L1B是输入的俩个接上级出来的俩根线，LA和LB是反着的接上总有一路能通。输入俩通道输出俩通道所以可以无限串联。



具体如何接可以看正泰的教程：（图也是从这偷的），正泰除了贵倒是蛮好的。不过线头露出来一点点就行，别露出教程这么多（安全第一啊）

https://www.chintelc.com/share/detail_396.html

https://www.chintelc.com/share/detail_464.html
