设计模式之UML

前言

博主github

博主个人博客http://blog.healerjean.com

来源于自己买的一本书 图解设计模式 ，博主这里做了一份笔记记录

UML ：统一建模语言（英语：Unified Modeling Language，缩写 UML）是非专利的第三代建模和规约语言

1、类图

1、类与层次结构

1、三个框 依次是 类名、字段名、方法名

2、空心箭头表现了子类和父类之间的层次关系 ，子类指向父类

3、静态的属性（字段、方法）会加下划线

4、抽象的属性（类、方法）会以斜体的方式显示

[外链图片转存失败(img-M50pmEtM-1566550215181)(https://raw.githubusercontent.com/HealerJean/HealerJean.github.io/master/blogImages/1558668339516.png)]

public abstract class ParentClass {
    int field1;
    static char field2 ;
    abstract void methodA ();
    double methodB(){
        return 0 ;
    }
}

class childClass extends ParentClass {
    void methodA(){
    }
    static void methodC(){
    }
}

2、接口与实现

1、UML 以 <<interface>> 表示接口

2、虚线箭头表现了实现类和接口直接的关系，又子类指向父类

[外链图片转存失败(img-YTHEYsBE-1566550215182)(https://raw.githubusercontent.com/HealerJean/HealerJean.github.io/master/blogImages/1558672174384.png)]

public interface Printalble {

    abstract void print() ;
    abstract void newPage() ;

}


class PrintClass implements Printalble{

    @Override
    public void print() {
    }
    @Override
    public void newPage() {
    }
}

3、聚合

解释：我们将下面这种持有的关系成为聚合

1、将 带有空心◇菱形的实现表示聚合关系，从持有者指向被持有者

[外链图片转存失败(img-PYEB96Tv-1566550215183)(https://raw.githubusercontent.com/HealerJean/HealerJean.github.io/master/blogImages/1558672542434.png)]

public class Color {
}


public class Fruit {
    Color color ;
}


public class Basket {

    Fruit [] fruits ;
}

4、可见性（访问控制）

1、 + 表示public方法和字段

2、- 表示private方法和字段

3、# 表示protect方法和字段

4、~表示 default方法和字段

[外链图片转存失败(img-DsYdC3N8-1566550215183)(https://raw.githubusercontent.com/HealerJean/HealerJean.github.io/master/blogImages/1558672815903.png)]

public class Something {
    private int privateField ;
    int packageField ;
    protected int protectField ;
    public int publicField ;

    private void privateMethod() {} ;
    void defaultMethod () {};
    protected  void protectMethod(){} ;
    public void packageMethod{} ;

}

5、类的关联

[外链图片转存失败(img-Vl8qlTaA-1566550215184)(https://raw.githubusercontent.com/HealerJean/HealerJean.github.io/master/blogImages/1558673034009.png)]

2、时序图

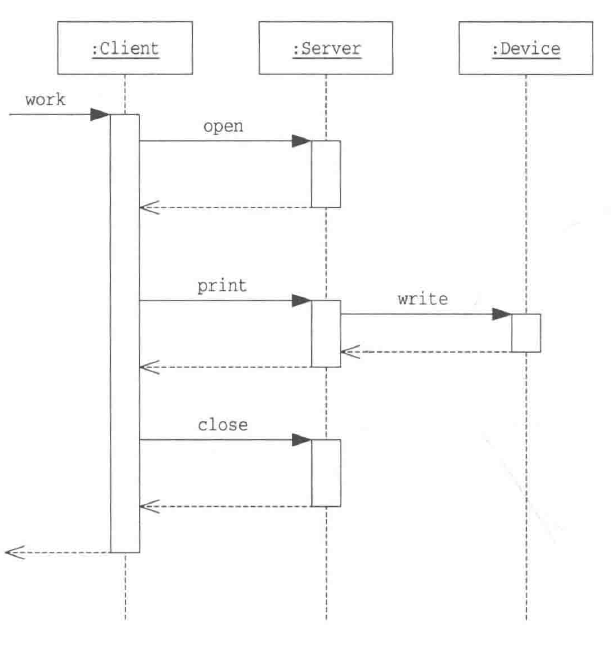

类图表示的是静态关系，时序图表示的是随时间发生变化的动态行为，时序图的阅读顺序是沿着生命线从上而下阅读

1、最上方的三个长方形，冒号后面是类名

2、每个实例都有一条虚线，这个虚线叫生命线，可以理解为时间自上而下流失 ，虚线下面有个细长的长方形，表示实例处于某种活动中

3、黑色箭头表示调用，虚线箭头表示返回方法，有一些时序图会省略这个返回箭头

具体分析：

• Client实例调用Client：work

• Client：work 调用了Server：open方法

• Server：open调用完成返回

• Client：work 调用了Server：print方法

• Server：print 调用了Device：write方法

• Device：write 调用完成返回

• Server：print 调用完成返回

• Client：work方法调用Server：close

• Server：close 调用完成返回

• Client：work 调用结束

public class Client {
    Server server ;
    void work(){
        server.open();
        server.print("HealerJean");
        server.close();
    }
}
class  Server{
    Device device ;
    void open(){}
    void print(String s) {
        device.write(s);
    }
    void close(){}
}
class Device {
    void write(String s) {}
}
