前提

理论类书籍通常都是由浅入深的讲解,从一个最简单的特例作为引子,再引申为更普遍的结论。这篇笔记里不对特例结论进行记载,直接记录普遍结论。

基本概念

电路理论有两个组成部分

  1. 电路分析:给定激励求响应
  2. 电路方法:实现响应搭电路

电的物理量

电流、电压、电荷、磁链、功率、能量

基尔霍夫定律

  1. KCL:节点电流代数和为零

  2. KVL:回路电压代数和为零

图论

  • 回路:每个节点连接2条支路
  • 树:连通,包含所有节点,不含回路
  • 割集:将图割成两个子图的一组最少支路

稳态电路分析方法

名称 简介 备注 优点 缺点
2b分析法 (n-1)个KCL+(b-n+1)个KVL+b个VAR=2b个方程 n:节点数 b:支路数 列方程简单,能求出所有节点、支路、元件的各个参数 有的时候只需要求解某一路或某几路的参数,计算过于繁琐
等效变换法 拥有相同VAR关系的等效网络间的变换 如电源模型等效变换 化简电路,方便求解 需要经验和灵感
支路分析法 (n-1)个KCL+(b-n+1)个KVL结合VAR=b个方程(b-n+1)个KVL+(n-1)个KCL结合VAR=b个方程 将2b分析法中的b个VAR结合到了KCL或KVL中 方程数比2b少了一半
节点分析法 (n-1)个节点电压方程\(\boldsymbol G_n\boldsymbol u_n=\boldsymbol I_n\) 记忆\(G_{ii}G_{ij}i_{sii}\)的含义 便于计算机编程计算 需要一定的记忆量
网孔分析法 (b-n+1)个网孔电流方程\(\boldsymbol R_n\boldsymbol i_n=\boldsymbol U_n\) 记忆\(R_{ii}R_{ij}u_{sii}\)的含义 和节点分析法对应 需要一定的记忆量
回路分析法 (b-n+1)个回路电流方程 网孔分析法的推广,记忆\(R_{ii}R_{ij}u_{sii}\)的含义 能用于非平面电路 寻找回路较为抽象
改进节点分析法 \(\begin{bmatrix}\boldsymbol G_n&\boldsymbol B\\\boldsymbol C& \boldsymbol D\end{bmatrix}\begin{bmatrix}\boldsymbol u_n\\\boldsymbol i\end{bmatrix}=\begin{bmatrix}\boldsymbol I_S\\\boldsymbol U_S\end{bmatrix}\)n+m-1个方程,m为附加电流变量数目 记忆\(\boldsymbol G_n\boldsymbol B\boldsymbol C\boldsymbol D\boldsymbol I_S\boldsymbol U_S\)的含义 适用于各种电路 记忆量大

常用等效变换

  1. 星形网络和三角网络变换\(R_{ij}=\frac{R_iR_j+R_iR_k+R_jR_k}{R_k}\) \(R_i=\frac {R_{ij}R_{ik}}{R_{ij}+R_{ik}+R_{jk}}\)

​ 2.电源位移

电路定理

  • 线性电路特性:

    1. 叠加:总响应等于各个激励单独作用时的响应之和。不作用的电压源短路,电流源开路。
    2. 齐性:激励和响应同时放大缩小相同倍数仍成立。
    3. 戴维南:二段网络等效为电压源串电阻。开路电压、等效电阻与端口u,i的关系式。
    4. 诺顿:二段网络等效为电流源并电阻。短路电流、等效电阻与端口u,i的关系式。
    5. 互易:仅含电阻的单一激励电路,激励和响应互换位置仍然成立。三种形式:电流源和短路电流,电压源和开路电压,电压源换短路电流、电流源换开路电压。
  • 也适用于非线性电路定理:

    1. 替代:支路上的无耦合元件可以用等于该支路电压/电流的电压源/电流源替代。
    2. 特勒根:第一定理本质是能量守恒,提供功率和等于消耗功率和,电路的支路电压和支路电流的乘积代数和为零。第二定理比较有意思。两个拓扑结构一样的电路,一个电路的支路电压(电流)和另一个电路对应支路的电流(电压)乘积代数和也为零。
    3. 对偶:对偶元素全部互换仍成立。

双口网络

双口网络常用类型

  • 开路电阻

    \[\begin{bmatrix}u_1\\u_2\end{bmatrix}=\begin{bmatrix}R_{11}&R_{12}\\R_{21}&R_{22}\end{bmatrix}\begin{bmatrix}i_1\\i_2\end{bmatrix}$$ $R_{ii}=\frac {u_i}{i_i}|_{i_j=0}$ $R_{ij}=\frac {u_i}{i_j}|_{i_i=0}$ \]

    \[\begin{bmatrix}i_1\\i_2\end{bmatrix}=\begin{bmatrix}G_{11}&G_{12}\\G_{21}&G_{22}\end{bmatrix}\begin{bmatrix}u_1\\u_2\end{bmatrix}$$ $G_{ii}=\frac {i_i}{u_i}|_{u_j=0}$ $G_{ij}=\frac {i_i}{u_j}|_{u_i=0}$ \]

    \[\begin{bmatrix}u_1\\i_1\end{bmatrix}=\begin{bmatrix}A&B\\C&D\end{bmatrix}\begin{bmatrix}u_2\\-i_2\end{bmatrix}=\boldsymbol T\begin{bmatrix}u_2\\-i_2\end{bmatrix} \]

    \(A=\frac {u_1}{u_2}|_{i_2=0}\) \(B=\frac {u_1}{-i_2}|_{u_2=0}\) \(C=\frac {i_1}{u_2}|_{i_2=0}\) \(D=\frac {i_1}{-i_2}|_{u_2=0}\)

  • 混合

    \[\begin{bmatrix}u_1\\i_2\end{bmatrix}=\begin{bmatrix}h_{11}&h_{12}\\h_{21}&h_{22}\end{bmatrix}\begin{bmatrix}i_1\\u_2\end{bmatrix}=\boldsymbol H\begin{bmatrix}i_1\\u_2\end{bmatrix} \]

    \(h_{11}=\frac {u_1}{i_1}|_{u_2=0}\) \(h_{12}=\frac {u_1}{u_2}|_{i_1=0}\) \(h_{21}=\frac {i_2}{i_1}|_{u_2=0}\) \(h_{22}=\frac {i_2}{u_2}|_{i_1=0}\)

    \[\begin{bmatrix}i_1\\u_2\end{bmatrix}=\begin{bmatrix}h^\prime_{11}&h^\prime_{12}\\h^\prime_{21}&h^\prime_{22}\end{bmatrix}\begin{bmatrix}u_1\\i_2\end{bmatrix}=\boldsymbol H^\prime\begin{bmatrix}u_1\\i_2\end{bmatrix} \]

    \(\boldsymbol H^\prime=\boldsymbol H^{-1}\)

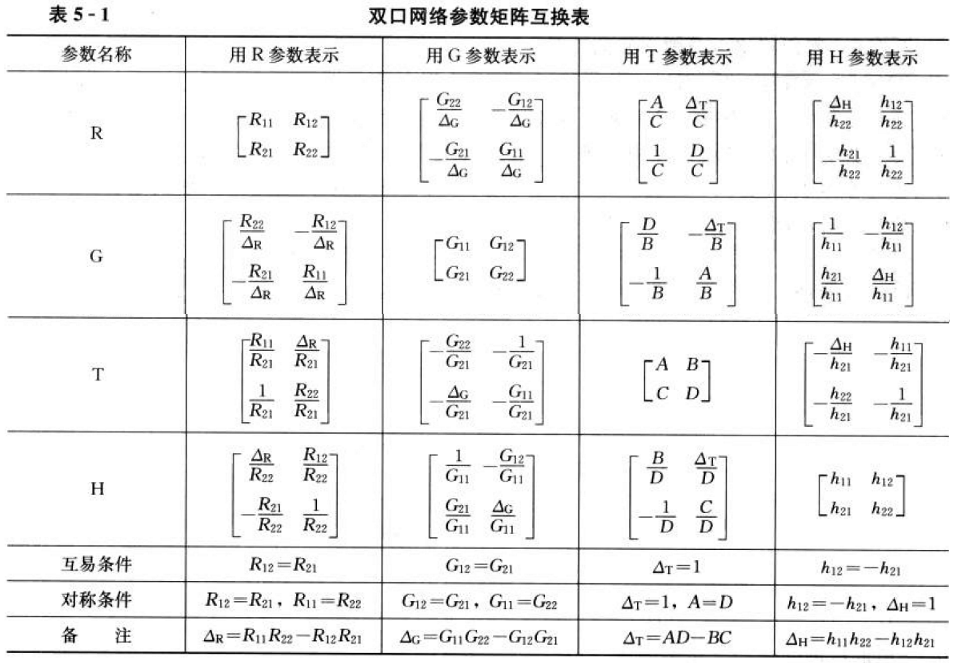

    双口网络参数矩阵互换表

双口网络连接

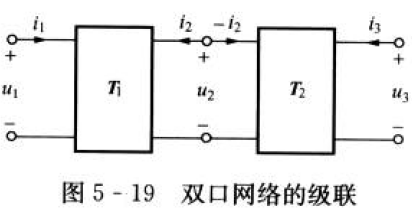

  • 级联:1输出接2输入。采用传输参数分析,\(\boldsymbol T=\boldsymbol T_1\boldsymbol T_2\cdots\boldsymbol T_n\)

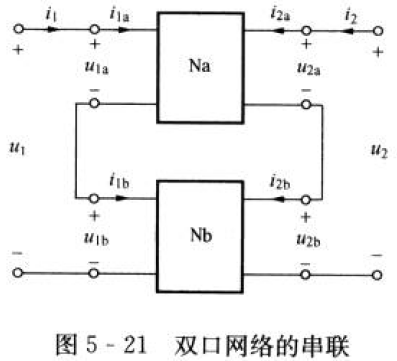

  • 串联:输入输出分别串接。\(\boldsymbol R=\boldsymbol R_1+\boldsymbol R_2+\cdots+\boldsymbol R_n\)

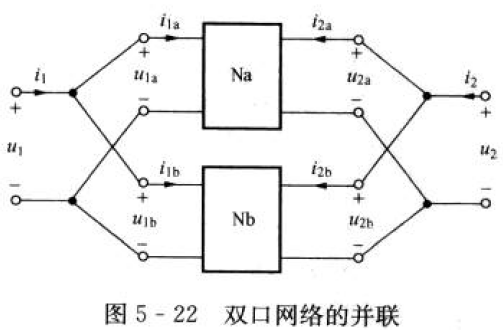

  • 并联:输入输出分别并联。\(\boldsymbol G=\boldsymbol G_1+\boldsymbol G_2+\cdots+\boldsymbol G_n\)

运放端口特性

\(u_o=A(u_+-u_-)\)

运放基本应用不在本书总结,会在其他随笔中做总结

回转器

\[\begin{bmatrix}u_1\\u_2\end{bmatrix}=\begin{bmatrix}0&-r\\r&0\end{bmatrix}\begin{bmatrix}i_1\\i_2\end{bmatrix} \]

可以将一个端口的电流(电压)转为另一个端口的电压(电流),可以将一个端口的电容(电感)转为另一个端口的电感(电容)

动态线性电路分析

n阶电路输入输出方程(n为电路中独立储能源元件数目):

\[a_n\frac {d^ny(t)}{dt^n}+a_{n-1}\frac {d^{n-1}y(t)}{dt^{n-1}}+\cdots+a_1\frac {dy(t)}{dt}+a_0y(t)=f_s(t) \]

换路:电源的接通和切断,电路参数的突然变化,电路结构的改变。

换路定则:电容电流(电感电压)为有限值时,电容上的电荷和电压(电感上的电流和磁链)不能跃变。

初始响应求解步骤:

  • 根据换路前稳态电路求出\(u_C(0_-)\text 和i_L(0_-)\)
  • 根据换路定则和\(t=0^+\)时刻电路响应

全响应

自由响应:在有损电路中也叫暂态响应

强迫响应:输入为常数或周期函数时也叫稳态响应

过渡过程求解步骤:

  • 求初始响应
  • 求强破响应(特技)
  • 求自由响应(通解),需要使用常微分方程相关知识
  • 全响应=强迫响应+自由响应

三要素法:对应一般一阶电路,求得初始值、稳态值和时间常数可以直接得出全响应方程

\[y(t)=y_p(t)+[y(t_{0+})-y_p(t_{0+})]e^{-\frac {t-t_{0+}}\tau} \qquad (t\geqslant t_{0+}) \]

全响应也可以表示为:全响应=零输入响应+零状态响应

特殊零状态响应

  • 阶跃函数\(\varepsilon(t)\):用来表征电路中的开关动作

  • 冲激函数\(\delta(t)\):筛选函数瞬间值,冲激响应可以使电容电压和电感电流跃变

  • 冲激响应为阶跃响应的导数

卷积

\(u_s(t)\otimes h(t)=\int_{0_-}^tu_s(\tau)h(t-\tau)d\tau\)

卷积满足交换律

状态方程

\(\boldsymbol y=\boldsymbol C\boldsymbol x+\boldsymbol D\boldsymbol u\) \(\boldsymbol y\)为输出向量,对于\(n\)个状态变量,\(m\)个输入,\(l\)个输出的电路。\(\boldsymbol C\)\(l\times n\)的矩阵,\(\boldsymbol D\)\(l\times m\)的矩阵。

直观法列写多阶线性时不变电路状态方程的步骤:

  • 选取独立电容电压和独立电感电流为状态量
  • 对每个独立电容,选用一个节点或割集;对每个独立电感,选用一个回路
  • 将方程中输入以外的非状态变量用状态变量和输入表示

正弦稳态电路分析

相量:描述了正弦量三要素中的振幅和初相,不包含频率信息

相量运算特性:唯一性,线性,微分\(ph[\frac{d^ni(t)}{dt^n}]=(j\omega)^n\dot {\boldsymbol I}\),积分\(ph[\int\cdots\int i(t)dt\cdots dt]=\frac 1{(j\omega)^n}\dot{\boldsymbol I}\)

平均功率\(P=UI\cos\theta\) \(\theta=\varphi_u-\varphi_i\) 无功功率\(Q=UI\sin\theta\)

视在功率\(S=UI\) 功率因数\(\cos\theta\) 复功率\(\tilde{S}=P+jQ=S\angle\theta\)

相量分析法:使用几何知识求解电路正弦网络函数

正弦网络函数:\(A_u(j\omega)\)\(A_i(j\omega)\)\(Y_T(j\omega)\)\(Z_T(j\omega)\)

频率特性曲线:幅频特性曲线、相频特性曲线

通频带BW:幅值大于最大值\(\frac 1{\sqrt2}\)的部分的频率范围,截止频率(转折频率)\(\omega_c\)

谐振与互感

谐振内容见电磁学相关内容

互感:电流从同名端流入,互感为正。耦合系数\(k=\frac M{\sqrt{L_1L_2}}\)

互感电路分析:

  • 互感消除:仅有二端和三端耦合电感的电路
  • 回路分析
  • 反映阻抗法:适用于变压器

三相电路

三组频率相同,相位差120°的交流系统

  • Y接法:\(\boldsymbol I_l=\boldsymbol I_{ph}\) \(\boldsymbol U_l=\sqrt3\boldsymbol U_{ph}\angle30^\circ\)

  • \(\triangle\)接法:\(\boldsymbol U_l=\boldsymbol U_{ph}\) \(\boldsymbol I_l=\sqrt3\boldsymbol I_{ph}\ang-30^\circ\)

非正弦周期信号分析

傅里叶展开:\(f(t)=A_0+\sum_{k=1}^\infty A_{km}\sin (k\omega t+\theta_k)\) A0为直流分量

谐波分析法:通过傅里叶展开后再由叠加原理叠加

周期性非正弦三相电中的6k+1次谐波组成正序,6k+5组成负序,6k+3组成零序,偶数次谐波都为0

非线性电路分析

PN结二极管低频下可以视为非线性电阻 \(i=I_S(e^{u/U_T}-1)\)

N形负阻、S形负阻

静态电阻和动态电阻(电阻变化率)

DP图图解法:将两个或多个非线性元件特性曲线进行叠加

静态工作点:DP图的交点

小信号分析法:在静态工作点附近使用泰勒级数展开,省略二次项。

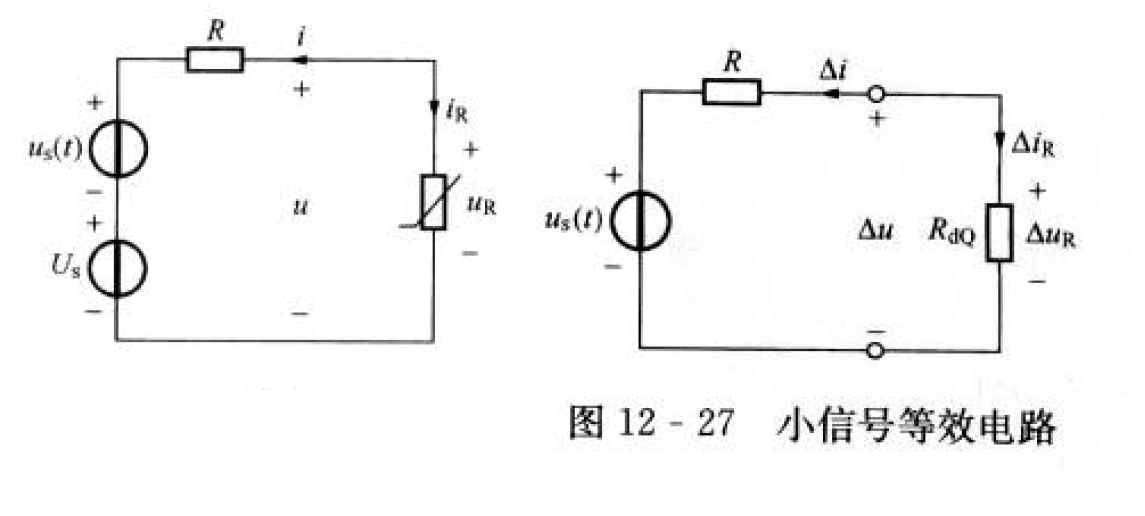

\[\begin{cases} \triangle i(t)+\triangle i_R(t)=0\\ \triangle u(t)-\triangle u_R(t)=0\\ \triangle u(t)=R\triangle i(t)+u_s(t)\\ \triangle u_R(t)=R_{dQ}\triangle i_R(t) \end{cases} \]

小信号电路于原电路有相同结构,差别在于把直流电源置零,非线性电阻用直流工作点处动态电阻代替

分段线性法:将特性曲线分段,每段都为线性特征,分别求解,可以使用动态路径法

线性动态电路复频域分析

主要思想是把时域的积分微分方程转化为s域的代数方程,方便运算,再将运算结果反变换还原为时域方程

拉氏变换的性质:

  • 唯一性

  • 线性

  • 时域微分性质:\(\mathscr{L}[\frac {d^nf(t)}{dt^n}]=s^nF(s)-s^{n-1}f(0_-)-s^{n-2}f^\prime(0_-)-\cdots -f^{(n-1)}(0_-)\)

  • 时域积分性质:\(\mathscr{L}[\int^t_{0_-}f(\tau)d\tau]=\frac {F(s)}s\)

  • 时域位移性质:时域位移后,象函数多一项因子\(e^{-st_0}\)

  • 频域位移性质:\(\mathscr{L}[f(t)e^{-at}]=F(s+a)\)

  • 卷积定理:\(\mathscr{L}[u_s(t)\otimes h(t)]=U_s(s)\cdot H(s)\)

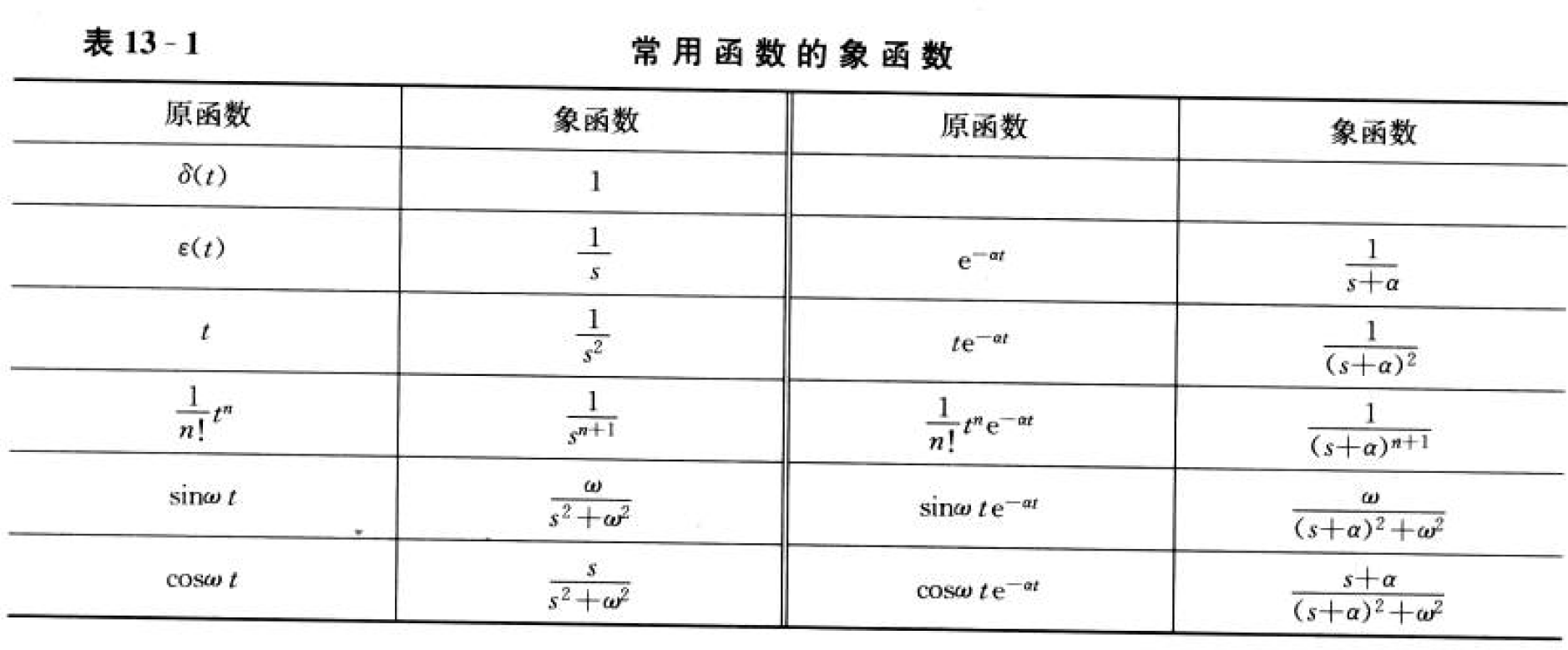

时域经过拉式变换后,会将象函数化简为常用函数的象函数中的有的象函数形式,其中,让分母为零的点为极点,分子为零的点为零点。

运算电路:将时域模型替换为s域模型

复频域的网络函数中,极点为电路固有频率,零点为输出为零的点。

电路代数方程矩阵形式

基本概念:

  • 关联矩阵:节点电流写出来的矩阵\(\boldsymbol A_a\)

  • 基本回路矩阵:回路电压写出来的矩阵\(\boldsymbol B_f\)

  • 基本割集矩阵:割集包含支路写出来的矩阵\(\boldsymbol Q_f\)

  • \(\boldsymbol {AB}^T_f=\boldsymbol 0 \qquad \boldsymbol Q_f\boldsymbol B_f^T=\boldsymbol 0\)

  • \(\boldsymbol A=[\boldsymbol A_l \quad \boldsymbol A_t],\boldsymbol B=[\boldsymbol 1_l \quad \boldsymbol B_t],\boldsymbol Q_f=[\boldsymbol Q_l \quad \boldsymbol 1_t]\)

  • 支路方程:

    \[\boldsymbol {\dot I}_b=\boldsymbol Y_b\boldsymbol {\dot U}_b+\boldsymbol Y_b\boldsymbol {\dot U}_s-\boldsymbol {\dot I}_s\\ \boldsymbol {\dot U}_b=\boldsymbol Z_b\boldsymbol {\dot I}_b+\boldsymbol Z_b\boldsymbol {\dot I}_s-\boldsymbol {\dot U}_s\\ \boldsymbol M\boldsymbol {\dot I}_b+\boldsymbol N\boldsymbol {\dot U}_b=\boldsymbol {\dot U}_s+\boldsymbol {\dot I}_s \]

分析方法:

  • 节点电压:

    \[\boldsymbol Y_n=\boldsymbol A\boldsymbol Y_b\boldsymbol A^T\\ \boldsymbol {\dot J}_n=\boldsymbol A\boldsymbol {\dot I}_s-\boldsymbol A\boldsymbol Y_b\boldsymbol {\dot U}_s\\ \boldsymbol Y_n\boldsymbol {\dot U}_n=\boldsymbol {\dot J}_n \]

  • 回路电流:

    \[\boldsymbol Z_l=\boldsymbol B_f\boldsymbol Z_b\boldsymbol B_f^T\\ \boldsymbol {\dot U}_l=\boldsymbol B_f\boldsymbol {\dot U}_s-\boldsymbol B_f\boldsymbol Z_b\boldsymbol {\dot I}_s\\ \boldsymbol Z_l\boldsymbol {\dot I}_l=\boldsymbol {\dot U}_l \]

  • 割集电压:

\[\boldsymbol Y_t=\boldsymbol Q_f\boldsymbol Y_b\boldsymbol Q_f^T\\ \boldsymbol  {\dot J}_t=\boldsymbol Q_f\boldsymbol  {\dot I}_s-\boldsymbol Q_f\boldsymbol Y_b\boldsymbol  {\dot U}_s\\ \boldsymbol Y_t\boldsymbol  {\dot U}_t=\boldsymbol  {\dot J}_t \]

  • 稀疏表格法:2b+n个变量的矩阵

\[\text {KCL:}\boldsymbol {A{\dot I}}_b=\boldsymbol 0\\ \text {KVL:}\boldsymbol {\dot U}_b-\boldsymbol {A^T{\dot U}}_n=\boldsymbol 0\\ \boldsymbol M\boldsymbol {\dot I}_b+\boldsymbol N\boldsymbol {\dot U}_b=\boldsymbol {\dot U}_s+\boldsymbol {\dot I}_s \]

​ 合并为:

\[\begin{bmatrix}\boldsymbol A&\boldsymbol 0&\boldsymbol 0\\ \boldsymbol 0&\boldsymbol 1& -\boldsymbol A^T\\ \boldsymbol M&\boldsymbol N&\boldsymbol 0\end{bmatrix} \begin{bmatrix} \boldsymbol {\dot I}_b\\\boldsymbol {\dot U}_b\\\boldsymbol {\dot U}_n\end{bmatrix}=\begin{bmatrix} \boldsymbol 0\\\boldsymbol 0\\\boldsymbol F_s\end{bmatrix} \]

分布参数电流

电报方程:

\[-\frac {\partial u}{\partial x}=R_0i+L_0\frac{\partial i}{\partial t}\\ -\frac {\partial i}{\partial x}=G_0u+C_0\frac{\partial u}{\partial t} \]

频域形式:

\[-\frac {\mathrm{d} \dot U}{\mathrm{d} x}=(R_0+j\omega L_0)\dot I=Z_0\dot I\\ -\frac {\mathrm{d} \dot I}{\mathrm{d} x}=(G_0+j\omega C_0)\dot U=Y_0\dot U\\ \gamma=\alpha+j\beta=\sqrt {Z_0Y_0}=\sqrt {(R_0+j\omega L_0)(G_0+j\omega C_0)}\\ Z_c=\sqrt{\frac {Z_0}{Y_0}}=\sqrt \frac{(R_0+j\omega L_0)}{(G_0+j\omega C_0)} \]

通解:

\[\dot U=A_1e^{-\gamma x}+B_1e^{\gamma x}\\ \dot I=\frac {A_1}{Z_C}e^{-\gamma x}-\frac {B_1}{Z_C}e^{\gamma x} \]

传输矩阵:

\[\boldsymbol T=\begin{bmatrix}\cosh \gamma l&Z_c\sinh \gamma l\\ Y_c\sinh \gamma l &\cosh \gamma l \end{bmatrix} \]

波的反射:

电报方程的频域通解形式中的两项分别是入射波分量和反射波分量

反射系数:\(N=\frac {Z_2-Z_C}{Z_2+Z_C}e^{-2\gamma x\prime }\) Z2为终端阻抗,Zc为传输线特性阻抗,x'为点到终端的距离,γ为传播常数

输入阻抗与反射系数的关系:\(N=\frac {Z-Z_c}{Z+Z_c}\) Z为输入阻抗

无畸变线

\(\frac {L_0}{R_0}=\frac {C_0}{G_0}\qquad \gamma=\sqrt{R_0G_0}+j\omega \sqrt{L_0C_0}\qquad Z_c=\sqrt{\frac{L_0}{C_0}}\)

无损耗线

是无畸变线的特例

\(R_0=0\quad G_0=0\qquad \gamma=j\omega \sqrt{L_0C_0}\qquad Z_C=\sqrt{\frac{L_0}{C_0}}\)

驻波:波腹、波节位置固定

有限长无损线:可以作为储能元件,可以作为阻抗变换器

高频传输线可以当作无损耗线

无损号线的反射:柏德生法则,将反射瞬间电路等效为集中参数电路

无损号线的折射:略
