微机原理与汇编语言--第七周作业

一、选择题
（一）若要检查AX寄存器中的D12位是否为1，但不改变其中的值，应该用（ A ）指令。
A、TEST AX，1000H B、OR AX，1100H
C、XOR AX，1000H D、AND AX，1000H
（二）CPU在执行OUT DX，AL指令时，（ D ）寄存器的内容送到地址总线上。
A、AX B、CX C、DX D、AL
（三）CPU在执行OUT DX，AL指令时，（ D ）寄存器的内容送到数据总线上。
A、AX B、CX C、DX D、AL
（四）8086 CPU在执行IN AL，DX指令时，AL寄存器的内容由（ A ）上输入。
A、数据总线 B、地址总线 C、存储器 D、硬盘
（五）在利用总线对存储器进行访问时，地址信号有效和数据信号有效的时间关系应该是（ A ）
A、地址信号较先有效 B、二者同时有效
C、数据信号较先有效 D、同时高电平
（六）当 8086 CPU 采样到 READY=0 ，则 CPU 将（ D ）。
A、执行停机指令 B、重新发送地址码
C、执行空操作指令 D、插入等待周期

二、填空题
（一）总线信号分成三组，分别是数据总线、地址总线和控制总线。
（二）CMP CX，1A2CH指令之后是JZ指令，发生转移的条件是CX= 0 ，此时ZF=1 。
（三）8086 CPU中用于选择CPU工作模式的引脚是 MN/MX/ 。
（四）8086 CPU中用于选择访问对象的引脚是 M/IO 。
（五）8086 CPU用 ALE 引脚的信号下降沿在T1结束时将地址信息锁存在地址锁存器中。
（六）8086 CPU的外部中断引脚有 INTA/ 和INTR两个。
（七）8086 CPU执行指令“MOV [SI], DX”时，在其引脚上将产生存储器写总线操作；CPU预取指令时，在其引脚上将产生____存储器读 _总线操作。
（八）占用总线进行数据传输，一般需要经过总线请求和仲裁、__寻址、数据传送和结束4个阶段。
（九）存储系统中的局部性原理可以从时间局部性和空间局限性两个方面来理解。
（十）8086 CPU无等待的总线周期由_4_个T状态组成。
（十一）如果8086 CPU处理器的时钟频率为500MHz，则每个时钟周期T的持续时间为2ns。

三、分析题

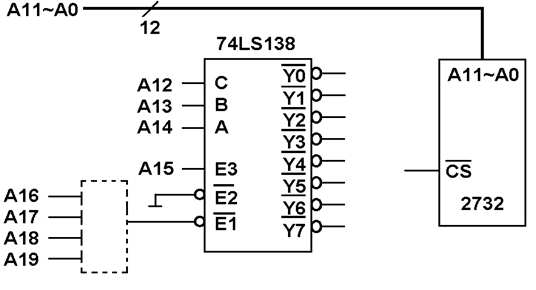

（一）设计一个存储器接口电路，其中部分电路给出如下图所示，要求该存储系统的地址范围为0DC000H～0DCFFFH，可增加的器件可以是基本门电路（与门、或门、非门、与非门、或非门），完成74LS138同CS的连接，画出虚线框中门电路。

两个异或+1个异或
（二）(选做)在8086 CPU处理器系统中，假设地址总线A19～A15输出01100时译码电路产生一个有效的片选信号，选中一个存储器芯片，A14～A0用作片内寻址。请计算出这个芯片对应的主存空间的物理地址范围？这个芯片容量是多大？
