通信实务—5.固定通信网

一、固定电话网

1.固定电话网的特点

固定电话网主要用于支持语音通信。语音业务的特点是传输速率恒定、对实时性要求高。为满足语音通信的特点，固定电话网采用电路交换方式。PSTN采用电路交换技术、多级分级网络结构。其中，电路交换是PSTN网络最有代表性的特征。早期的PSTN采用模拟技术，难以保证电信网络设备的性能，网络资源利用率难以提高，难以保证电信业务质量，不适合支持数据类非实时业务。

2.电路交换

2.1 电路交换的含义

电路交换技术是一种为用户的每一个呼叫建立一个专用连接的技术。一个连接一旦建立， 就一直被一对用户固定占用，无论他们是否通信，都不能被其他用户所共享。

在早期的电话网中，一个连接实际上就是一条物理链路(空分交换方式)。直到后来发明 了时分多路复用 (TDM) 技术，可以将一条物理链路划分为多个时隙，这样为每一个呼叫建立的连接就变成了传输链路中不同时隙之间的连接(时分交换方式)。但无论是物理传输链路还是 TDM 时隙，建立起来的连接仍然是一条专用通道，同样也只能出一对用户固定占用，而不能被其他用户共享。完成电路交换的交换设备是电话交换机，现代电话网的电话交换机普遍采用程控数字交 换系统，由硬件和软件两部分组成。

2.2 电路交换通信过程

①电路建立阶段：通过呼叫信令完成逐个节点的接续过程，建立起一条端到端的通信电路。

②通信阶段：在已经建立的端到端的直通电路上透明地传送信号。

③电路拆除阶段：完成一次连接信息传送后，拆除该电路的连接，释放节点和信道资源。

2.3 电路交换的特点

(1)采用面向连接的工作方式。当主叫摘机发起呼叫时， 首先在与主被叫用户之间建立一条端到端的通话电路，即语音通路；然后在已经建立的端到端的直通电路上透明地传送语音信息；通话结束时拆除该连接，释放节点和信道资源。

(2)采用同步时分复用技术。电话网采用同步时分复用方式，固定分配带宽，多路语音信号分时使用一条物理传输链路。一个传输链路由多个时隙构成，每路语音信号占用一个时隙(带宽恒定)，可依据时间位置来区分每一路语音信号。

(3)对用户信息的透明传输。为保证语音传输的实时性，电话网对用户信息不做任何处理，透明传输。

2.4 电路交换的优点

①信号传输的时延小，对于一次连接来说，传输时延固定不变。

②传输效率比较高，语音信号在通路上"透明"传输，交换机对用户的信息不做任何处 理，因此不需要添加用于控制的信息，在信号传输和处理方面的开销都比较小。

③利用电路交换网络传送数据信息时，数据信号的编码方法和信息格式不受限制。

3.固定电话网的组成

3.1 电话网等级结构的概念

就全国范围内的电话网而言，很多国家采用等级结构。等级结构就是把全网的交换局划分成若干个等级，最高等级的交换局间直接互连，形成网形网。而低等级的交换局与管辖它的高等级的交换局相连，形成多级汇接辐射网即星形网。所以，等级结构的电话网一般是复合形网。

3.2 等级结构的级数选择

(1)全网的服务质量，如接通率、接续时延、传输质量、可靠性等。

(2) 全网的经济性，即网络建设与运营的总费用因素。另外，还应考虑国家幅员的大小， 各地区的地理状况，政治、经济条件以及地区之间的联系程度等因素。

3.3 我国电话网的等级结构

早在 20 世纪 70 年代电话网建设初期，由于当时长途话务流量的流向与行政管理的从属关系几乎一致，呈纵向的流向，原邮电部明确规定我国电话网的网络等级分为五级，由一、 二、三、四级长途交换中心和一级本地网端局组成。

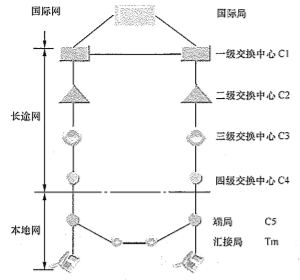

电话网由长途网和本地网两部分组成。长途网设置一级、二级、三级、四级长途交换中心，分别用 C1、 C2、 C3 和 C4 表示；本地网设置汇接局和端局两个等级的交换中心，分别用 Tm 和 C5 表示，也可只设置端局一个等级的交换中心。

五级结构的电话网在网络发展的初级阶段是合理可行的，这种结构在电话网由人工向自动、模拟向数字的过渡中起了较好的作用。然而，在信息通信行业高速发展的今天，非纵向话务流量日趋增多，新技术、新业务层出不穷，多级网络结构的不足日益明显。就全网的服务质量而言表现如下：

①有效性差。转接段数多导致接续时延长、传输损耗大、接通率低。例如，两个跨地市的县级用户之间的呼叫，需经 C4， C3、 C2 等多级长途交换中心转接。

②可靠性差。在多级长途网中，一旦某节点或某段电路出现故障，将会造成局部阻塞。

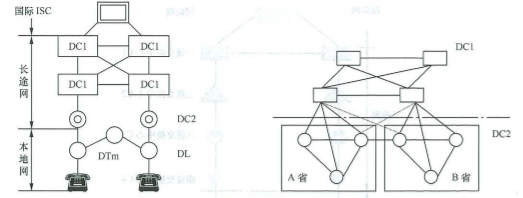

此外，从全网的网络管理、运行维护来看，网络结构划分得越细，交换等级数量就越多， 导致网管工作复杂、繁重，同时也不利于新业务网的开放，难以适应支撑网的建设。 由于五级结构电话网的上述问题，我国电话网现在已经由五级过渡到了三级，即二级长途电话网加本地电话网。 国内长途交换中心分为两个等级，其中汇接全省转接(含终端)长途话务的交换中心为省级中心，用 DC1表示；汇接本地网长途终端话务的交换中心用 DC2 表示。

(1)一级交换中心。一级交换中心(DC1)为省(自治区、直辖市)长途交换中心，其职能主要是汇接所在省(自治区、直辖市)的省际长途来去话务和一级交换中心所在本地网的长途终端话务。 DC1之间以网状相连。地(市)本地网的 DC2 与本省(自治区)所属的 DC1 均以星形方式相连。

(2) 二级交换中心。二级交换中心(DC2) 是长途网的长途终端交换中心，其职能主要是汇接所在本地网的长途终端话务。

各地市的 DC2 之间以网状或不完全网状相连；根据话务流量流向，二级交换中心也可以与非从属一级交换中心 DC1 建立直达电路群。 全网演变为三级时，两端局之间最大的串接电路段数为 5 段，串接交换中心数最多为 6 个。

3.4 国际电话网

国际电话网采用三级网络结构，由 CT1、CT2 和 CT3 三级国际交换中心和它们之间的长途电路组成，用于疏通不同国家之间的国际长途话务。 一级国际交换中心 CT1一般设置在较大的地理区域内，以汇接该区域的国际长途话务；二级国际交换中心 CT2 一般设置在每个 CT1 区域内的一些国际话务量较大的国家和地区；三级国际交换中心 CT3 则设置在每个国家，通常称为国际出口局或国际接口局，它将国内长途网和国际长途网连接起来。各 CT1 局之间均有直达电路，成网状连接；CT1 至 CT2、 CT2 至 CT3 采用分区汇接方式。

二、分组交换网

1.分组交换的基本概念

分组交换网采用分组交换方式，其核心思想是存储转发。有别于电路交换方式中一对通信用户占用一条通信链路的情况，分组交换是将用户数据进行分组打包，然后根据传输链路的忙闲状态和链路质量等因素进行路由选择，将这些数据分组经由不同的传输链路传送到目的地。

1.1 分组交换的概念

分组交换中数据传输的最小单位是可变长度分组，它由分组体和分组头构成。分组头含有控制信息和选路信息等，分组体承载要传送的用户数据。

分组交换机对接收到的分组进行暂时存储，检测分组传输中有无差错，分析该分组头中有关选路的信息，进行路由选择，并在选择的路由(对应的端口)上进行排队，等待转发。

1.2 分组的传输方式

(1)虚电路方式。

虚电路方式是面向连接的传送方式，数据传输需要经历连接建立、数据传输和连接拆除 3 个阶段。虚电路方式有以下特点：

①分组头简单。

②传输效率高。

③对传输线路故障敏感。

④接收到的分组不会失序，适于传送连续的数据流。

虚电路分为两种：交换虚电路 (SVC) 和永久虚电路 (PVC)。 SVC 是指在每次呼叫时用户通过发送呼叫请求分组来临时建立虚电路的方式。 PVC 是指应用户预约，由网络运营者为之建立固定的虚电路，无需每次呼叫时建立虚电路， 而是直接进入数据传送阶段。

(2) 数据报方式。数据报方式是无连接的信息传送方式，即一个通信的每个分组经过每个节点都要独立地进行选路。 数据报方式的特点如下：

①分组头复杂。

②传输效率较低。

③选路灵活，可避开拥塞或故障线路，提高可靠性。

④到达分组会出现失序现象，需要重新排序，适于传输询问/响应型业务。

1.3 分组交换的工作原理及技术特点

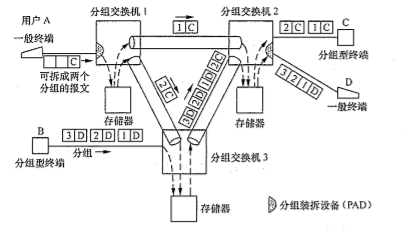

(1)分组交换的工作原理。假设分组交换网有 3 个 交换中心(又称交换节点)，分别设有分组交换机 1、 2、 3。图中画出了 A、 B、 C、 D 4 个数据用户终端，其中 B 和 C 为分组型终端， A 和 D 为一般终端。分组型终端以分组的形式发送和接收信息，而一般终端(即非分组型终端)发送和接收的不是分组，而是报文(或字符流)。所以，一般终端发送的报文要由分组装拆设备 PAD 将其拆成若干个分组，以分组的形式在网中传输和交换；若接收终端为一般终端，则由 PAD 将若干个分组重新组装成报文再送给一般终端。

图中存在两个通信过程，分别是非分组型终端 A 和分组型终端 C 之间的通信，以及分组型终端 B 和非分组型终端 D 之间的通信。

非分组型终端 A 发出带有接收终端 C 地址号的报文，分组交换机 1 将此报文拆成两个分组，存入存储器并进行路由选择，决定将分组 C1 直接传送给分组交换机 2，将分组 C2 先传 给分组交换机 3 (再由交换机 3 传送给分组交换机 2)，路由选择后，等到相应路由有空闲， 分组交换机 1 便将两个分组从存储器中取出送往相应的路由。其他相应的交换机也进行同样的操作，最后由分组交换机 2 将这两个分组送给接收终端 C 。由于 C 是分组型终端，因此在 交换机 2 中不必经过 PAD，直接将分组送给终端 C。

图中另一个通信过程，分组型终端 B 发送的数据是分组，在交换机 3 中不必经过 PAD， D1、D2、D3这 3 个分组经过相同的路由传输，由于接收终端为一般终端，所以在交换机 2 由 PAD 将 3 个分组组装成报文送给一般终端 C。

①来自不同终端的不同分组可以去往分组交换机的同一出线，这就需要分组在交换机中排队等待，一般本着先进先出的原则(也有采用优先制的)，等到交换机相应的输出线路有空闲时，交换机对分组进行处理并将其送出。

②一般终端需经分组装拆设备 (PAD) 才能接入分组交 换网。

(2)分组交换的技术特点。分组交换的技术特点如下：

①采用统计时分复用，实现动态分配带宽。

②采用逐段独立的差错控制和流量控制，以保证数据通信的可靠性。

2.分组交换网协议及性能特点

2.1 分组交换网协议概述

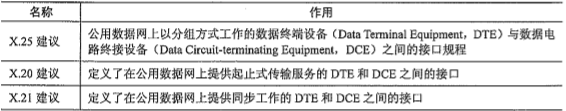

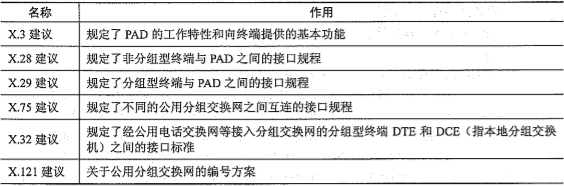

分组交换网的通信协议是由原 CCITT (现在更名为 ITU-T) 制定的 X 系列建议，常用的 X 系列建议如下：



2.2 X.25 建议

X.25 建议是分组交换网的核心协议，所以在有些情形下也把分组交换网简称为 X.25 网。

X.25 接口协议于 1976 年首次提出，它是在加拿大 DATAPAC 公用分组网相关标准的基 础上制定的，在 1980 年、 1984 年、 1988 年和 1993 年又进行了多次修改，是使用最广泛的分组交换协议。

X.25 建议是分组型 DTE 和 DCE 之间的接口协议，该协议的制定实现了接口协议的标准化，使得各种分组型 DTE 能够自由地连接到各种分组交换网上。

作为用户设备和网络之间的接口协议， X.25 建议主要定义了数据传输链路的建立、保持和释放过程所需遵循的标准，数据传输过程中进行差错控制和流量控制的机制以及提供的基本业务和可选业务等。 X.25 建议最初为 DTE 接入分组交换网提供了虚电路和数据报两种接 入方式，自 1984 年之后， X.25 建议取消了数据报方式。

X.25 建议采用分层的体系结构，自下而上分为 3 层：物理层、数据链路层和分组层，分别对应于 OSI 参考模型的下 3 层。各层在功能上相互独立，每一层接受下一层提供的服务，同时也为上一层提供服务。在接口的对等层之间通过通信协议进行信息交换的协商、 控制和信息的传输。

X.25 建议是标准化的接口协议，任何要接入到分组交换网的终端设备必须在接口处满足协议的规定。要接入到分组交换网的终端设备不外乎两种:一种是具有 X.25 建议的处理能力，可直接接入到分组交换网的终端，称为分组型终端 ( PT); 另一种是不具有 X.25 建议的处理能力必须经过协议转换才能接入到分组交换网的终端，称为非分组型终端 (NPT)。

(1)物理层。 X.25 的物理层协议规定了 DTE 和 DCE 之间接口的电气特性、功能特性和机械特性以及协议的交互流程。与分组交换网的端口相连的设备称为 DTE，它可以是同步终端或异步终端，也可以是通用终端或专用终端，还可以是智能终端。 DCE 是 DTEDTE 远程通信传输线路的终接设备，主要完成信号变换、适配和编码功能。对子模拟传 输线路，它一般为调制解调器 (Modem); 对于数字传输线路，则为多路复用器或数字信道接口设备。 物理层完成的主要功能如下：

① DTE 和 DCE 之间的数据传输。

②在设备之间提供控制信号。

③为同步数据流和规定比特速率提供时钟信号。

④提供电气地。

⑤提供机械的连接器(如针、插头和插座)。

X.25 物理层协议可以采用的接口标准有 X.21 建议、 X.21 bis 建议以及 V 系列建议。

(2) 数据链路层。 X.25 数据链路层协议是在物理层提供的双向信息传输通道上，控制信息有效、可靠地传送的协议。 X.25 的数据链路层协议采用的是 HDLC (高级数据链路控制规程)的一个子集平衡链路访问规程 (LAPB) 协议。 HDLC 提供两种链路配置: 一种是平衡配置；另一种是非平衡配置。非平衡配置可提供点到点链路和点到多点链路。平衡配置只提供点到点链路。由于 X.25 数据链路层采用的是 LAPB 协议，所以 X.25 数据链路层只提供点到点的链路方式。 数据链路层的主要功能如下：

①负责数据链路的建立、维持和拆除。数据链路层完成的主要功能就是建立数据链路， 利用物理层提供的服务为分组层提供有效、可靠的分组信息。 X.25 数据链路层所完成的工作主要可以分为 3 个阶段， 即数据链路层所处的 3 种状态: 链路建立、信息传输和 链路断开。

②差错控制， 对数据帧进行检错和纠错。

③流量控制等。

(3)分组层。 X.25 分组层是利用数据链路层提供的可靠传送服务，在 DTE 和 DCE 接口之间控制虚呼叫分组数据通信的协议。其主要功能如下：

①支持 SVC 和 PVC。

②建立和清除交换虚电路连接。

③为交换虚电路和永久虚电路连接提供有效、可靠的分组传输。

④监测和恢复分组层的差错。

X.25 的优点是经济实惠、安装容易、传输可靠性高、适用于误码率较高的通路。 X.25 的缺点是反复的错误检查过程颇为费时并加长传输时间，协议复杂、时延大，分组 长度可变， 存储管理复杂。

3.中国公用分组交换网

1989 年 11 月 ， 中国建成第一个公用分组交换数据网试验网络。 1992 年起，原邮电部开始着手建设新的公用分组交换数据骨干网 (China Public Packet Switched Data Network , CHINAPAC)，该网于 1993 年建成并正式投入使用。

CHINAPAC 用 DPN-100 系列设备， 由全国 3 1 个省、直辖市、自治区的 32 个交换中心组成(其中北京有两个)。网络管理中心设在北京，汇接中心分别设在北京、上海、南京、武 汉、广州、西安、成都、沈阳 8 个城市；国际出入口局设在北京，辅助出入口局设在上海， 中国港澳地区出入口局设在广州。 汇接中心采用完全网拓扑结构，网内每个交换中心都具有两个或两个以上不同汇接方向的中继电路，以确保网络安全可靠。交换中心之间根据业务量的大小和网络可靠性的要求可设置高效路由。

CHINAPAC 除了骨干网外，还有各省、市的地区网，地区网由各省、市地区交换中心组成。骨干网与各省、市地区的各交换中心采用辐射式连接。地区的每个交换机可具有两个或两个以上不同方向的中继电路。

CHINAPAC 可与 PSTN、 VSAT 网、用户电报网、各地区分组交换网、国际及中国港澳地区分组交换网及局域网相连，也可以与计算机的各种主机及终端相连，可通过 PAD与非分 组终端相连。 CHINAPAC 可以提供基本业务功能(交换虚电路和永久虚电路)， 还可提供任选业务(如闭合用户群、快速选择业务、反向计费业务、阻止呼入/呼出业务及呼叫转移)和新业务功能(如虚拟专用网、广播业务、帧中继、令牌环型局域网的智能桥功能、异步轮询接口功能及中继线带宽的动态分配等功能)。另外， CHINAPAC 上还可以开放电子邮件系统和存储转发传真系统等增值业务。

分组交换方式的重要意义在于：创建了无连接寻址方式、统计复用方式和异步传递方式， 为后来发明 ATM 技术和 IP 技术体系奠定了基础。

三、数字数据网

1.DDN的概念及特点

1.1 什么是DDN

DDN 是利用数字信道来传输数据信号的数据传输网(即利用 PCM 信道传输数据信号)。 更确切地讲， DDN 是以满足开放系统互连数据通信环境为基本需要，采用数字交叉连接技术和数字传输系统，以提供高速数据传输业务的数字数据传输网。

公用 DDN 提供多种业务，以满足各类用户的需求，它能向用户提供 200bit/s~2Mbit/s 速率任选的半永久性连接的数字数据传输信道。所谓半永久性连接是指所提供的信道属于非交换型信道(用户数据信息是根据事先约定的协议，在固定通道带宽和预先约定速率的情况 下顺序连续传输)，但在传输速率、到达地点与路由选择上并非完全不可改变。 一旦用户提出改变的申请，由网络管理人员，或在网络允许的情况下由用户自己对传输速率、传输数据的目的地与传输路由进行修改，但这种修改不是经常性的，所以称为半永久性交叉连接或半固定交叉连接。由此可见， DDN 不包括交换功能，只能采用数字交叉连接与复用装置(如果引 入交换功能，就构成数字数据交换网)。

1.2 DDN的特点

DDN 采用半永久性交叉连接，克服了固定性永久连接数据通信专用链路的不灵活性和分组交换网处理速度慢、传输时延大等缺点。

(1)传输速率高，网络时延小。 DDN 采用 PCM 数字信道，每数字话路的传输速率可达 64kbit/s。采用半永久性交叉连接可使 DDN 网络时延减小。

(2) 传输质量好。 DDN 采用数字信道传输，沿途可每隔一定距离设置一个再生中继器， 以消除传输中的信道噪声积累和信号失真积累，可有效降低误码率。另外，由于 DDN 多采用光纤传输，进一步保证了较高的传输质量。

(3)传输距离远。采用再生中继传输方式，可有效延长通信距离。

(4) 传输安全可靠。 DDN 通常采用多路由的网状网或不完全网状网拓扑结构，因此中继传输段中任何一个节点发生故障(只要不是最终一段用户线)， 节点均会自动迁回改道， 保障数据通信畅通。

(5) 透明传输。在 DDN中，数据通信的规程和协议由智能化用户终端完成， DDN本身不受任何规程的约束，是一个全透明传输网，这也正是提高 DDN 传输速率、降低传输时延的重要前提之一。

(6) DDN 的网络运行管理简便。正是由于 DDN 把检错纠错等规程协议功能转移到智能化的数据终端设备上，因而使得网络运行中间的管理、监督等环节简化且易操作。

2.DDN的组成及网络结构

2.1 DDN的组成

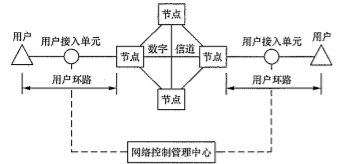

DDN 由 DDN 节点、数字信道、用户环路和网络控制管理中心组成。

(1) DDN 节点。从组网功能来分， DDN 的节点可分为用户节点、接入节点和 2Mbit/s 中继节点 (E1 节点)。从网络结构来分， DDN 的节点可分为一级干线网节点、二级干线网节点及本地网节点。

用户节点主要为 DDN 用户入网提供接口并进行必要的协议转换。用户节点包括小容量时分复用设备以及 LAN 通过帧中继互连的桥接器、路由器等。其中，小容量时分复用设备也可包括压缩语音/G3 传真用户接口。

接入节点主要为 DDN 的各类业务提供接入功能，主要包括Nx64kbit/s (N= 1 ~31 ),  2048kbit/s 数字信道的接口， Nx64kbit/s的复用，小于 64kbit/s 的子速率复用和交叉连接，帧中继业务用户的接入，压缩语音/G3 传真用户的接入功能等。

E1 节点用于网上的骨干节点，执行网络业务的转接功能，主要提供 2048kbit/s (E1)接 口，对 Nx64kbit/s 进行复用和交叉连接，收集来自不同方向的 Nx64kbit/s 电路，并把它们归并到适当方向的 E1 输出，或直接接到 E1 进行交叉连接。

枢纽节点用于 DDN 的一级干线网和各二级干线网。它与各节点通过数字信道相连，容量大，因而发生故障时的影响面大。在设置枢纽节点时，可考虑备用数字信道的设备，同时合理地组织各节点互连，充分发挥其效率。

(2)数字信道。各节点间数字信道的建立要考虑其网络的拓扑结构，网络中各节点间的数据业务量的流量、流向以及网络的安全。网络的安全问题主要考虑的是在网络中任一节点或与它相邻的节点相连接的数字信道发生故障时，该节点会自动转到迁回路由以保持通信正常进行。

(3)用户环路。用户环路又称'用户接入系统，包括用户设各、用户线和用户接入单元。 用户设备通常是数据终端设备(如电话机、传真机、个人计算机以及用户自选的其他用户终端设备〉。用户线一般采用市话电缆的双绞线。用户接入单元可由多种设备组成，对数据通信而言，通常是基带型或频带型单路或多路复用传输设备。

(4) 网络控制管理中心。网络控制管理是保证全网正常运行，发挥其最佳性能效益的重要手段。网络控制管理一般应具有以下功能：用户接入管理(包括安全管理)，网络结构和业务的配置，网络资源与路由管理，实时监视网络运行，维护、告警、测量和故障区段定位，网络运行数据的收集与统计，计费信息的收集与报告等。

2.2 DDN的网络结构

我国 DDN 依据网络组建、运营、管理的地理区域，可分为级干线网、 二级干线网和本地网。不同等级的网络主要用 2048kbit/s的数字信道互连，也可用 Nx64kbit/s 的数字信道互连。按照网络的功能层次划分， DDN 可分成核心层、接入层和用户层。

(1)一级干线网。一级干线网由设置在各省、自治区、直辖市的节点组成，提供省间长途 DDN 业务，一级干线网可在省会和省内较大规模城市中设置节点。此外，还可根据国际电路的组织和业务需求设置国际出入口节点，国际的信道应优先使用 2048kbit/s 数字信道， 也允许采用 1544kbit/s 数字信道，但此时该出入口节点应提供 1544kbit/s和 2 048kbit/s 之间的转换功能。为减少备用线的数目，或充分提高备用数字信道的利用率，在一级和二级干线网中，应根据电路组织情况、业务量和网络可靠性要求，选定若干节点为枢纽节点，连接至其他国家或地区。 一级干线网的核心层节点互连应遵照下列要求：

①枢纽节点之间采用全网状网连接。

②非枢纽节点应至少与两个枢纽节点相连。

③国际出入口节点之间、出入口节点与所有枢纽节点相连。

④根据业务需要和电路情况，可在任意两节点之间设置连接。

(2) 二级干线网。二级干线网由设置在省内的节点组成，提供省内长途和出入省的 DDN 业务。 二级干线在组成核心层网络时应设置枢纽节点， 省内较大规模的地、 县级城市可组建本地网。没有组建本地网的地、县级城市中所设置的中、小容量接入节点或用户接入节点， 可直接连接到一级干线网节点上或经二级干线网的其他节点连接到一级干线网节点。

(3)本地网。本地网是指城市范围内的网络，在省内较大规模城市可组建本地网，为用户提供本地和长途 DDN 网络业务。

3.中国公用数字数据网

中国公用数字数据网骨干网于 1994年 10 月 22 日正式开通，可通达各省会城市和直辖市。全网有北京、上海和广州 3 个国际出入口局，以及北京、上海、成都、沈阳、广州、武汉、 南京、西安 8 个枢纽局。

国家骨干网由传输层、用户接入层和用户层组成。传输层设备在每个枢纽局和省中心局都配置一台，负责传送来自用户接入层的数字信号。用户接入层在每个省、市和枢纽局设置若干个带宽管理器，作为用户接入设备，具有 64kbit/s和 Nx64kbit/s (N：1~31) 速率的交叉连接和子速率交叉连接复用功能。囡际出入口局采用带宽处理器，负责与国际 DDN 接续。 这里的用户层是指进网的终端设备及其链路。

骨干网在北京设有全国网管中心，负责骨干网上的电路管理及调度。其他枢纽局设有网络管理终端。网络管理终端在网管中心授权范围内执行网络控制管理功能，并能互相交换网管的控制管理信息。骨干网的核心网管设备采用智能网管站。该网管设备为冗余配置，彩色图形显示。
