Material Design 使用总结

本文对Material Design Library里面的库类的使用做一个简单的汇总，方便以后能快速查询、快速上手使用。本文包括以下内容：

Color Palette

Toolbar

AppBarLayout

CollapsingToolbarLayout

CoordinatorLayout

DrawerLayout、NavigationView

Floating Action Button (FAB)

Snackbar

TabLayout

TextInputLayout

如有遗漏，欢迎大家留言告知。我会持续补充，谢谢~。

要使用Material Design Library ，首先得将依赖库加入到项目中，在app的build.gradle中（dependencies{ }），添加如下：

 compile 'com.android.support:design:24.0.0'

1 Color Palette

我们可以定义状态栏、ActionBar（或ToolBar）、导航栏等等颜色。可以通过如下方式：

修改res/values/styles.xml文件如下：

<resources>

    <!-- Base application theme. -->
    <style name="AppTheme" parent="Theme.AppCompat.Light.DarkActionBar">
        <!-- Customize your theme here. -->
        <item name="colorPrimary">@color/colorPrimary</item>
        <item name="colorPrimaryDark">@color/colorPrimaryDark</item>
        <item name="colorAccent">@color/colorAccent</item>
    </style>

</resources>

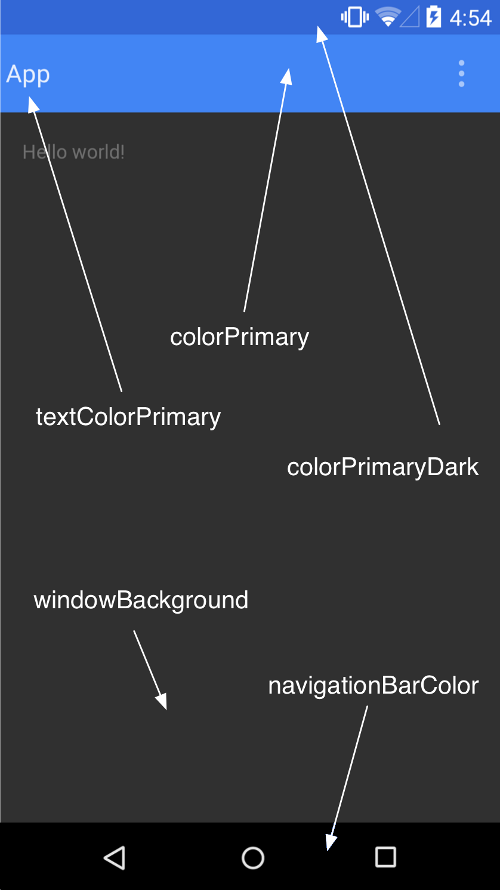

当然了，可自定义的不仅仅就上面示例中的3个，你还可以自定义如下图所示的区域的颜色：

Color Palette

例如，你可以修改窗口背景色：

 <item name="android:windowBackground">@color/colorAccent</item>

2 Toolbar、AppBarLayout、CollapsingToolbarLayout

参考我的另一篇文章【玩转AppBarLayout，更酷炫的顶部栏】

3 CoordinatorLayout

参考我的另一篇文章【CoordinatorLayout的使用如此简单】

4 DrawerLayout、NavigationView

在很多应用中都使用到了Drawer导航，在Design Support Library中，提供了DrawerLayout，看看如何使用的吧！

首先，需要将Android.support.v4.widget.DrawerLayout作为布局的根标签，然后android.support.design.widget.NavigationView作为其中的子标签。如下所示：

<?xml version="1.0" encoding="utf-8"?>
<android.support.v4.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/drawer_layout"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:fitsSystemWindows="true">

    <RelativeLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_centerInParent="true"
            android:text="hello world!" />

    </RelativeLayout>

    <android.support.design.widget.NavigationView
        android:id="@+id/navigation_view"
        android:layout_width="wrap_content"
        android:layout_height="match_parent"
        android:layout_gravity="start"
        app:headerLayout="@layout/drawer_header"
        app:menu="@menu/drawer" />
</android.support.v4.widget.DrawerLayout>

NavigationView包含两个引用，一个是导航里面的头部，另一个是菜单项，res/layout/drawer_header如下：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="150dp"
    android:background="?attr/colorPrimaryDark"
    android:gravity="bottom"
    android:orientation="vertical"
    android:padding="16dp"
    android:theme="@style/ThemeOverlay.AppCompat.Dark">

    <TextView
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="头部"
        android:textAppearance="@style/TextAppearance.AppCompat.Body1" />

</LinearLayout>

res/menu/drawer.xml如下：

<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android">

    <group android:checkableBehavior="single">
        <item
            android:id="@+id/home"
            android:checked="true"
            android:icon="@drawable/home"
            android:title="主页" />
        <item
            android:id="@+id/theme"
            android:icon="@drawable/theme"
            android:title="主题" />
        <item
            android:id="@+id/settings"
            android:icon="@drawable/setting"
            android:title="设置" />
    </group>

    <item android:title="二级菜单">
        <menu>
            <item
                android:icon="@drawable/favorite"
                android:title="收藏" />
            <item
                android:icon="@drawable/ablum"
                android:title="相册" />
            <item
                android:icon="@drawable/friends"
                android:title="好友" />
        </menu>
    </item>

</menu>

然后，可以在我们的Activity里面响应菜单点击：


public class MainActivity extends Activity
               implements NavigationView.OnNavigationItemSelectedListener {

    private DrawerLayout mDrawerLayout;
    private NavigationView mNavigationView;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        mDrawerLayout = (DrawerLayout) findViewById(R.id.drawer_layout);
        mNavigationView = (NavigationView) findViewById(R.id.navigation_view);

        mNavigationView.setNavigationItemSelectedListener(this);


    }

    @Override
    public boolean onNavigationItemSelected(MenuItem menuItem) {


        // int id = menuItem.getItemId();
        String title = (String) menuItem.getTitle();
        Toast.makeText(this, "您点击了 " + title, Toast.LENGTH_SHORT).show();

        return super.onContextItemSelected(menuItem);

    }


}

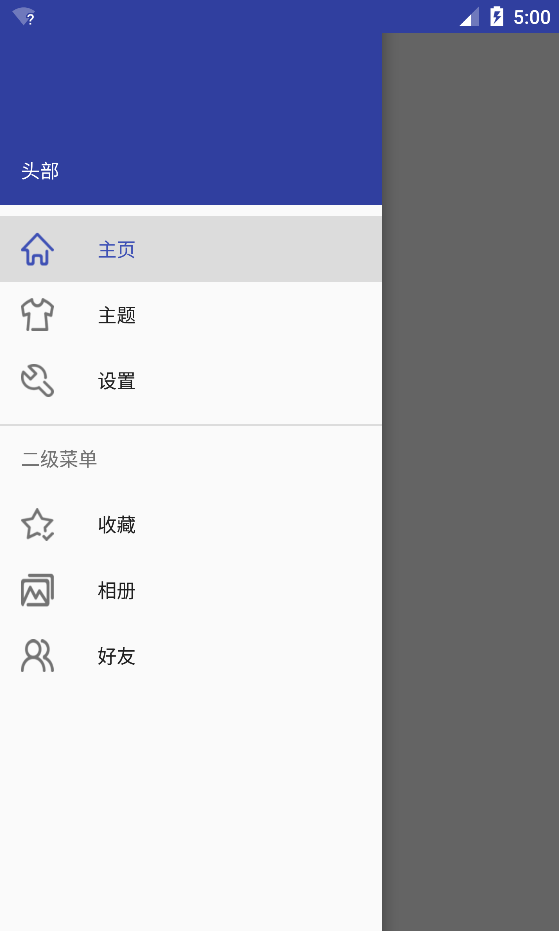

效果如下：
Drawer

5 Floating Action Button (FAB)

直接将android.support.design.widget.FloatingActionButton放入布局中即可，例如，要放到右下：

 <android.support.design.widget.FloatingActionButton
            android:id="@+id/fab"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_alignParentBottom="true"
            android:layout_alignParentRight="true"
            android:layout_marginRight="@dimen/activity_horizontal_margin"
            android:layout_marginBottom="@dimen/activity_vertical_margin"
            android:src="@drawable/ic_done" />

如果需要监听点击，直接通过setOnclickListener即可：

 fab = (FloatingActionButton) findViewById(R.id.fab);
        fab.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                Toast.makeText(MainActivity.this, "您点击了FAB", Toast.LENGTH_SHORT).show();
            }
        });

FAB

6 Snackbar

一般情况下，如果你想给用户一个简短的响应反馈，我们会选择使用Toast，现在我们有了另一个选择啦：Snackbar。

看看如何使用

public void onClick(View v) {

    View.OnClickListener onClickListener = new View.OnClickListener() {
        @Override
        public void onClick(View v) {
            Toast.makeText(MainActivity.this,
                    "您点击了Snackbar中的确定", Toast.LENGTH_SHORT).show();
        }
    };

    Snackbar sb = Snackbar.make(v,
            "在这里是Snackbar显示内容",
            Snackbar.LENGTH_LONG);

    //添加点击"按钮"-->"确定"及其对应的点击事件
    sb.setAction("确定", onClickListener);
    //设置"确定"的颜色
    sb.setActionTextColor(Color.RED);

    //设置显示消息的文字颜色
    View view = sb.getView();
    ((TextView) view.findViewById(R.id.snackbar_text)).setTextColor(Color.GREEN);

    //设置背景颜色
    view.setBackgroundColor(Color.GRAY);
    //设置透明度
    view.setAlpha(0.5f);

    //设置位置,Snackbar本质是一个LinearLayout
    ViewGroup.LayoutParams lp = view.getLayoutParams();
    LinearLayout.LayoutParams llp = new LinearLayout.LayoutParams(lp.width, lp.height);
    llp.gravity = Gravity.TOP;

    view.setLayoutParams(llp);

    //显示
    sb.show();

}

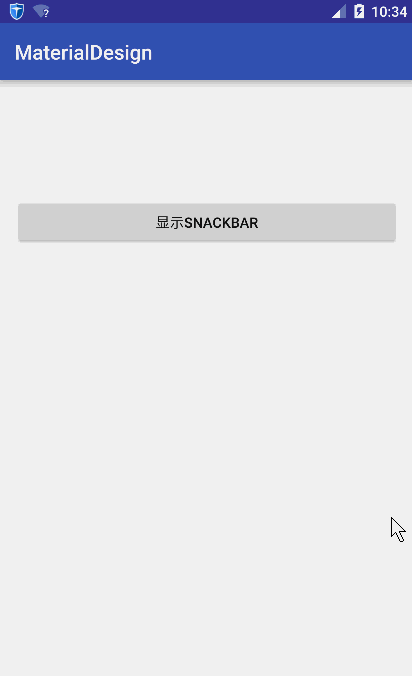

看看效果：

SnackBar

7 TabLayout

先看布局文件：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context="com.hc.materialdesign.MainActivity">


    <android.support.design.widget.TabLayout
        android:id="@+id/tablayout"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:background="?attr/colorPrimary"
        android:theme="@style/ThemeOverlay.AppCompat.Dark"
        app:tabGravity="center"
        app:tabMode="fixed" />

    <android.support.v4.view.ViewPager
        android:id="@+id/viewpager"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1" />

</LinearLayout>

注意到，TabLayout中有两个陌生的属性

app:tabMode：可以取如下两个值，

fixed：表示Tab不能滚动

scrollable：表示Tab可以滚动，此时不管tabGravity取何值，都是按照从左到右排过去，即相当于app:tabGravity="left"(当然了，实际中没有left这个值，只是我们可以这么去理解)

app:tabGravity：可以取如下两个值，

fill：当tabMode取fixed时（即tab不能滚动时），tab的所有子标签填充tab的宽度

center：当tabMode去fixed时，tab中所有子标签居中显示。

为了有更加直观的理解，看几张图片：

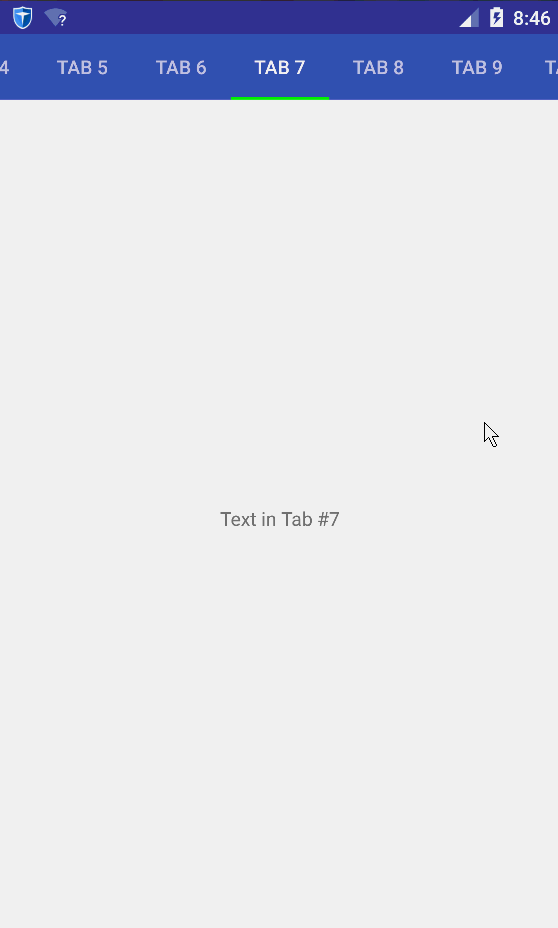

当app:tabMode="scrollable"：

scrollable

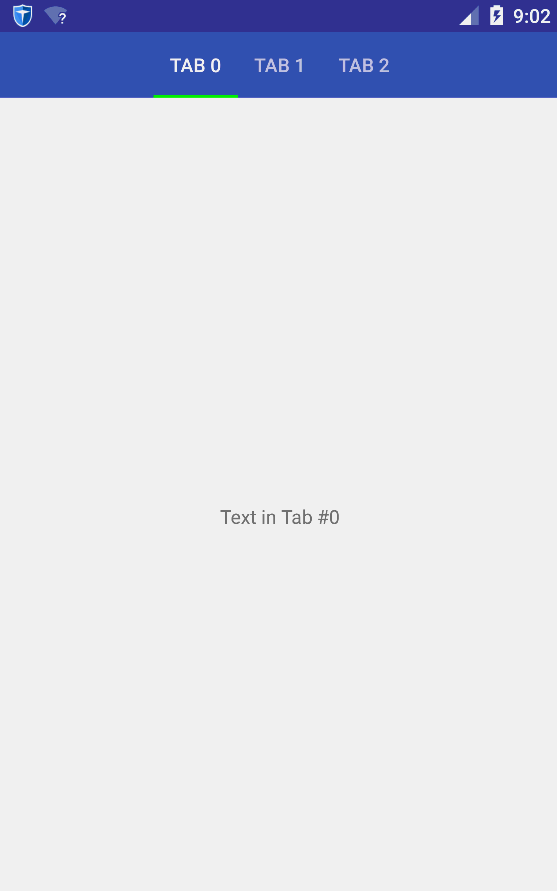

当app:tabMode="fixed"且 app:tabGravity="center"：

center

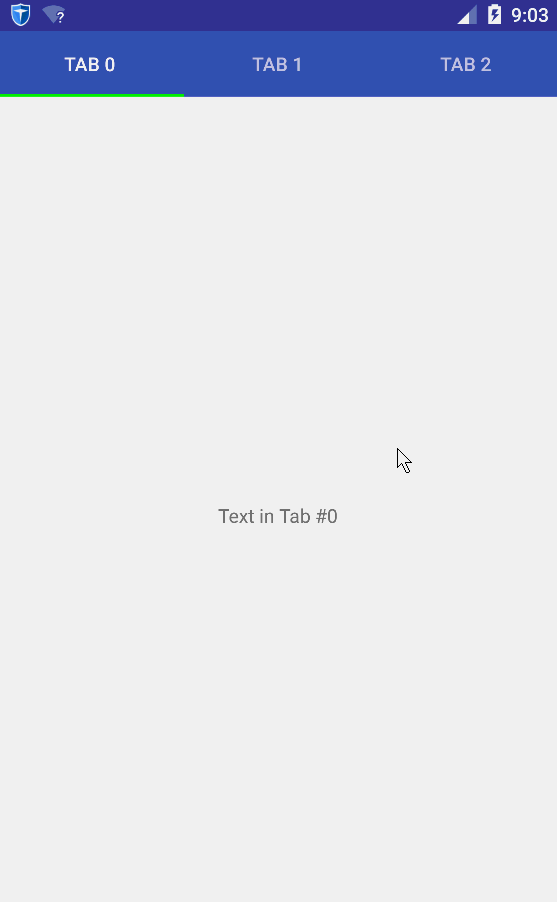

当app:tabMode=fixed且 app:tabGravity="fill"：

fill

好了，接下来看看Activity里面具体代码：

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        //初始化ViewPager及其适配器
        MyPagerAdapter adapter = new MyPagerAdapter(getSupportFragmentManager());
        ViewPager viewPager = (ViewPager) findViewById(R.id.viewpager);
        //将ViewPager与适配器关联
        viewPager.setAdapter(adapter);
        //TabLayout
        TabLayout tabLayout = (TabLayout) findViewById(R.id.tablayout);

        //将ViewPager与TabLayout关联
        tabLayout.setupWithViewPager(viewPager);

        //设置指示器的颜色
        tabLayout.setSelectedTabIndicatorColor(Color.GREEN);
    }

    static class MyPagerAdapter extends FragmentStatePagerAdapter {

        public MyPagerAdapter(FragmentManager fm) {
            super(fm);
        }

        @Override
        public Fragment getItem(int position) {
            return MyFragment.newInstance(position);
        }

        @Override
        public int getCount() {
            return 3;
        }

        @Override
        public CharSequence getPageTitle(int position) {
            return "Tab " + position;
        }
    }
}

其中MyFragment很简单，只是用于产生一个简单的Fragment：

public class MyFragment extends Fragment {
    private static final String TAB_POSITION = "tab_position";

    public MyFragment() {

    }

    public static MyFragment newInstance(int tabPosition) {
        MyFragment fragment = new MyFragment();
        Bundle args = new Bundle();
        args.putInt(TAB_POSITION, tabPosition);
        fragment.setArguments(args);
        return fragment;
    }

    @Nullable
    @Override
    public View onCreateView(LayoutInflater inflater, ViewGroup container, Bundle savedInstanceState) {
        Bundle args = getArguments();
        int tabPosition = args.getInt(TAB_POSITION);
        TextView tv = new TextView(getActivity());
        tv.setGravity(Gravity.CENTER);
        tv.setText("Text in Tab #" + tabPosition);
        return tv;
    }
}

运行效果前面已经贴出来了，这里就不再复制显示了。

8 TextInputLayout

TextInputLayout主要是用在登录注册方面。

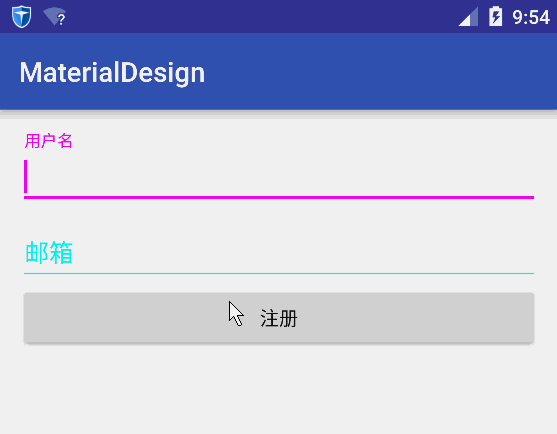

先看看效果：

Floating Labels for EditText

老规矩，从布局文件开始：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:padding="@dimen/activity_vertical_margin"
    tools:context="com.hc.materialdesign.MainActivity">


    <android.support.design.widget.TextInputLayout
        android:id="@+id/userName"
        android:layout_width="match_parent"
        android:layout_height="wrap_content">

        <EditText
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:hint="用户名"
            android:inputType="textEmailAddress"
   />

    </android.support.design.widget.TextInputLayout>

    <android.support.design.widget.TextInputLayout
        android:id="@+id/email"
        android:layout_width="match_parent"
        android:layout_height="wrap_content">

        <EditText
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:hint="邮箱"
            android:inputType="textEmailAddress" />

    </android.support.design.widget.TextInputLayout>

    <Button
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:onClick="login"
        android:text="注册" />
</LinearLayout>

可以看到，其实就是将我们平时用的Edit控件放入到android.support.design.widget.TextInputLayout里面，并且里面只能放一个Edit，否则会报错。这点让我不太满意，但是可是是在实现上放入多个Edit不太好控制吧。

再看MainActivity对输入框数据的验证：

public class MainActivity extends AppCompatActivity {
    TextInputLayout userNameWrapper;
    TextInputLayout emailWrapper;
    String emailFormate = "^(\\w)+(\\.\\w+)*@(\\w)+((\\.\\w+)+)$";

    private Pattern pattern = Pattern.compile(emailFormate);


    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        userNameWrapper = (TextInputLayout) findViewById(R.id.userName);
        emailWrapper = (TextInputLayout) findViewById(R.id.email);


    }

    private boolean checkUserName() {
        String userName = userNameWrapper.getEditText().getText().toString();
        if (userName.trim().equals(""))
            return false;
        else
            return true;
    }

    private boolean checkEmail() {
        String email = emailWrapper.getEditText().getText().toString();
        Matcher matcher = pattern.matcher(email);
        return matcher.matches();
    }

    public void login(View v) {
        View view = getCurrentFocus();

        if (view != null) {
            ((InputMethodManager) getSystemService(Context.INPUT_METHOD_SERVICE)).
                    hideSoftInputFromWindow(view.getWindowToken(), InputMethodManager.HIDE_NOT_ALWAYS);
        }
        if (!checkUserName()) {

            userNameWrapper.setError("用户名不正确！");

        } else {
            userNameWrapper.setError("");
            if (!checkEmail()) {
                emailWrapper.setError("邮箱格式不正确！");

            } else {
                emailWrapper.setError("");
            }
        }


    }
}

如果数据是错误的，我们只需通过setError函数来显示即可！

最后，可能你以及注意到，界面中，用到了各种颜色。也就是说，里面的颜色我们是可以定制的，在你的style文件里面添加部分item即可：

<resources>

    <!-- Base application theme. -->
    <style name="AppTheme" parent="Theme.AppCompat.Light.DarkActionBar">
        <!-- Customize your theme here. -->
        <item name="colorPrimary">@color/colorPrimary</item>
        <item name="colorPrimaryDark">@color/colorPrimaryDark</item>


        <!-- Label color in TRUE state and bar color FALSE and TRUE State -->
        <item name="colorAccent">#00ff00</item>
        <item name="colorControlNormal">#00ffff</item>
        <item name="colorControlActivated">#ff00ff</item>
        <item name="android:textColorHint">#00ffff</item>
        <item name="textColorError">#ff0000</item>
    </style>

</resources>

posted @ 2016-07-25 14:34 chuanGuang.ge 阅读(557) 评论(0) 编辑收藏举报

刷新页面返回顶部

chuanGuang.ge
