数据恢复 --- tf卡拆解与分析

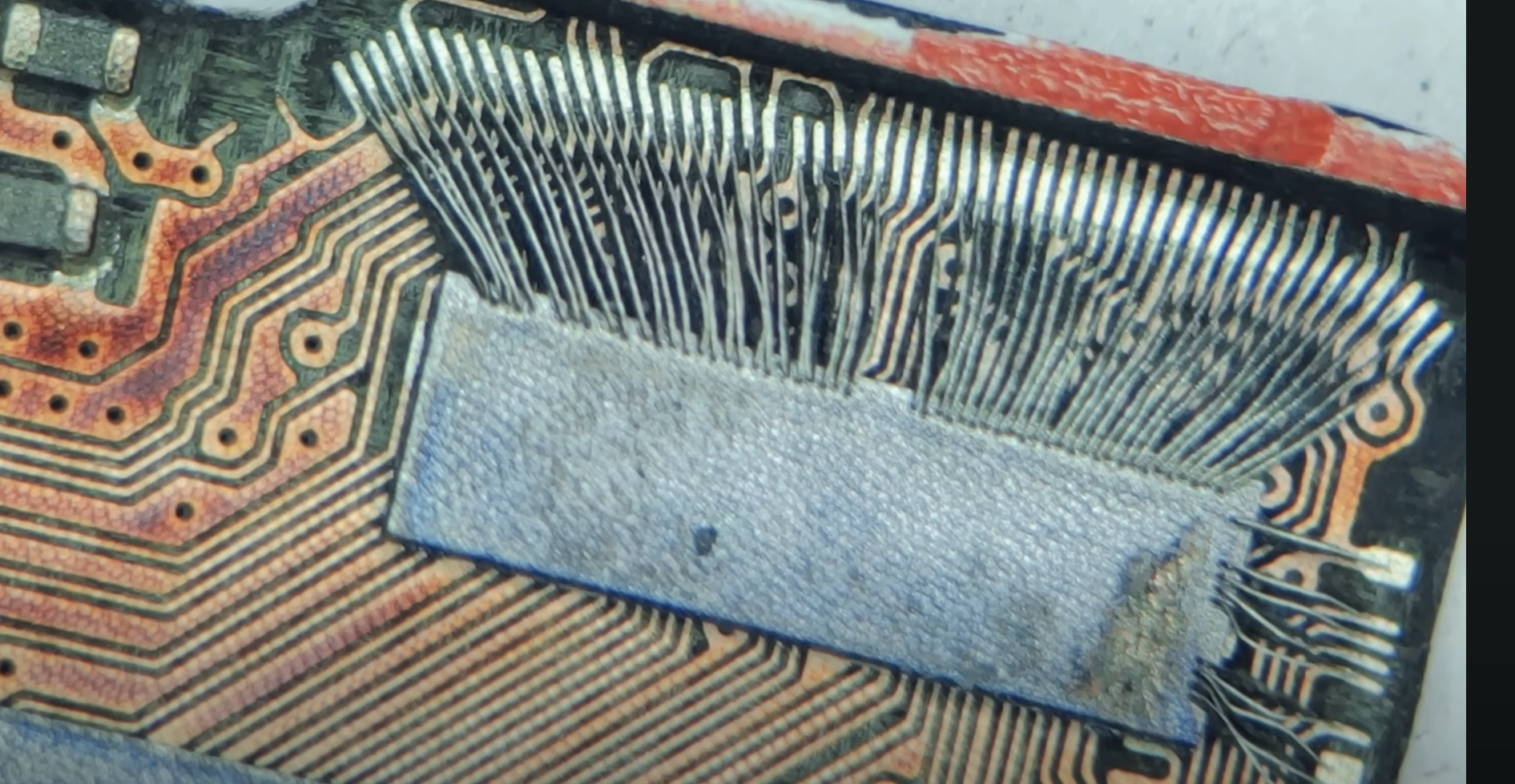

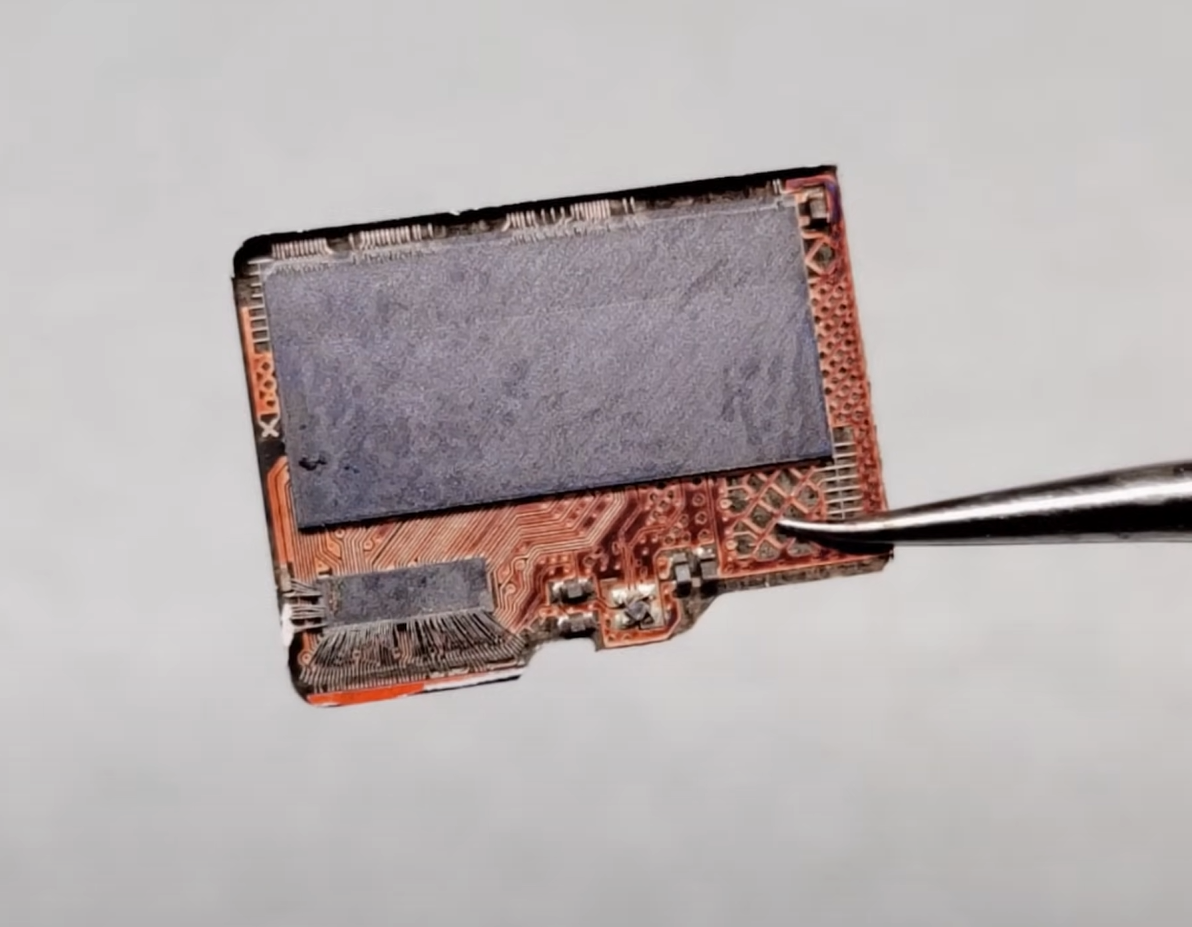

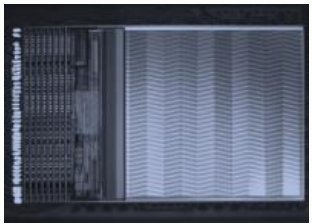

这张图片显示的是一个拆解的SD卡内部，我们可以看到两个黑色的芯片：

1. 大芯片：

• 这是主存储芯片(NAND Flash)
• 用于存储数据

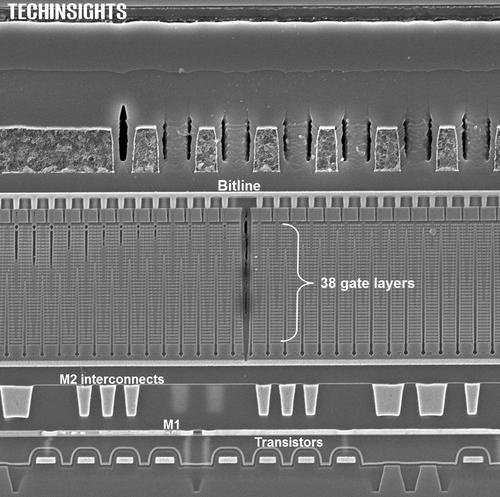

• 通常采用多层3D NAND技术
• 决定了SD卡的存储容量

2. 小芯片：

• 这是控制器芯片
• 负责管理数据读写
• 实现闪存转换层(FTL)功能
• 处理错误检测和纠正
• 执行磨损平衡等功能

这种双芯片设计是现代SD卡的典型架构：

• 分离存储和控制功能
• 提高整体性能
• 优化空间利用
• 便于各自优化和升级

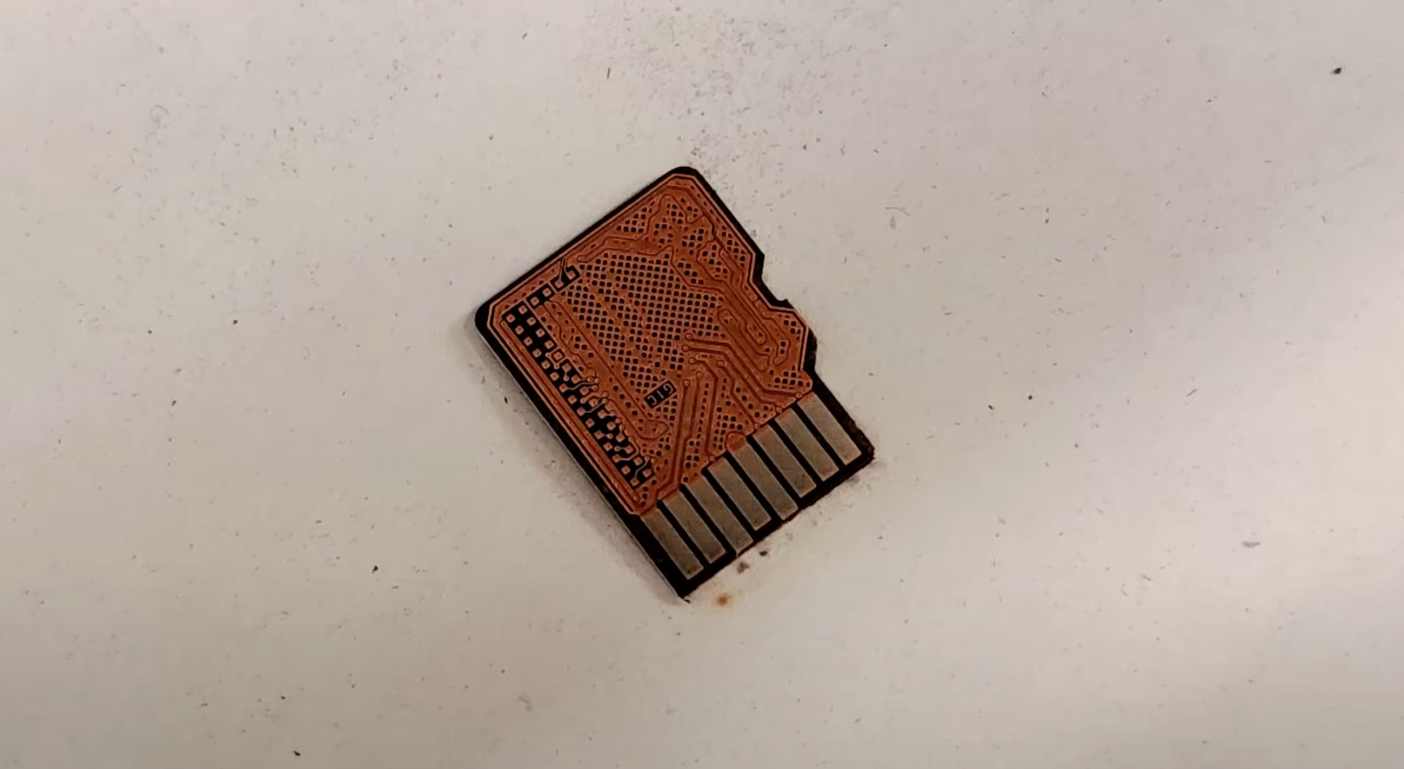

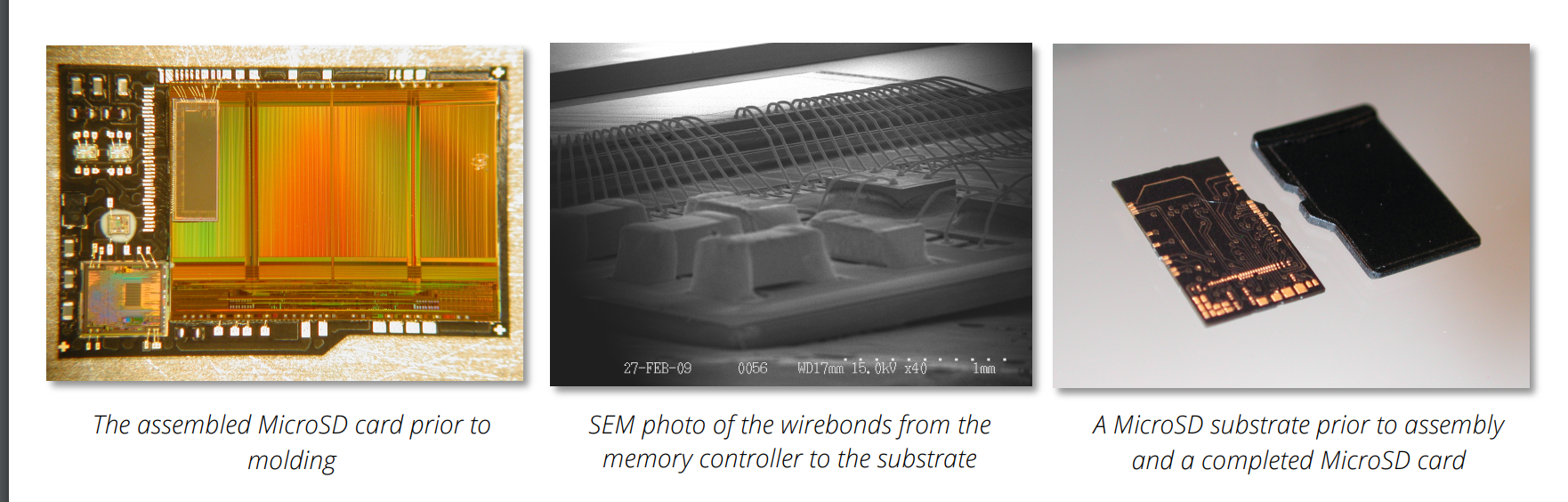

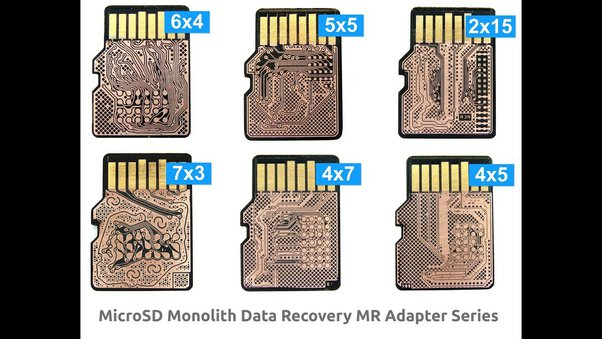

周围的橙色部分是PCB板上的电路走线，用于连接这两个芯片并与外部接口通信。

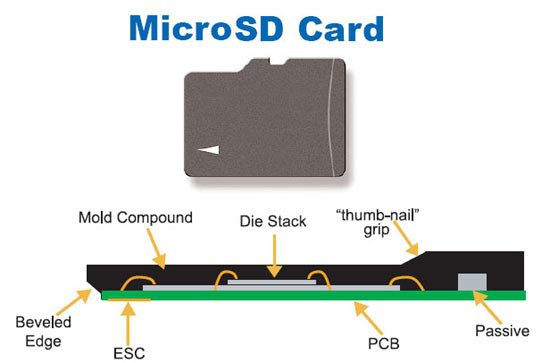

这张图片展示了一个MicroSD卡的内部结构剖面图。让我为您解释各个部分：

1. 外观特征：

• 顶部显示了MicroSD卡的实际外形
• 具有特征性的切角设计，用于防止插错方向

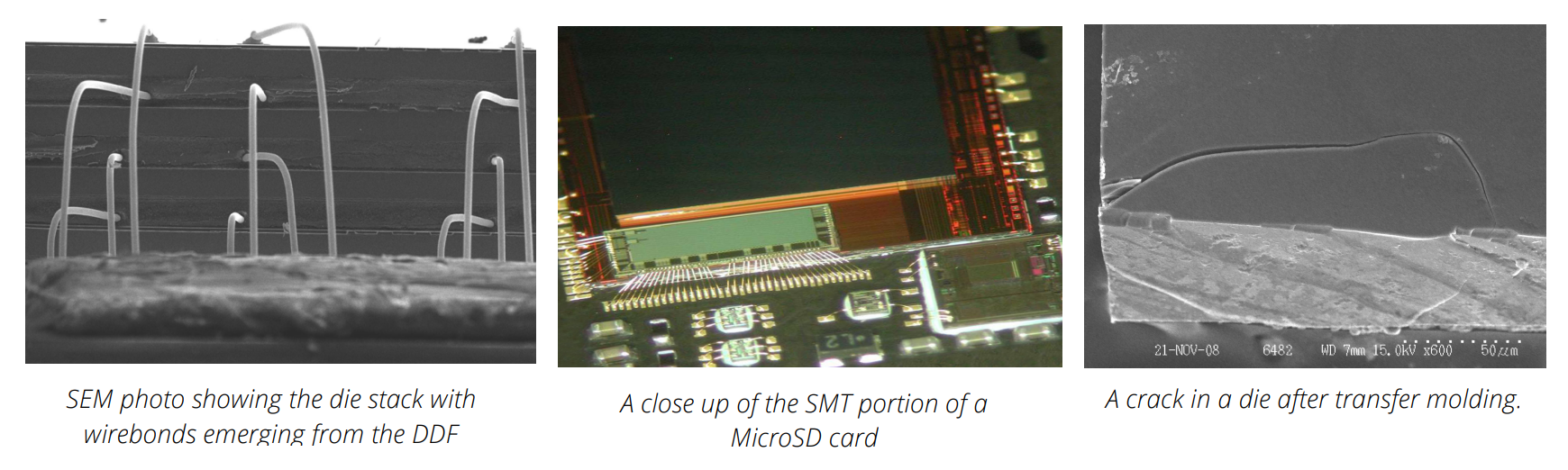

2. 内部结构（从上到下）：

• Mold Compound（模塑料）：外部保护层

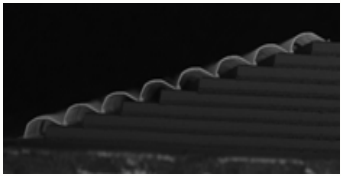

• Die Stack（芯片堆叠）：存储芯片所在位置
• "thumb-nail" grip（防滑凸起）：便于抓握的设计
• PCB（印刷电路板）：基础电路载体
• Passive（无源器件）：电容、电阻等元件

3. 特殊设计：

• Beveled Edge（斜切边缘）：便于插入
• ESC（嵌入式安全控制器）：负责数据安全





 https://www.bunniestudios.com/blog/on-microsd-problems/
