GIS空间分析 网络分析2规划最佳路径

实验数据：见个人资源《GIS空间分析教学数据》免费下载，仅供学习使用

一、实验名称

网络分析之规划最佳路径

二、实验目的

• 某公司班车需要接送员工上下班，已知停靠的站点，请使用网络分析提供一条考虑了最优排序且时间最少的路径，作为班车的固定路线。
• 加深对网络分析的理论理解，强化软件操作能力

三、实验准备

• 道路.shp数据、网络数据集 道路_ND
• 停靠点.shp数据

四、实验步骤

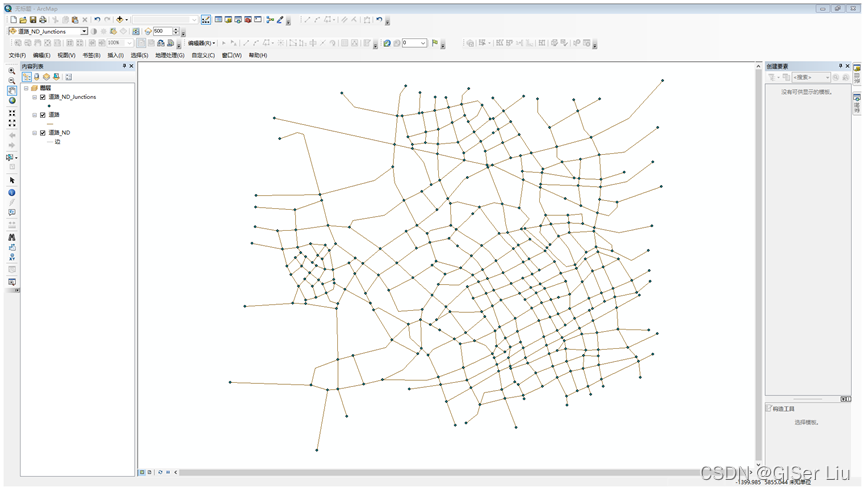

1、保证网络分析工具加载好的情况下，右击主菜单空白处，加载network analysis工具，并导入数据 道路_ND。

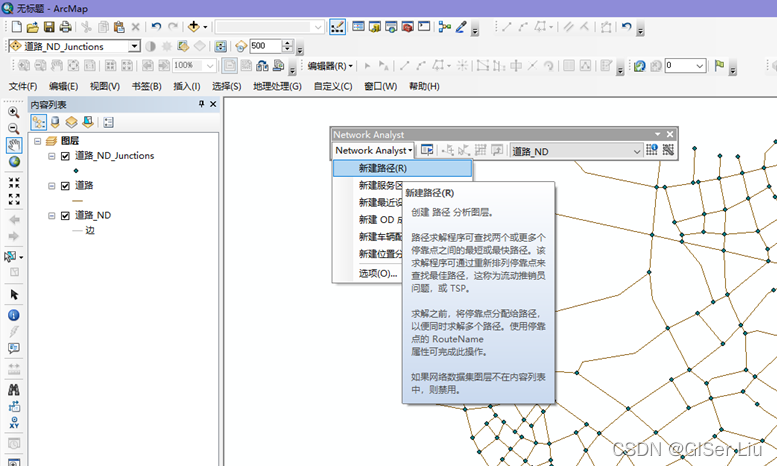

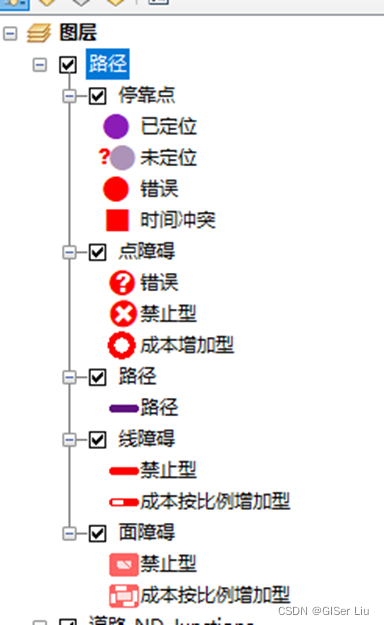

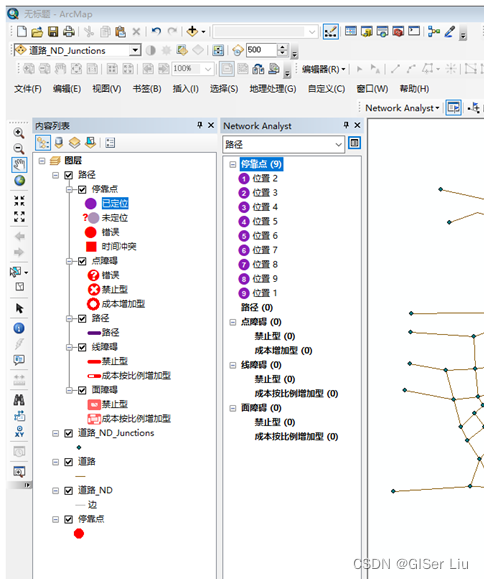

2、点击网络分析工具，选择新建路径；

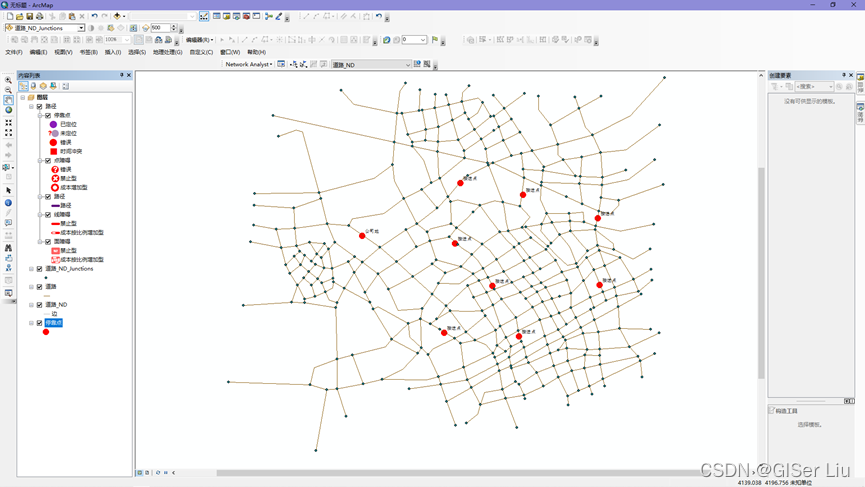

3、加载停靠点.shp数据，符号化并标注要素；

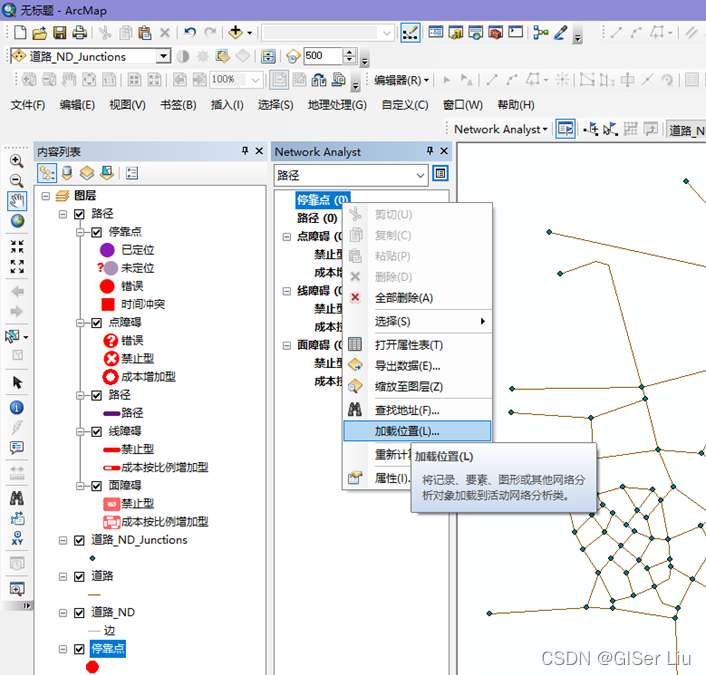

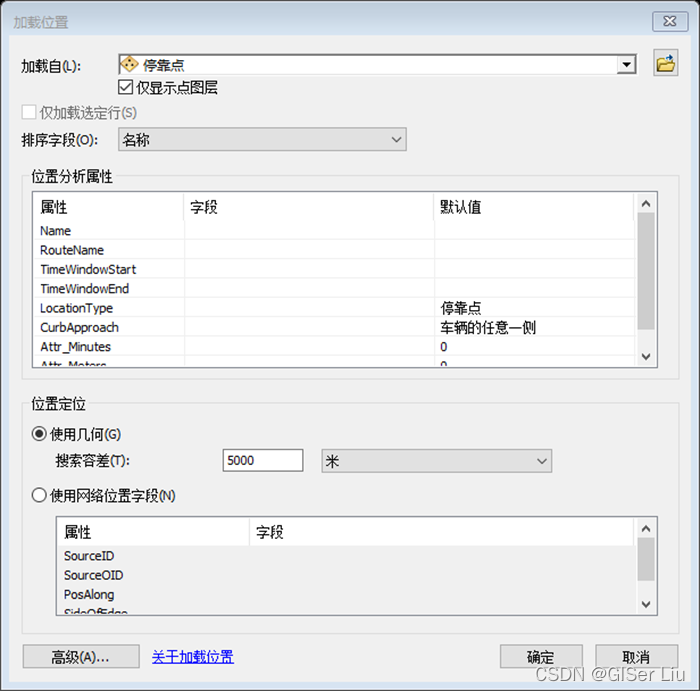

4、打开网络分析窗口，在停靠点上右击选择加载位置加载停靠点数据，并用名称排序，将目的地调整至最底部；

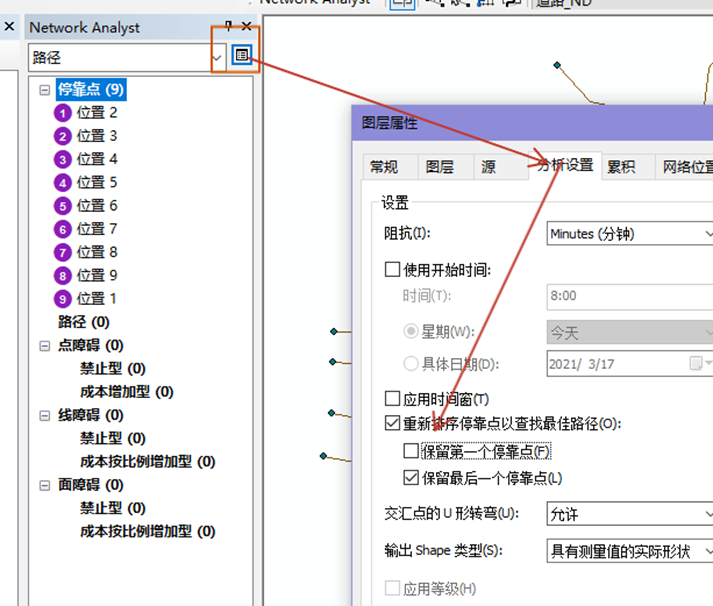

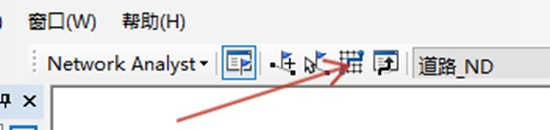

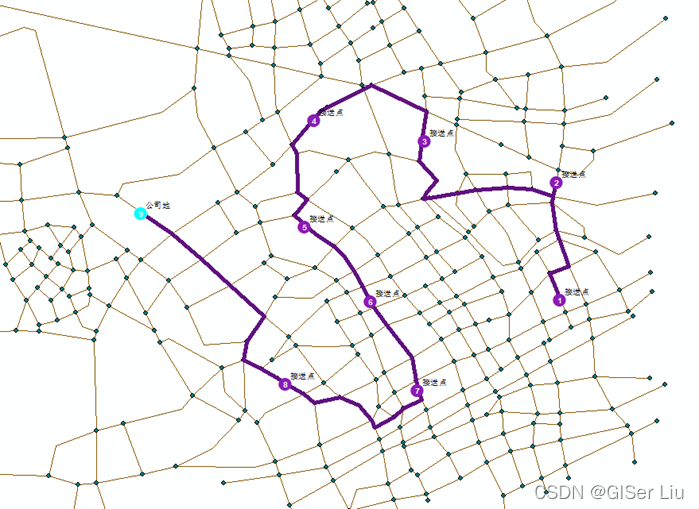

5、点击network右边的路径属性窗口，选择分析设置，在“重新排序停靠点以查找最佳路径”打勾，只保留最后一个停靠点，其他设置默认，点击确定；点击求解按钮，即可求得最优路径；



6、若某个区域出现了交通事故等问题，我们可以通过调整属性来重新规划路线；

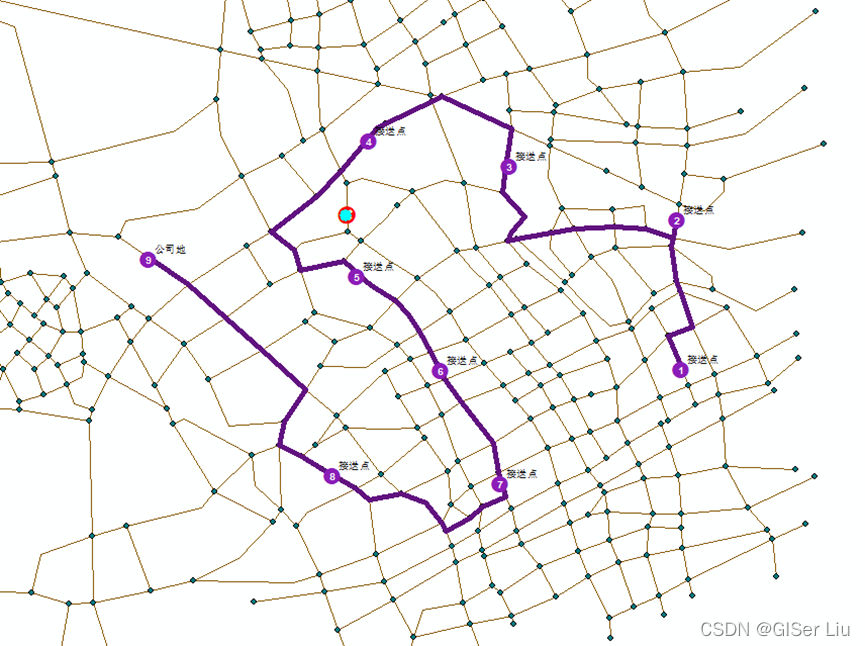

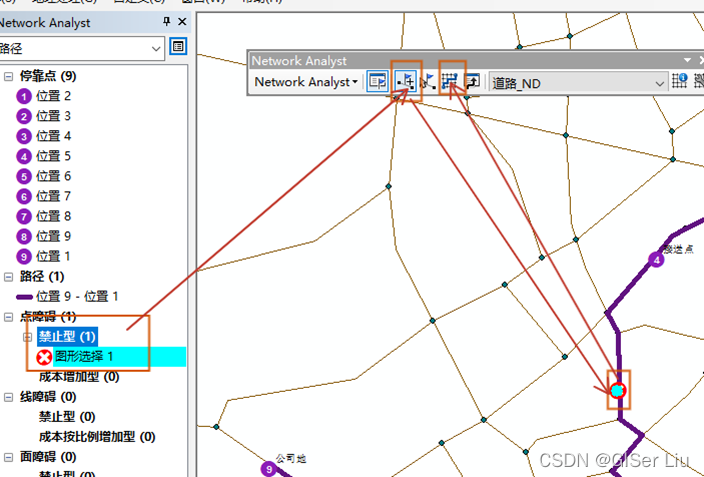

选择点障碍，用创建网络位置工具在阻碍处添加一个障碍点，然后重新求解，即可获得新的路径。
