CATIA——各模块功能介绍(以V5R17为例)

CATIA是英文 Computer Aided Tri-Dimensional Interface Application 的缩写。是世界上一种主流的CAD/CAE/CAM 一体化软件，他的模块的数量之多,功能之强大,在三维软件中都是佼佼者。面对如此繁杂的软件,我们该从何入手,从何学起呢?又怎么样才能够学好呢?我相信这是所有初学者的心中所问.那么,让本站带你进行CATIA学习的新纪元吧.

我们要学习一种软件,就应该对他做初步的了解.CATIA在不同需求时是在不同的模块下工作的.下面我们就先对CATIA的模块进行简单的介绍(以V5R17为例):

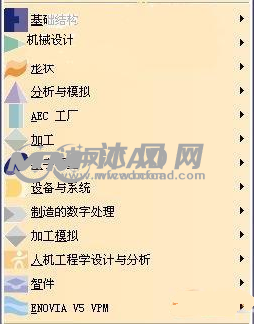

1. CATIA的基本框架:此部分提供出CATIA的所有的基础功能模块,如图所示:

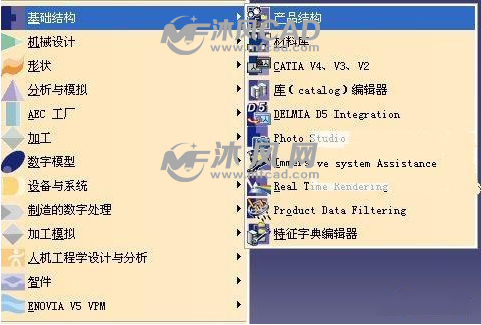

1.1 基础结构:它包含了产品结构,材料库,库编辑器等功能.

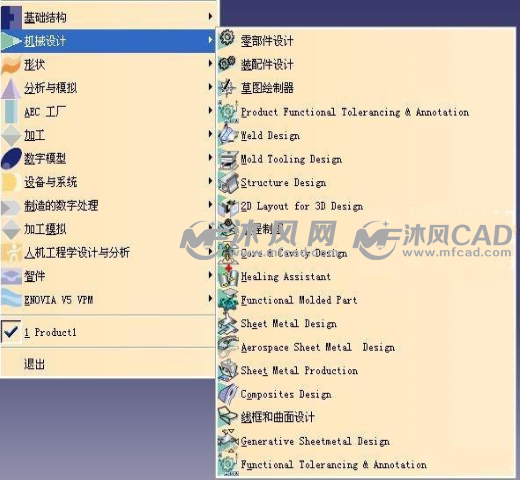

1.2 机械设计:包含机械设计中的以下单元:

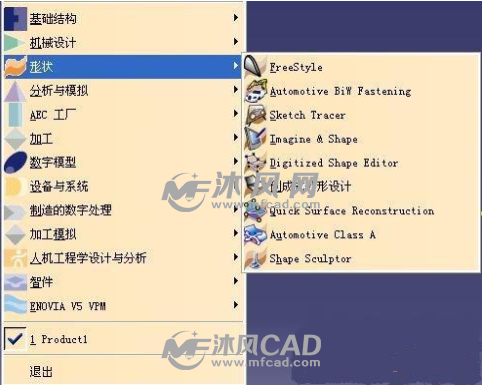

1.3 形状(造型):提供曲面和逆向工程设计单元,可以自由塑造不规则曲面,也可以用草图来构建曲面.

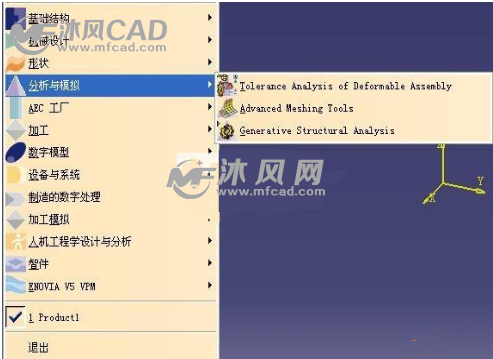

1.4 分析与模拟:提供实体的网格划分与静力,共振等有限元分析功能,并且可以输出网格分割数据供其他分析软件使用.

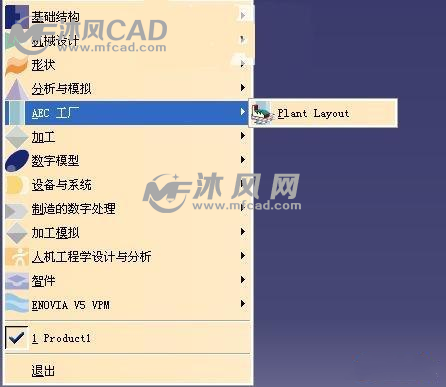

1.5 AEC工厂:提供工厂的规划建设功能.

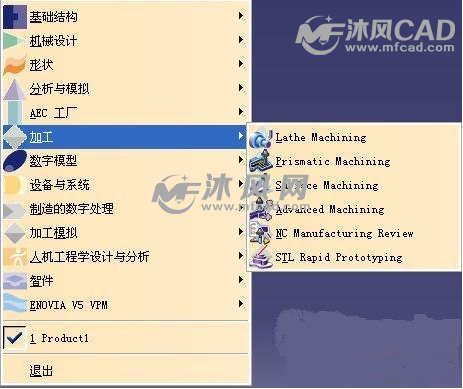

1.6 加工: 包含从两轴到五轴的加工编程的能力,并且支持快速原型功能.

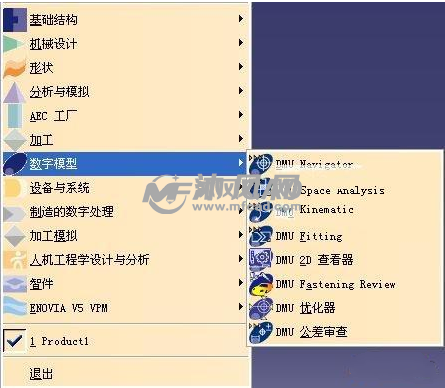

1.7 数字模型:包含动态机构仿真,装配配合空间分析,产品功能分析与功能优化等.

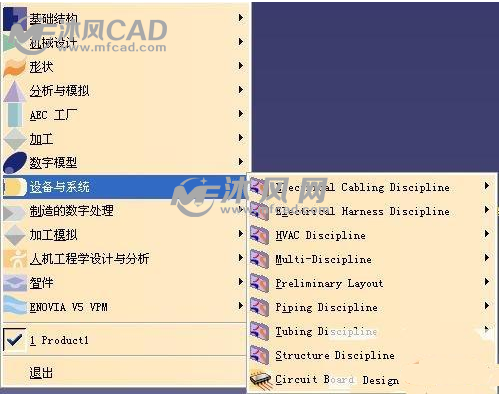

1.8 设备与系统:提供各种系统设备的建置,管路和电线的配置以及电子零件配置等功能. 制造的数字处理:提供在三维空间中进行产品的特征,公差与配合标注等功能.

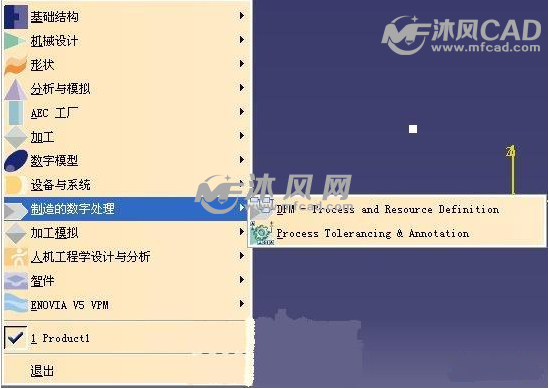

1.9 制造的数字处理:提供在三维空间中进行产品的特征,公差与配合标注等功能.

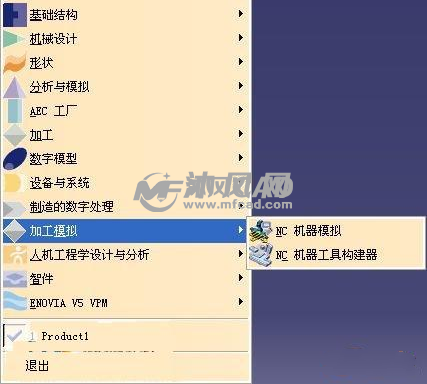

1.10 加工模拟: 通过对数控机床的实体建模、组装和整机模拟，实现数控加工过程的仿真.

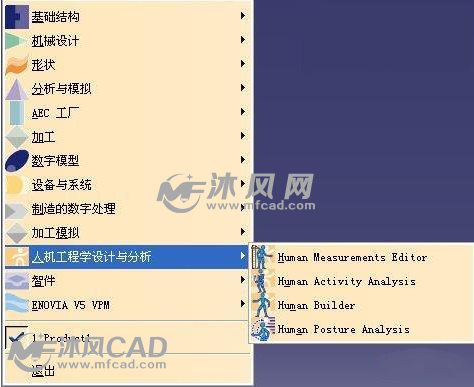

1.11 人机工程学设计与分析:提供人体模型,并且可以对产品进行人体空间分析.

1.12 智件:包含知识顾问,知识工程专家和产品工程优化等单元.

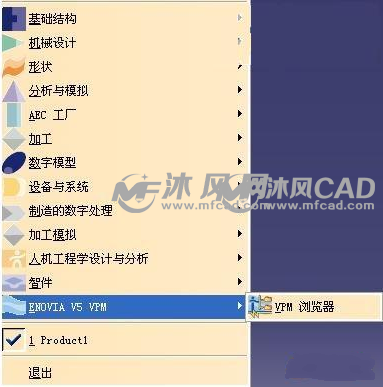

1.13 ENOVIA V5 VPM: 产品生命周期并行产品过程及开发管理工具

2. 常用模块:这部分是由用户自己根据自己的需要进行选择的,选择后模块显示在菜单中,例如:

3. 由于绝大多数的用户使用的都是中文界面的CATIA,我们下面就将所有的模块按照中文名称,英文简写,以及英文名称的顺序罗列下来:

    零件设计 PDG：Part Design
    装配设计 ASD：Assembly Design
    交互式工程绘图 IDR：Interactive Drafting
    创成式工程绘图 GDR：Generative Drafting

结构设计 STD：Structure Design
线架和曲面设计 WSF：Wireframe and Surface

    钣金设计 SMD：SheetMetal Design
    航空钣金设计 ASL：Aerospace Sheetmetal Design
    钣金加工设计 SHP：SheetMetal Production
    三维功能公差与标注设计 FTA：3D Functional Tolerancing & Annotation
    模具设计 MTD：Mold Tooling Design
    阴阳模设计 CCV：Core & Cavity Design
    焊接设计 WDG：Weld Design
    自由风格曲面造型 FSS：FreeStyle Shaper
    自由风格曲面优化 FSO：FreeStyle Optimizer
    基于截面线的自由风格曲面造型 FSP：FreeStyle Profiler
    基于草图的自由风格曲面造型 FSK：FreeStyle Sketch Tracer
    创成式外形设计 GSD：Generative Shape Design

    创成式曲面优化 GSO：Generative Shape Optimizer
    汽车白车身接合 ABF：Automotive Body In White Fastening
    数字化外形编辑 DSE：Digitized Shape Editor
    汽车A级曲面造型 ACA：Automotive Class A
    快速曲面重建 QSR：Quick Surface Reconstruction

创成式零件结构分析 GPS ：Generative Part Structural Analysis

    创成式装配件结构分析 GAS ：Generative Assembly Structural Analysis
    变形装配件公差分析 TAA：Tolerance Analysis of Deformable Assembly
    Elfini 结构分析 EST：Elfini Solver Verification
    电路板设计 CBD：Circuit Board Design
    电气系统功能定义 EFD：Electrical System Functional Definition
    电气元件库管理员 ELB：Electrical Library
    电气线束安装 EHI：Electrical Harness Installation
    电气线束布线设计 EWR：Electrical Wire Routing
    电气线束展平设计 EHF：Electrical Harness Flattening
    管路和设备原理图设计 PID：Piping & Instrumentation Diagrams
    HVAC 图表设计 HVD：HVAC Diagrams
    电气连接原理图设计 ELD：Electrical Connectivity Diagrams
    系统原理图设计 SDI：Systems Diagrams
    管线原理图设计 TUD：Tubing Diagrams
    波导设备原理图设计 WVD：Waveguide Diagrams
    系统布线设计 SRT：Systems Routing
    系统空间预留设计 SSR：Systems Space Reservation
    电气缆线布线设计 ECR：Electrical Cableway Routing
    设备布置设计 EQT：Equipment Arrangement
    线槽与导管设计 RCD：Raceway & Conduit Design
    波导设备设计 WAV：Waveguide Design
    管路设计 PIP：Piping Design
    管线设计 TUB：Tubing Design
    HVAC设计 HVA：HVAC Design
    支架设计 HGR：Hanger Design
    结构初步布置设计 SPL：Structure Preliminary Layout
    结构功能设计 SFD：Structure Functional Design
    设备支撑结构设计 ESS：Equipment Support Structures
    厂房设计 PLO：Plant Layout
    数控加工审查 NCG：NC Manufacturing Review
    数控加工验证 NVG：NC Manufacturing Verification
    2轴半加工准备助手 PMA：Prismatic Machining Preparation Assistant
    2轴半加工 PMG：Prismatic Machining
    3轴曲面加工 SMG：3 Axis Surface Machining
    多轴曲面加工 MMG：Multi-Axis Surface Machining
    车削加工 LMG：Lathe Machining
    高级加工 AMG：Advanced Part Machining
    STL快速成型 STL：STL Rapid Prototyping
    知识工程顾问 KWA：Knowledge Advisor

    知识工程专家 KWE：Knowledge Expert
    产品工程优化 PEO：Product Engineering Optimizer
    产品知识模板 PKT：Product Knowledge Template
    业务流程知识模板 BKT：Business Process Knowledge Template
    产品功能定义 PFD：Product Function Definition
    产品功能优化 PFO：Product Function Optimizer
    DMU 漫游器 DMN：DMNDMU Navigator
    DMU 运动机构模拟 KIN：DMU Kinematics Simulator

DMU 空间分析 SPA：DMU Space Analysis

    DMU装配模拟 FIT：DMU Fitting Simulator
    DMU优化器 DMO：DMU Optimizer
    DMU工程分析审查 ANR：DMU Engineering Analysis Review
    DMU空间工程助手 SPE：DMU Space Engineering Assistant
    人体模型构造器 HBR：Human Builder
    人体模型测量编辑 HME：Human Measurements Editor
    人体姿态分析 HPA：Human Posture Analysis
    人体行为分析 HAA：Human Activity Analysis
