全国高清卫星影像(Google Earth)无偏移地图（19级）免费送了

自从Google Earth 无法访问后，作为开发者的我感同身受，非常理解那么同行们的感受。

好在我已经下载了全国的地图数据，抱着一颗数据来源于网络服务于网络的心态，我把

我手上的全国Google Earth 19级数据免费的开放给大家，旨在能尽一点绵薄之力，避免

被那些不法之徒用来获取暴利。

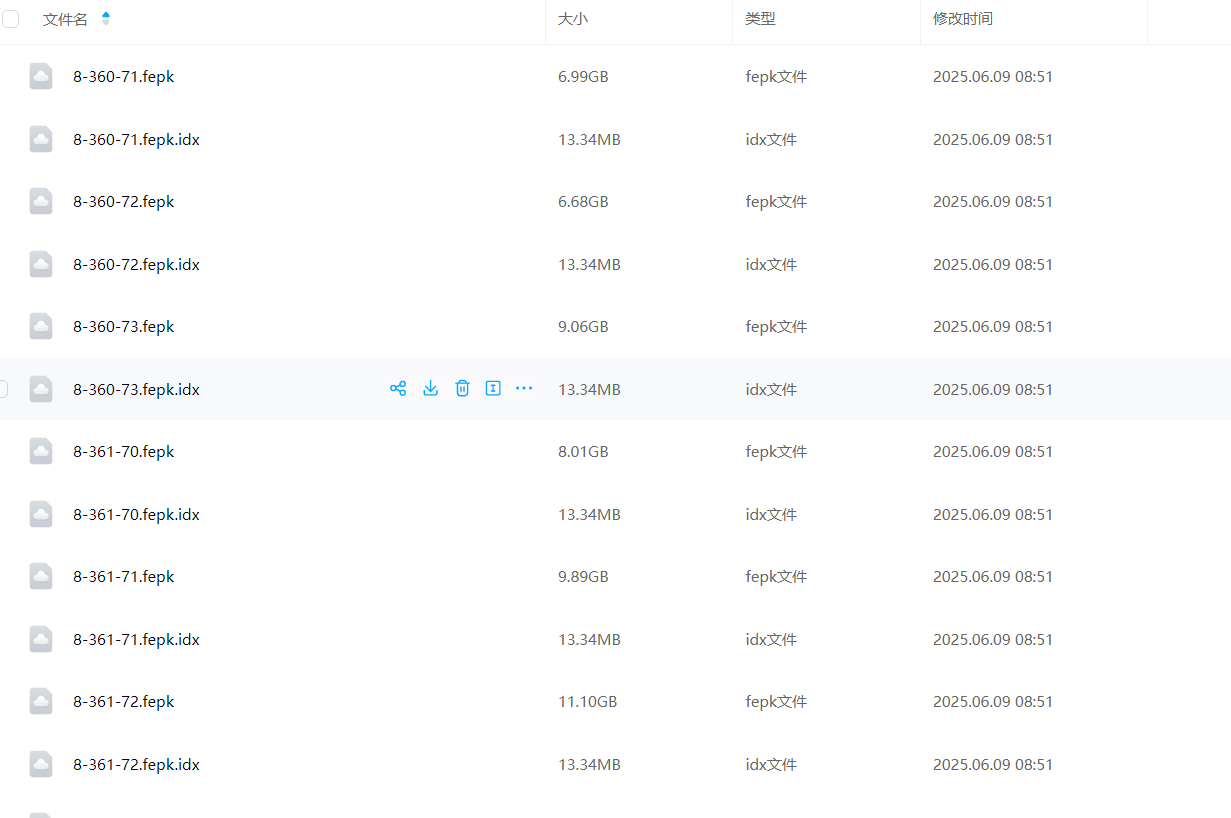

数据我已经上传到百度云盘：目前已经把全国33个省、直辖市、特别行政区数据已经完全

传到网盘，总量约10T左右。

需要的朋友，可以通过微信搜索“JingWeiKuaiTu”微信号,获取地图。



当然如果有朋友特别急着用，也可以通过邮寄硬盘给到我这边，我会把全国的数据一并copy到硬盘

在回寄回去。



关于文件格式



通常我们在工作中下载谷歌卫星影像数据时，轻则几百M，重则几百个G甚至上TB级。影像数据太大，是大家经常会遇到的一个问题，

尤其是向下载一个省以上数据的时候该问题尤为突出。那么该问题是否有一个比较好的解决方案呢？

以全球为例，我们以19级为例，共有2^18 * 2^17 张瓦片，如此多的瓦片会让磁盘愈来愈慢，同时也无法维护。花费时间越来越长，最后不了了之。

当影像下载范围比较大时，我们可以采用金字塔分块下载的方式进行下载，系统会自动将大范围分成若干个块，且块与块之间是可以无缝拼接的。



一般情况我们选择全球前10级别作为基础级别，因数据量不大(越1G)左右，后续以10级作为基础级别，

全球19级别数据被划分为 2^8 * 2^7(512 * 256)个块。每个块中包含了512 * 256 张小瓦片。

采用高效的索引方式进行存储，全球前10级别的数据存储成一个文件（.fepk)，11-19级别存储为n个文件。

例如全球第10级一共有 512 * 256 张瓦片（从第0级别开始计算），那么全球11-19级别会有512 * 256 个文件（.fepk）



文件格式开放

作为开发者深知每一家的地图格式都不尽相同，都有自己的规则，我这里把文件的存储格式开发给大家，起到抛砖引玉的左右

期待有更好的存储格式出现，共同提升国内GIS水平。



1  FEPK文件格式说明

我们一般不会直接采用瓦片作为管理单元，会把一个块作为管理单元，把数据划分为索引文件与数据文件，如下所示：

数据文件：world.fepk

索引文件：world.fepk.idx



1.1  索引文件



表 1字段说明

文件头

字段

值

文件头

char    szMagic[20]

fe.tile.store.data20字节

uint    version

版本号4字节

uint    typeId

数据类型

enumPKType

{

 PK_IMAGE ,

 PK_DEM,

 PK_VEC,

PK_QXSY,

PK_USER,

};4字节

uint    wgs84

是否是wgs84经纬投影4字节

uint    flag

4字节

uint64  timestamp

时间戳8字节

real2   vStart

经纬度最小范围8*2字节

real2   vEnd

经纬度最大范围 8*2字节

LevSnaplevOff[24]

级别索引，8 * 24 字节

char    _reserve[240]

保留

级别1

int2    _start

2 * 4字节，瓦片最小行列号

int2    _end

2 * 4字节，瓦片最大行列号

uint64  _offset

8字节

uint64  _dataSize

8字节

uint    _lev

4字节

char    _reserve[216]

216字节

瓦片数据索引矩阵数据PKTLHeader

N * PKTLHeader

N = (_end.x - _start.x + 1) * (_end.y - _start.y + 1)



PKTLHeader

　

级别2



　

级别3





级别…







PKTLHeader定义：

struct  PKTLHeader

    {

        /// 有无数据标记,即服务器上是否有该数据 0,无，1，有

        uint64  _data:2;

        /// 在本文件中是否已经存储 0,无，1，有

        uint64  _stored:2;

        /// 状态,

        uint64  _state :6;

        /// 数据地址,使用50个bit最大 2^54

        /// 单个文件最大16 K T

        uint64  _offset : 54;

        /// 如果该值!= 0xFFFF,则有效，否则无效,

        /// 使用该字段的意义在于解决网络读取问题，比如在云盘上

        /// 先读取索引，如果没有数据大小，或者数据大小存储在数据文件中，则需要

        /// 再次访问数据文件，才可以得大小，增加额外的IO，同时兼顾大小，该变量最大可以存储64K

        /// 如果超过了64K，那么一样的需要访问数据文件获取大小

   ushort  _dataSize;

};

共计10自字节

LevSnap定义：

struct  LevSnap

    {

        uint64  _lev:8;

        uint64  _offset:56;

};

共计8字节

1.2  数据文件文件

文件头

字段

值

文件头

char    szMagic[20]

fe.tile.store.data20字节

uint    version

版本号4字节

uint    typeId

数据类型

enumPKType

{

 PK_IMAGE ,

 PK_DEM,

 PK_VEC,

PK_QXSY,

PK_USER,

};4字节

uint    wgs84

是否是wgs84经纬投影4字节

uint    flag

4字节

uint64  timestamp

时间戳8字节

real2   vStart

经纬度最小范围8*2字节

real2   vEnd

经纬度最大范围 8*2字节

LevSnaplevOff[24]

级别索引，8 * 24 字节

char    _reserve[240]

保留

数据0

Int4

4*4字节，行号，列号，级别，大小

数据



数据1

Int4

4*4字节，行号，列号，级别，大小

数据



数据…

Int4

4*4字节，行号，列号，级别，大小

数据





1.3 访问SDK

      为了方便大家使用数据，提供了C语言版本的SDK(x86/x64)两个版本

#pragma once


typedef void*   FEPKFile;

#pragma  pack (push,1)
/// 该文件不可以被修改
typedef unsigned    short       ushort;
typedef unsigned    int         uint;
typedef unsigned    __int64     uint64;
struct  FEPHHeader
{
    /// 有无数据标记,即服务器上是否有该数据 0,无，1，有
    uint64  _data : 2;
    /// 在本文件中是否已经存储 0,无，1，有
    uint64  _stored : 2;
    /// 状态,
    uint64  _state : 6;
    /// 数据地址,使用50个bit最大 2^54
    /// 单个文件最大16 K T
    uint64  _offset : 54;
    /// 如果该值!= 0xFFFF,则有效，否则无效,
    /// 使用该字段的意义在于解决网络读取问题，比如在云盘上
    /// 先读取索引，如果没有数据大小，或者数据大小存储在数据文件中，则需要
    /// 再次访问数据文件，才可以得大小，增加额外的IO，同时兼顾大小，该变量最大可以存储64K
    /// 如果超过了64K，那么一样的需要访问数据文件获取大小
    ushort  _dataSize;
};
#pragma pack(pop)
extern  "C"
{
    /// <summary>
    /// 打开文件函数，可以打开索引也可以打开数据文件
    /// </summary>
    /// <param name = "fileName">文件名称</param>
    /// <return>0:失败,否则成功</return>
    FEPKFile    fepkOpenFile(const char* fileName);
    /// <summary>
    /// 读取索引数据函数
    /// </summary>
    /// <param name = "file">索引文件指针</param>
    /// <param name = "x">列号</param>
    /// <param name = "y">行号</param>
    /// <param name = "z">级别</param>
    /// <param name = "header">返回文件头信息</param>
    /// <return>true:false</return>
    bool        fepkReadHeader(FEPKFile file,int x,int y,int z,FEPHHeader* header);
    /// <summary>
    /// 根据文件头信息读取文件大小（瓦片数据大小）
    /// </summary>
    /// <param name = "file">索引文件指针</param>
    /// <param name = "header">文件头信息</param>
    /// <param name = "pSize">输出文件大小</param>
    /// <return>true:false</return>
    bool        fepkReadDataSize(FEPKFile file,const FEPHHeader* header,uint* pSize);
    /// <summary>
    /// 读取瓦片数据函数
    /// </summary>
    /// <param name = "file">索引文件指针</param>
    /// <param name = "header">文件头信息</param>
    /// <param name = "pBuf">输入缓冲区大小</param>
    /// <param name = "nBufLen">缓冲区长度</param>
    /// <return> -1:失败,0:无数据,>0 数据的真实大小</return>
    int         fepkReadData(FEPKFile file,const FEPHHeader* header,void* pBuf,uint nBufLen);
    /// <summary>
    /// 关闭文件
    /// </summary>
    void        fepkCloseFile(FEPKFile file);

    /// <summary>
    /// 导出文件
    /// </summary>
    /// <param name = "fileName">输入缓冲区大小</param>
    /// <param name = "dir">目标文件夹</param>
    bool        fepkExport(const char* fileName,const char* dir);

    /// <summary>
    /// 导出文件
    /// </summary>
    /// <param name = "fileName">输入缓冲区大小</param>
    /// <param name = "dir">目标文件夹</param>
    bool        fepkExportWithLevs(const char* fileName, const char* dir,const unsigned* levs,unsigned levSize);

}

/// <summary>
/// 使用说明
///   FEPKFile    file    =   fepkOpenFile("x:/xx/yy/abc/world0-8.fepk");
///   if (file == nullptr)
///   {
///       return;
///   }
///   FEPHHeader  header;
///   uint        nSize   =   0;
///   if(!fepkReadHeader(file,0,0,0,&header))
///   {
///       return;
///   }
///
///   if(!fepkReadDataSize(file,&header,&nSize))
///   {
///       return;
///   }
///   char*   pBuf    =   new char[nSize];
///   if(!fepkReadData(file,&header,pBuf,nSize))
///   {
///       delete  []pBuf;
///   }
/// </summary>

1.4数据解包工具，即将.fepk数据解压成标准的瓦片

　　解压工具已经，已经上传到网盘，链接如下：

　　链接：https://pan.baidu.com/s/1vP8QSmiu5GsmtuZwyBQxWA
　　提取码：6666

　　使用方法：　　

　　G:\tools\tools>FEPKUNPack.exe D:\FE\data\fepk\8-420-95.fepk D:\FE\data\fepk\data

　　解压D:\FE\data\fepk\8-420-95.fepk文件中所有数据到data下

　　



　　解压指定级别数据

　　针对已经存在的fpek,追加级别,如果级别已经存在，则不做处理，不存在则追加

命令行如下：

  1. 1.     FEPKUNPack.exe y:/yyy.fepk x:/diir 10,11,12

　　　　　　解压10，11，12三级数据

  1. 2.     FEPKUNPack.exe y:/yyy.fepk x:/diir 10-17

　　　　　　解压10~17级别数据

  1. 3.     FEPKUNPack.exe y:/yyy.fepk x:/diir 12

　　　　　　只解压12级别数据



1.5 加压成瓦片会带来很多问题

　　1.管理起来发杂，拷贝移动特别慢

　　　　当把一个fepk文件解压成标准的金字塔瓦片后，一个fepk文件中有32万张金字塔瓦片，当需要发布到服务器或者移交给客户的时候特别的慢，因此不建议大家解压成瓦片。

　　2.消耗磁盘

　　　　解压成金字塔瓦片后，磁盘空间会变大，笔者亲测，全国的数据解压前6.7T,解压后9.6T

　　3.版本维护困难

　　　　无法有效的管理数据的版本。

1.6  GIS数据服务

　　一键发布，可以在 cesium,arcgis supermap 等中直接使用

　　架构图如下所示，系统采用三层架构体系，采用面向组件的设计模式与方法，极大的提升了系统的吞吐量以及性能

　　应用层：接口采用http / https协议作为提供接口服务,实测,100000次/秒 数据访问接口速度，以摧拉枯朽的性能为应用保驾护航。

       服务层：支持集群，提供高性能的服务。

       物理层：客制化的硬件底层，提供高伸缩的硬件IO吞吐量。





     服务器下载地址网盘链接如下：

　　链接：https://pan.baidu.com/s/16jJ9DqLnRnan4wNFg3FO4w?pwd=0000
　　提取码：0000


      环境需要：windows下需要安装.netcore6.0运行时库

　　1　　.net运行时：dotnet-runtime-6.0.10-win-x64.exe

https://download.visualstudio.microsoft.com/download/pr/50336bc7-7fd1-4a12-b5a2-81ce0219edf9/8d862413975808de0d835888e41e49a7/dotnet-runtime-6.0.10-win-x64.exe

　　2　　.netcore 运行时aspnetcore-runtime-6.0.7-win-x64.exe

https://download.visualstudio.microsoft.com/download/pr/2370bcad-45b1-4ccb-bc61-21ffd7116d63/1aa8efcabfb60ee778b913a5eb237a56/aspnetcore-runtime-6.0.10-win-x64.exe

　　 3　　如果系统报错, 没有证书，那么需要安装..net SDK

　　　下载SDK

https://download.visualstudio.microsoft.com/download/pr/af52a0a5-09d6-4ac6-9b7e-b22beefa38f5/38796ca6f31d7ac5a4cd3116befa76f9/dotnet-sdk-6.0.305-win-x64.exe

　　4　　安装完后，控制台执行 dotnet dev-certs https,命令即可



支持通过http或者https方式访问瓦片数据

服务配置:

字段

值

dataPath

"D:\\FE\\data\\fepk",

imagePath

"D:\\FE\\data\\def.jpg"

httpPort

"http://*:9000",

httpsPort

"https://*:9001"







文件列表如下：

  　　

　　打开ModelData/Config.json文件，配置dataPath:即当前fepk文件的目录

　　也可以自定义配置端口号信息

　　配置完成后双击运行service.fepkHttp.vs2022.exe

　　画面如下：

 　　



　　服务器正常启动。　　



　　可以通过浏览器进行数据验证：

　　Htttp:    http://localhost:9000/api/readImage?col=0&row=0&lev=0

　　Htttps: https://localhost:9001/api/readImage?col=0&row=0&lev=0　　

　　

 百度网盘下载：

链接：https://pan.baidu.com/s/13VngmOrsQYHSzV1KaHSJQQ?pwd=uj05
提取码：uj05
大小7T多
