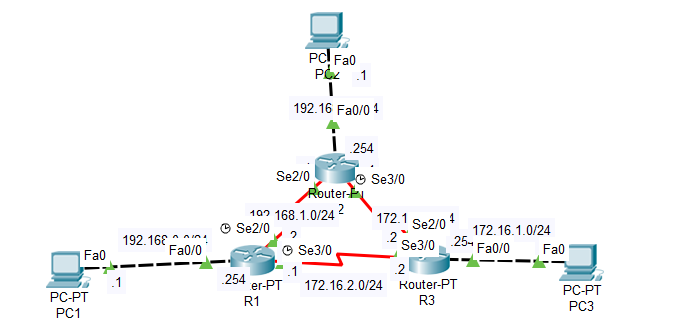

实验2 静态路由配置

实验配置要求：

1.R1配置为下一跳静态路由。

2.R2配置为直连静态路由。

3.R3配置为默认静态路由。

4.R1到R3设置为浮动路由。

5.测试PC之间的连通性。

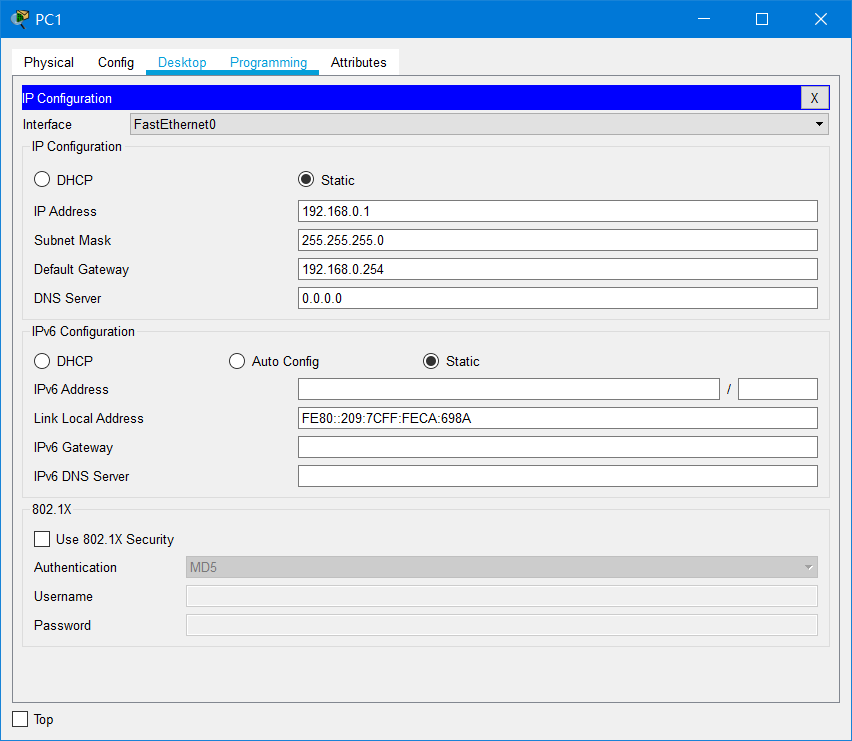

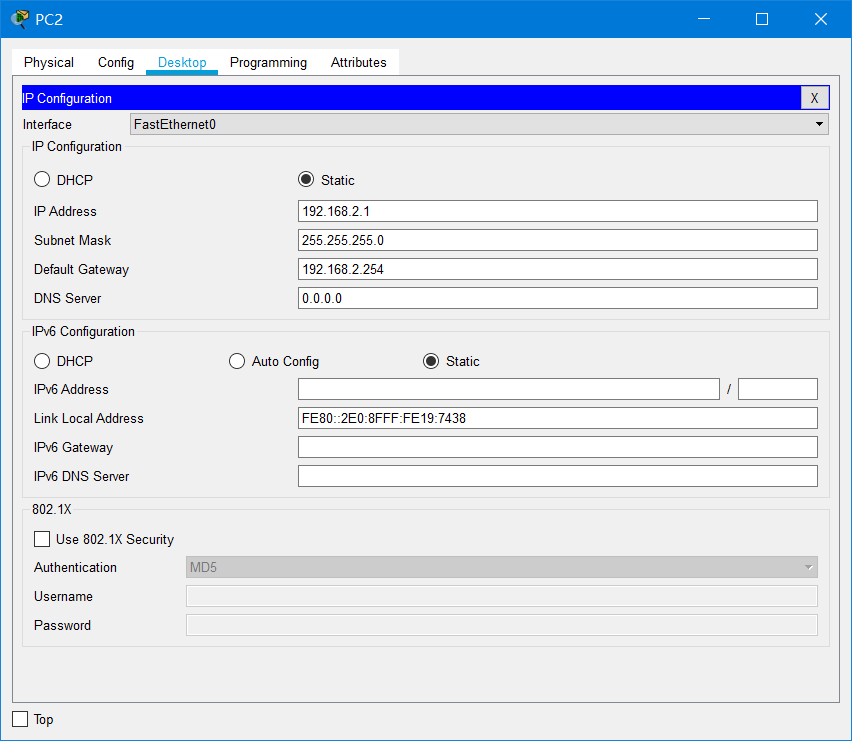

1.对PC设备进行基本IP配置

2.对路由器设备进行基本IP配置

R1: R1#configure terminal Enter configuration commands, one per line. End with CNTL/Z. R1(config)#interface f0/0 R1(config-if)#no shutdown R1(config-if)#ip address 192.168.0.254 255.255.255.0 【给f0/0端口配置IP】 R1(config-if)#exit R1(config)#interface s2/0 R1(config-if)#no shutdown R1(config-if)#clock rate 64000 【设置时钟同步】 <p>【路由器之间相连一般用串口，需要在DCE端配一下复时钟频率，DTE端不用。不配不通。】</p> <p>R1(config-if)#ip address 192.168.1.2 255.255.255.0 【给s0/2端口配置IP】<br>


R2:

R2#configure terminal Enter configuration commands, one per line. End with CNTL/Z. R2(config)#interface s2/0 R2(config-if)#no shutdown R2(config-if)#ip address 192.168.1.1 255.255.255.0 【给s0/2端口配置IP】 R2(config-if)#exit R2(config)#interface f0/0 R2(config-if)#no shutdown R2(config-if)#ip address 192.168.2.254 255.255.255.0 【给f0/0端口配置IP】 R2(config-if)#exit R2(config)#interface s3/0 【给s0/3端口配置IP】 R2(config-if)#clock rate 64000 【设置时钟同步】 R2(config-if)#ip address 172.16.0.1 255.255.255.0
R3: R3#configure terminal Enter configuration commands, one per line. End with CNTL/Z. R3(config)#interface s2/0 R3(config-if)#no shutdown R3(config-if)#ip address 172.16.0.2 255.255.255.0 【给s0/2端口配置IP】 R3(config-if)#exit R3(config)#interface f0/0 R3(config-if)#no shutdown R3(config-if)#ip address 172.16.1.254 255.255.255.0 【给f0/0端口配置IP】

路由器间的IP为什么要这样配置，来大概模拟一下路由器间数据包转发过程：

例：PC1向PC2发送数据

PC1[f0][192.168.0.1]------>R1[f0/0][192.168.0.254]---【内部转发】--->R1[s2/0][192.168.1.2]---【传输】--->R2[s2/0][192.168.1.1]---【内部转发】--->R2[f0/0][192.168.2.254]------>PC2[f0][192.168.2.1]

这即是路由器的作用：可以将数据打包起来根据不同的传输途径传输到目的地

数据传输必须在相同的网段，即R1的s2/0需要与R2的s2/0处在同一个网段

3.R2配置为直连静态路由

配置直连静态路由格式：ip router 目的网络地址 子网掩码 送出端口

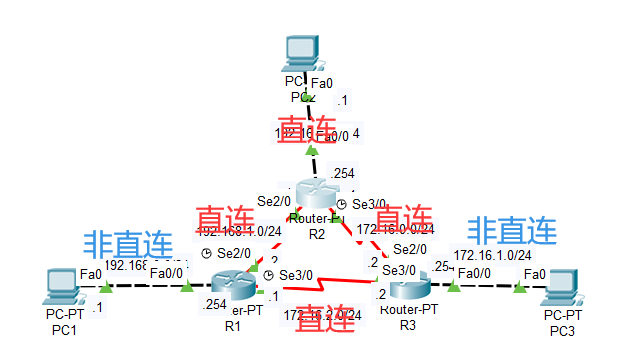

对左边192.168.0和右边172.16.1.这两个网段打通，与其他网段是直连 所以不需要配置

R2#configure terminal Enter configuration commands, one per line. End with CNTL/Z. R2(config)#ip route 192.168.0.0 255.255.255.0 s2/0 R2(config)#ip route 172.16.1.0 255.255.255.0 s3/0

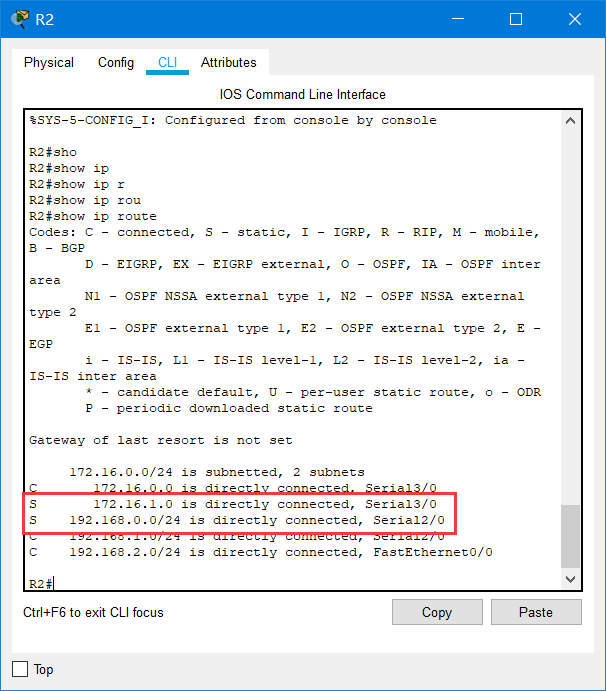

查看一下路由表

S开头的是直连静态路由

使用直连静态路由配置，如果想要PC1,PC2,PC3之间互相可以ping通，需要分别再对R1，R3进行直连静态路由配置 方法相同，即打通非直连的网段

4.R1配置为下一跳静态路由

下一跳静态路由配置与直连静态路由配置方法相似，不同之处是路由器送出端口IP配置 变成下一跳IP配置

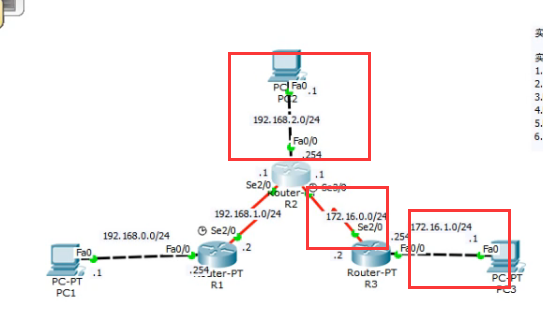

完成R1路由器配置成下一跳静态路由 需要打通这三个网段【非直连网段】

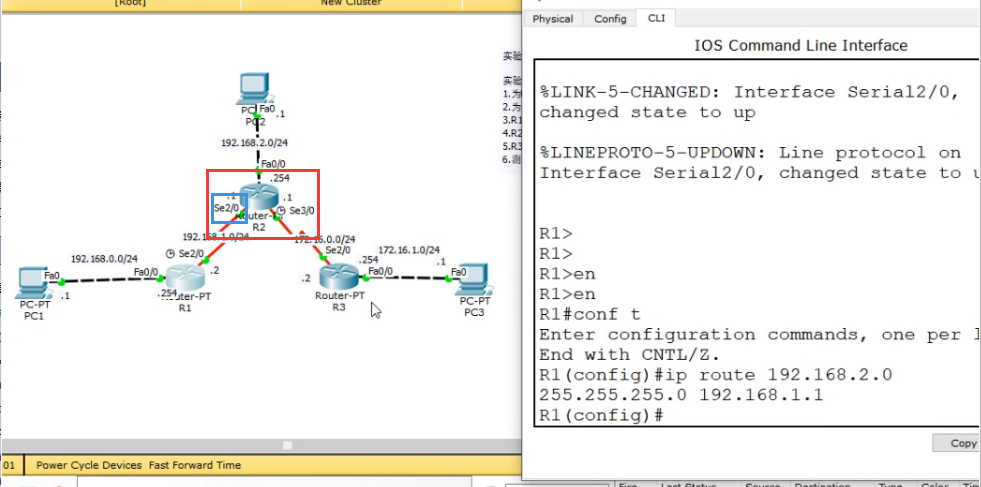

打通192.168.2.0这个网段

ip route 192.168.2.0 255.255.255.0 192.168.1.1

这里的192.168.1.1是R2路由器s2/0端口的IP即【下一跳IP】

打通172.16.0.0这个网段

ip route 172.16.0.0 255.255.255.0 192.168.1.1

这里的下一跳IP仍是R2路由器s2/0端口的IP，192.168.1.1

打通172.16.1.0网段

ip route 172.16.1.0 255.255.255.0 192.168.1.1

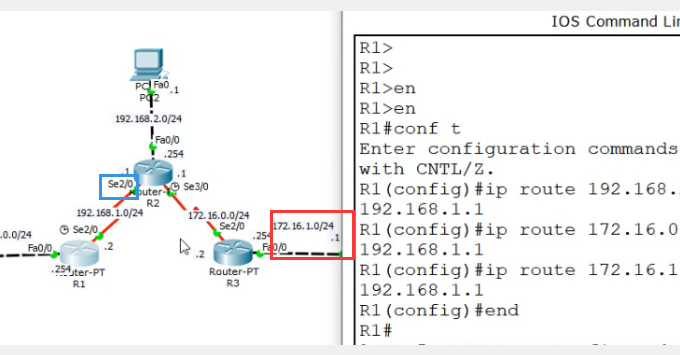

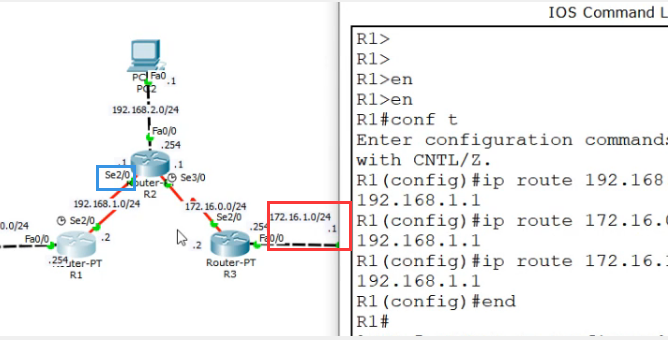

命令汇总：

R1#configure terminal Enter configuration commands, one per line. End with CNTL/Z. R1(config)#ip r R1(config)#ip route 192.168.2.0 255.255.255.0 192.168.1.1 R1(config)#ip route 172.16.0.0 255.255.255.0 192.168.1.1 R1(config)#ip route 172.16.1.0 255.255.255.0 192.168.1.1

此题设置R1一个就OK了

--------------------分割线------------------------------

使用下一跳静态路由配置，如果想要PC1,PC2,PC3之间互相可以ping通，需要分别再对R2，R3进行下一跳静态路由配置 方法相同，即打通非直连的网段

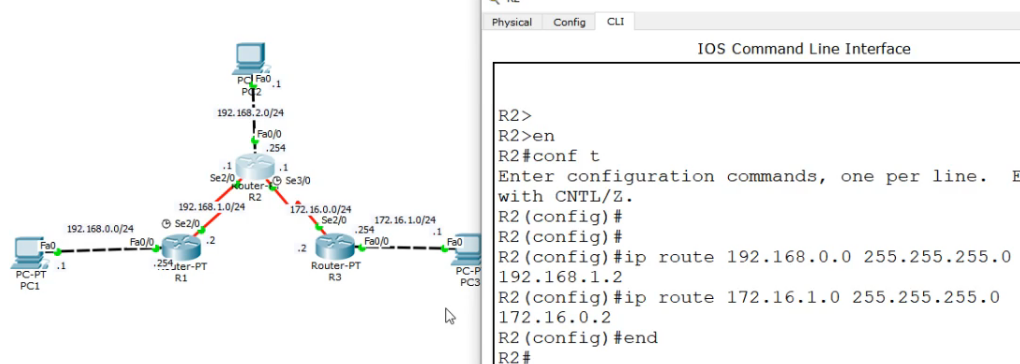

R2:

R3:

5.R3配置为默认静态路由

配置默认路格式:

ip route 目的网络地址全0 子网掩码全0 下一跳IP地址

此题设置R3一个就OK了

R3#configure terminal Enter configuration commands, one per line. End with CNTL/Z. R3(config)#ip route 0.0.0.0 0.0.0.0 172.16.0.1

--------------------分割线------------------------------

使用默认路由配置，如果想要PC1,PC2,PC3之间互相可以ping通，需要分别再对R1，R2进行默认路由配置 方法相同，按照配置格式配置即可

R1：

R2：

注意：配置R2时，左右两边都需要进行设置

6.R1到R3设置为浮动路由

7.R1到R3设置为浮动路由

作用：主线路存在问题后 自动切换到浮动路由上

前提：R1，R3先完成下一跳静态路由配置

R1：

R1(config)#ip route 172.16.1.0 255.255.255.0 172.16.2.2
R1(config)#ip route 172.16.1.0 255.255.255.0 172.16.2.2 5 【最后给一个值大于0即可】

R3：

R3(config)#ip route 192.168.0.0 255.255.255.0 172.16.2.1
R3(config)#ip route 192.168.0.0 255.255.255.0 172.16.2.1 5 【最后给一个值大于0即可】
