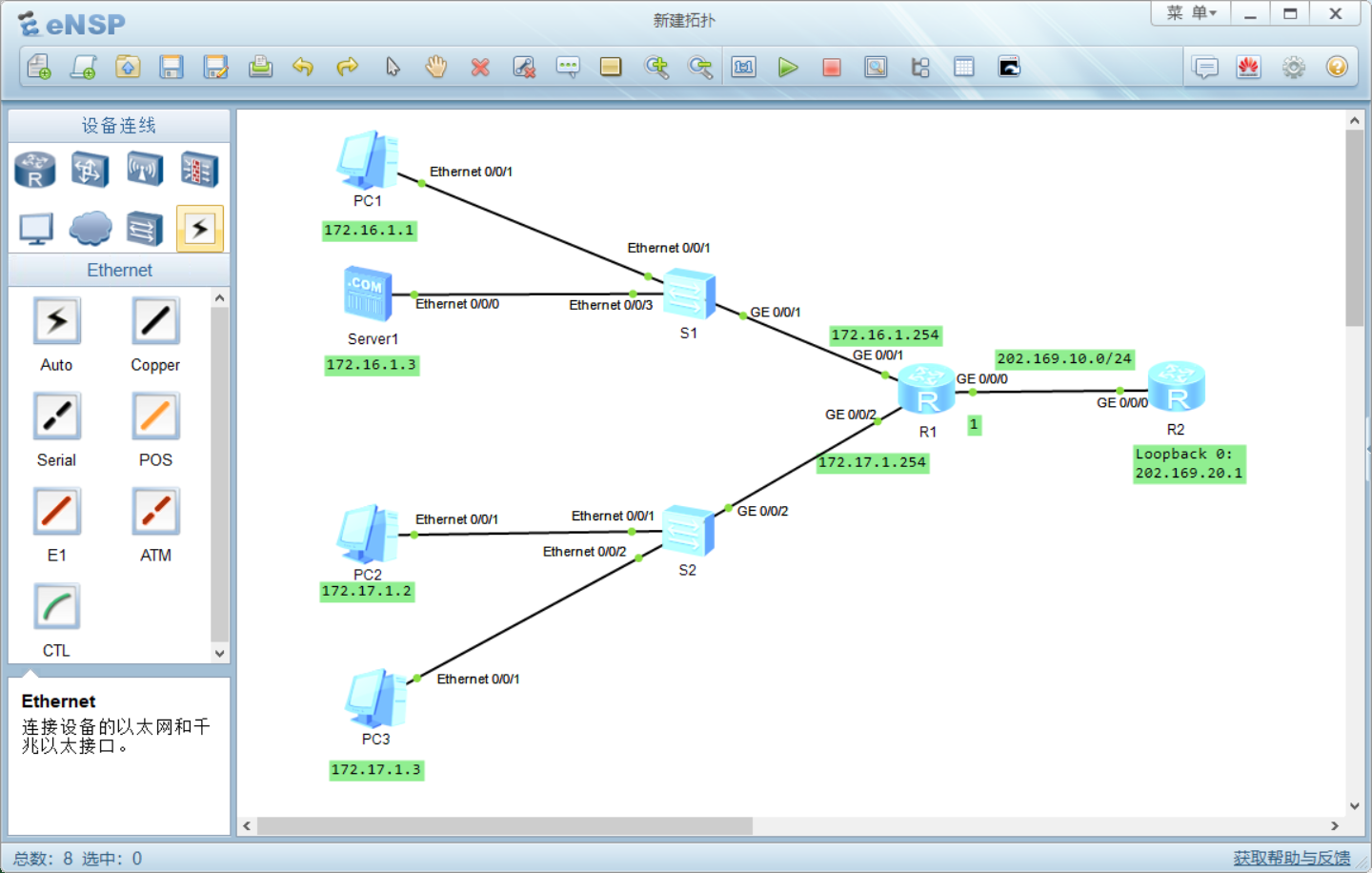

如下图所示，建立实验的拓扑图：

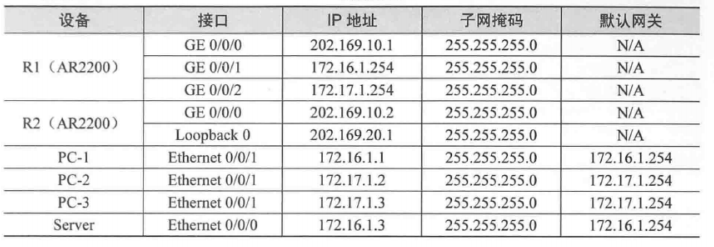

 路由器以及PC机的编址如图所示，并对其进行配置：

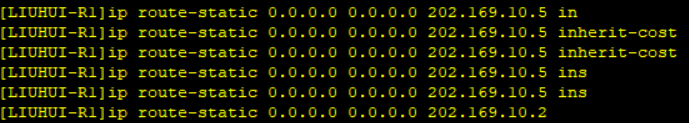

 在网关路由器上配置访问外网的默认路由：






      由于内网使用的都是私有IP地址，员工无法直接访问公网。现需要在网关路由器RI.上配置NAT地址转换，将私网地址转换为公网地址。

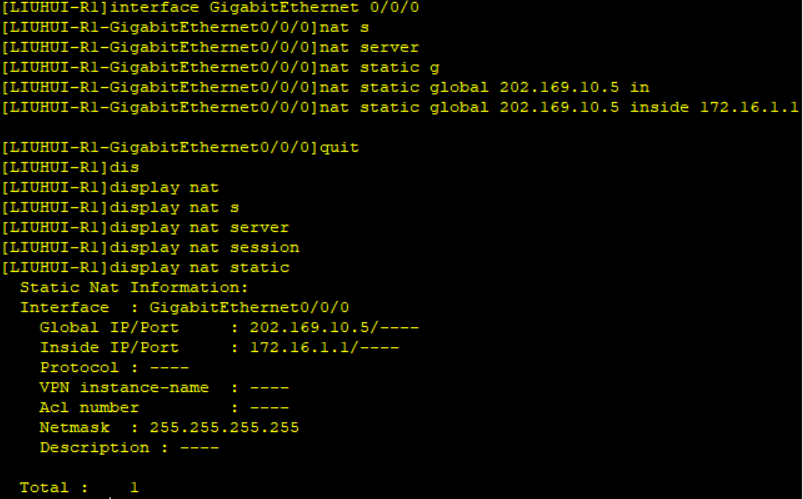

      PC-1为公司客户经理使用的终端，不仅需要自身能访问外网，还需要外网用户也能够直接访问他，因此网络管理员分配了- -个公网IP地址202.169.10.5给PC-1做静态NAT地址转换。在R1的GE 0/0/0接口下使用nat static命令配置内部地址到外部地址的一-对一-转换。配置完成后，查看配置信息：

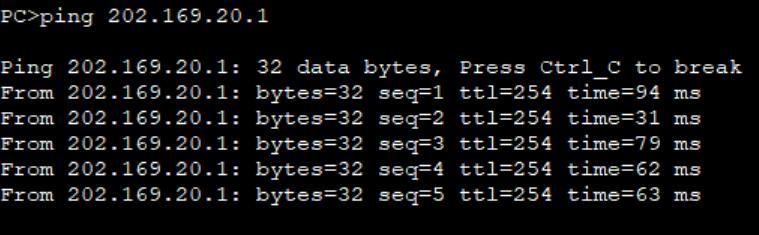

 在PC1上测试与外网的连通性：







      公司内市场部的员工都需要能够访问外网。市场部使用私网IP地址172.17.1.0/24网段，网络管理员使用公网地址池202.169.10.50- 202.169.10.60为市场部员工做NAT转换。

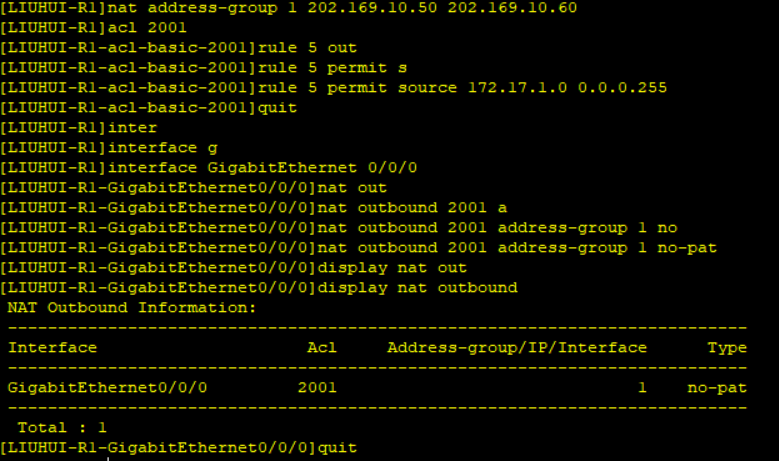

      在R1上使用nat addres-group命令配置NAT地址池，设置起始和结束地址分别为202. 169.10.50和202.169.10.60。
      基本ACL 2000，匹配20.1.1.0,掩码为24位的地址段
      在GE 0/0/0接口下使用nat outbound命令将ACL 2001与地址池相关联，使得ACL中规定的地址可以使用地址池进行地址转换。

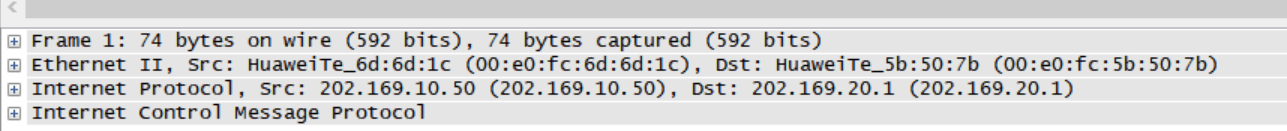

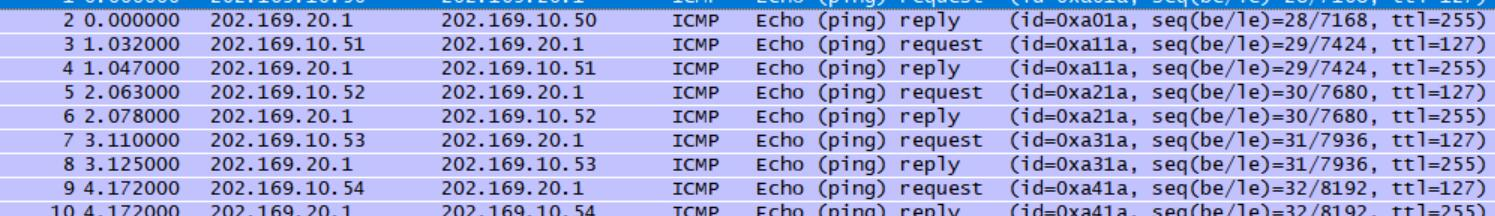

      可以观察到RI上的NAT Outbound配置信息。使用PC-2测试与外网的连通性，并在R1的接口GE 0/0/0.上抓包观察地址转换情况，如图所示。



















配置easyIP，删除删除NAT Outbound配置，并配置Easy-IP特性，直接使用接口IP地址作为NAT转换后的地址：

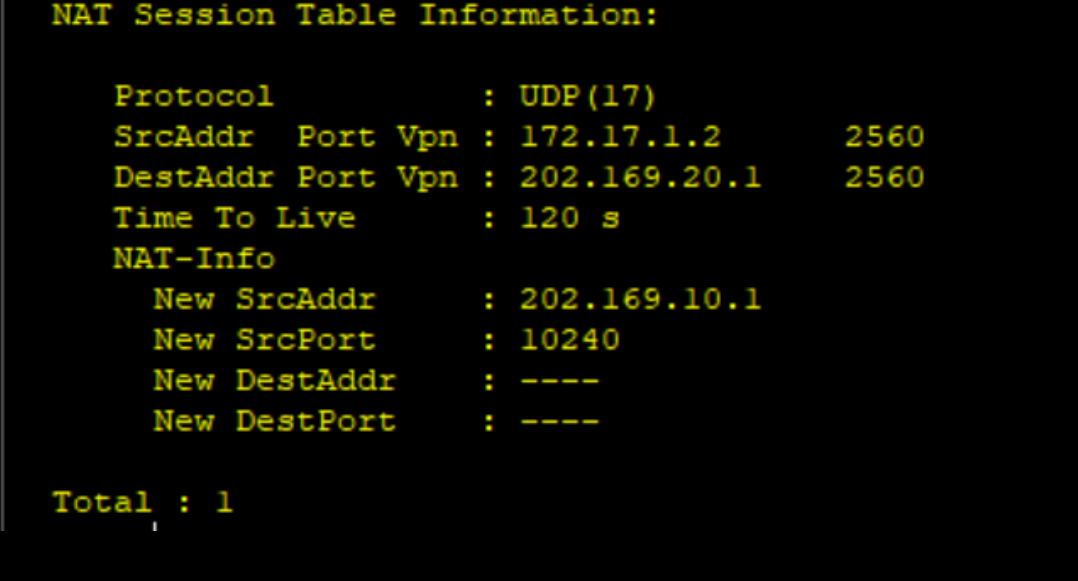

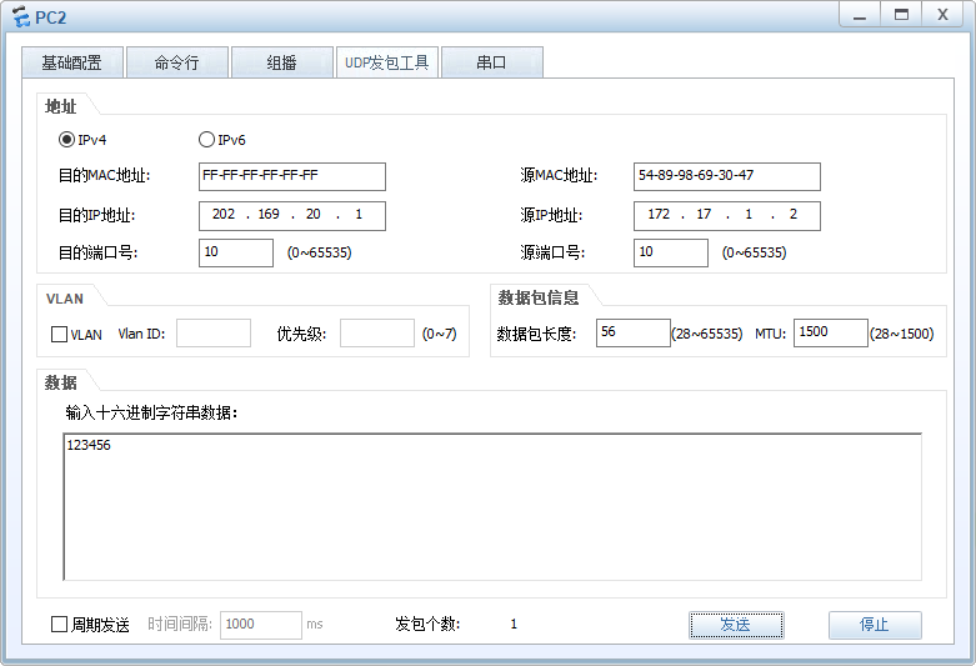

 配置完成后，在PC2 PC3上使用发包工具















 接下来配置NAT server


      公司内Server 提供FTP服务供外网用户访问，配置NAT Server并使用公网IP地址202.169.10.6对外公布服务器地址，然后开启NAT ALG功能。因为对于封装在IP数据报文中的应用层协议报文，正常的NAT转换会导致错误,在开启某应用协议的NATALG功能后，该应用协议报文可以正常进行NAT转换，否则该应用协议不能正常工作。

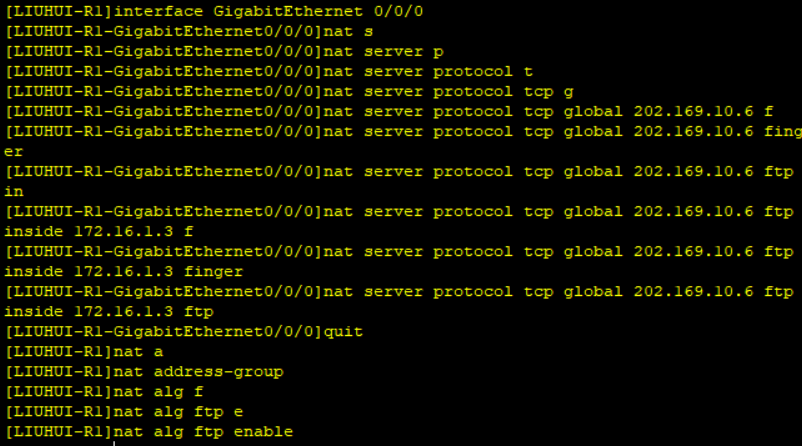

      在R1的GE0/0/0接口上，使用natserver命令定义内部服务器的映射表，指定服务器通信协议类型为TCP，配置服务器使用的公网IP地址为202.169.10.6， 服务器内网地址为172.16.1.3, 指定端口号为21,该常用端口号可以直接使用关键字“ftp" 代替。

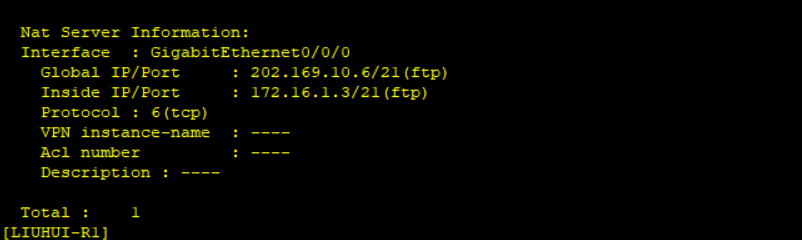

 在R1上查看NAT server信息：



 开启服务器的FTP功能：

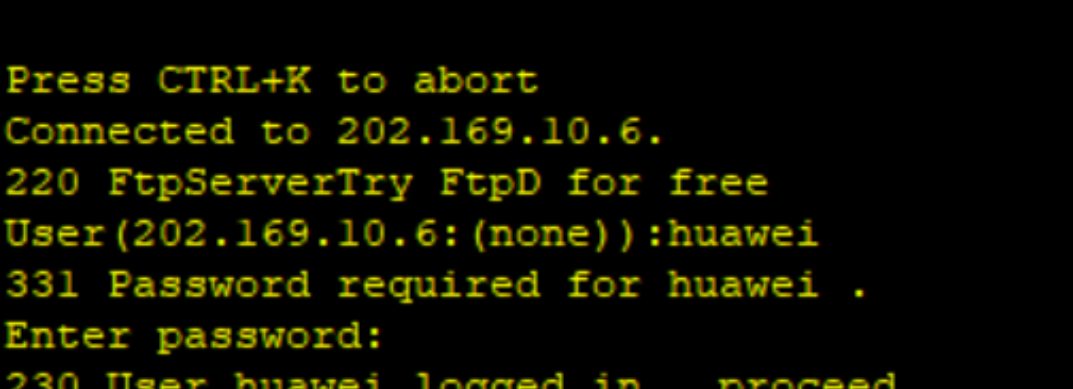

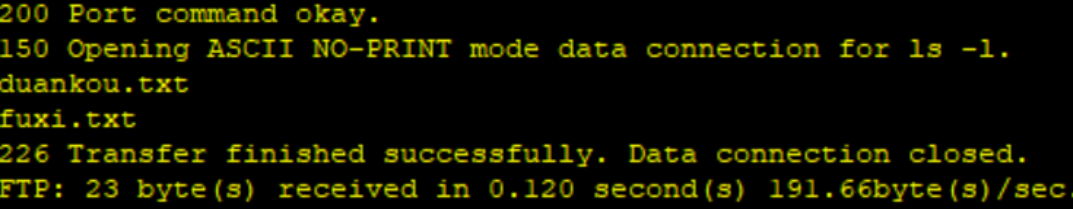

 成功登录。
