【AD专栏】12-26 工作笔记

前言

前辈留下了AD的 PCB 和pdf的原理图，准备重新绘制原理图，然后再修改PCB（这样工程才能全部为我掌握）；

在这个过程中，解决了以下的问题：

• 一. 从已有的PCB制作封装库
• 二. AD批量更改PCB丝印位置
• 三. AD 原理图如何进行DRC检查（重要）
• 四. AD中pcb元件绿色怎么解决
• 五、AD快捷键的设置（有用）





一. 从已有的PCB制作封装库

得到下面的内容，代表成功了。



二. AD批量更改PCB丝印位置

第一步：选中要排列字符的元件

第二步：

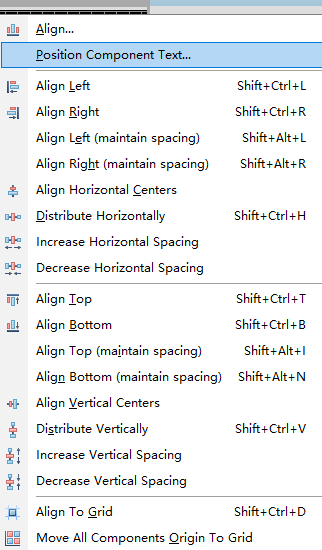

“A”—>“定位器文本（P）”—>选择标识符位置

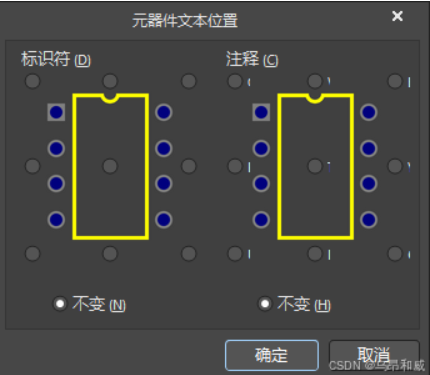

进行修改：

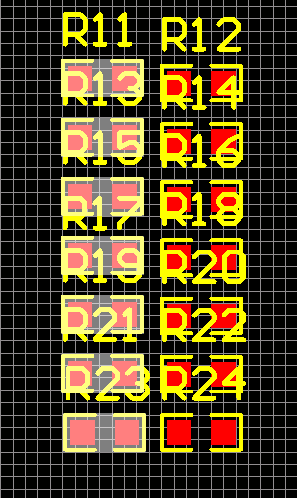

结果：



三. AD 原理图如何进行DRC检查

如果画到PCB才发现原理图画错了，那么就为时太晚了。

画完或者后期修改PCB应该及时进行原理图的DRC检查。

1. 右下角Panels打开工程：

2. 然后我们选中整个工程的工程处，点击右键:

3. 然后左键点击compile PCB Project......... :





参考资料：

https://www.fanyedu.com/content/1569.htm



四. ad中pcb元件绿色怎么解决

‌

解决Altium Designer中PCB元件显示绿色的方法有以下几种‌：‌

1. ‌删除自动生成的房间（Room）‌：在更新原理图到PCB时，自动生成的房间可能会导致错误标志。可以尝试删除这些房间，看看是否能够解决问题。

2. ‌重置错误标志‌：可以使用快捷键T（工具）和M（复位错误标志）来尝试清除错误标志。

3. ‌调整设计规则检查‌：打开工具栏中的设计规则检查，只留下第一个走线检查，关闭其他规则检查，这样可以减少或消除绿色报错。

4. ‌检查元器件位置和走线‌：元器件显示绿色可能是由于元器件位置过近或走线错误。可以检查PCB布局，调整元器件位置或修改走线，确保它们不会相互干扰。

5. ‌使用L键清除绿色‌：在Altium Designer中，按下L键可以打开层设置，取消勾选某些选项可以清除绿色显示。

五、AD快捷键的设置

5-1 快捷键的自定义

由于Altium Designer的快捷键多种多样，如果利用系统默认的快捷键来进行PCB设计，特别是那种执行 3 次按键的组合键，我们速度优先，那么这时候是否可以把这类默认的快捷键设置为我们自己喜欢的、只需要按键一次的快捷键呢？这涉及快捷键自定义的方法。自定义快捷键更加方便了设计，同时也存在个性化设置。

目前，Altium Designer的自定义快捷键设置方法大概可以分为两种。

5.2 菜单选项设置法

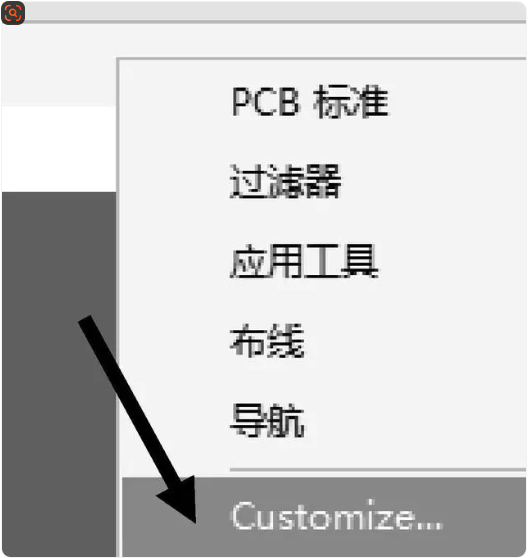

5.2.1 在菜单栏空白处单击鼠标右键，执行“Customize”命令，如图3所示。

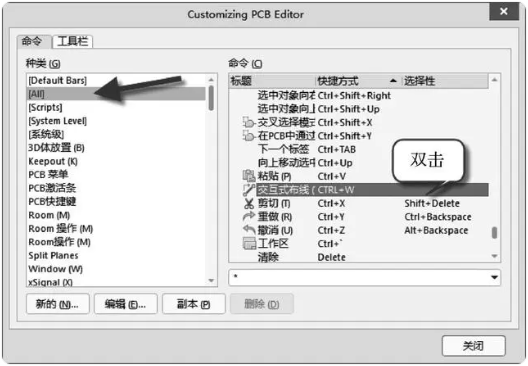

5.2.2 打开如图4所示的对话框，在左边栏中适配“All”，在右边栏中找到需要设置快捷键的栏目双击，如图4所示，进入快捷键设置界面。

图3 执行“Customize”命令

图4 选择需要设置快捷键的栏目



5.3  交互式布线

Ctrl+W

⭐️切换单层：Shift+S

切换走线方式：Shift+空格

⭐️放置过孔并改变走线：Shift+Ctrl+滚轮

⭐️改变走线宽度：Shift+W /Tab

切换倒角方式：Shift+Tab

⭐️取消距离显示：Shift+C

旋转3D图：Shift+鼠标右键

⭐️高亮选中网络：Crtl+鼠标左键

⭐️测量距离：Ctrl+M

⭐️调方格为点：Ctrl+G

⭐️显示隐藏：Ctrl+D

当前原点：Ctrl+End

⭐️切换显示层：小键盘+-*



参考资料：

1. https://baijiahao.baidu.com/s?id=1749527132751487387&wfr=spider&for=pc

2. 原文链接：https://blog.csdn.net/2402_84069492/article/details/138460696

六、ad选中整根线

‌在Altium Designer中选中整根线的方法主要有以下几种‌：‌12

1. ‌使用快捷键和鼠标操作‌：

   • 按住Ctrl键，然后用鼠标左键点击需要高亮的网络。
   • 选择一段网络，然后按Tab键。按一次Tab键会选中整条线，但不包括元器件；按两次Tab键会选中整个网络，包括元器件。

2. ‌使用快捷键‌：

   • Ctrl + H可以选择整条线以及这条线物理上连接的焊盘。

这些方法可以帮助你在Altium Designer中快速选中整根线，并进行相应的修改或操作。





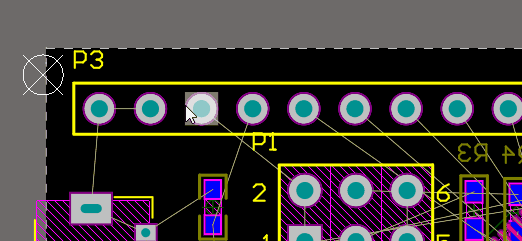

七、 关闭某一网络的飞线

在Altium Designer 9（AD9）中去除飞线的方法主要有以下几种：

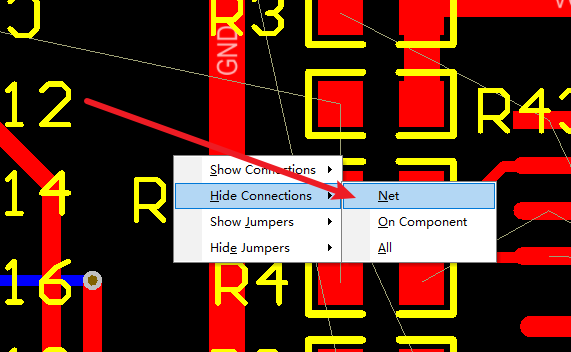

1. 快捷键N：在PCB界面按下快捷键N，会弹出一个菜单，选择“Hide Connections”然后选择“All”可以隐藏所有飞线；如果想显示飞线，选择“Show Connections”然后选择“All”即可显示所有飞线。
2. 菜单栏操作：在PCB界面，点击菜单栏里面的“View”，在下拉菜单里面选择“Connects”，然后选择“Hide All”隐藏所有飞线，选择“Show All”显示所有飞线。
3. 单个元器件飞线：在“View”菜单下的“Connects”中，选择“Show Component Nets”，则鼠标变为十字，点击器件，器件的飞线就会出现；如果想显示特定网络的飞线，选择“Show Net”即可。
4. PCB选项设置：在PCB界面，选择软件右下角的“PCB”菜单，选择“PCB Options”，在“From-to Edit”选项中可以隐藏飞线。同样，在这个窗口下，选择相应的选项也可以显示飞线。
通过上述方法，大家可以根据需要隐藏或显示AD9中的飞线。希望这些信息对大家有所帮助。
