24V 电池包的拆解

拆解过程

拧开外壳的螺丝，里面有6节18650电池。

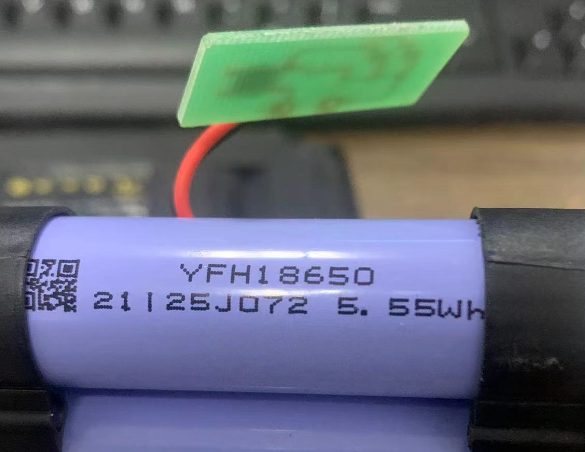

电池的容量是5.55Wh，按电压3.7V算，就是15000mAh的电池。

锂电保护板：

提供锂电充放电功能和相应的接口，还有一颗锂电保护芯片。

（板子上没发现锂电充电管理芯片，可能在 PCBA 的背面）

电量显示





扩展：锂电充电管理芯片跟锂电保护芯片的区别

1. 锂电池充电芯片是一种用于控制和调节电流、电压的芯片，用于实现恒流和恒压充电功能，以及指示电池是否充满。。
2. 锂电池保护芯片是一种专门设计用于保护电池安全的芯片，其主要功能是防止电池过充而导致爆炸，并且防止电池过度放空而损坏（另外还有过放、过流、过温保护功能）。该芯片旨在确保使用者的安全并延长电池寿命

锂电保护芯片不能给电池充电，他只负责监控电池的电压以及电流。比如电池在充电的时候他监控电池的电压是否高于保护芯片的限定电压值，以及电池充电电流是否高于芯片的限定电流值。如果超过了保护芯片的限定值，保护芯片会切断电池的充电回路来保护电池。电池放电的时候保护芯片也是检测电池的电压是否低于芯片的限定值，或者电池放电电流超过限定值。如果电压过低或者电流过大保护芯片都会切断电池放电回路保护电池。





扩展：锂电充电管理芯片知识

锂电充电管理芯片：实际就是一颗对锂离子电池进行充电以及指示其充电状态的专用集成电路。

其作用：

1.负责给电池充电

2.指示电池的充电状态



根据芯片内部电路充电方式分为：

• 线性型锂电充电芯片
• 开关型锂电充电芯片



其中开关式充电芯片又可分为：

• 升压型充电芯片和降压型充电芯片
• 升降压型充电芯片



线性充电芯片优缺点：优点是芯片外围电路简单成本低，缺点就是转化效率低，容易发热，充电电流一般都做不大

开关型充电芯片优缺点：优点转化效率高，充电电流可以做的很大，缺点：芯片外围电路多成本偏高



锂电管理芯片参数说明

电气参数

• 允许输入电压范围和最大耐压
• 能够让芯片正常工作的电压范围值
• 最大耐压指允许芯片输入电源的极限值
• 最大充电电流
• 芯片能够给电池稳定充电的最大电流
• 充电电流越大充电速度越快
• 待机功耗
• 芯片在没有输入电源的情况下的待机电流
• 待机电流越小，功耗越低



常见特色功能

输入电源过压保护功能

当输入电压高于某个电压值，芯片会停止工作保护芯片，这个功能市场上面的芯片没有这个功能，有的比较少。



芯片是否支持0V充电

当电池电压为0V时，芯片还能不能激活电池并充电，这个功能一般的充电芯片都要具备。



芯片是有带电池反接保护

当电池接反时，充电或者不充电情况下芯片会不会烧，这个功能市场上面有的芯片有，有的芯片没有该功能。
