HX711 的原理和数值换算(以Excel表格为工具)

简短不看版：

文件名：HX711计算.xlsx

下载链接：阿里云盘：https://www.alipan.com/s/A5UPp8Doi5z

输入步骤0中已知数据即可自动计算.

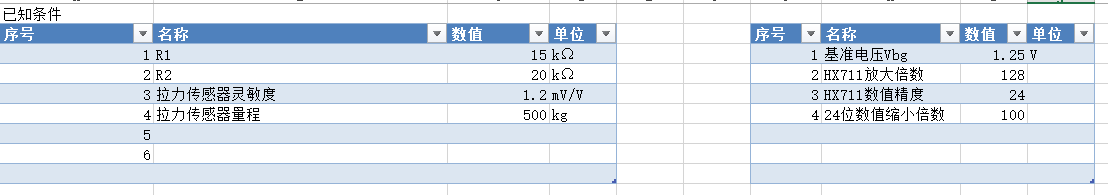

步骤 0 ：获取已知数据

首先，需要得到几个已知条件：

1. 首先是HX711电路的两个电阻的阻值 R1， R2：目的是算出激励电压。

2. 然后是你手上拉力传感器的量程A(kg)，拉力传感器的灵敏度(mV/V)

3. 其他HX711编程确定的参数（一般默认），如放大倍数为128倍，数值精度为24位。

下面以

HX711电路R1=15kΩ，R2=20kΩ；
500 kg量程，1.2mV/V的拉力传感器
放大倍数：128倍，数值精度：24位

的已知条件进行如下计算：

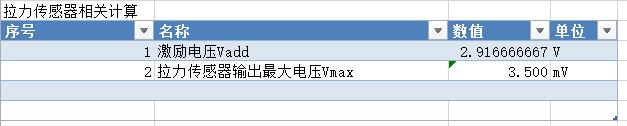

步骤 1 ：如何计算传感器激励电压

HX711 可以在产生 VAVDD 和 AGND 电压，即 711 模块上的 E+ 和 E- 电压。该电压通过 VAVDD=VBG(R1 +R2 )/R2 计算。VBG 为模块儿基准电压 1.25v，R1 = 15K ,R2 = 20K。因此得出 VAVDD = 2.917V

（为了降低功耗，该电压只在采样时刻才有输出，因此用万用表读取的值可能低于 4.3v ，因为万用表测量的是有效值。）

步骤 2 ：如何计算 AD 输出最大值

在 2.917 V 的供电电压下 500Kg 的传感器最大输出电压是 2.917v*1.2mv/V = 3.5 mV
经过 128 倍放大后，最大电压为 3.5 mV*128 = 448mV
经过 AD 转换后输出的24bit数字值最大为：(448mV/ 2.917V ) *(2^ 24)≈2576980

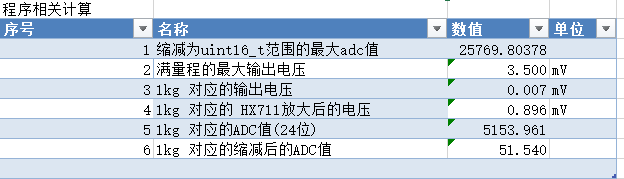

步骤 3 ：程序中数据如何转换

程序中通过HX711_Buffer = HX711_Read(); 获取当前采样的 AD 值，最大 2576890，(注：257万，已知uint16_t 数值最大为65535, 因此不能用16位储存该数字)

存放在 uint32_t 型变量 HX711_Buffer 中，因 uint32_t 型变量计算速率和存放空间占用资源太多，固除以100 ，缩放为 uint16_t 型，便于后续计算。

Weight_Shiwu = HX711_Buffer/100;

Weight_Shiwu 最大为 25769 。

步骤 4 ：如何将 AD 值反向转换为重力值。

假设重力为 x Kg （ x<500Kg ） , 测量出来的 AD 值为 y

对于满量程 500Kg，单片机得到最终的数字为25769，那么对于 x kg，其对应的数字就是 (x/500)*25769 = x * 51.54

所以 y = 51.54 x

因此得出 x = (y /51.54) Kg = (y / 51.54)*1000 g

所以得出程序中计算公式

Weight_Shiwu = (unsigned int)((float)(Weight_Shiwu/51.54)*1000+0.05); //+0.05 是为了四舍五入百分位

特别注意：
因为不同的传感器斜率特性曲线不一样，因此，每一个传感器需要矫正这里的 51.54 这个除数。当发现测出来的重量偏大时，增加该数值。如果测试出来的重量偏小时，减小改数值。因传感器线性斜率不同而定。每个传感器都要校准。如果传感器测量值偏大，则需改大该数值，若传感器测量值偏小，则需改小该数值。

参考代码：以Arduino为例

/////以下为函数声明
extern unsigned long HX711_Read(void);
extern long Get_Weight();
///变量定义
float Weight = 0;
int HX711_SCK =2;   ///     作为输出口
int HX711_DT= 3;    ///     作为输入口
long HX711_Buffer = 0;
long Weight_Maopi = 0, Weight_Shiwu = 0;
 #define GapValue 405       ///该值需校准 每个传感器都有所不同

void setup()
{
 //初始化HX711的两个io口
pinMode(HX711_SCK, OUTPUT);  ///SCK 为输出口 ---输出脉冲
pinMode(HX711_DT, INPUT); ///  DT为输入口  ---读取数据

 Serial.begin(9600);
 Serial.print("Welcome to use!\n");
 delay(3000);    ///延时3秒
 //获取毛皮重量
 Weight_Maopi = HX711_Read();
}
 void loop()    ///  一直循环{}内容  ----- 同while（1）{xxx}
{
 Weight = Get_Weight();  //计算放在传感器上的重物重量
 Serial.print(float(Weight/1000),3);  //串口显示重量，3意为保留三位小数
 Serial.print(" kg\n"); //显示单位
 Serial.print("\n");  //显示单位
 delay(2000);  //延时2s 两秒读取一次传感器所受压力
}
 //称重函数
long Get_Weight()
{
 HX711_Buffer = HX711_Read();    ///读取此时的传感器输出值
 Weight_Shiwu = HX711_Buffer;     ///将传感器的输出值储存
 Weight_Shiwu = Weight_Shiwu - Weight_Maopi; //获取实物的AD采样数值。
 Weight_Shiwu = (long)((float)Weight_Shiwu/GapValue);    //AD值转换为重量（g）
 return Weight_Shiwu;
}
unsigned long HX711_Read(void) //选择芯片工作方式并进行数据读取
{
 unsigned long count;   ///储存输出值
 unsigned char i;
   ////high--高电平 1  low--低电平 0
 digitalWrite(HX711_DT, HIGH);   ////  digitalWrite作用： DT=1；
 delayMicroseconds(1); ////延时 1微秒
 digitalWrite(HX711_SCK, LOW);  ////  digitalWrite作用： SCK=0；
 delayMicroseconds(1);   ////延时 1微秒
 count=0;
  while(digitalRead(HX711_DT));    //当DT的值为1时，开始ad转换
  for(i=0;i<24;i++)   ///24个脉冲，对应读取24位数值
 {
   digitalWrite(HX711_SCK, HIGH);  ////  digitalWrite作用： SCK=0；
                                /// 利用 SCK从0--1 ，发送一次脉冲，读取数值
  delayMicroseconds(1);  ////延时 1微秒
  count=count<<1;    ///用于移位存储24位二进制数值
  digitalWrite(HX711_SCK, LOW);   //// digitalWrite作用： SCK=0；为下次脉冲做准备
 delayMicroseconds(1);
   if(digitalRead(HX711_DT))    ///若DT值为1，对应count输出值也为1
   count++;
 }
  digitalWrite(HX711_SCK, HIGH);    ///再来一次上升沿 选择工作方式  128增益
 count ^= 0x800000;   //按位异或  不同则为1   0^0=0; 1^0=1;
///对应二进制  1000 0000 0000 0000 0000 0000  作用为将最高位取反，其他位保留原值
 delayMicroseconds(1);
 digitalWrite(HX711_SCK, LOW);      /// SCK=0；
 delayMicroseconds(1);  ////延时 1微秒
 return(count);     ///返回传感器读取值
}

对于51、stm32等单片机的程序，只需做出简单修改就可。

如主要为修改延时函数，端口高低电平。 stm32 加上端口初始化（可配置推挽输出）

参考文章：

HX711AD +压力传感器（arduino) https://www.zhihu.com/tardis/bd/art/93838734?source_id=1001

HX711 相关疑问

1. 该芯片集成了包括稳压电源、片内时钟振荡器等其它同类型芯片所需要的外围电路；

疑问：稳压电源、片内时钟振荡器的功能是什么？稳压电源的目的是什么，输出的电压是什么？

2. 通道A的可编程增益为128或64，对应的满额度差分输入信号幅值分别为±20mV或±40mV。通道B则为固定的32增益，用于系统参数检测。

疑问：幅值是最大的意思吗？最大20mV?假如超过了肿么办？

3. 芯片内提供的稳压电源可以直接向外部传感器和芯片内的A/D转换器提供电源，系统板上无需另外的模拟电源。

疑问：为什么要向外部提供电源呢?相应的引脚在哪里？

4. 简单的数字控制和串口通讯：所有控制由管脚输入，芯片内寄存器无需编程

疑问：串口通讯名字不适合吧，相应的引脚是否应该像I2C一样加上拉电阻呢?

5. 可选择10Hz 或80Hz 的输出数据速率

疑问：怎么选择，哪种速率好呢？是不是慢一点数据更精确一点？

6. 耗电量（含稳压电源电路）：典型工作电流：<1.7mA, 断电电流：<1μA

疑问：断电电流？如何断电呢？

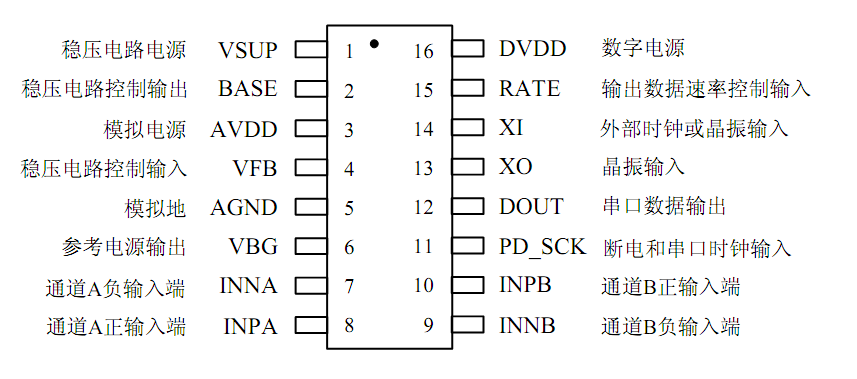

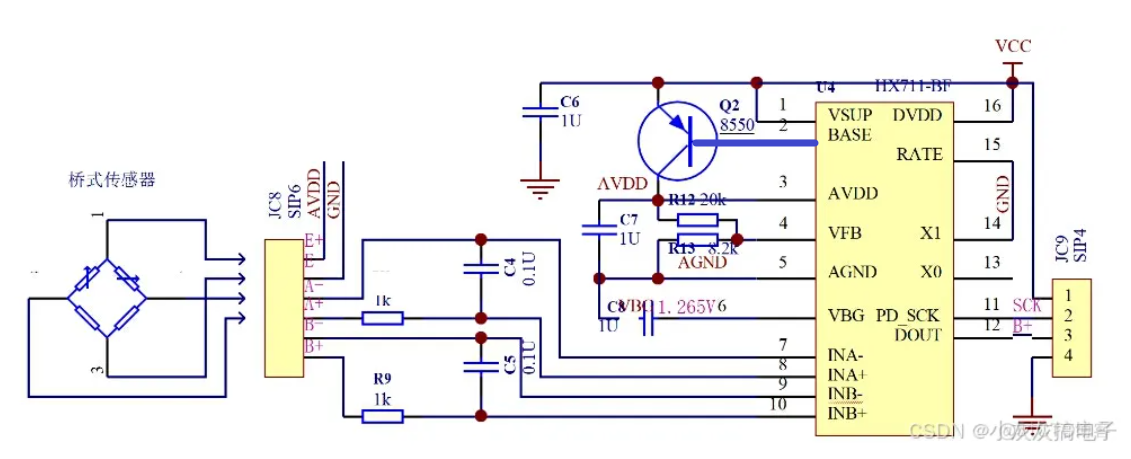

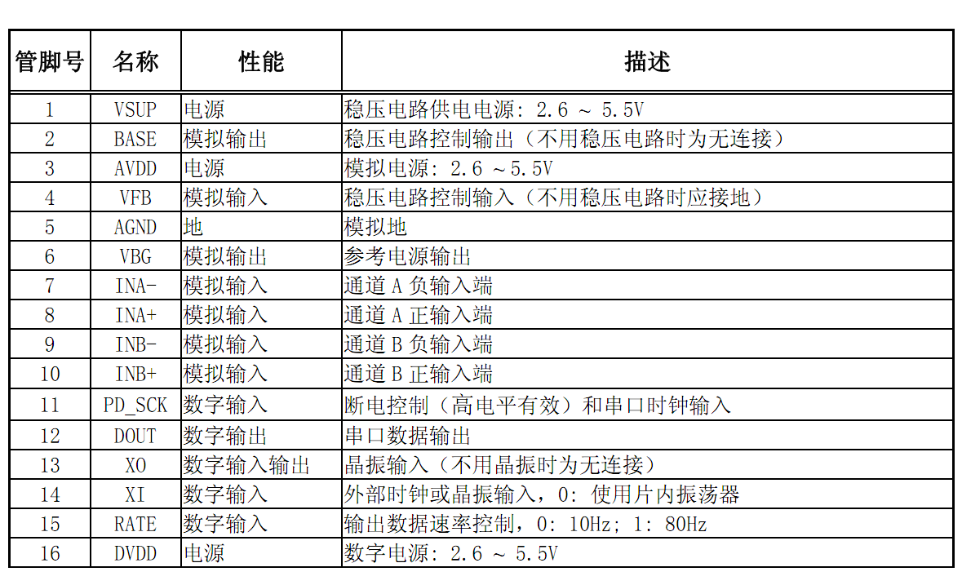

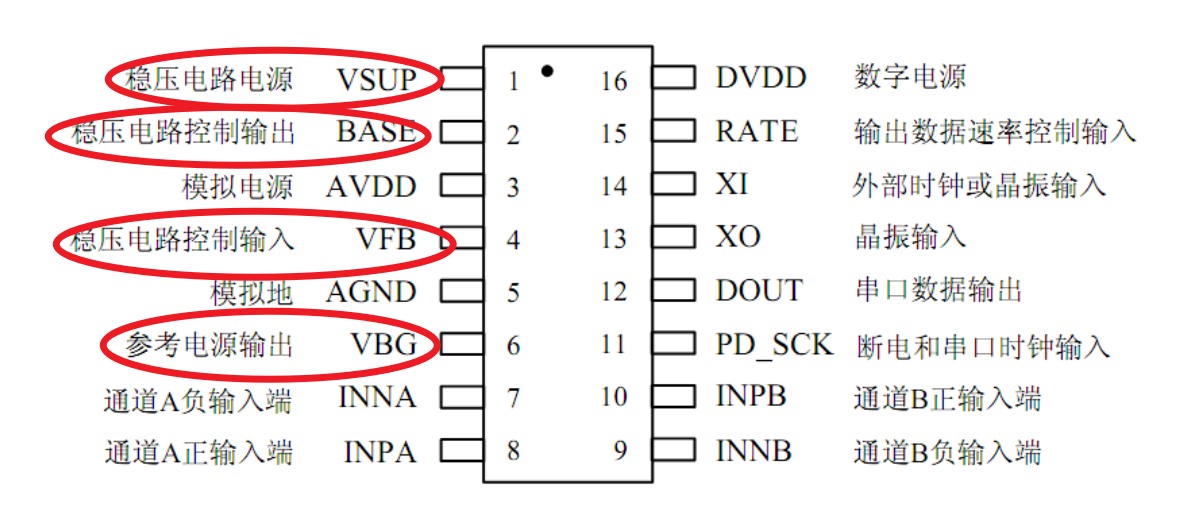

7. 典型应用图和管脚说明图

疑问：

a. VBG（参考电源输出）为什么要加电容到地？（ VAVDD=VBG(R1 +R2 )/R2 ）

b. Vfb(稳压电路控制输入）：为什么要进行分压呢？为什么要用稳压电路，其作用是什么？不用会怎么样？公式 （ VAVDD=VBG(R1 +R2 )/R2 ） 里面为什么是Vbg而不是Vfb。

c. Vsup(稳压电路电源）：与Vfb有啥区别？

d. Vavdd:(模拟电源）：与Vsup有啥区别？能不能直接接电源呢？其应该是加在传感器上的电压，其数值是多少，怎么计算的？

e. BASE引脚接的三极管有什么作用?

f. 感觉好多引脚是浪费的，比如INPB,INNB; XI/XO基本不用，RATE也是经常默认接低电平。

而且其中稳压电源占了大部分

供电电源：数字电源(DVDD)应使用与MCU芯片相同的的数字供电电源。

疑问：假如电平不一样，该肿么办？比如MCU是5V，HX711是3.3V。

HX711芯片内的稳压电路可同时向A/D转换器和外部传感器提供模拟电源。

稳压电源的供电电压(VSUP)可与数字电源(DVDD)相同（在典型应用图里就是 VSUP=DVDD)。

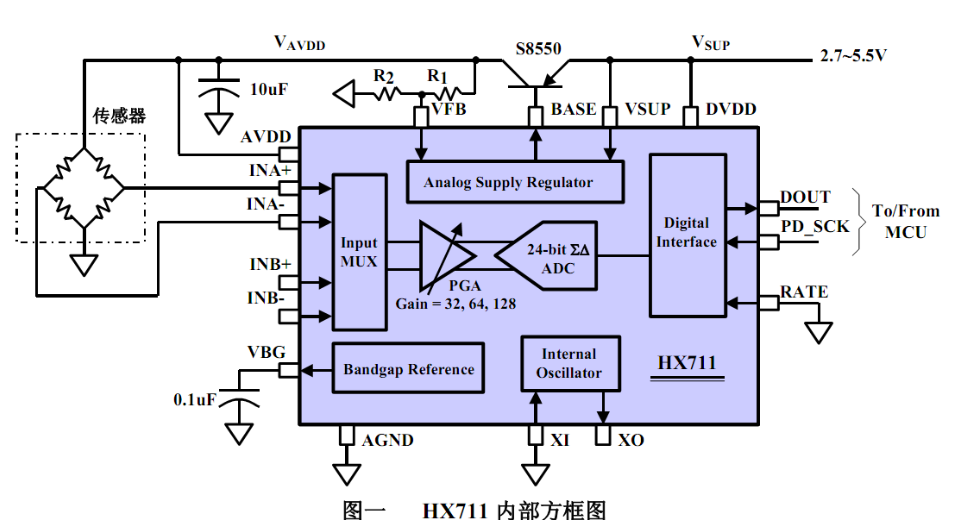

稳压电源的输出电压值（VAVDD）由外部分压电阻R1、R2 和芯片的输出参考电压VBG决定（图1），VAVDD=VBG(R1+R2)/R2。

VAVDD应该至少低于稳压电源的输入电压(VSUP)100mV。

疑问：稳压电源的输出电压值与输入电压值无关？

如果不使用芯片内的稳压电路，管脚VSUP和管脚AVDD应相连，并接到电压为2.6～5.5V的低噪声模拟电源。管脚VBG上不需要外接电容，管脚VFB应接地，管脚BASE 为无连接。

疑问：VSUP与AVDD直接相连？那应该省去了好多电子元件：不需要三极管（BASE无连接）、不需要分压电阻（VFB接地）、不需要加VBG电容。

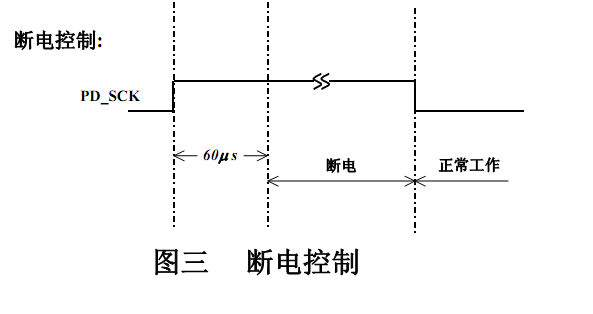

如果PD_SCK从低电平变高电平并保持在高电平超过60μs，HX711 即进入断电状态（图三）

（当PD_SCK为低电平时，芯片处于正常工作状态。）

当PD_SCK 重新回到低电平时，芯片会自动复位后进入正常工作状态。芯片从复位或断电状态进入正常工作状态后，通道A和增益128会被自动选择作为第一次A/D转换的输入通道和增益。随后的输入通道和增益选择由PD_SCK的脉冲数决定，参见串口通讯一节。

当数据输出管脚DOUT为高电平时，表明A/D转换器还未准备好输出数据，此时串口时钟输入信号PD_SCK应为低电平。当DOUT从高电平变低电平后，PD_SCK应输入25至27个不等的时钟脉冲（图二）。其中第一个时钟脉冲的上升沿将读出输出24位数据的最高位（MSB），直至第24个时钟脉冲完成，24位输出数据从最高位至最低位逐位输出完成。第25至27个时钟脉冲用来选择下一次A/D转换的输入通道和增益
