【STC15】通过硬件PWM调整灯亮度

PCA大致工作原理

PCA是一个具有捕获功能的16位定时器,高八位TH0,低八位TL0,CCON寄存器控制着定时器的计数与中断请求。

CR=1表示开始计数

中断:CCON最低位加上CMOD的最低位可以控制产生中断。中断的向量是interrupt 7,进和中断时,必须首先将sbit CCF0 = CCON^0; //PCA 模块0 中断标志, 由硬件置位, 必须由软件清0。再进行其它他操作

频率:对于PCA计数阵列的计数频率则由CMOD的低三位控制,可以用此来控制计数频率,如以FOSC或分频计数均可。

工作模式:每个PCA阵列均有两个模式控制寄存器,CCAPM0/1,它控制着PCA进行何种操作,如捕获,上升沿捕获,高速输出,PWM输出,可以直接通过设置来设置PCA的需要完成的功能。

三种工作模式(功能)

捕获模式:它有两个捕获模块,CCAP0H和CCAP0L。对于STC60S2时,外部引脚为P1.3和P1.4,当外部引脚输入上升沿或下降沿触发时,将CL和CH的值捕获到CCAP0H和CCAP0L,完成捕获功能。

PWM输出模式:当为PWM输出时,一般为8位PWM模式,PWM实现方法,因为是8位,CL基础计数器从0xFF递减到0x00,溢出后将CCAP0H的值加载到CCAP0L,若CL递减过程中,若大于CCAP0L,则输出高电平,否则为低电平。

定时器模式:当作为16位软件定时器时,那么就存放定时值,当计数器的值与CCAP0H和CCAP0L中的值相等时,产生表示计数时间到,可以产生中断去执行其它操作。



与CCP/PWM/PCA应用有关的特殊功能寄存器

比如本次实验要用到的是模块0的PWM功能,所以就可以设置如下图红框内的寄存器即可,模块1就配置CCAPM1等带有1的寄存器,模块2类似,每个寄存器有什么作用就查看数据手册

寄存器分类

  • 公共:CCON、CMOD、CL、CH、AUXR1/P_SW1
  • 模块0:CCAPM0、CCAP0L、CCAP0H、PCA_PWM0
  • 模块1:CCAPM1、CCAP1L、CCAP1H、PCA_PWM1
  • 模块2:CCAPM2、CCAP2L、CCAP2H、PCA_PWM2



PWM占空比的计算

占空比是指一个周期内高电平的持续时间,因为是CL{EEC0L,CCAP0L[7:0]}进行比较,所以控制占空比大小就是设置{EEC0L,CCAP0L[7:0]}的值;

这里将 {EEC0L,CCAP0L[7:0]} 设为 x, 那么:

公式: 要设置的占空比 = (255-x) / 255 *100%





示例代码:

#define CCP_S1  BIT5	//0010 0000
#define CCP_S0  BIT4   	//0001 0000

#define EPC0H   BIT1	//0000 0010
#define EPC0L   BIT0	//0000 0001
/*
* @name   PWM_Init
* @brief  PWM初始化
* @param  None
* @retval None
*/
static void PWM_Init()
{
    //选择管脚,因为开发板的PWM灯接到了P3.5口
    //CCP_S1 = BIT5 = 0010 0000		~CCP_S1 = 1101 1111
    //把PCA功能切换到P3.5/CCP02口所在的管脚
    AUXR1 &= (~CCP_S1);  //第5位清零
    AUXR1 |= CCP_S0;	//第4位置1

    //标志位清零以及设置PCA的时钟源,禁止CCON中CF位的中断
    CCON = 0x00;	//CF、CR、CCF0位清零
    CMOD = 0x0C;  	//0000 1100  设置PCA时钟源  -> SYSclk/6;PWM频率 = SYSclk/6/256 = 7.2kHz

    //PCA的16位计数器,低8位的CL和高8位的CH
    CL = 0;	  //复位PCA计数器
    CH = 0;

    //ECOM0位置1,允许比较器功能开启,PWM0位置1,允许CCP0脚用作脉宽调节输出
    CCAPM0   = 0x42; //允许比较器功能,设置PWM模式
    //EBS0_1和EBS0_0都为0,设置PCA模块0工作8位PWM功能,EPC0H和EPC0L都为0
    PCA_PWM0 = 0x00; //PCA工作于8位PWM模式

    //设置系统上电默认亮度
    PCA_PWM0 &= (~EPC0H);	//0000 0010	-》 1111 1101	EPC0H设为0,EPC0L设为1
    CCAP0H = 204;	//CCAP0H = (1-想要设置的占空比)*255

    PCA_PWM0 &= (~EPC0L);	//0000 0001 -》	1111 1110	EPC0H设为1,EPC0L设为0
    CCAP0L = CCAP0H;

    CR = 1;		//开启PCA计数器,很重要,记得开启
}



特殊情况:设置占空比为0%的情况

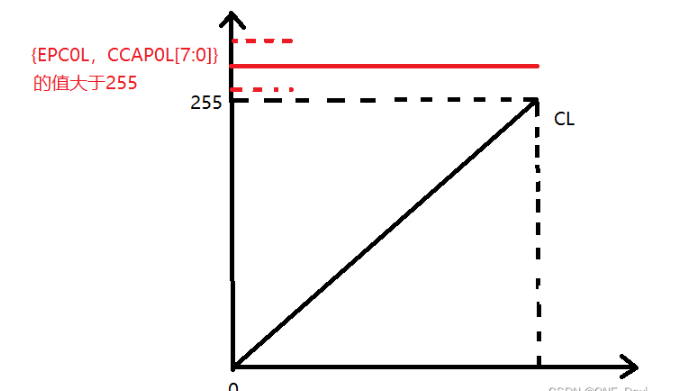

因为CL是会一直从00H到FFH的,即0 ~ 255,所以想让占空比为0,即一个周期内高电平的时间为0,也可理解为没出现过高电平,所以让{EPC0L,CCAP0L[7:0]}的值大于255即可

又因为CL计数溢出后,{EPC0H,CCAP0H[7:0]}的值会装载到{EPC0L, CCAP0L[7:0]}中,在程序中可以只初始化{EPC0H,CCAP0H[7:0]}的值,溢出时自动赋值给{EPC0L, CCAP0L[7:0]},也可给{EPC0L, CCAP0L[7:0]}初始化,该初始值只会与CL做一遍比较,待CL溢出后就被覆盖了,所以初始化时还是以{EPC0H,CCAP0H[7:0]}的值为准。

注意:

EPC0H为1时:{EPC0H,CCAP0H[7:0]}的取值范围是256 ~ 511,EPC0H和CCAP0H[7:0]分别装载到EPC0L和CCAP0L[7:0]后,EPC0L = 1,CCAP0L[7:0] = CCAP0H[7:0] ,取值范围也是256 ~ 511,所以再与CL进行比较,无论怎么样都大于CL,始终输出低电平

如果一处操作让EPC0H为1了,而在后续的操作中又没有把该位清0,将会导致后面无论怎么修改CCAP0H[7:0]的值都没用,改变不了占空比,PWM口只输出低电平。

当EPC0H为0时:{EPC0H,CCAP0H[7:0]}的取值范围是0 ~ 255,装载到{EPC0L, CCAP0L[7:0]}后,取值范围也是0 ~ 255,因为(0,CL[7:0]) >= {EPC0L, CCAP0L[7:0]}时,都会输出高电平,{EPC0L, CCAP0L[7:0]}最多去到255,CL最多也是去到255,所以两者存在相等的情况,就会有高电平输出,虽然周期很小,但在快速执行多个周期时,高电平加起来的时间就比较多了,所以PWM灯会微微亮,但没有灭

除了让占空比为0的情况外,EPC0H在装载到EPC0L前都要为0让{EPC0L, CCAP0L[7:0]}的取值范围在0 ~255之间,这样才能更改占空比,比如用按键控制不同的占空比,达到用PWM调节LED灯亮度的效果;



//通过按键改变Temp_Value的值,根据Temp_Value设置的值修改占空比
PCA_PWM0 &= ~(BIT1); //~0000 0010  ->  1111 1101    即让EPC0H为0    EPC0H = 0,EPC0L = 1
CCAP0H = Temp_Value;
PCA_PWM0 &= ~(BIT0); //因为上一步将EPC0L位置1了,所以也让该位清0后,CCAP0H再赋值给CCAP0L,EPC0H = 0,EPC0L = 1
CCAP0L = CCAP0H;


示例程序工程

public.h:

公共头文件中定义8个位,方便各函数调用

//定义枚举类型 -> BIT位
typedef enum
{
  BIT0 = (uint8_t)(0x01<<0),
  BIT1 = (uint8_t)(0x01<<1),
  BIT2 = (uint8_t)(0x01<<2),
  BIT3 = (uint8_t)(0x01<<3),
  BIT4 = (uint8_t)(0x01<<4),
  BIT5 = (uint8_t)(0x01<<5),
  BIT6 = (uint8_t)(0x01<<6),
  BIT7 = (uint8_t)(0x01<<7),
}BIT_t;
PWM.h:

定义枚举类型和结构体类型

#ifndef __PWM_H_
#define __PWM_H_

//定义表示占空比的枚举类型
typedef enum
{
    Duty_0      = (uint8_t)0,
    Duty_20     = (uint8_t)20,
    Duty_40     = (uint8_t)40,
    Duty_60     = (uint8_t)60,
    Duty_80     = (uint8_t)80,
    Duty_100    = (uint8_t)100
}PWM_Value_t;

//定义结构体类型
typedef struct
{
  PWM_Value_t Duty;
  void (*PWM_Init)();
  void (*PWM_LED_Adjust_Brightness)();
}PWM_t;

/* extern variables-----------------------------------------------------------*/
extern PWM_t PWM;
/* extern function prototypes-------------------------------------------------*/

#endif
/********************************************************
  End Of File
********************************************************/
PWM.c:

通过按键2实现调整PWM灯亮度的主要逻辑函数

/* Includes ------------------------------------------------------------------*/
#include <main.h>

/* Private define-------------------------------------------------------------*/
#define CCP_S1  BIT5
#define CCP_S0  BIT4

#define EPC0H   BIT1
#define EPC0L   BIT0
/* Private variables----------------------------------------------------------*/
static void PWM_Init();
static void PWM_LED_Adjust_Brightness();
/* Public variables-----------------------------------------------------------*/
PWM_t PWM = {Duty_20,PWM_Init,PWM_LED_Adjust_Brightness};
/* Private function prototypes------------------------------------------------*/

/*
* @name   PWM_Init
* @brief  PWM初始化
* @param  None
* @retval None
*/
static void PWM_Init()
{
    //选择管脚,因为开发板的PWM灯接到了P3.5口
    //将BIT5的CCP_S1清0,BIT4的CCP_S0置1,即可将CCP切换到P3.5管脚
    AUXR1 &= ~(CCP_S1);
    AUXR1 |= (CCP_S0);

    //CCON里都是一些标志位,全置0即可
    /*CMOD 的BIT7置0,设置空闲模式下PAC计数器继续工作;BIT3、BIT2、BIT1置为110,
    系统时钟6分频,SYSclk/6*/
    CCON = 0x00;
    CMOD = 0x0C;

    //用于保存PCA装载值的16位计数器都清零
    CL = 0;
    CH = 0;

    //BIT6置1,允许比较器功能;BIT1置1,允许CCP0脚用作脉宽调节输出
    //PCA_PWM0的BIT7和BIT6置0,使模块工作于8位PWM模式,BIT1和BIT0的EPC0H和EPC0L清0
    CCAPM0 = 0x42;
    PCA_PWM0 = 0x00;

    //设置默认亮度,占空比20%
    //CCAP0H初值计算公式:CCAP0H = (1-要设置的占空比)*256
    PCA_PWM0 &= ~(EPC0H);   //EPC0H = 0,EPC0L = 1
    CCAP0H = 204;

    //将CCAP0H的值装载到CCAP0L中
    PCA_PWM0 &= ~(EPC0L);   //EPC0H = 1,EPC0L = 0
    CCAP0L = CCAP0H;

    CR = 1;
}

/*
* @name   PWM_LED_Adjust_Brightness
* @brief  PWM灯调整亮度
* @param  None
* @retval None
*/
static void PWM_LED_Adjust_Brightness()
{
    uint8_t  Temp_Value = 0;
    if(KEY2.KEY_Flag == TRUE)
    {
        //单击 亮度 0-20-40-60-80-100-0 循环调节
        //双击 亮度 100
        //长按 亮度 0
        if(KEY2.Click == TRUE)
        {
            /*初始化时PWM.Duty的值为Duty_20,单击按下后,进入该switch语句
            PWM.Duty 被修改为Duty_40,占空比变量Temp_Value被赋值153,然后
            跳出switch语句,后面对CCAP0H赋值,输出占空比
            下次再单击按键,进入switch,匹配case Duty_40,所以PWM.Duty会
            再次被改变为Duty_60,占空比输出102即60%*/
            switch (PWM.Duty)
            {
              case Duty_0:    PWM.Duty = Duty_20;   Temp_Value = 204;break;
              case Duty_20:   PWM.Duty = Duty_40;   Temp_Value = 153;break;
              case Duty_40:   PWM.Duty = Duty_60;   Temp_Value = 102;break;
              case Duty_60:   PWM.Duty = Duty_80;   Temp_Value = 51;break;
              case Duty_80:   PWM.Duty = Duty_100;  break;
              case Duty_100:  PWM.Duty = Duty_0;    break;
              default: PWM.Duty = Duty_0; break;
            }
            //亮度调节
            //占空比为0%,全输出低电平,PWM灯灭
            if(PWM.Duty == 0)
            {
              PCA_PWM0 |= (EPC0H);
              CCAP0H = 0xFF;

              PCA_PWM0 |= (EPC0L);		//置1则表示9位数,加上CCAP0L最大去到511
              CCAP0L = CCAP0H;
            }
            //占空比为100%,全输出高电平,PWM灯全亮
            else if(PWM.Duty == 100)
            {
              PCA_PWM0 &= ~(EPC0H);
              CCAP0H = 0x00;
              PCA_PWM0 &= ~(EPC0L);
              CCAP0L = 0x00;
            }
            else
            {
                //根据Temp_Value设置的值修改占空比
               PCA_PWM0 &= ~(EPC0H);	//~0000 0010  ->  1111 1101	即让EPC0H为0
               CCAP0H = Temp_Value;
               PCA_PWM0 &= ~(EPC0L);	//因为上一步将BIT0,即EPC0L位置1了,所以也让该位清0后,CCAP0H再赋值给CCAP0L
               CCAP0L = CCAP0H;
            }
        }
        //检测双击
        else if(KEY2.Double_Click == TRUE)
        {
          PCA_PWM0 &= ~(EPC0H);
          CCAP0H = 0x00;
          PCA_PWM0 &= ~(EPC0L);
          CCAP0L = 0x00;
        }
        //检测长按
        else if(KEY2.Press == TRUE)
        {
          PCA_PWM0 |= (EPC0H);
          CCAP0H = 0xFF;
          PCA_PWM0 |= (EPC0L);
          CCAP0L = 0xFF;
        }
        //标志位清零
        KEY2.KEY_Flag     = FALSE;
        KEY2.Click        = FALSE;
        KEY2.Double_Click = FALSE;
        KEY2.Press        = FALSE;
    }
}

/********************************************************
  End Of File
********************************************************/



定时器模拟PWM输出

方法1: 产生真正的PWM

bit flag;
unsigned int HIGHDUTY,LOWDUTY;//存放高低电平时间

void tm0() interrupt 1//定时器0中断服务程序
{
   flag = !flag;
    if (flag)//反转标志去执行高低电平的时间
    {
        TL0 = HIGHDUTY;                //设置定时初值
        TH0 = HIGHDUTY>>8;//设置定时初值
        PWM_OUTPUT=1;//输出高电位
    }
    else
    {
        TL0 = LOWDUTY;                //设置定时初值
        TH0 = LOWDUTY>>8;        //设置定时初值
        PWM_OUTPUT=0;//输出低电位
    }
}

方法2:类似于输出比较

  num=10;  //给初始值
    while (1)
        {
       if(!P17)
        {
        Delayms(10);
         if(!P17)
        {
                num++;
         }
       }
        if(!P16)
         {
        Delayms(10);
         if(!P16)
        {
                num--;
         }
       }
    }
}
void tm0() interrupt 1//定时器0中断服务程序
{ static unsigned char k;
        TL0 = 0xF5;        //设置定时初值 按1T时钟计算,1uS一次
        TH0 = 0xFF;        //设置定时初值 按1T时钟计算,1uS一次
        k++;
        if(k>num)P20=1;//输出高电位
        else P20=0;//输出低电位
}



参考文章:

1、 STC15单片机-按键检测单击、双击和长按(状态机)

链接:https://blog.csdn.net/weixin_46251230/article/details/126659673

2.  STC15单片机-通过PWM调整灯亮度

链接:https://blog.csdn.net/weixin_46251230/article/details/126680309

3. 分享两种STC15定时器模拟PWM的方法

https://news.eeworld.com.cn/mcu/ic489996.html
