电子工程师，一起来聊聊PCB板上的Mark点吧

一、Mark点是什么？

Mark点，也称为定位点或定位标记，是在PCB设计完成后添加到电路板上的特殊标记点。它们通常位于电路板的角落或重要位置，并具有明确的坐标位置。Mark点的主要作用是提供定位参考，用于校准和对齐PCB在后续制造和组装过程中的位置和方向。
PCB板上的Mark点一般如下：

二、Mark点有哪些分类及作用？

Mark点按照IPC-SM-782A分类可分为全局Mark点和局部Mark点，其中全局Mark点可分为单板Mark点和拼板Mark点，单板Mark点用来定位单块板上所有电路特征的位置；拼板Mark点用来辅助定位拼板上所有电路特征的位置；局部Mark点是定位单个元器件的基准点标记，以此提高贴装精度（主要针对QFP、BGA等管脚较多且密的重要器件）。

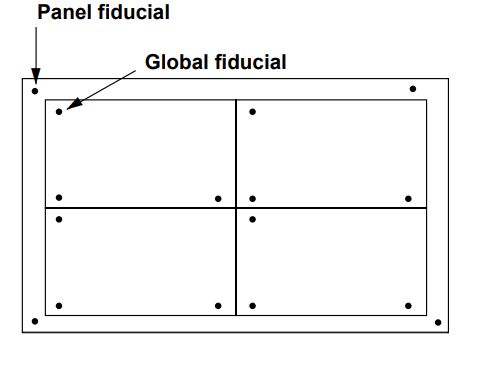

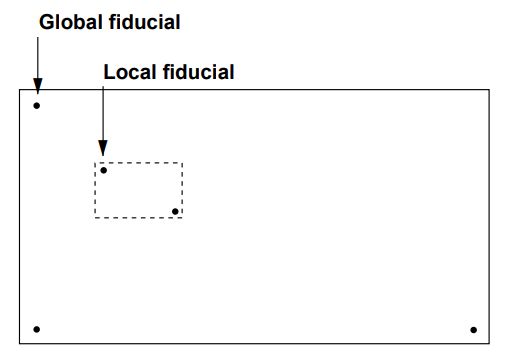

全局Mark点、局部Mark点和拼板Mark点如下：

三、为什么PCB设计后要放置Mark点？

①制造过程的准确性

②电路板组装精度
