BBP002面包板电源模块如何使用(C版)

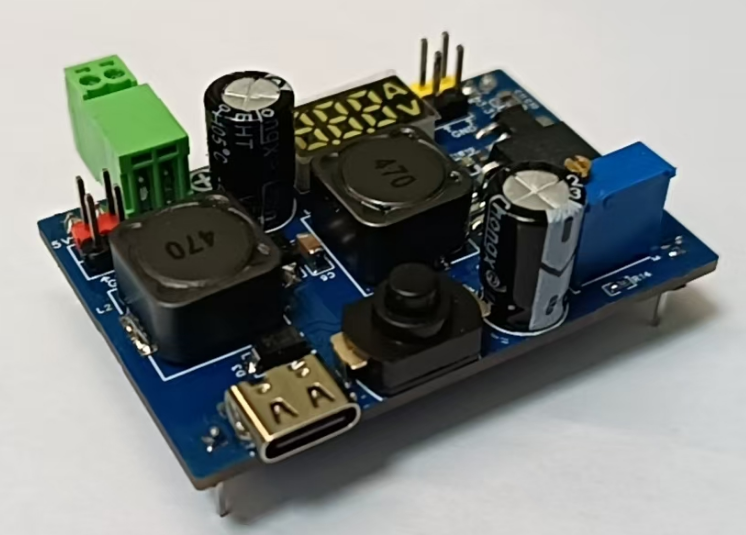

　　今天我们介绍一款比较好用的面包板电源模块BBP002其中的C版，该款面包板电源模块具有升压稳压功能，只需一根type-c线就可以解决面包板不同电压输出的问题。该模块的型号为BBP002,某宝搜一下BBP002就能找到。模块采用一输入三输出的模式，一输入是指使用手机充电器做电源，采用type-c接口USB线连接模块输入端，三输出是指模块可以通过排针输出固定的5V和3.3V电压，另外通过模块升压稳压功能输出3.3V到32V电压，为特定需求电压的外设提供电能。本模块为方便插入面包板而设计，通过数码管显示电压值。

 一、模块电源输入

　　01.USB type-c线供电模式

 　　该模式采用type-c线供电，另一端只需插入手机充电器即可，大大方便了大部分没有专用电源的学生党，为做毕设的学生提供了极大的方便，功率由手机充电器功率决定。

二、模块电压输出

　　01.3.3V到32V可调电压输出

　　由上图可知，蓝色指示的为GND，分排针和面包板插槽；左侧红色指示的为3.3V电压，右侧指示的为5V电压，均分为排针和插槽；模块右上方绿色为3.3V~32V接线端子，注意接线端子右侧为正负极指示。

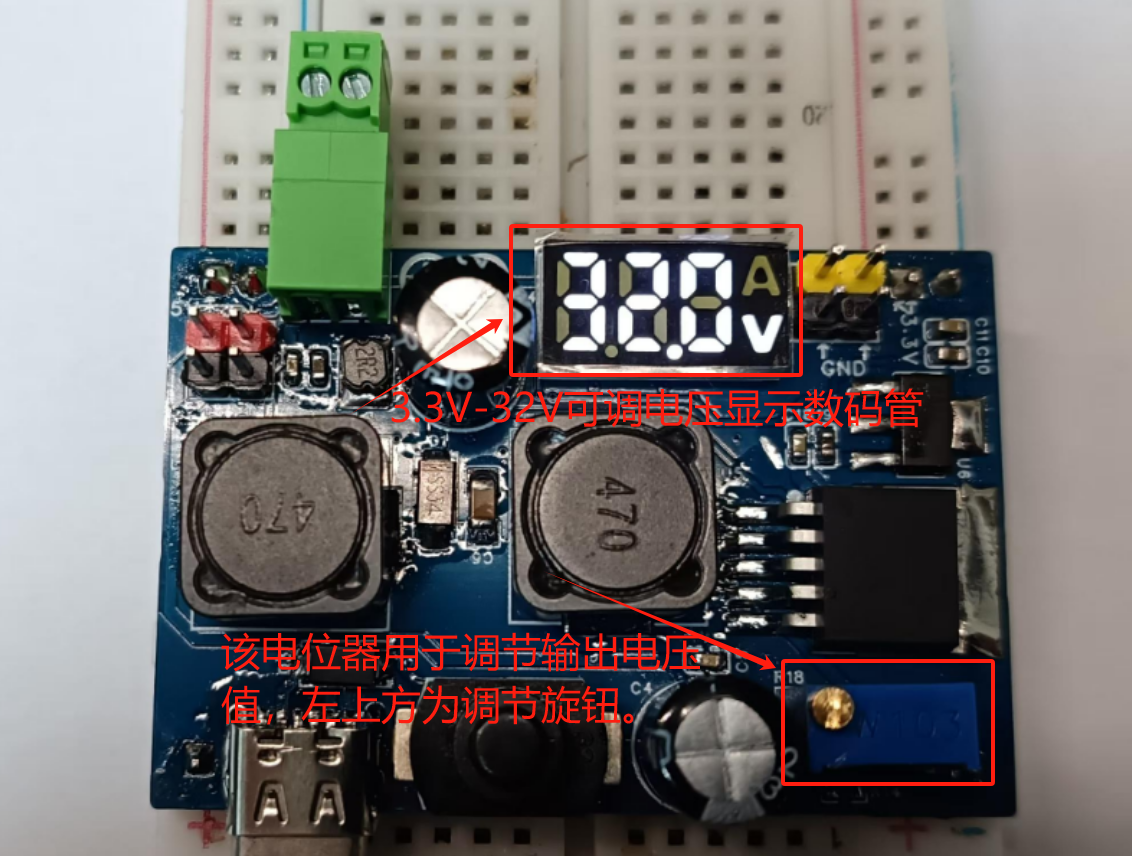

　　02.数码管显示可变电压值

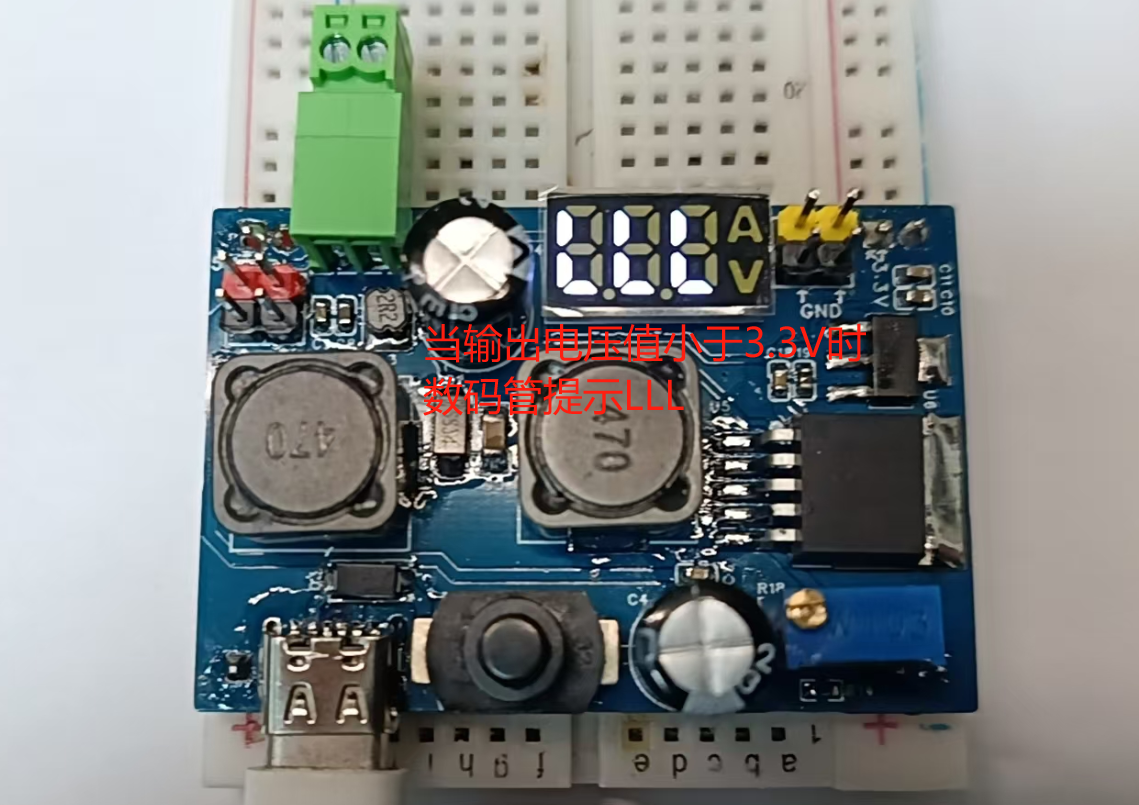

　　03.低于3.3V和高于32V数码管显示
