CCNA学习笔记30--RIPv2手动汇总（实验）

实验目的：理解掌握RIP的手动汇总

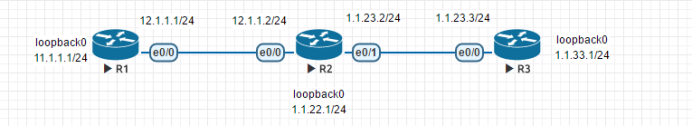

实验拓扑：

实验步骤：
1.基本配置
2.端口ip
3.配置RIP,关闭自动汇总
R1(config)#router rip
R1(config-router)#version 2
R1(config-router)#no auto-summary
R1(config-router)#network 11.0.0.0
R1(config-router)#network 12.0.0.0



R2(config)#router rip
R2(config-router)#version 2
R2(config-router)#no auto-summary
R2(config-router)#network 1.0.0.0
R2(config-router)#network 12.0.0.0



R3(config)#router rip
R3(config-router)#version 2
R3(config-router)#no auto-summary
R3(config-router)#network 1.0.0.0
4.查看R1的路由表
R1#show ip route rip
R        1.1.22.0 [120/1] via 12.1.1.2, 00:00:20, Ethernet0/0
R        1.1.23.0 [120/1] via 12.1.1.2, 00:00:20, Ethernet0/0
R        1.1.33.0 [120/2] via 12.1.1.2, 00:00:20, Ethernet0/0
//观察发现，R1学到的全是明细，这时我们可以去R2上手动汇总这三条路由



5.在R2与R1连接的端口上做手动汇总
R2(config)#interface ethernet 0/0
R2(config-if)#ip summary-address rip 1.1.0.0 255.255.0.0
6.查看R1上的路由表
R1#clear ip route *
R1#show ip route rip
R        1.1.0.0 [120/1] via 12.1.1.2, 00:00:01, Ethernet0/0
//发现刚才R1路由表中明细的三条路由都被汇总成一条16位的路由了
