实验1：SDN拓扑实践

（一）基本要求

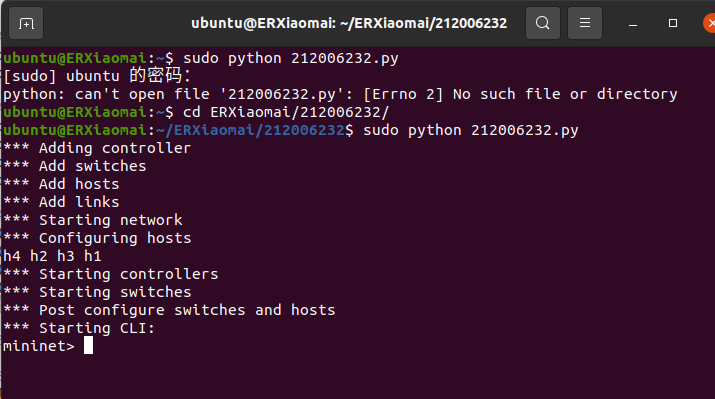

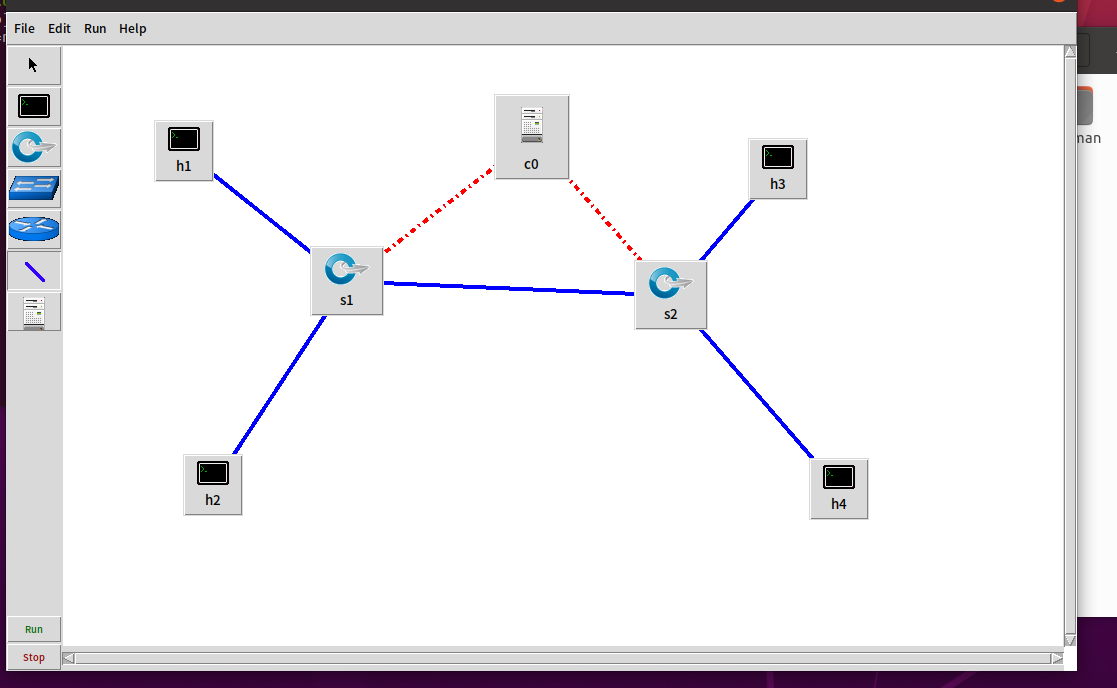

1. 使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。


2. 使用Mininet的命令行生成如下拓扑：

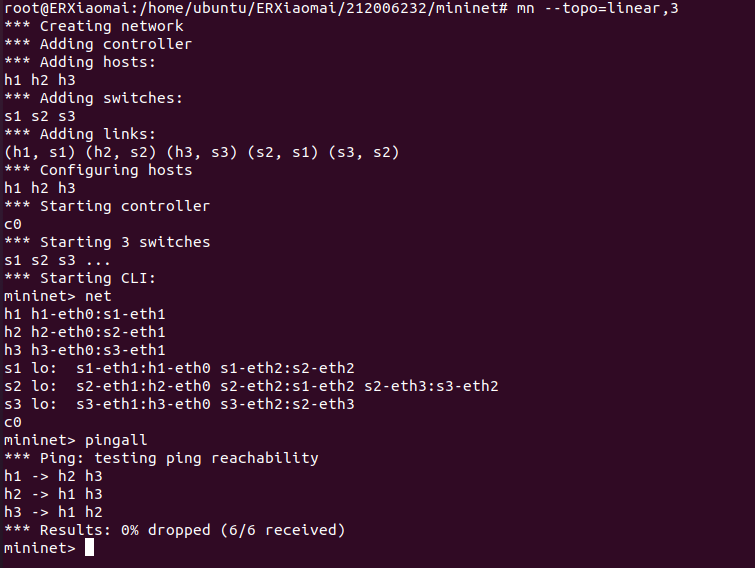

   a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

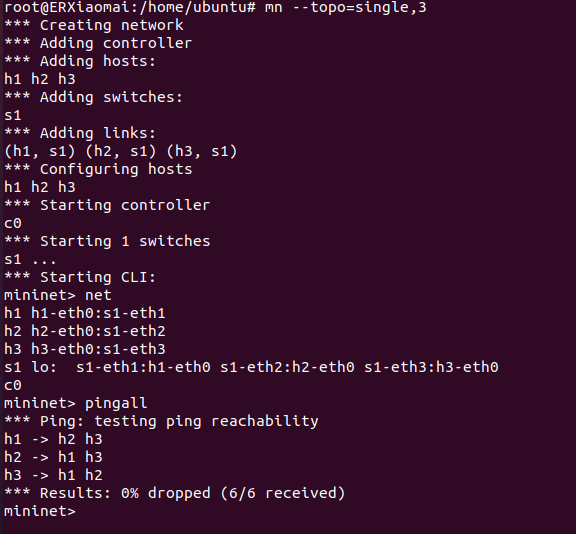

   b) 3台主机，每个主机都连接到同1台交换机上。

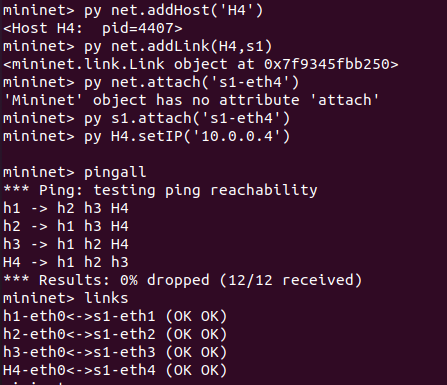

3. 在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

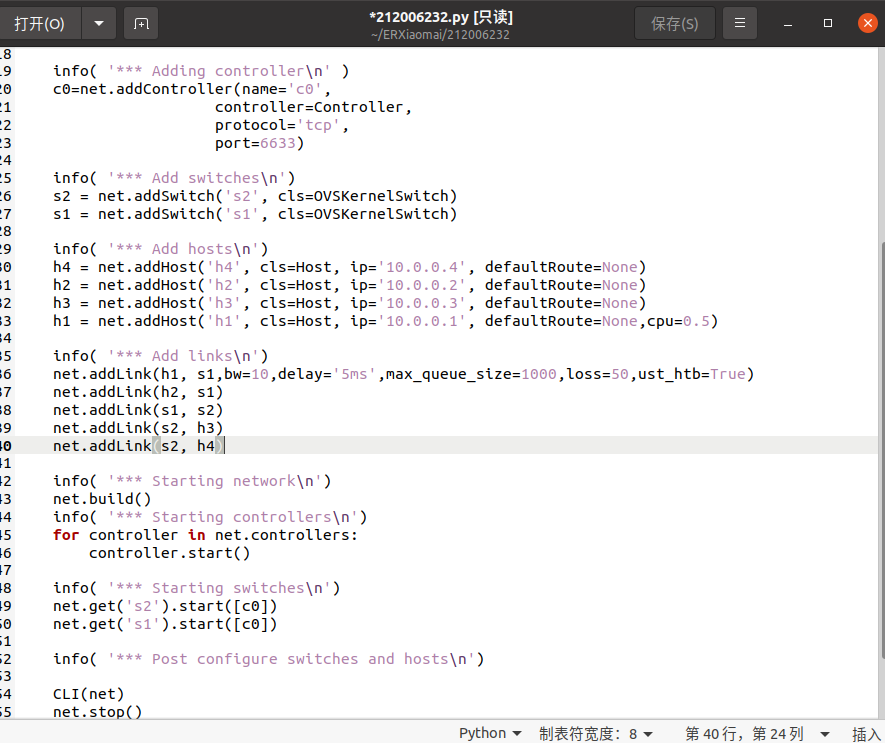

4. 编辑基本要求第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：
   a) h1的cpu最高不超过50%；
   b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。



（二）进阶要求

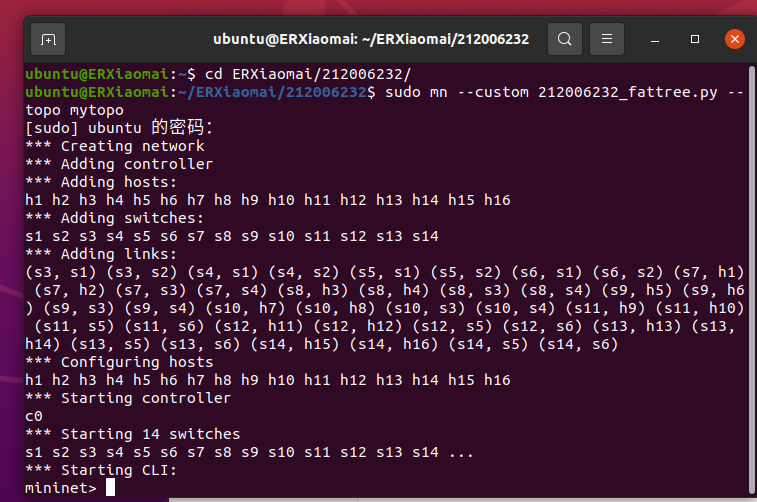

编写Python脚本，生成如下数据中心网络拓扑，要求：

• 编写.py拓扑文件，命名为“学号_fattree.py”；
• 必须通过Mininet的custom参数载入上述文件，不得直接使用miniedit.py生成的.py文件；
• 设备名称必须和下图一致；
• 使用Python的循环功能实现，不得在代码中手工直接添加设备和链路。

  代码实现：

点击查看代码

#!/usr/bin/python
from mininet.net import Mininet
from mininet.topo import Topo
from mininet.node import RemoteController,CPULimitedHost
from mininet.link import TCLink
from mininet.util import dumpNodeConnections

class MyTopo(Topo):
    def __init__(self):
        # initialize topology
        Topo.__init__(self)
        L1 = 2
        L2 = L1 * 2
        L3 = L2 * 2
        c = []
        a = []
        e = []
        for i in range(L1):
            sw = self.addSwitch('s{}'.format(i + 1))
            c.append(sw)
        for i in range(L2):
            sw = self.addSwitch('s{}'.format(L1 + i + 1))
            a.append(sw)
        for i in range(L3):
            sw = self.addSwitch('s{}'.format(L1 + L2 + i + 1))
            e.append(sw)
        for i in range(L1):
            sw1 = c[i]
            for sw2 in a[i // 2::L1 // 2]:
                self.addLink(sw2, sw1)
        for i in range(0, L2, 2):
            for sw1 in a[i:i + 2]:
                j = i + i
                for sw2 in e[j:j + 4]:
                    self.addLink(sw2, sw1)
        count = 1
        for sw1 in e:
            for i in range(2):
                host = self.addHost('h{}'.format(count))
                self.addLink(sw1, host)
                count += 1

topos = { 'mytopo': ( lambda: MyTopo() ) }

## 四、实验报告

本次实验基础部分前两题按照pdf的操作步骤来就比较容易解决，第一步画线主机linear拓扑是线性的拓扑，而single拓扑是简单拓扑，第三题pdf上没有方法参考，通过csdn参考完成，其中也出现不少错误，主要方法可以通过管理员权限mn -c解决，这个方法目的是清楚旧拓扑。

而进阶实验就很有难度了，主要是参考老师发的网页链接，和同学讨论修改其中代码，主要思路就是更改循环语句实现拓扑。
