I²C是什么？

本文不讨论的I²C的介绍，对于I²C的介绍可查阅我上一篇文章：扒一扒我眼中对I²C底层逻辑的理解，用我的理解方法去理解它、掌握它



I²C测试的重要性

　　在硬件系统中，I²C 测试是保障设备稳定运行的关键环节，其重要性不言而喻。I²C 通信作为众多硬件设备之间数据交互的桥梁，一旦出现问题，就可能导致整个系统的故障或功能异常。

　　以智能安防监控系统为例，其中的摄像头通常通过 I²C 总线与主控板进行通信，传输图像数据、控制指令等信息。如果 I²C通信存在问题，如信号干扰导致数据传输错误，可能会使摄像头无法正常响应控制指令，出现画面卡顿、花屏甚至无法显示图像的情况，严重影响监控系统的正常运行，无法及时捕捉关键画面，在安防监控场景中，这可能会导致安全隐患无法及时发现和处理。

　　在工业自动化领域，许多传感器和执行器通过 I²C 总线连接到工业控制器。若I²C 通信不稳定，传感器采集的数据可能无法准确传输到控制器，控制器发出的控制指令也可能无法正确传达给执行器，从而导致生产过程出现偏差，产品质量下降，甚至引发生产事故，造成巨大的经济损失。

　　如果在产品研发阶段不进行严格的 I²C 测试，将存在隐患的产品推向市场，不仅会损害用户体验，导致客户满意度下降，还可能面临大量的产品召回、维修成本，对企业的声誉和经济效益造成严重的负面影响。所以，只有通过全面、严格的 I²C 测试，才能提前发现并解决潜在的通信问题，确保硬件设备在各种复杂环境下都能稳定、可靠地运行，为整个系统的正常工作提供坚实保障。

　　一句话概括： I²C，它真的很重要。



I²C测试的指标

（一）信号完整性指标

　　在 I²C 测试中，信号完整性指标是评估 I²C 通信质量的重要依据，主要聚焦于 SCL 和 SDA 这两条关键信号线。

　　1. 信号电*

　　　　SCL 和 SDA 的高低电*必须符合相应的标准，以确保数据的准确传输。在标准的 I²C 通信中，高电*通常接*电源电压 VDD，低电*则接*地电* GND 。例如，当电源VDD 为 3.3V 时，高电*可能在 3V 左右，低电*在 0.3V 以下。若电*出现异常，如高电*过低或低电*过高，就会导致接收端无法准确识别到准确的信号，从而产生数据错误。在实际测试中，我曾遇到由于电路中存在漏电，导致 SDA 数据线的高电*被拉低至 2V 左右，结果从机无法正确解析主机发送的数据，通信出现频繁错误。

　　2. 信号边沿特性

　　　　上升时间和下降时间也是关键参数。上升时间是指信号从低电*上升到高电*所需的时间，下降时间则相反。在 I²C 通信中，标准模式下，上升时间和下降时间一般要求在一定范围内，如标准模式下，上升时间最大为 1000ns，快速模式下最大为 300ns。若上升时间或下降时间过长，可能会导致信号传输延迟，影响通信速率，甚至可能引发数据采样错误。在高速 I²C 通信中，如果信号的上升沿和下降沿过缓，当 SCL 时钟信号变化时，SDA 数据信号还未稳定，就会导致数据采样错误，通信失败。

　　3. 信号噪声

　　　　信号线上的噪声也是需要重点关注的问题。噪声可能来自于电源干扰、外部电磁干扰等。噪声会叠加在正常的信号上，使信号发生畸变，增加误码率。当 I²C 总线附*存在强电磁干扰源时，如大功率射频电路，可能会在 SCL 和 SDA 线上引入高频噪声，干扰正常的通信信号，导致数据传输错误。

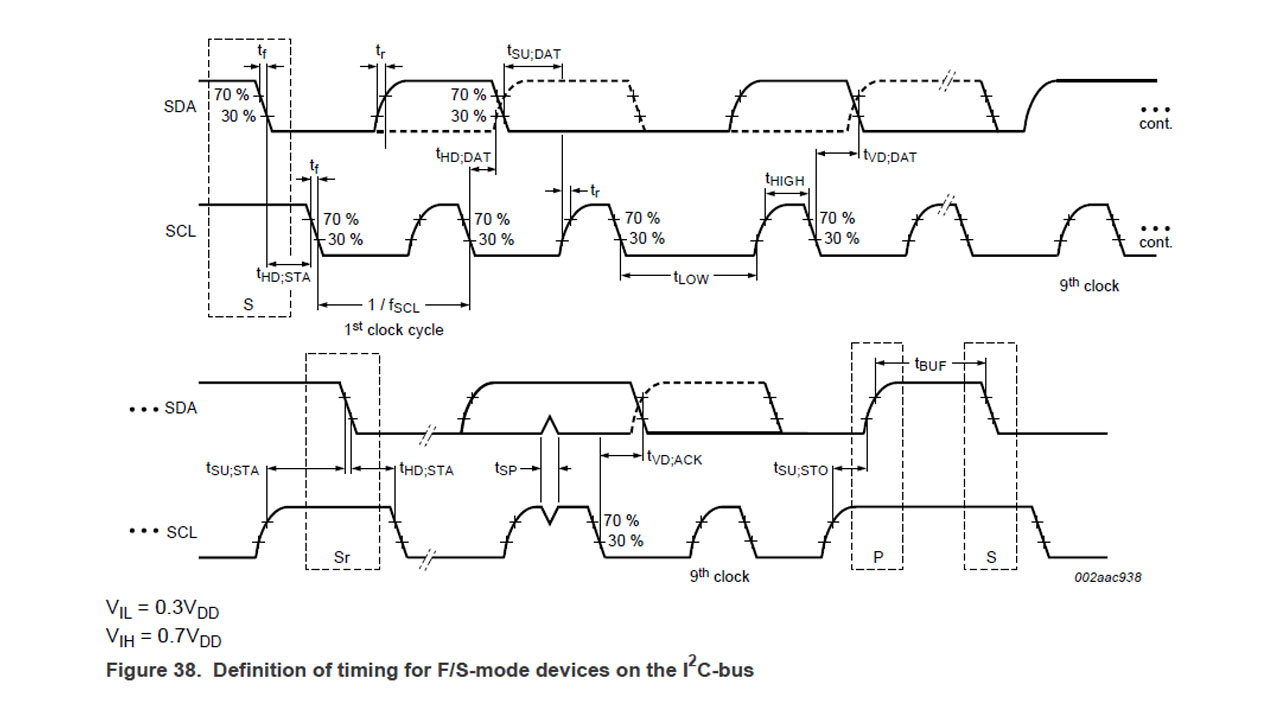

（二）信号时序指标

I²C 通信是一种严格同步的通信方式，信号时序指标对于保证通信的准确性和可靠性至关重要。

1. 起始信号建立时间（tSU;STA）和保持时间（tHD;STA）



  • tSU;STA（起始条件建立时间）：SCL为高电*时，SDA从高到低变化前的最小时间。



  • tHD;STA（起始条件保持时间）：起始条件后，第一个SCL下降沿前的时间。

这两个参数确保了主机在发送起始信号时，从机能够正确识别。若起始信号建立时间过短，从机可能无法及时检测到起始信号，导致通信无法正常开始；若保持时间不足，可能会被从机误判为正常的数据信号变化，从而引发通信错误。



2. 停止信号建立时间（tSU;STO）



  • tSU;STO（停止条件建立时间）：SCL为高电*时，SDA从低到高变化前的最小时间。

它保证了主机发送停止信号时，从机能够准确识别通信结束。如果停止信号建立时间不满足要求，从机可能会继续等待数据，而主机却已结束通信，导致通信状态不一致。



3. 数据建立时间（tSU;DAT）和保持时间（tHD;DAT）



  • tSU;DAT（数据建立时间）：数据在SCL上升沿前必须稳定的最小时间。

  • tHD;DAT（数据保持时间）：数据在SCL下降沿后必须保持的最小时间（通常为0）。

这两个参数确保了在 SCL 时钟信号的上升沿，主机和从机能够准确地采样到稳定的数据。在数据传输过程中，如果数据建立时间过短，数据信号在 SCL 上升沿时还未稳定，就会导致采样错误；若保持时间不足，数据信号可能在采样后立即发生变化，同样会造成数据错误。



4.低电*时钟信号（tLOW）和高电*时钟信号（tHD;DAT）

  • tLOW（SCL低电*时间）：SCL低电*的最小持续时间。

  • tHIGH（SCL高电*时间）：SCL高电*的最小持续时间。





5.总线空闲（tBUF）和信号边沿

  • tBUF（总线空闲时间）：停止条件到新起始条件之间的最小时间。
  • 信号边沿：

　　　　　　tR（上升时间）：SDA/SCL从低到高的最大时间。

　　　　　　tF（下降时间）：SDA/SCL从高到低的最大时间。





IIC 测试的方法与工具

 （一）测试方法



在 IIC 测试中，示波器是最常用且关键的工具，能够直观呈现 IIC 信号的各种特性，帮助工程师准确判断通信质量和定位问题。

以泰克 MSO 系列示波器为例，下面详细介绍使用示波器测试 IIC 信号的具体步骤。



1. 示波器设置

开启示波器后，按下 “Decode” 按钮，进入解码设置菜单。在众多解码模式中，选择 “I2C” 解码模式，这是专门针对 IIC 总线信号的解析模式。接着，根据实际的 IIC 通信情况，设置 I2C 总线的时钟频率和地址。例如，如果 IIC 通信采用的是标准模式，时钟频率通常为 100kHz，就需要准确设置该频率值，以确保示波器能够正确同步和解析信号。同时，设置要解码的数据类型，比如数据字节、地址或控制信号，以便示波器在显示解码结果时，能清晰区分不同类型的数据 。

2. 探头连接

将示波器的探头连接到 IIC 总线的 SCL 和 SDA 线上，一般 SCL 线连接到示波器的通道 1，SDA 线连接到通道 2。为保证信号完整性，需使用高阻抗探头，因为高阻抗探头对被测电路的负载影响较小，能更准确地获取原始信号。连接时，要确保探头与 SCL 和 SDA 线接触良好，避免出现松动或接触不良的情况，否则可能导致信号干扰或无法正常测量。



3. 测量操作

完成上述设置和连接后，便可以开始测量。首先将示波器的带宽设置为20M，避免引入到其他杂波，然后设置触发条件，比如选择SDA的开始位、停止位或特定地址作为触发条件。若选择开始位触发，当示波器检测到 SDA 线上从高电*到低电*的跳变（即 IIC 通信的起始信号），且 SCL 为高电*时，就会触发示波器进行波形捕获。设置好触发条件后，示波器将自动解码 IIC 总线数据并显示在屏幕上，解码结果通常包含数据字节的十六进制值和二进制值、设备地址或寄存器地址、开始位、停止位、ACK 信号等控制信号，以及每个数据位的发生时间等信息。



在测量过程中，若要更详细地观察信号细节，还可以对示波器进行一些高级设置。比如，利用示波器的过滤功能，过滤掉不需要的数据，如重复的地址或数据，使显示的波形和解码结果更简洁明了，便于分析关键信息；使用搜索功能，快速搜索特定的数据或地址，当需要查找特定的通信指令或数据时，该功能能大大提高分析效率；通过标记功能，对特定的数据或事件进行标记，方便后续分析时快速定位和参考。



（二）测试工具

 1. 示波器

 在 IIC 测试中，示波器是核心工具，市场上有众多品牌和型号的示波器可供选择，它们各有特点和优势，以下为你介绍几款常用于 IIC 测试的示波器。



  • 泰克 MSO 系列示波器：泰克作为示波器领域的知名品牌，MSO 系列示波器以其强大的功能和高精度的测量能力备受工程师青睐。该系列示波器具备丰富的触发模式和协议解码功能，能够快速准确地捕获和分析 IIC 信号。在测试 IIC 总线时，其高精度的采样和出色的信号处理能力，能够清晰呈现信号的细节，即使是微小的信号畸变和时序偏差也能被精准捕捉。在分析 IIC 信号的建立时间和保持时间时，泰克 MSO 系列示波器能够提供精确的测量结果，帮助工程师判断信号时序是否符合标准。
  • 罗德与施瓦茨 RTO 系列示波器：罗德与施瓦茨的 RTO 系列示波器同样在 IIC 测试中表现出色。它拥有超高的带宽和采样率，能够满足高速 IIC 通信的测试需求。对于高速 IIC 信号，其优异的信号保真度能够确保测量结果的准确性，不会因为信号频率过高而出现失真或测量误差。同时，该系列示波器具备强大的分析软件，能够对 IIC 信号进行深入分析，如眼图分析、抖动分析等，帮助工程师全面评估信号质量。在测试快速模式加（最高 1Mbps）的 IIC 通信时，RTO 系列示波器能够清晰显示信号的眼图，通过眼图的张开程度和噪声情况，工程师可以直观了解信号的时序裕度和抗干扰能力。
  • 普源 RIGOL DS1000Z 系列示波器：普源的 DS1000Z 系列示波器以其高性价比在 IIC 测试中占据一席之地。它具备基本的示波器功能，能够满足大多数 IIC 测试的常规需求。该系列示波器操作简单便捷，对于初学者或预算有限的工程师来说是一个不错的选择。虽然在高端功能上可能不如前两者，但在信号电*测量、波形显示等基本功能方面表现稳定可靠，能够准确显示 IIC 信号的波形，帮助工程师进行初步的信号分析和问题排查。



2. 其他辅助工具

 除了示波器，还有一些辅助工具在 IIC 测试中也起着重要作用。

  •  探头：探头是连接示波器和被测电路的关键部件，直接影响测量的准确性。在 IIC 测试中，常用的探头有高阻抗探头和差分探头。高阻抗探头具有高输入阻抗，对被测电路的负载影响小，能够准确获取 IIC 信号的原始波形。差分探头则能够有效抑制共模干扰，对于一些存在较大共模噪声的 IIC 通信环境，差分探头能够提供更清晰、准确的信号测量。在测量 IIC 信号时，如果周围存在较强的电磁干扰，使用差分探头可以有效减少干扰对测量结果的影响，确保测量的可靠性。
  • 测试夹具：测试夹具用于固定被测设备和探头，保证连接的稳定性和可靠性。它能够提供标准化的接口，方便将示波器探头与 IIC 总线的 SCL 和 SDA 线进行连接，避免因连接不当导致的信号接触不良或信号干扰。在批量测试 IIC 设备时，使用测试夹具可以提高测试效率，确保每次测试的连接一致性，从而保证测试结果的准确性和可重复性。



常见问题及解决方法

（一）通信失败问题

在 IIC 通信过程中，通信失败是较为常见且棘手的问题，其背后往往涉及多种复杂的硬件因素。



首先，线路连接问题是导致通信失败的常见原因之一。IIC 总线仅依赖 SDA 和 SCL 两根线进行通信，若这两根线出现断路、短路或者接触不良的情况，都可能导致信号无法正常传输。在实际的硬件设计中，曾遇到由于电路板上的 SDA 线路出现细微的断裂，肉眼难以察觉，结果导致 IIC 通信时断时续，最终完全失败。对于这种情况，工程师需要仔细检查线路连接，使用万用表等工具测量线路的通断，确保 SDA 和 SCL 线与各个设备的连接稳固可靠。



上拉电阻的设置也至关重要。IIC 总线采用开漏输出结构，需要上拉电阻将 SDA 和 SCL 线拉高到高电*。若上拉电阻的阻值选择不当，或者上拉电阻本身损坏，都会影响信号的电*状态，进而导致通信失败。若上拉电阻阻值过大，会使信号上升沿变缓，增加信号传输的延迟，甚至可能导致信号无法被正确识别；若上拉电阻阻值过小，则可能会消耗过多的电流，影响系统的稳定性。当遇到通信失败问题时，需要检查上拉电阻的阻值是否符合设计要求，并使用万用表测量其实际阻值，看是否存在损坏的情况。



设备损坏同样可能引发通信失败。连接在 IIC 总线上的主机或从机设备，若其内部的 IIC 接口电路出现故障，如芯片损坏、引脚短路等，就无法正常进行通信。曾经在一个项目中，由于从机设备受到静电冲击，导致其内部的 IIC 接口芯片损坏，尽管主机不断发送通信指令，从机却毫无响应，通信彻底失败。为了排查设备是否损坏，可以尝试更换新的设备进行测试，若更换后通信恢复正常，则说明原设备存在问题。



（二）时序不满足问题



I²C信号时序不满足规范会导致总线通信异常甚至完全失效。具体问题可能表现为数据错误、设备无响应、通信中断或总线死锁等。以下是时序不满足时的典型问题及其原因分析：



 1. 起始/停止条件失效

  • 问题现象：

    • 主设备发送起始（START）或停止（STOP）信号后，从设备未响应。

    • 总线误触发虚假起始/停止条件（例如，SDA/SCL边沿不满足时序要求）。

  • 主要原因：

    • tSU;STA/tSU;STO不满足：起始/停止条件的建立时间不足，导致从设备无法正确识别信号。

    • tHD;STA不满足：起始条件保持时间过短，主设备未等待足够时间即拉低SCL，导致从设备未准备好响应。



 2. 数据传输错误

  • 问题现象：

    • 接收方读取到错误数据。

    • ACK/NACK位未被正确响应（例如，从设备未拉低SDA）。

  • 主要原因：

    • tSU;DAT不满足：数据在SCL上升沿前未稳定，导致接收方采样到中间电*（亚稳态）。

    • tHD;DAT不满足：数据保持时间不足，从设备未在SCL下降沿后及时锁存数据。

    • tLOW/tHIGH不满足：SCL高低电*时间不足，设备来不及完成数据读写操作。

 3. 总线竞争与仲裁失败

  • 问题现象：

    • 多主设备场景下，总线仲裁失败，导致数据冲突。

    • 设备意外占用总线，引发通信混乱。

  • 主要原因：

    • tBUF不满足：停止条件后总线空闲时间不足，新起始条件过早触发，导致设备未释放总线。

    • 信号边沿时间（tR/tF）过长：SDA/SCL上升/下降时间超过规范，多个设备对总线状态判断不一致。

 4. 时钟同步问题

  • 问题现象：

    • 主从设备时钟不同步，SCL被意外拉低。

    • 通信速率不稳定（例如，快速模式设备与标准模式设备混用时）。

  • 主要原因：

    • tLOW/tHIGH不匹配：主设备生成的SCL高低电*时间与从设备要求不符（尤其高速模式 vs 标准模式）。

    • 时钟拉伸（Clock Stretching）冲突：从设备拉低SCL的时间过长，导致主设备超时。

 5. 信号完整性问题

  • 问题现象：

    • 波形畸变（如振铃、过冲、边沿不陡峭）。

    • 长距离通信时数据丢失。

  • 主要原因：

    • tR/tF超标：信号边沿时间过长，导致高低电*转换期间被误判为中间状态。

    • 总线电容过大：未根据总线电容（Cp）选择合适的上拉电阻，导致边沿时间增加。

 6. 典型故障场景示例

场景1：ACK位未被响应

  • 现象：主设备发送完一字节数据后，未检测到从设备的ACK（SDA未被拉低）。

  • 可能原因：

    • tSU;DAT不足：从设备未在SCL上升沿前稳定数据，导致ACK信号未正确生成。

    • tHD;STA不足：起始条件后主设备未等待足够时间即发送数据，从设备未初始化完成。



场景2：数据位随机错误

  • 现象：通信中偶尔出现某几位数据错误。

  • 可能原因：

    • tR/tF过大：信号边沿时间长，在SCL采样窗口内SDA仍处于变化状态。

    • 电源噪声干扰：时序余量不足时，噪声易导致电*跳变。

 7. 调试与解决方法

  1. 示波器分析：

    • 捕获SDA/SCL波形，检查各时序参数是否满足规范（如起始/停止条件、数据建立/保持时间）。

    • 关注信号边沿质量（tR/tF）和总线电容影响。

  2. 硬件优化：

    • 调整上拉电阻值：根据总线电容和模式要求，减小电阻以加快边沿速度（例如，快速模式常用1-10kΩ）。

    • 缩短走线长度，减少分布电容和电感。

  3. 软件配置：

    • 确保主设备时钟频率（fSCL）与从设备支持的模式匹配。

    • 在关键位置增加延时（如起始条件后等待tHD;STA，停止条件后等待tBUF）。

  4. 兼容性设计：

    • 混合模式（如高速模式与标准模式设备共存）时，需通过协议切换（如Hs-mode代码头）避免冲突。



（三）信号干扰问题

信号干扰也会对 IIC 通信的时序产生负面影响。在实际的硬件环境中，IIC 总线周围可能存在各种电磁干扰源，如其他高速信号线、射频电路等。这些干扰源会在 SDA 和 SCL 线上产生噪声，使信号发生畸变，导致时序出现偏差。当 IIC 总线与高速 USB 信号线并行布线时，USB 信号的高速切换可能会在 IIC 总线上产生串扰，干扰 IIC 信号的正常传输。为了减少信号干扰，可以采取优化布线的措施，如将 IIC 总线与其他高速信号线分开布局，增加它们之间的距离；使用屏蔽线来传输 IIC 信号，减少外界电磁干扰的影响；在 IIC 信号线上添加滤波电容，对高频噪声进行滤波处理。



总结

IIC 测试作为保障硬件通信稳定的关键环节，涵盖了信号完整性和信号时序等多维度的指标测试。通过示波器等专业工具和严谨的测试方法，我们能够精准检测 IIC 信号的各项特性，及时发现诸如通信失败、时序不满足等常见问题，并运用有效的解决策略加以应对。



展望未来，随着电子技术的飞速发展，IIC 技术也在不断演进。一方面，通信速率的提升、应用场景的拓展，如在物联网设备中连接更多传感器和执行器，在可穿戴设备中实现更紧凑高效的通信，都对 IIC 测试提出了更高的要求。未来的测试不仅要关注传统指标，还需深入研究高速信号下的电磁兼容性、多设备复杂网络中的通信可靠性等新问题。另一方面，自动化测试技术和智能测试算法的发展，有望为 IIC 测试带来更高的效率和准确性，减少人工操作的误差，实现更全面、更深入的测试分析。希望各位硬件工程师和技术爱好者能持续关注 IIC 技术的发展动态，不断学习和探索新的测试方法与技巧，共同推动硬件通信领域的进步。
