华为eNSP数据通信实验3：VLAN划分

华为eNSP数据通信实验3：VLAN划分

实验一、基础实验

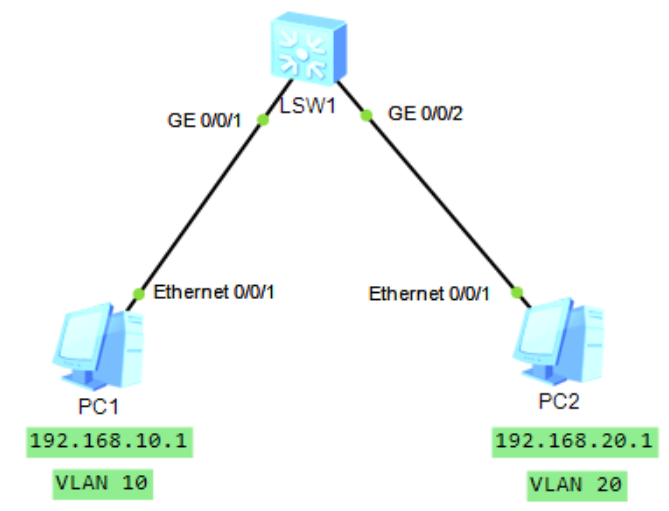

1. 画拓扑图

拖放PC和交换机，用auto线将交换机和PC连接（从SW1到PC1 - 从SW2到PC2）：

2. 启动设备

按Ctrl+A全选设备，点击菜单栏的绿色小三角启动设备。

3. 配置PC的IP地址

双击PC图标，找到IPv4配置 - IP地址，PC1的IP地址配置为192.168.10.1，PC2的IP地址配置为192.168.20.1。

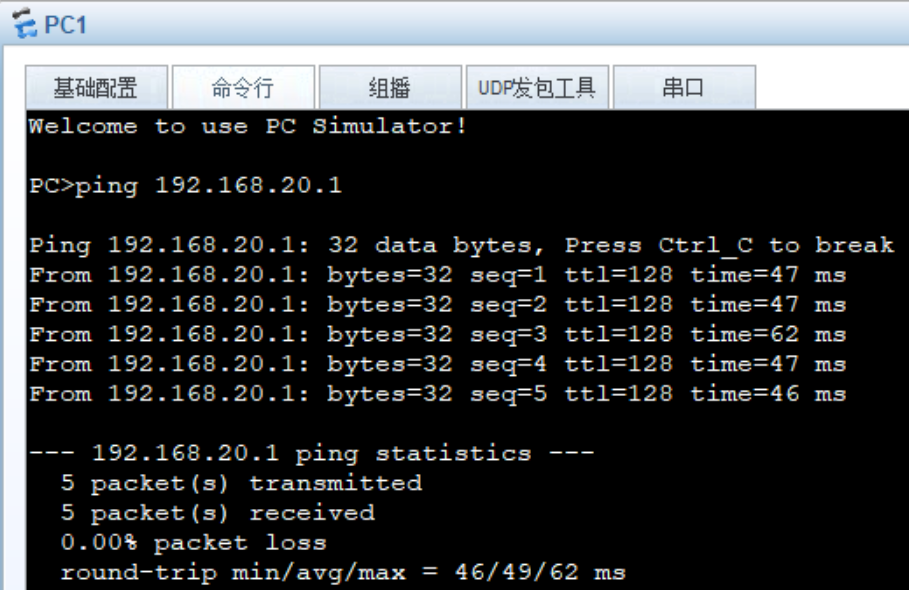

此时两台电脑之间应该可以互相ping通。比如，双击PC1 - 命令行，输入ping 192.168.20.1，可以看到结果：

在PC2主机上执行ping 192.168.10.1也同理。

4. 在交换机LSW1上创建和划分VLAN

首先在LSW1上创建VLAN 10和VLAN 20，使用batch指令可批量创建（一次创建2个VLAN）：

sys
sys SW1
vlan batch 10 20

之后依次将LSW1的G 0/0/1和G 0/0/2端口设置为access端口，并分别分配VLAN 10和VLAN 20：

int g 0/0/1
port link-type access
port default vlan 10
int g 0/0/2
port link-type access
port default vlan 20

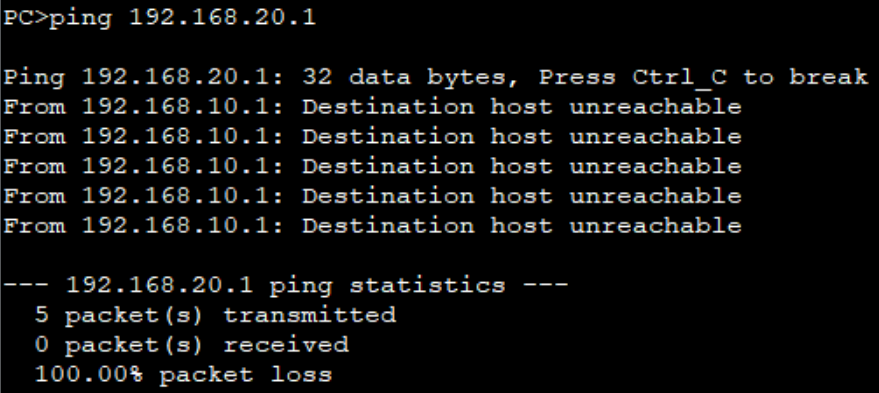

至此，VLAN划分完成，两台PC因划分为不同VLAN而无法互相ping通，如下图所示：

保存配置

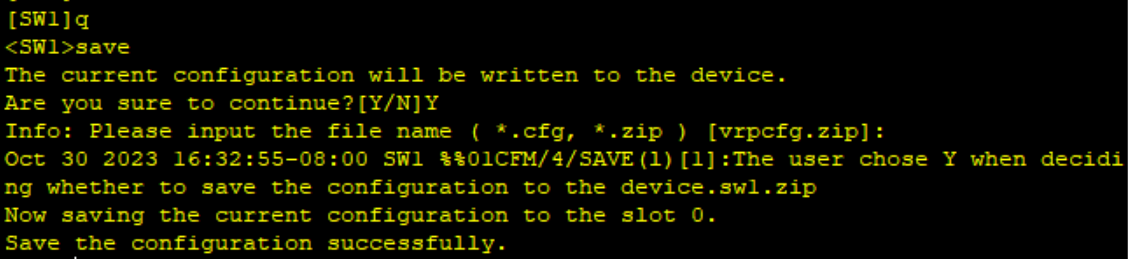

在交换机指令框中输入q，直至退出到用户视图（SW1变为尖括号），然后输入save回车，输入Y回车，如下所示：

也可以右键交换机 - 导出设备配置 来保存配置。

实验二、拓展实验

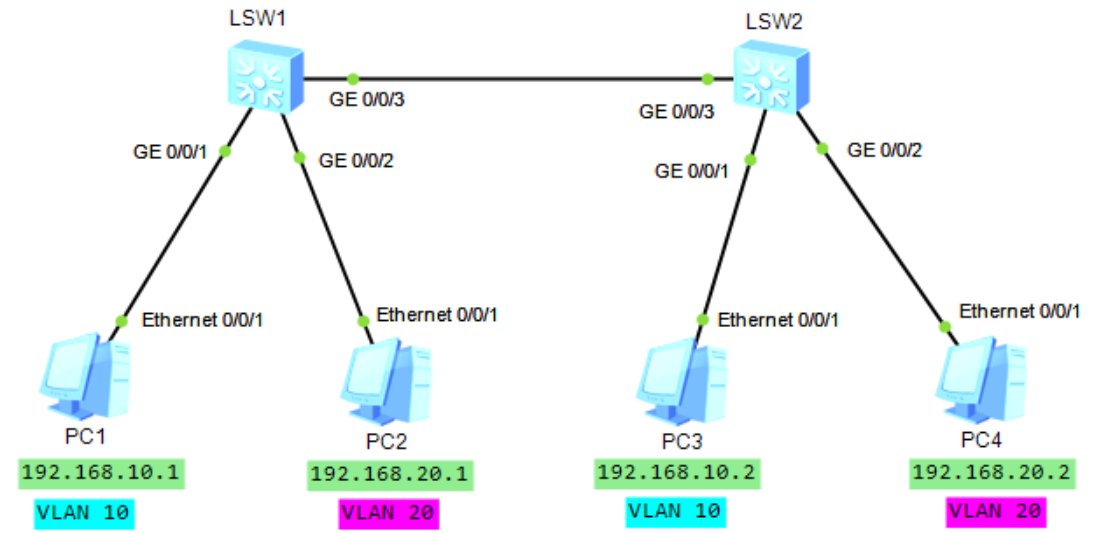

1. 画拓扑图

拖放PC和交换机，用auto线将交换机和PC连接，连线顺序决定了使用的端口号，下面的展示按如下顺序：
PC1 -> LSW1; LSW1 -> PC2; PC3 -> LSW2; LSW2 -> PC4; LSW1 -> LSW2。如果连线顺序不同，配置端口号可能不同。

2. 启动设备

按Ctrl+A全选设备，点击菜单栏的绿色小三角启动设备。

3. 配置PC的IP地址

双击PC图标，找到IPv4配置 - IP地址，各PC的IP配置如上图所示。此时任意两台电脑之间应该可以互相ping通。

4. 在交换机LSW1和LSW2上创建和划分VLAN

首先在LSW1上创建VLAN 10和VLAN 20，使用batch指令可批量创建（一次创建2个VLAN）：

sys
sys SW1
vlan batch 10 20

之后依次将交换机的G 0/0/1和G 0/0/2端口设置为access端口，并分别分配VLAN 10和VLAN 20：

int g 0/0/1
port link-type access
port default vlan 10
int g 0/0/2
port link-type access
port default vlan 20

最后将与另一台交换机相连的0/0/3端口设为trunk端口：

int g 0/0/3
port link-type trunk
port trunk allow-pass vlan all

在LSW2上的配置与上面的指令相同（修改名字的指令改为sys SW2）。

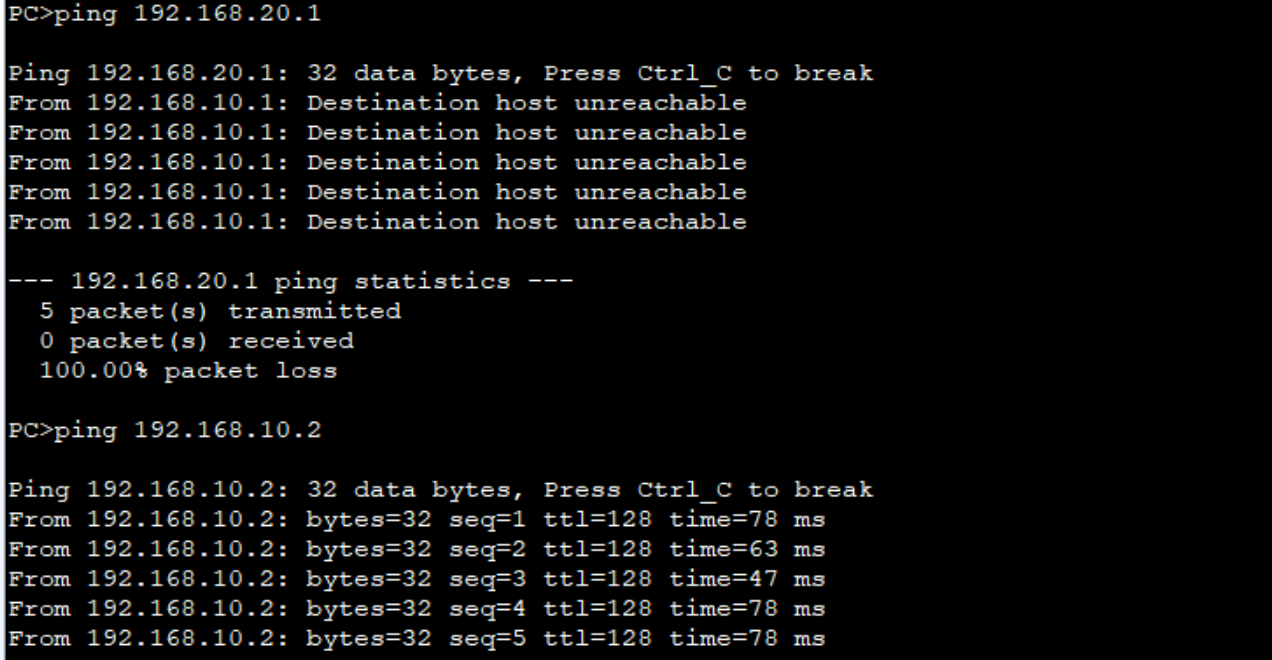

实验结果：相同VLAN的主机可以互相ping通，不同VLAN的主机无法互相ping通。下图为PC1(192.168.10.1)的命令及结果：
