STM32搭建MDK工程-寄存器版

目录

• 一. 搭建工程目录
  • A. 获取STM32Cub文件支持包.
  • B. 主体目录结构
  • C. 添加核心文件
• 二. 搭建工程框架
  • A. 创建工程
  • B. 添加工程文件
• 三. 魔术棒配置
• 四. 添加main文件编写代码
  • A. 修改startup_stm32f103xb.s文件
  • B. 代码样例

一. 搭建工程目录

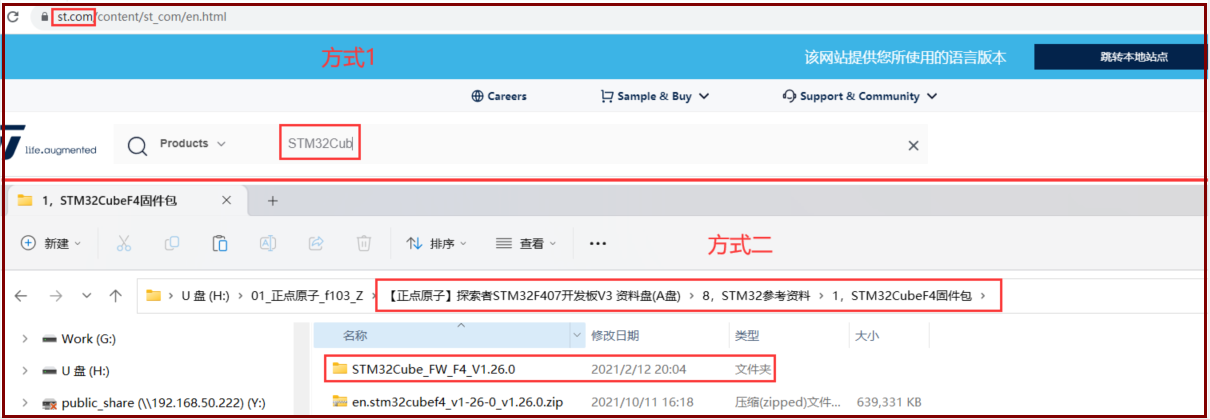

A. 获取STM32Cub文件支持包.

1.可以通过官网www.st.com 在首页输入STM32Cub即可找到

2.也可以通过正点原子A盘, STM32参考资料下的STM32Cub固件包找到

B. 主体目录结构

1.Drivers: 主要存放硬件驱动层文件

1.1BSP: 存放开发板板级支持包驱动代码，如各种外设驱动
1.2CMSIS: 存放 CMSIS 底层代码，如启动文件（.s 文件）、stm32f1xx.h 等
1.3SYSTEM: 存放正点原子系统级核心驱动代码，如 sys.c、delay.c 和 usart.c 等

2.Middleware: 存放第三方中间层文件

3.Output: 存放编译后输出的文件

4.Project: 存放MDK工程文件

4.1MDK-ARM: 在MDK中设置该目录所在的路径为编译文件输出目录.

5.User: 存放用户编写的代码

C. 添加核心文件

1.将STM32Cub文件支持包下面CMSIS里面的, Device和Include文件夹复制到我们工程中CMSIS文件夹下.

Device下面的Source中的gcc和iar文件夹可以删除. arm文件夹下面只需保留对应的启动文件: startup_stm32f103xb.s
Device下面的Include中只需要保留对应的.h文件即可: stm32f103xb.h, system_stm32f1xx.h 和 stm32f1xx.h

2.在任意一个正点原子工程里面找到SYSTEM文件夹, 将里面的sys, delay, usart文件复制进我们工程的SYSTEM下面

二. 搭建工程框架

A. 创建工程

1.新建工程: new project

2.保存工程: 取个名字保存即可, 该名称即为启动项目的名称, 以.uvprojx结尾

3.选择主控型号: STM32f103C8

B. 添加工程文件

1.设置工程名和分组名: 工程名temprote, 分组有<Startup, User, Drives/SYSTEM, README>

2.添加启动文件

3.添加SYSTEM源码

三. 魔术棒配置

1.Target: 设置使用的编译器版本, 外部晶振频率

2.Output: 设置Object输出文件夹, 生成.hex文件, 输出浏览信息

3.Listing: 设置Listing输出文件夹

4.C/C++: 设置全局宏定义, 优化等级, C99Mode, 设置头文件包含路径

5.Debug: 设置使用的仿真器类型, 选择下载接口

6.Utilites: 设置下载功能, 下载算法, 下载算法起始地址和大小

7.Linker(可选): 添加分散加载文件(北极星/MiniPro H750)

四. 添加main文件编写代码

A. 修改startup_stm32f103xb.s文件

B. 代码样例

1.main函数uart测试代码

/**
 ****************************************************************************************************
 * @file        main.c
 * @author      Deng
 * @version     V1.0
 * @date        2020-04-17
 * @brief       串口打印 实验
 ****************************************************************************************************

#include "./SYSTEM/sys/sys.h"
#include "./SYSTEM/usart/usart.h"
#include "./SYSTEM/delay/delay.h"
//#include "./BSP/LED/led.h"


int main(void)
{
    uint8_t t = 0;
    sys_stm32_clock_init(9);    /* 设置时钟, 72Mhz */
    delay_init(72);             /* 延时初始化 */

    usart_init(72, 115200);
    //led_init();                 /* 初始化LED */

    while (1)
    {
//        LED0(0);                /* LED0 亮 */
//        LED1(1);                /* LED1 灭 */
//        delay_ms(500);
//        LED0(1);                /* LED0 灭 */
//        LED1(0);                /* LED1 亮 */
//        delay_ms(500);

        printf("t: %d\r\n", t);
        delay_ms(500);
        t ++;
    }
}
