技术干货｜看我如何来解Web Terminal假性输入框

编者按

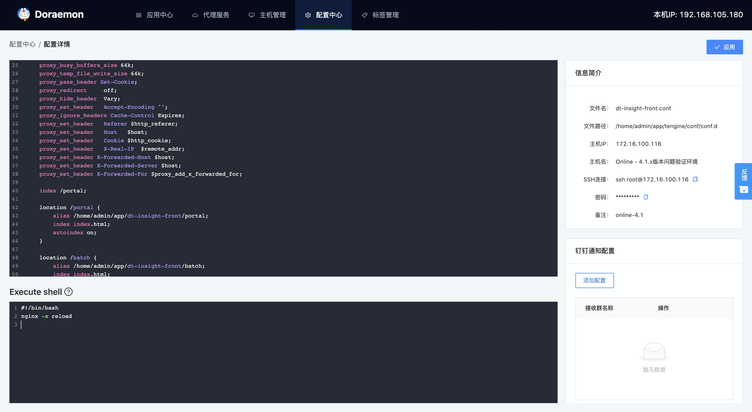

在介绍本篇文章的时候，先说一下本篇文章的一些背景。笔者是基于公司的基础建设哆啦 A 梦（Doraemon）(https://github.com/DTStack/doraemon)一些功能背景写的这篇文章。不了解或者有兴趣的同学可以去袋鼠云(https://github.com/DTStack) 的 github 下面了解一下百宝箱哆啦 A 梦。在哆啦 A 梦中可以配置代理，我们在配置中心的配置详情下，可以找到主机对应的 nginx 配置文件或者其他文件，可以在这里对其进行编辑，但是这个功能模块下的 Execute shell 其实只是一个输入框，这给使用者会造成一种，这个输入框是一个 Web Terminal 的假象。

因此，为了解决这个问题，我们打算做一个简易版的 Web Terminal 去解决这个问题。笔者就是在这个背景之下开始了对于 Web Terminal 的调研，写下了这篇文章。

本篇文章取名如何搭建一个简易的 Web Terminal，主要还是会围绕这个主题，结合哆啦 A 梦(https://github.com/DTStack/doraemon)去进行述说，逐步衍生出涉及到的点，笔者思考的一些点。当然，实现 Web Terminal 的方式可能有很多种，笔者也在调研过程中，同时，本篇文章写的时间也比较仓促，涉及到的点也比较多，如若本文有不对之处，欢迎同学指出，笔者一定及时改正。

Xterm.js

首先，我们需要一个组件帮助我们快速的搭建起来 Web Terminal 的基本框架，它就是--Xterm.js。那么 Xterm.js 是什么呢，官方的解释如下

Xterm.js 是一个用 TypeScript 编写的前端组件，它可以让应用程序在浏览器中为用户带来功能齐全的终端。它被 VS Code、Hyper 和 Theia 等流行项目使用。

因为本篇文章主要还是围绕着搭建一个 Web Terminal，所以涉及到 Xterm.js 的详细的 API 就不介绍了，只简单介绍一下基本的 API，大家现在只用知道它是一个组件，我们需要使用到它，有兴趣的同学可以点击官方文档 (https://xtermjs.org/) 进行阅读。

基本API

Terminal

构造函数，可生成 Terminal 实例

import { Terminal } from 'xterm';

const term = new Terminal();

onKey、onData

Terminal 实例上监听输入事件的函数

write

Terminal 实例上写入文本的方法

loadAddon

Terminal 实例上加载插件的方法

attach 、fit 插件

fit 插件可以适配调整 Terminal 的大小，使得其适配 Terminal 的父元素attach 插件提供了将终端附加到 WebSocket 流的方法，以下是官网使用的例子

import { Terminal } from 'xterm';
import { AttachAddon } from 'xterm-addon-attach';

const term = new Terminal();
const socket = new WebSocket('wss://docker.example.com/containers/mycontainerid/attach/ws');
const attachAddon = new AttachAddon(socket);

// Attach the socket to term
term.loadAddon(attachAddon);

基本使用

作为一个组件，我们需要先了解一下他的基本使用，如何能够快速的搭建起来 Web Terminal 的基本框架。以下使用哆啦 A 梦的代码为例

1、首先第一步是安装 Xterm

npm install xterm / yarn add xterm

2、使用 xterm 生成 Terminal 实例对象，将其挂载到 dom 元素上

// webTerminal.tsx
import React, { useEffect, useState } from 'react'
import { Terminal } from 'xterm'
import { FitAddon } from 'xterm-addon-fit'
import Loading from '@/components/loading'

import './style.scss';
import 'xterm/css/xterm.css'

const WebTerminal: React.FC = () => {
    const [terminal, setTerminal] = useState(null)

    const initTerminal = () => {
        const prefix = 'admin $ '
        const fitAddon = new FitAddon()
        const terminal: any = new Terminal({ cursorBlink: true })

        terminal.open(document.getElementById('terminal-container'))
        // terminal 的尺寸与父元素匹配
        terminal.loadAddon(fitAddon)
        fitAddon.fit()

        terminal.writeln('\x1b[1;1;32mwellcom to web terminal!\x1b[0m')
        terminal.write(prefix)
        setTerminal(terminal)
    }

    useEffect(() => { initTerminal() }, [])

    return (
        <Loading>
            <div id="terminal-container" className='c-webTerminal__container'></div>
        </Loading>
    )
}
export default WebTerminal

// style.scss
.c-webTerminal__container {
    width: 600px;
    height: 350px;
}

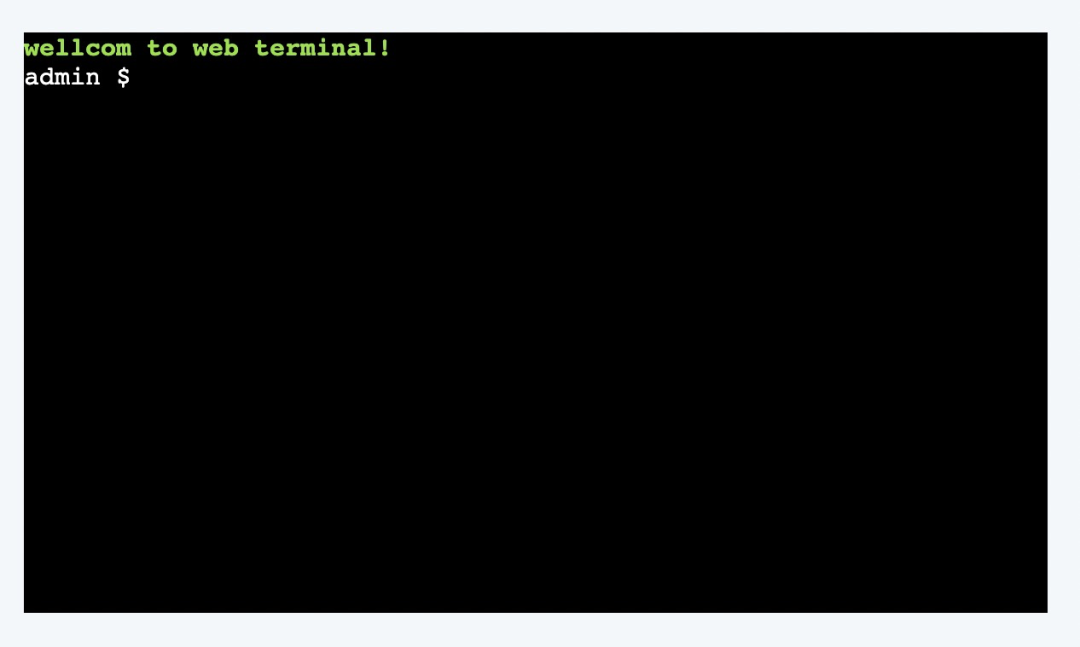

如下图所示，我们就此可以得到一个 Web Terminal 的架子。在上面的代码中，我们需要引入 xterm-addon-fit 模块，使用其将生成的 terminal 对象的尺寸与它的父元素的尺寸匹配。

以上是 xterm 最基本的使用，当在这个时候，我们就有生成的这个 terminal 的实例，但是如果要实现一个 Web terminal 的话，这还远远不够，接下来我们需要逐步的为其添砖加瓦。

输入操作

当我们尝试输入的时候，有的同学应该发现了，这个架子并不能输入字段，我们还需要增加 terminal 实例对象对输入操作的处理。下面介绍一下输入操作的处理，对这个 Terminal 的输入操作的处理的思路也很简单，就是我们需要对刚刚生成的这个 Terminal 实例添加监听事件，当捕捉到有键盘的输入操作的时候，根据输入的值对应不同的数字进行处理。

由于时间比较的仓促，我们就大致写一些比较常见的操作进行处理，比如最基本字母或数字的输入，删除操作，光标上下左右操作的处理。

基本输入

首先是最基本的输入操作，代码如下

// webTerminal.tsx
...
const WebTerminal: React.FC = () => {
    const [terminal, setTerminal] = useState(null)
    const prefix = 'admin $ '

    let inputText = '' // 输入字符

    const onKeyAction = () => {
        terminal.onKey(e => {
            const { key, domEvent } = e
            const { keyCode, altKey, altGraphKey, ctrlKey, metaKey } = domEvent

            const printAble = !(altKey || altGraphKey || ctrlKey || metaKey) // 禁止相关按键
            const totalOffsetLength = inputText.length + prefix.length   // 总偏移量
            const currentOffsetLength = terminal._core.buffer.x     // 当前x偏移量

            switch(keyCode) {
            ...
            default:
                if (!printAble) break
                if (totalOffsetLength >= terminal.cols)  break
                if (currentOffsetLength >= totalOffsetLength) {
                    terminal.write(key)
                    inputText += key
                    break
                }
                const cursorOffSetLength = getCursorOffsetLength(totalOffsetLength - currentOffsetLength, '\x1b[D')
                terminal.write('\x1b[?K' + `${key}${inputText.slice(currentOffsetLength - prefix.length)}`) // 在当前的坐标写上 key 和坐标后面的字符
                terminal.write(cursorOffSetLength)  // 移动停留在当前位置的光标
                inputText = inputText.slice(0, currentOffsetLength) + key + inputText.slice(totalOffsetLength - currentOffsetLength)
            }
        })
    }

    useEffect(() => {
        if (terminal) {
            onKeyAction()
        }
    }, [terminal])

    ...
    ...
}

// const.ts
export const TERMINAL_INPUT_KEY = {
    BACK: 8, // 退格删除键
    ENTER: 13, // 回车键
    UP: 38, // 方向盘上键
    DOWN: 40, // 方向盘键
    LEFT: 37, // 方向盘左键
    RIGHT: 39 // 方向盘右键
}

其中，代码中的 '\x1b[D' 和 '\x1b[?K' 是终端的特殊字符，分别表示为光标向左移一位和擦除当前光标到行末的字符，特殊字符因为笔者了解也不是很多，就不展开说明了。其中，在文本末尾直接进行输入则拼接字符写入文本，如果在非末尾的位置输入字符，则主要过程如下

讲解之前先说一下这个 currentOffsetLength，也就是 terminal._core.buffer.x 这个的取值，当我们从左往右的时候他是从 0 开始增加，当我们从右往左的时候，他是在原有基础上+1，在逐次递减，递减到 0，用来标记当前光标的位置

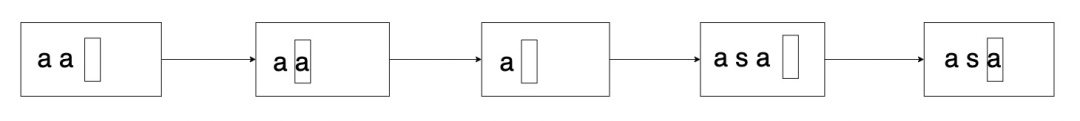

假设现在输入的字符有两个字符，光标在第三位，主要发生有一下步骤：

1、光标移到第二位，按下键盘输入字符 s

2、删除光标位置到字符末尾的字符

3、将输入的字符与原有字符文本的光标位置到行末的字符拼接写入

4、将光标移到原有的输入位置

删除操作

// webTerminal.tsx
...
const getCursorOffsetLength = (offsetLength: number, subString: string = '') => {
    let cursorOffsetLength = ''
    for (let offset = 0; offset < offsetLength; offset++) {
        cursorOffsetLength += subString
    }
    return cursorOffsetLength
}

...
case TERMINAL_INPUT_KEY.BACK:
    if (currentOffsetLength > prefix.length) {
        const cursorOffSetLength = getCursorOffsetLength(totalOffsetLength - currentOffsetLength, '\x1b[D') // 保留原来光标位置

        terminal._core.buffer.x = currentOffsetLength - 1
        terminal.write('\x1b[?K' + inputText.slice(currentOffsetLength-prefix.length))
        terminal.write(cursorOffSetLength)
        inputText = `${inputText.slice(0, currentOffsetLength - prefix.length - 1)}${inputText.slice(currentOffsetLength - prefix.length)}`
    }
    break
...

其中，在文本末尾直接进行输入则删除该光标位置字符，如果在非末尾的位置进行删除字符文本操作，则主要过程如下

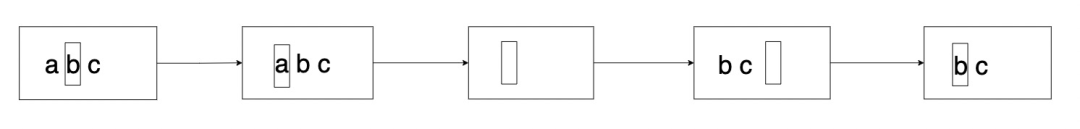

假设现在有 abc 三个字符，其中光标在第二个位置，当其进行删除操作的时候，过程如下：

1、光标移到第二位，按下键盘删除字符

2、清除当前的光标位置到末尾的字符

3、根据偏移量拼接剩余字符

3、将光标移到原有的输入位置

回车操作

// webTerminal.tsx
...
let inputText = ''
let currentIndex = 0
let inputTextList = []


const handleInputText = () => {
    terminal.write('\r\n')
    if (!inputText.trim()) {
        terminal.prompt()
        return
    }

    if (inputTextList.indexOf(inputText) === -1) {
        inputTextList.push(inputText)
        currentIndex = inputTextList.length
    }

    terminal.prompt()
}

...
case TERMINAL_INPUT_KEY.ENTER:
    handleInputText()
    inputText = ''
    break
...

按下回车键后，需要将输入的字符文本存入数组中，记录当前文本位置，以便后续利用

向上/向下操作

// webTerminal.tsx
...
case TERMINAL_INPUT_KEY.UP: {
    if (!inputTextList[currentIndex - 1]) break

    const offsetLength = getCursorOffsetLength(inputText.length, '\x1b[D')

    inputText = inputTextList[currentIndex - 1]
    terminal.write(offsetLength + '\x1b[?K' )
    terminal.write(inputTextList[currentIndex - 1])
    terminal._core.buffer.x = totalOffsetLength
    currentIndex--

    break
}
...

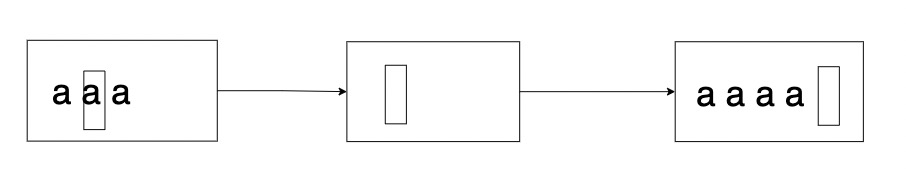

其中主要的步骤如下

相对于其他，向上或向下按键就是将之前存储的字符拿出来，先全部删除，再进行写入。

向左/向右操作

// webTerminal.tsx
...
case TERMINAL_INPUT_KEY.LEFT:
    if (currentOffsetLength > prefix.length) {
        terminal.write(key) // '\x1b[D'
    }
    break

case TERMINAL_INPUT_KEY.RIGHT:
    if (currentOffsetLength < totalOffsetLength) {
        terminal.write(key) // '\x1b[C'
    }
    break
...

待完善的点

1、接入 websocket，实现服务端和客户端之间的通信

2、接入 ssh，目前只是添加了终端的输入操作，我们最终的目的还是需要让它能够登陆到服务器上面

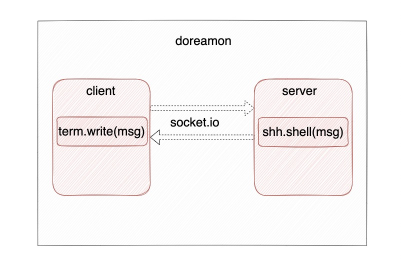

设想中的最后实现的效果应该是这样的

笔者也对与当前的代码进行了 socket.io 的接入，哆啦 A 梦的话是基于 egg 的这个框架的，可以使用这个 egg.socket.io 建立 socket 通信，笔者在这里列了一下大概的步骤，但是准备作为本文的补充，会在下一篇文章中完善。

总结

首先，这个终端写到这里并没写完，由于时间的原因，暂未写完。上面也列了一些待完善的点，笔者也会在后面添加本文的第二或第三篇，陆续陆续的补充完善。笔者在这个星期也尝试了接入 socket，但是还是有点问题，没有完善好，所以最终还是决定，本篇文章还是着重描写一些输入操作的处理。最后，如果大家对于本篇文章有疑惑，欢迎踊跃发言。

官方文档：https://xtermjs.org/
Socket.IO 文档：https://eggjs.org/zh-cn/tutorials/socketio.html
终端特殊字符：https://blog.csdn.net/sunjiajiang/article/details/8513215
