工程坐标转换成cgcs2000坐标系

在BIM模型中大多采用工程坐标,但是在前端进行实际位置渲染时,往往出现实际坐标系与工程坐标之间的转换困难问题。基于此，根据坐标系的生成原理，研究了基于cgcs2000与工程坐标转换模块。

cgcs2000坐标系

China Geodetic Coordinate System 2000，2000国家大地坐标系，是我国当前最新的国家大地坐标系，它的EPSG编码为，4490

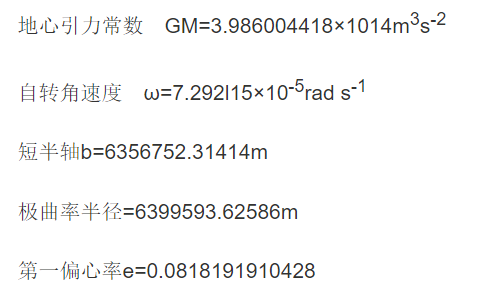

2000国家大地坐标系的原点为包括海洋和大气的整个地球的质量中心；2000国家大地坐标系的Z轴由原点指向历元2000.0的地球参考极的方向，该历元的指向由国际时间局给定的历元为1984.0的初始指向推算,故与wgs84相比，其椭球参数基本不变，椭球参数为：

转换逻辑

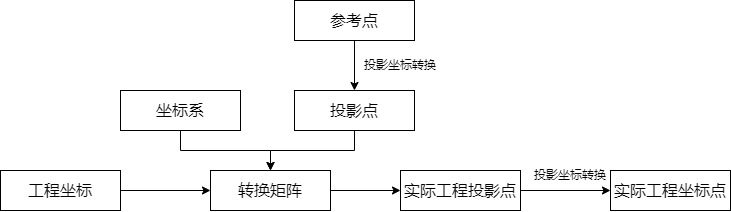

对于坐标系的转换逻辑大致可参考如下：

由于参考点坐标是球面坐标，首先对球面坐标进行投影得到投影坐标
其次将参考点坐标系根据坐标系参数进行计算，得到该坐标系下的局部坐标转换矩阵。
其次将工程坐标×上该矩阵即可得到实际工程投影坐标（也可逆推，实际工程坐标x该逆矩阵得到该点的投影工程坐标）
最后将投影坐标转换成球面坐标即可

作者：卞明月
