用C#进行CATIA的二次开发（1）

近来得空，开始着手做一些CATIA的二次开发的学习。作为写代码的菜鸟，我在这里将学习过程中的一些想法记录下来，目的有二：一是避免时间太久自己遗忘，二是希望能得到高手的指点。

      对于通常采用的CAA方式，难度实在太大，再加上学习资料过少等客观因素，我决定暂时先从V5的Autonmation方式入手。等熟悉CATIA的开发逻辑后，再择机过渡到V6版本，以及CAA的方式。在开发语言的选择上，最终也顺从自己的内心意愿，采用了相对熟悉的C#。事实上，Automation推荐的语言是VB，能找到的各种示例和学习资料，也大都是VB（比如我现在参考的《CATIA二次开发技术基础》）的。C#虽然和VB.net非常相近，但语法上还是有很多不一致的地方，因此还是可能会遇到各种有特点的问题。

       首先，基本的步骤主要是建立项目，添加com引用，然后添加using项和连接CATIA程序，这些主要是从网上搜到的学习资料，链接如下：https://blog.csdn.net/just0kk/article/details/57405909。

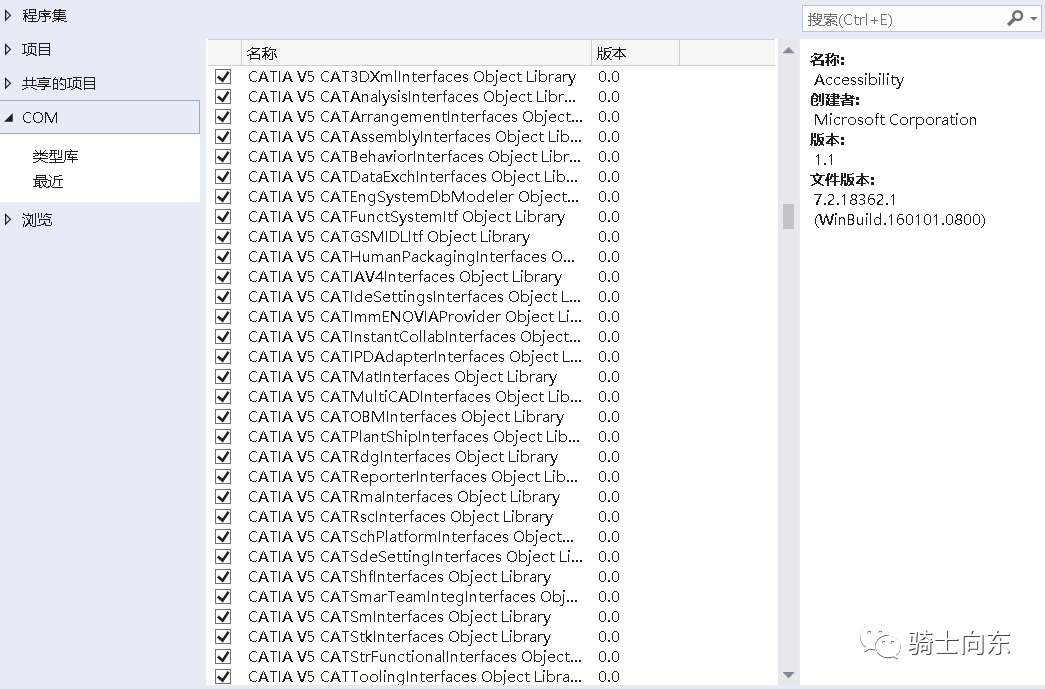

添加引用

添加Using项，目前也就主要引用了如下几项：

using INFITF;

using MECMOD;

using PARTITF;

using ProductStructureTypeLib;

using SPATypeLib;

using NavigatorTypeLib;

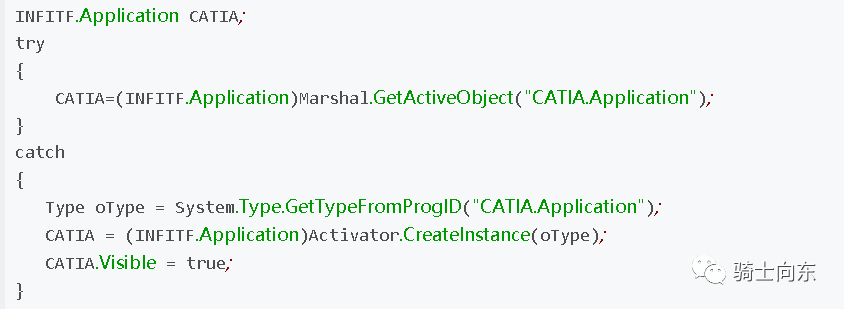

      连接catia主程序的代码很重要，当CATIA程序已启动时，直接获取，否则要程序进行启动。这里也贴一下：

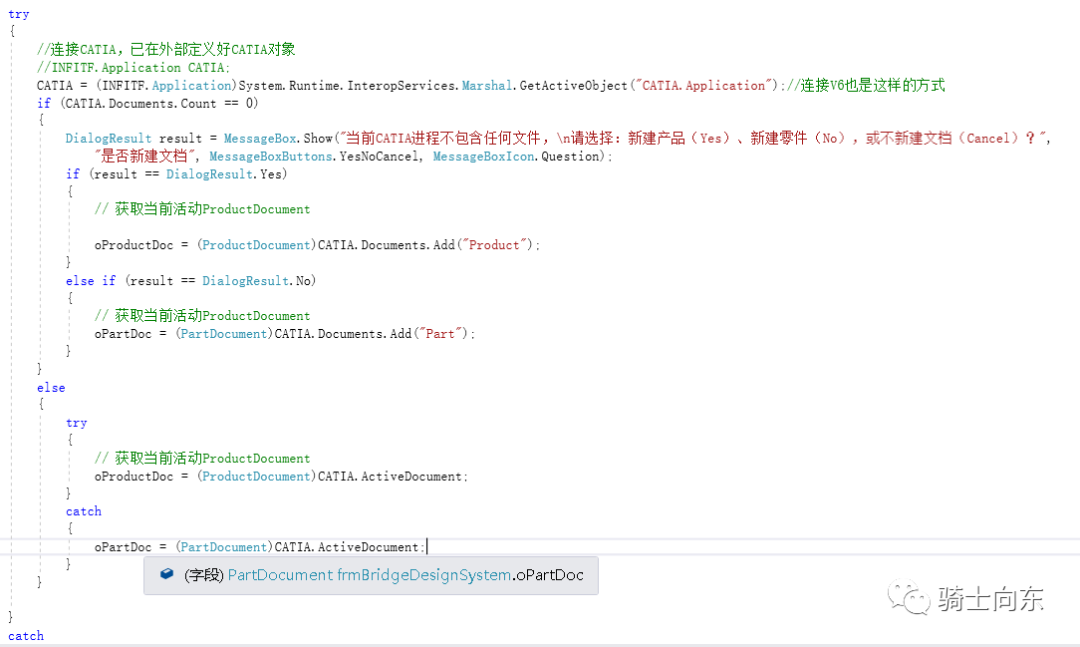

      获取CATIA程序（Application）以后，就要获得Documents，然后才能逐次获取Document、Part（或Product）、Bodies(HybridBodies）等。V5中的Document相当于我们保存的CATIA文件，因此，Document的类型有三种：Product、Part和Drawing，而Documents是这三种Document的集合。我在这里曾遇到过困难，就是因为在从Documents获取Document的时候，没有进行类型声明（这在VB中不会有问题，但在C#中则不行）。我的代码如下：

       在添加Document对象时，一定要进行类型判断：Product、Part或Drawing，并进行类型的显式声明。添加文档的函数是：

oProductDoc = (ProductDocument)CATIA.Documents.Add("Product");oPartDoc = (PartDocument)CATIA.Documents.Add("Part");

      其中Add()函数中字符串参数只能是“Product”、"Part"和“Drawing”三者之一。在调用Documents.ActiveDocument属性获得当前文档的时候，也需要进行显式的类型判别，否则极易报错。此时，我采用了try...catch...语句进行错误处理。



        好了，今天先写到这里，欢迎大家指教。
