开口合式交流电流变送器互感器RS485/4-20mA输出/ModbusRTU协议

1.概述



        DAQ-GP-CT485开口式电流互感器是上海数采物联网科技有限公司推出的一款可以把交流电模拟信号转换成485数字信号的一种电流传感器（互感器），产品内置32位ARM系列 MCU和高精度计量芯片，经多点校准的电流转换模块。具有精度高，响应快的特点。SC-GP-CT485可以和市面上常见的数据采集网关、DTU、可编程控制器PLC、上位机直接进行数据交互。

  本产品广泛用于交流电机，照明设备，空气压缩机，采暖通风与空调装置，建筑物的自控制系统，设备OEE开机率、工业互联网，农网改造项目等场景的电流监测采集场景。



2.订货规格与选型



型号	特点说明
DAQ-GP-CT4G	4G传输，常规220V/12V供电，默认测量范围0~100A，精度0.01A。适用于供电方便，采集频率高的场合
DAQ-LP-CT4G	4G传输，长寿命锂电池供电，根据采集频率，续航1~3年不等，适用于采集频率不高，供电不便的场合。
DAQ-GP-EM4G	4G传输，监测单相、三相设备的线电压和电 流，并能计算有功功率、视在功率和功率因，工作频率、有功电能等
DAQ-GP-CTLoRa	无需外接电源，CT自取电，启动电流1A，lora无线传输

3.产品特性

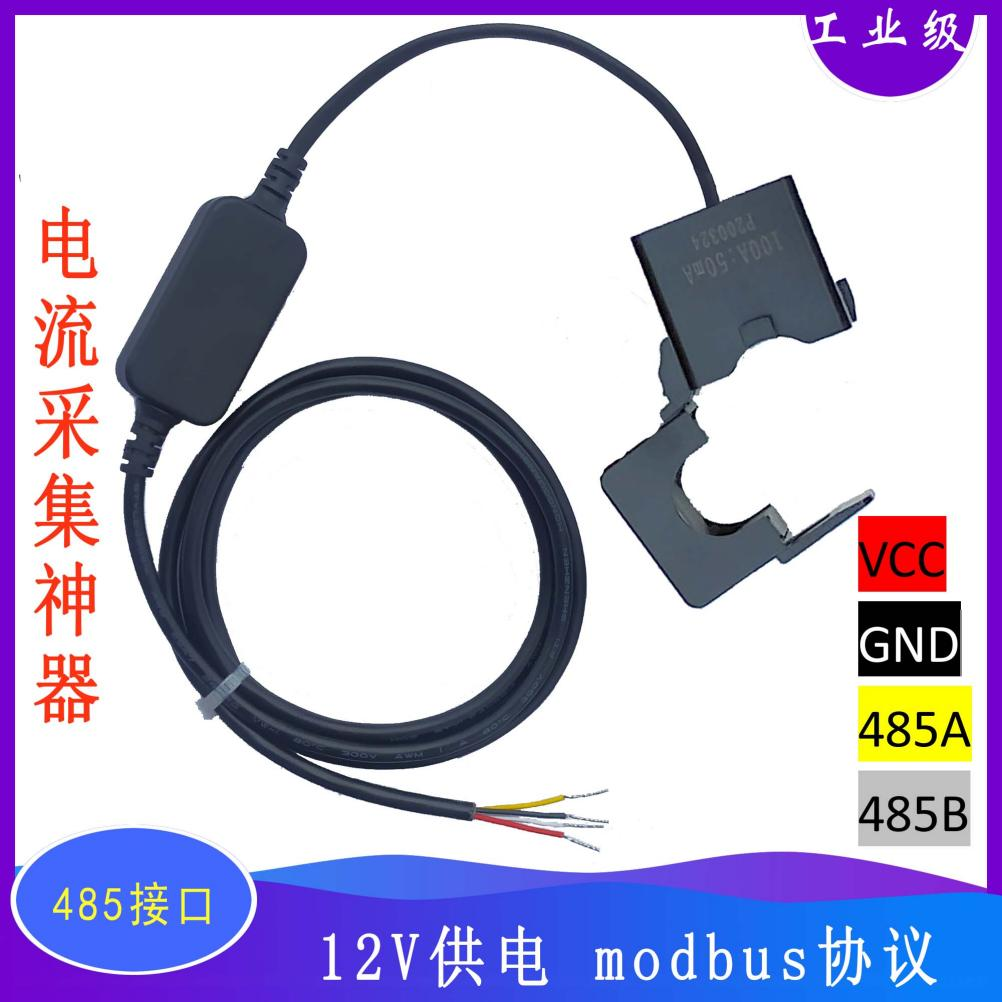

 线序定义

红色:+12V   黑色：GND  黄色：485A  白色：485B

 线长：默认1米

 采集特性

1. 电流检测范围:  AC 0.2A-100A，可定制其他大量程互感器

 电气特性

1. 供电方式：5~24V 直流
2. 工作功耗：0.5W
3. 工作频率：50-60Hz

 通信特性

1. 传输方式：RS485
2. 通讯协议:  Modbus RTU

   结构特性

1. 材质：ABS塑料（外壳）
2. 安装方式：卡扣安装

 工作环境

1. 温度-20°C～70°C

存储环境

1. 温度-20°C～80°C

4.产品核心优势

• 采用高精度计量芯片，测量精度高
• 开合式设计，安装方便
• 安装简单，快速部署，助力物联网项目快速落地

5.Modubus通讯协议说明

1.1 串口通讯参数

波特率：9600      数据位：8      校验：NONE      停止位：1

1.2 功能码定义

上位机读取数据或接受报警数据采用03功能码。

上位机控制下位机设备（互感器）采用06功能码。

1.3 寄存器点表定义

寄存器表：

序号	寄存器地址	说明	读/写	数据类型
1	0x01	设备地址(默认1)	读/写	16位
2	0x02	传感器数据高16位	读	16位
3	0x03	传感器数据低16位	读	16位
4	0x04	波特率	读/写	16位
5	0x05	保留		16位
6	0x06	保留		16位
7	0x07	保留		16位



1.4 通讯报文示例

示例：

主机读取传感器值：

1	2	3	4	5	6	7	8
设备地址	功能码	寄存器地址高8位	寄存器地址低8位	读取寄存器个数高8位	读取寄存器个数低8位	CRC高8位	CRC低8位
0x01	0x03	0x00	0x01	0x00	0x02	0x95	0xCB

从机返回数据：

1	2	3	4	5	6	7	8	9
设备地址	功能码	字节数	寄存器值[31:24]	寄存器值[23:16]	寄存器值[15:8]	寄存器值[7:0]	CRC高8位	CRC低8位
0x01	0x03	0x04	0x00	0x00	0x27	0x10	0xE0	0x0F

则寄存器值为：0x00002710，十进制表示：10000，假设交流互感器量程为0-100A，则此时电流为100A。

修改设备地址：（0x01改为0x02）

主机发送：

1	2	3	4	5	6	7	8
设备地址	功能码	寄存器地址高8位	寄存器地址低8位	寄存器值高8位	寄存器值高8位	CRC高8位	CRC低8位
0x01	0x06	0x00	0x00	0x00	0x02	0x08	0x0B

从机返回数据：

从机会返回当前设备地址，新的地址在从机回复后才生效。

1	2	3	4	5	6	7	8
设备地址	功能码	寄存器地址高8位	寄存器地址低8位	寄存器值高8位	寄存器值高8位	CRC高8位	CRC低8位
0x01	0x06	0x00	0x00	0x00	0x01	0x48	0x0A



修改波特率：(9600改为1200)

主机发送：

1	2	3	4	5	6	7	8
设备地址	功能码	寄存器地址高8位	寄存器地址低8位	寄存器值高8位	寄存器值高8位	CRC高8位	CRC低8位
0x01	0x06	0x00	0x04	0x00	0x02	0x49	0xCA

从机返回数据：

1	2	3	4	5	6	7	8
设备地址	功能码	寄存器地址高8位	寄存器地址低8位	寄存器值高8位	寄存器值高8位	CRC高8位	CRC低8位
0x01	0x06	0x00	0x04	0x00	0x02	0x49	0xCA

（注：设备重新上电后设置的波特率才生效。改回9600主机发送01 06 00 04 00 05 08 08）

波特率寄存器(0x04)值说明：

寄存器地址	寄存器值	属性(波特率)
0x04	0x00	300
	0x01	600
	0x02	1200
	0x03	2400
	0x04	4800
	0x05(出厂默认值)	9600
	0x06	19200
	0x07	38400
	0x08	43000
	0x09	56000
	0x0a	57600
	0x0b	115200

如果设置波特率超出范围，从机将返回当前寄存器值，不会改变波特率。

6.应用案例

纺织厂生产设备电流数据采集

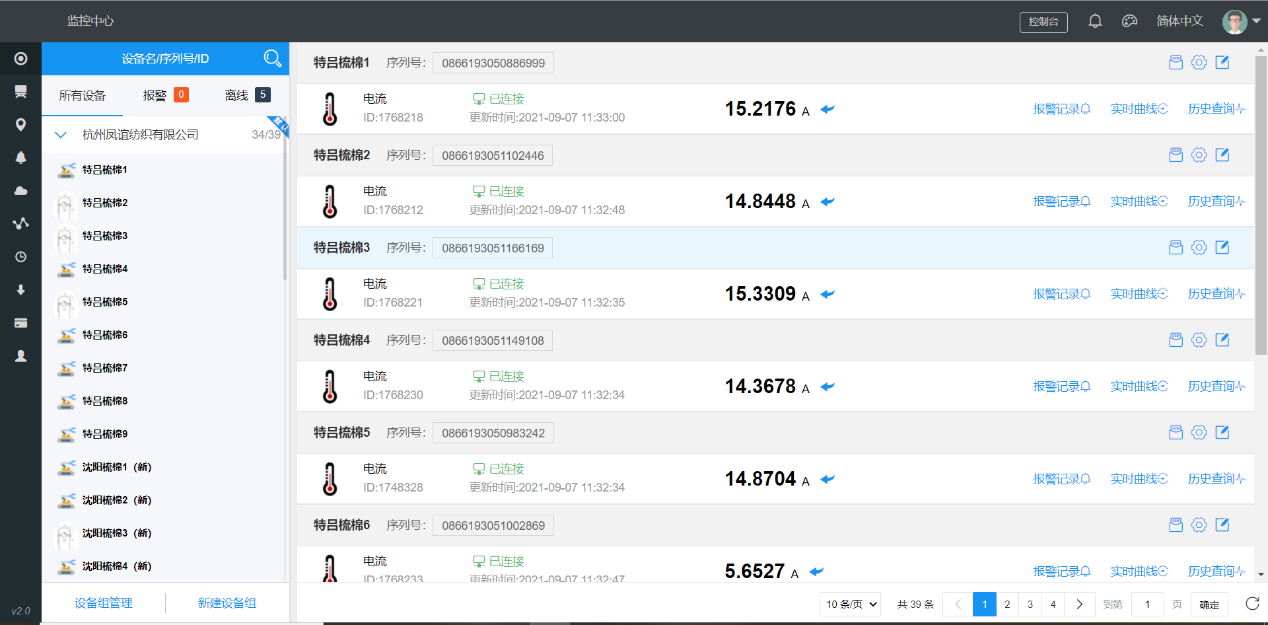

本案例中，采用4G无线开口式交流传感器，进行电流数据采集，数据在云平台端进行展示，可通过网页、app、微信小程序等方式访问查看数据。
