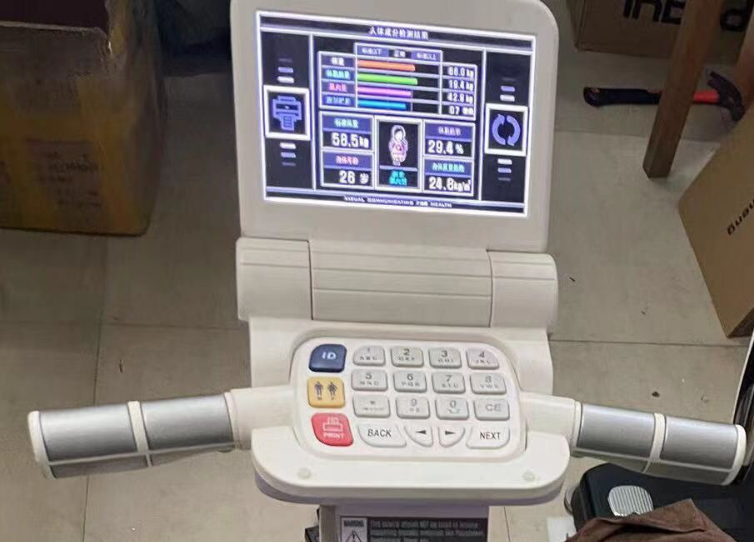

韩国JAWON人体成分分析仪RS232串口数据采集打印方案

www.daq-iot.com



Open Protocol Format – ASCII Code



1 设备的设置

为了以ASCII值输出测试值需要把Hidden Setup的通讯协议设置成Open Protocol。



1) 设备启动约10秒钟后进入体重测试画面， 1, 3, ▶,◀ 的顺序按键盘时可以进入Test Mode画面

2) Test Mode画面的tESt0画面中按 ▶ 或 Enter键，进入tESt1画面.

3) tESt1画面中选择第4项 “4 HS”，进入Hidden Setup画面

4) 当进入到Hidden Setup画面时语言设置项会闪烁，按Enter键进入通讯协议设置项. 再按一次Enter键时通讯协议设置项会闪烁.

5) 可选择的通讯协议设置项有Biospace Protocol和Open Protocol. Biospace Protocol显示为 “bPro”, Open

Protocol显示为 “OPro”.

6) 使用 ▶,◀键选择Open Protocol.

7) 选择后按Enter键来完成设置，画面会自动转换到tESt1画面.

8) tESt1画面中按Exit键来推出设置，画面会回到测试体重画面



2 通讯设置

1) 通讯方式 : 直列通讯(EIA-232C),

2) 通讯速度 : 19200, 8 Data Bits, 1 Stop Bit, Non Parity Bit

3) 通讯端口 : USB Slave, RS232



3 通讯数据

NO	项目		DATA		小数点有效个数	单位	备注
			DATA	区分
1	STX		0x0D	-	-	-
2			0x0A	-	-	-
3			‘A’
4			‘T’
5	ID		xxx	0x2C	-	-	0 ~ 999
6	性别		‘F’, ‘M’	0x2C	-	-	F – 女, M – 男
7	年龄		xx	0x2C	-	-
8	身高		xxx.x	0x2C	1	Cm
9	体重		xxx.x	0x2C	1	Kg
10	测试日期	年	xx	0x2C	0	-
11		月	xx	0x2C	0	-
12		日	xx	0x2C	0	-
13	测试时间	时	xx	0x2C	0	-
14		分	xx	0x2C	0	-
15	阻抗值 20KHz	右上肢	xxx.x	0x2C	1	Ω
16		左上肢	xxx.x	0x2C	1	Ω
17		躯干	xxx.x	0x2C	1	Ω
18		右下肢	xxx.x	0x2C	1	Ω
19		左上肢	xxx.x	0x2C	1	Ω
20	阻抗值100KHz	右上肢	xxx.x	0x2C	1	Ω
21		左上肢	xxx.x	0x2C	1	Ω
22		躯干	xxx.x	0x2C	1	Ω
23		右下肢	xxx.x	0x2C	1	Ω
24		左上肢	xxx.x	0x2C	1	Ω
25	骨骼肌		xxx.x	0x2C	1	Kg
26	体脂肪		xxx.x	0x2C	1	Kg
27	身体水分		xxx.x	0x2C	1	Liter
28	去脂体重		xxx.x	0x2C	1	Kg
29	身体质量指数		xxx.x	0x2C	1	Kg/m2
30	体脂百分比		xxx.x	0x2C	1	%
31	腰臀比		x.xx	0x2C	2	-
32	内脏脂肪等级		xxx	0x2C	0	Level
33	基础代谢		xxxx	0x2C	0	Kcal
34	节段肌肉(肌肉量)	右上肢	xxx.x	0x2C	1	Kg
35		左上肢	xxx.x	0x2C	1	Kg
36		躯干	xxx.x	0x2C	1	Kg
37		右下肢	xxx.x	0x2C	1	Kg
38		左上肢	xxx.x	0x2C	1	Kg
39	节段脂肪(体脂百分比%)	右上肢	xxx.x	0x2C	1	%
40		左上肢	xxx.x	0x2C	1	%
41		躯干	xxx.x	0x2C	1	%
42		右下肢	xxx.x	0x2C	1	%
43		左上肢	xxx.x	0x2C	1	%
44	节段脂肪(脂肪量)	右上肢	xxx.xx	0x2C	2	Kg
45		左上肢	xxx.xx	0x2C	2	Kg
46		躯干	xxx.x	0x2C	1	Kg
47		右下肢	xxx.xx	0x2C	2	Kg
48		左上肢	xxx.xx	0x2C	2	Kg
49	肌肉控制		xxx.x	0x2C	1	Kg
50	脂肪控制		xxx.x	0x2C	1	Kg
51	健康评估		xxx	0x2C	0	Points
52	无机盐		xxx.x	0x2C	1	Kg
53	蛋白质		xxx.x	0x2C	1	Kg
54	Blood Pressure	Sys	xxx	0x2C	0	mmHg
55		Dia	xxx	0x2C	0	mmHg
56		Pulse	xxx	-	0	bpm
57	ETX		0x0D	-	-	-
58			0x0A	-	-	-



4 数据通讯例子

(0x0D 0x0A)AT458,F,36,170.0,57.4,11,02,16,19,53,351.3,357.1,26.9,264.6,269.1,313.6,320.5,24.1,230.4,235.0,27.5,8.1,

36.1,49.3,19.9,14.1,0.79,2,1435,2.50,2.46,21.5,8.20,8.12,13.3,14.0,13.0,14.5,14.5,0.4,0.4,3.4,1.5,1.5,0.0,+3.3,79,3.3,9.7,

0,0,0(0x0D 0x0A)

* 备注 – (0x0D 0x0A) 是 ASCII code的控制语言，用Hex Code显示
