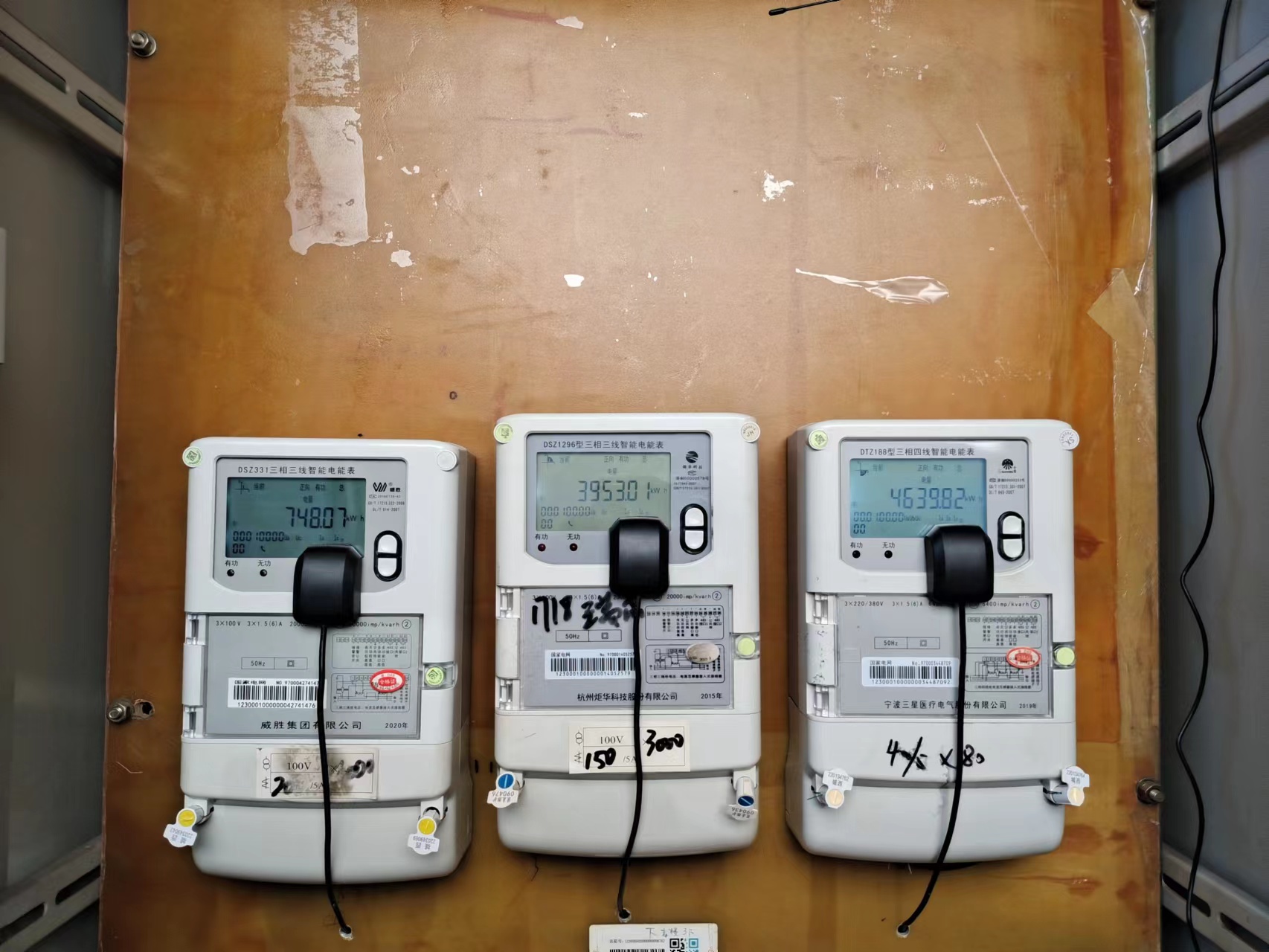

电表无线红外抄表数据采集mqtt协议对接json字段格式示例要求



{

"cmd": "SnapshotData", #定时上报数据命令

"ts": 1683341539,   #时间戳-秒(s)

"group": 1, #分组号

"data": {

"recTime": 1683341539,  #时间戳-秒(s)

"Ua": 200.14,

"Ub": 265.81,

"Uc": 237.46,

"Ia": 20.92,

"Ib": 20.6,

"Ic": 20.32,

"Pa": 9.6,

"Pb": 17.52,

"Pc": 2.11,

"Qa": 9.6,

"Qb": 17.52,

"Qc": 2.11,

"Q": 2.99,

"P": 31.77,

"Eptp": 67661.0,

"TPtn": 67662.0,

"Eqtp": 67663.0,

"Tqtn": 67664.0,

"KVAH": 67661.5,

"COSavg": 0.968

}

}

一、量测量名称及单位

	量测量	名称	单位
1	A相无功功率	Qa	kVar
2	A相有功功率	Pa	kW
3	A相电压	Ua	V
4	A相电流	Ia	A
5	B相无功功率	Qb	kVar
6	B相有功功率	Pb	kW
7	B相电压	Ub	V
8	B相电流	Ib	A
9	C相无功功率	Qc	kVar
10	C相有功功率	Pc	kW
11	C相电压	Uc	V
12	C相电流	Ic	A
13	反向无功电能	Tqtn	kVarh
14	反向有功电能	TPtn	kWh
15	总功率因数	COSavg
16	总无功功率	Q	kVar
17	总有功功率	P	kW
18	总视在电能	KVAH	kVAh
19	正向无功电能	Eqtp	kVarh
20	正向有功电能	Eptp	kWh



二、上报时间周期

频率：5分钟上报一次，上报频率较高，客户方自备流量卡。

对时：表计上报时间自动对时，对标北京标准时间
