交换机的Telnet远程登陆配置

一、实验目的

交换机的Telnet远程登陆配置

二、实验环境

Windows10操作系统下的Cirsco Packet Tracer5.3

三、实验原理与步骤

1、设置交换机IP地址
2、设置交换机权限密码
3、设置用户远程登陆密码
4、在“命令提示符”窗口进行测试



四、实验过程与分析

1、新建Packet Tracer拓扑图





直通线：PC机连接FastEthernet

交换机连接FastEthernet0/2



配置线：PC机连接RS 232

交换机端连接Console



2、配置PC的IP地址

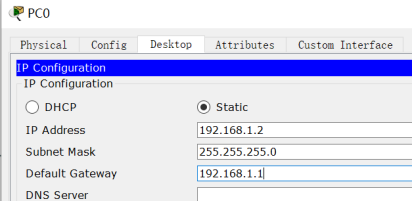

PC0设置

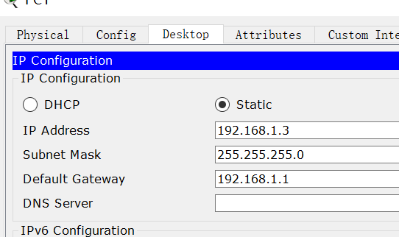

PC1设置





3、配置交换机的IP地址

 Switch>En      //进入特权模式

    Switch#conf  t   //进入全局配置模式



• 3.1 设置交换机IP地址



    Switch(config)#inter vlan 1(默认交换机的所有端口都在VLAN1中)// 创建并进入VLAN 1的接口视图

    Switch(config-if)#ip address 192.168.1.1 255.255.255.0//在VLAN 1 接口上配置交换机远程管理的IP地址

    Switch(config-if)#no shutdown //开启接口；重新激活 【注：激活便于设备对命令的记忆】

    Switch(config-if)#exit//回到全局配置模式



• 3.2设置交换机权限密码（全局配置模式下进行配置）

　Switch(config)#enable password 12345 设置交换机权限密码

• 3.3 设置远用户程登陆密码（全局配置模式下进行配置）



    Switch(config)#line vty 0 4   //进入远程登录用户管理视图，0-4个用户

   Switch(config-line)#password 54321  //配置远程登录的密码为54321，密码明码显示

　Switch(config-line)#login  //打开登录认证功能

　Switch(config-line)#privilege level 3  //配置远程登录用户的权限为最高级别权限3

    Switch(config-line)#end   //退出到特权模式



Switch#show running-config 查看设置

能够查看到刚才进行的三个设置：

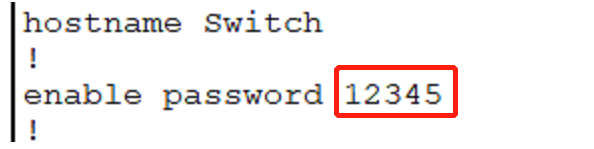

①交换机权限密码







②交换机IP地址







③用户远程登陆密码









4、配置用户登录密码

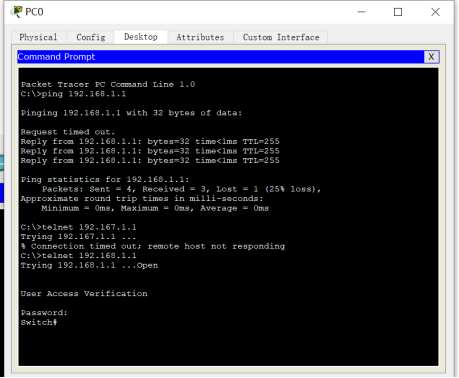

PC0 桌面选项卡中的CMD，命令提示符

    ping 192.168.1.1   //成功以后，再做下一步

    telnet 192.168.1.1

输入password:54321    //登录成功，进入用户模式

    Switch#//进入特权模式

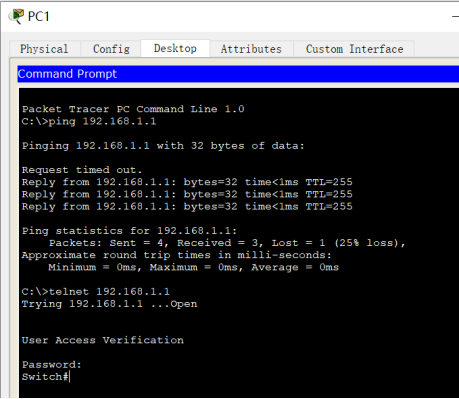

PC1       桌面选项卡中的CMD，命令提示符



    ping 192.168.1.1   //成功，再做下一步

    telnet 192.168.1.1

    输入password:54321

Switch#//进入特权模式













总结：通过配置虚拟机，启动telnet并进行远程登陆目标主机实验，了解到了telnet是最原始的一种远程管理方式之一，学会了如何进行telnet配置部署，以及如何登陆目标主机，深入体会到了telnet的原理，学习telnet的相关配置对于理解交换机的远程登陆管理有很大的帮助。
