需求改进&系统设计

这个作业属于哪个课程	<2022软件代码开发技术>
这个作业要求在哪里	<需求改进&系统设计>
这个作业的目标	1.进一步完善需求分析 2.熟悉代码开发和测试阶段 3.熟悉运用面向领域建模的方法 4.运用DDD战略设计进行系统设计

需求规格说明书

1 引言

1.1 项目背景

一家公司提供服务出租，自身有一些员工，另外还有很多自由职业者作为服务商存在。公司目前使用Excel工作表来管理他们的客户（自由职业者），时间表等。Excel解决方案无法很好地进行扩展。它无法应对多用户使用的场景，也不提供安全和审计日志。因此他们决定构建一个新的基于Web的解决方案。

1.2 项目概述

本项目拟开发一个基于Web的服务出租管理系统，用以管理某服务出租公司的客户（自由职业者），时间表等，提供安全和审计日志。系统需存储相关信息，应对多用户使用的场景。系统核心功能如下：

• 搜索自由职业者分类的功能
• 用于存储联系自由职业者的不同渠道的解决方案
• 搜索项目分类的功能
• 搜索客户分类的功能
• 维护合同中自由职业者的时间表

2 需求分析

2.1 面向用户分析

本系统面向的用户分三类，分别是普通客户，自由职业者和系统管理员。以下是涉众分析：

涉众	描述
系统管理员	系统管理者，管理系统信息，导出审计日志
普通客户	服务请求者，可发布项目，等待服务供应商前来协商并签订合同
自由职业者	服务供应商，向普通客户提供服务出租，可应征已发布且未完结的项目并签订合同

2.2 功能需求

• 用户

  • 管理个人信息，提供存储自由职业者的不同联系方式的功能。
  • 搜索信息，包括系统中公开的自由职业者信息、客户信息、时间表信息。

• 自由职业者

  • 对时间表进行管理，包括对时间表信息的增删改查。
  • 处理合同签订申请，事先应与客户就合同内容进行协商。

• 客户

  • 发布项目并管理已有项目，包括浏览，删除和修改。
  • 发起合同签订申请，需录入合同相关项目信息、自由职业者信息。

• 系统管理员

  • 管理系统信息，包括对账户信息和合同信息的核实与修改。
  • 每日按时检索系统更新数据，输出今日审计日志。

2.3 技术需求

• 为保证良好的用户体验，系统必须在3秒内对用户的操作做出回应。
• 数据库存储的信息要及时更新。系统是即时服务的，更新完信息后，要能立即看到更新后的结果并将更新信息及时储存起来。

2.4 安全性需求

通过网络安全、数据加密等手段保证用户隐私数据的安全性，通过数据备份与还原、数据软件完备文件等手段来保证系统的数据可靠性，使系统能够抵御病毒入侵或者非法人员进入系统，盗取重要数据。

3 面向领域建模

3.1 用例模型

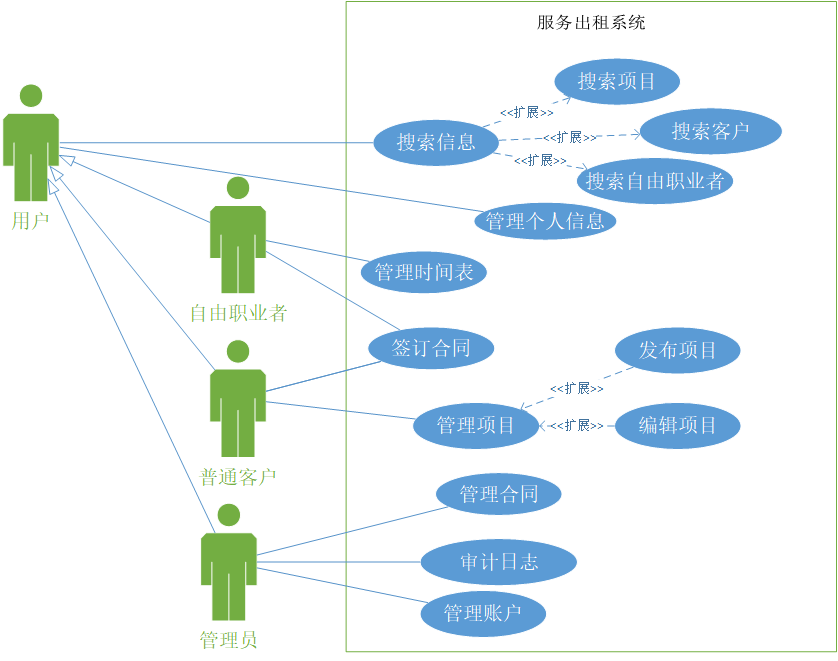

根据面向用户分析和功能需求，对系统建立功能模型如下：

3.2 用例描述

根据用例模型，对系统主要功能用例作出用例描述如下：

3.2.1 管理时间表

描述项	说明
用例名称	管理时间表
参与者	自由职业者
前置条件	自由职业者已被识别并授权
后置条件	自由职业者相应时间表信息成功保存
基本操作流程	1.自由职业者点击管理时间表，系统显示自由职业者的时间表详情； 2.自由职业者输入时间表信息并提交，系统显示输入后时间表记录； 3.自由职业者确认时间表录入正确，系统存储时间表信息。
扩展流程	2a 自由职业者删除时间表记录 1.系统将该时间表记录从时间表中删除

3.2.2 管理个人信息

描述项	说明
用例名称	管理个人信息
参与者	自由职业者、客户，以下统称用户
前置条件	用户已被识别并授权
后置条件	用户相应个人信息成功保存或提交个人信息更新申请
基本操作流程	1.用户点击管理个人信息，系统显示用户的个人信息详情； 2.用户输入个人信息并提交，系统显示输入后个人信息； 3.用户确认个人信息录入正确，系统存储用户个人信息。

3.2.3 管理项目

描述项	说明
用例名称	管理项目
参与者	客户
前置条件	客户已被识别并授权
后置条件	客户相应项目信息成功保存
基本操作流程	a.发布项目 1.客户点击新建项目，系统显示项目信息录入页面； 2.客户输入项目信息并提交，系统显示输入后项目信息； 3.客户确认项目信息录入正确，系统存储项目信息。 4.客户发起项目发布申请，系统发布项目。 b.编辑项目 1.客户点击查看已有项目，系统显示已有项目信息。 2.客户修改项目信息，系统存储项目信息。

3.2.4 管理账户

描述项	说明
用例名称	管理账户
参与者	管理员，目的是对自由职业者和客户进行管理
前置条件	管理员已被识别并授权
后置条件	相应账户信息成功修改
基本操作流程	1.管理员点击管理账户，系统按类别显示账户列表； 2.管理员输入相应账户编号或搜索分类，系统检索并显示账户数据。 3.管理员点击查看账户信息，系统显示账户信息详情； 4.管理员核验账户信息并设置账户状态，系统存储账户信息。

3.2.5 审计日志

描述项	说明
用例名称	审计日志
参与者	管理员
前置条件	管理员已被识别并授权
后置条件	生成审计日志文件
基本操作流程	1.管理员查看审计日志，系统显示审计日志； 2.管理员点击生成审计日志文件，系统导出日志并生成文件；

3.2.6 搜索信息

描述项	说明
用例名称	搜索信息
参与者	用户，包括自由职业者、客户、管理员
前置条件	用户已被识别并授权
后置条件	显示搜索结果
基本操作流程	1.用户选择信息类别，系统显示信息类别，包括：项目、自由职业者、客户； 2.用户输入搜索关键字，系统检索并显示搜索结果；

3.2.7 签订合同

描述项	说明
用例名称	签订合同
参与者	客户、自由职业者
前置条件	客户、自由职业者已被识别并授权
后置条件	生成合同记录并保存
基本操作流程	1.客户录入合同信息，系统保存合同信息； 2.客户发起合同签订申请，系统通知相关职业者； 2.自由职业者同意合同内容，系统提交合同信息到后台；

3.2.8 管理合同

描述项	说明
用例名称	管理合同
参与者	管理员
前置条件	合同已由客户、自由职业者双方确定
后置条件	合同生效
基本操作流程	1.管理员点击管理合同，系统显示未生效合同信息列表； 2.管理员查看合同，系统显示合同内容 2.管理员同意合同内容，系统标识合同生效；

3.3 领域模型

• 从用例描述中识别概念类：项目、自由职业者、客户、时间表、合同，其中客户和自由职业者归类为用户。

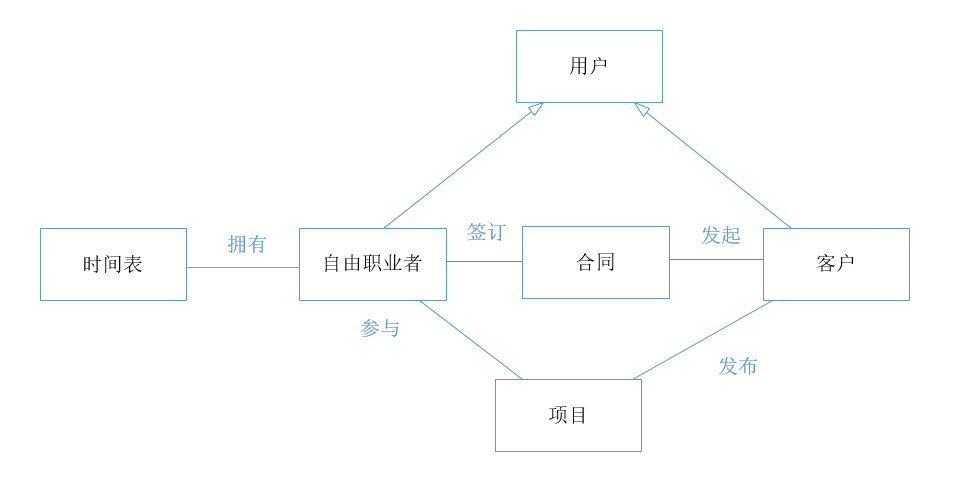

• 添加关联：

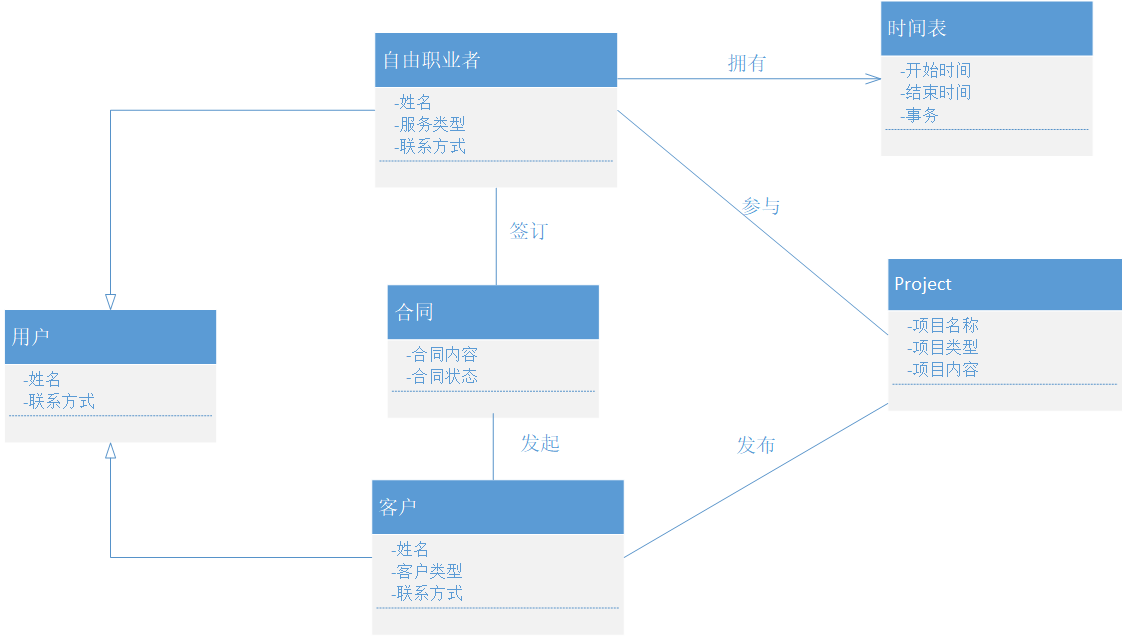

• 添加属性得领域模型:


系统设计

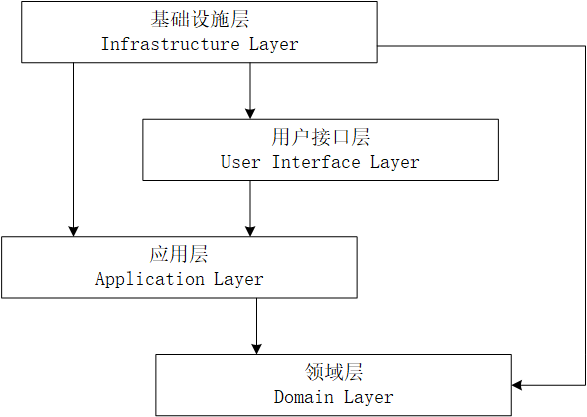

1 分层式结构

基于领域驱动设计理念，运用依赖倒置原则，将系统分为四层：

• interfaces（用户接口层）

  • dto：请求传入的数据载体

• application（应用层）

  • service：应用服务

• domain（领域层）

  • model：实体（Entity）和值对象（Value Object）
  • domainService：领域服务定义
  • repository：仓储接口定义

• Infrastructure（基础设施层）

  • util：工具包
  • repositoryImpl：仓储接口实现

2 领域划分

2.1 子域

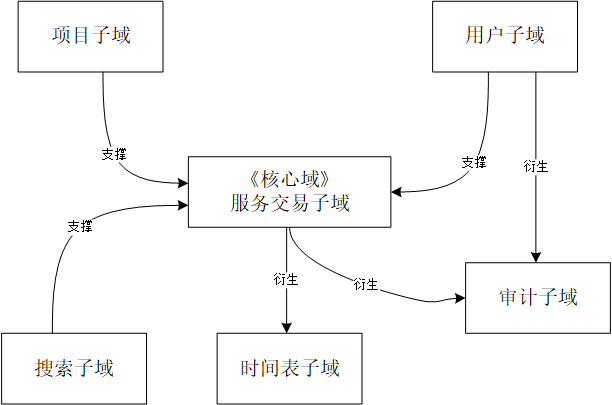

根据需求分析结果，从产品价值出发，将问题域分解为内聚性高的几个子领域：

2.2 限界上下文

子域	限定上下文
服务交易子域	实现签订合同、合同管理的功能
用户子域	实现用户注册登录、对用户信息进行编辑的功能
项目子域	实现对项目信息进行“增、删、改、查”并发布的功能
搜索子域	实现对客户、项目、自由职业者的搜索功能
审计子域	实现审计合同、审计用户信息、生成审计日志的功能
时间表子域	实现对时间表信息进行“增、删、改、查”的功能

3 实体和值对象

3.1 实体

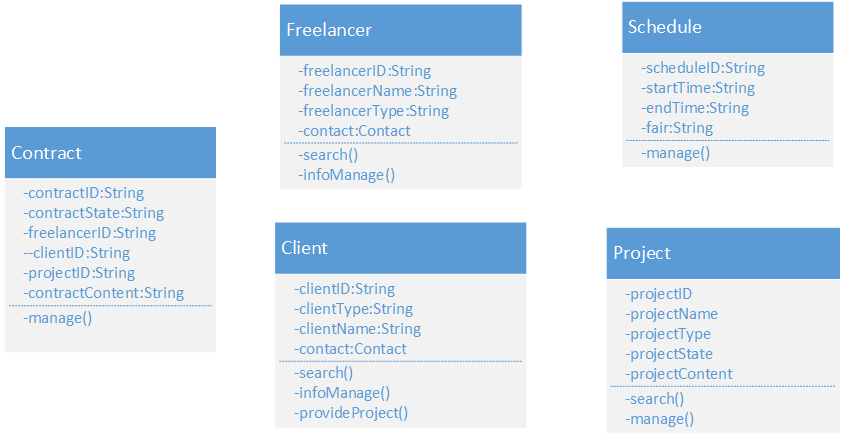

本系统中主要实体有客户（Client）、项目（Project）和自由职业者（Freelancer）、时间表（Schedule)、合同(Contract)，它们由属性和行为组成，具有唯一标识，定义如下：

3.2 值对象

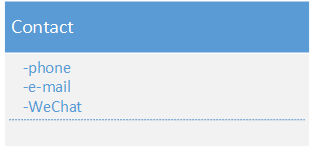

系统需提供用于存储联系自由职业者的不同渠道的解决方案，将联系方式（Contact）定义为值对象：

4 领域服务

服务交易子域的签订合同功能发生在自由职业者和客户之间，关联项目实体，但无法归属于这三种实体中的一个，所以将其定义为领域服务ContractSignDomainService，以下是其定义：

public interface ContractSignDomainService {

 @Repository
 private ClientRepository clientRepository;
 private projectRepository projectRepository;
 private ContractRepository ContractRepository;
 private FreelancerRepository freelancerRepository;
 ......
 public Contract sign(String freelancerID,String projectID,String clientID);
}

代码开发任务计划

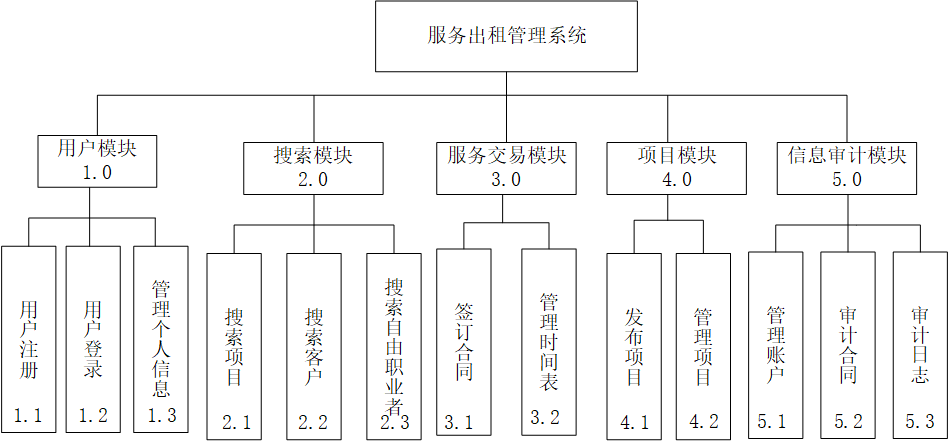

1 模块层次图

2 各模块的开发时间和开发顺序

依据功能模块的优先级以及模块之间的依赖关系，列出各模块的开发时间和开发顺序。

模块编号	模块名称	开发顺序	预计开始时间	预计结束时间	预期工期
1	用户模块	第一位	2022/05/05	2022/05/07	03个工作日
2	项目模块	第二位	2022/05/08	2022/05/09	02个工作日
3	搜索模块	第三位	2022/05/10	2022/05/12	03个工作日
4	服务交易模块	第四位	2022/05/13	2022/05/14	02个工作日
5	信息审计模块	第五位	2022/05/15	2022/05/17	03个工作日

3 对各模块进一步分解为1-8小时左右的任务

任务编号	任务名称	开发顺序	预计开始时间	预计结束时间	预期工期（小时）
1	用户模块	第一位	2022/05/05	2022/05/07	24
1.1	用户注册		2022/05/05	2022/05/05	8
1.2	用户登录		2022/05/06	2022/05/06	8
1.3	管理个人信息		2022/05/07	2022/05/07	8
2	项目模块	第二位	2022/05/08	2022/05/09	16
2.1	发布项目		2022/05/08	2022/05/08	8
2.2	管理项目		2022/05/09	2022/05/09	8
3	搜索模块	第三位	2022/05/10	2022/05/12	24
3.1	搜索项目		2022/05/10	2022/05/10	8
3.2	搜索客户		2022/05/11	2022/05/11	8
3.3	搜索自由职业者		2022/05/12	2022/05/12	8
4	服务交易模块	第四位	2022/05/13	2022/05/14	16
4.1	签订合同		2022/05/13	2022/05/13	8
4.2	管理时间表		2022/05/14	2022/05/14	8
5	信息审计模块	第五位	2022/05/15	2022/05/17	24
5.1	管理账户		2022/05/15	2022/05/15	8
5.2	审计合同		2022/05/16	2022/05/16	8
5.3	审计日志		2022/05/17	2022/05/17	8

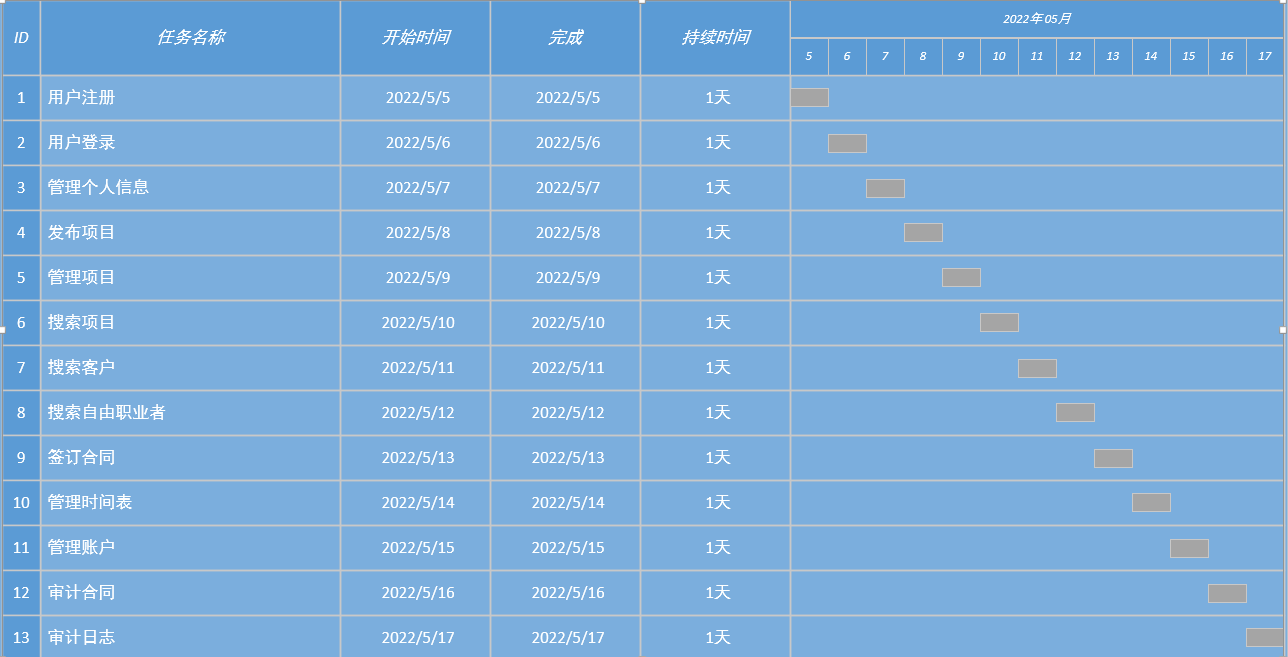

4 以甘特图的方式记录开发进程

测试计划

1 测试项目

本次测试面向的产品是服务出租管理系统，用以管理某服务出租公司的客户（自由职业者），时间表等，同时可提供安全和审计日志。本系统主要是面向提供服务出租的自由职业者和寻求服务的客户，帮助他们进行服务交易。系统主要功能包括项目管理、签订合同、时间表管理、信息搜索等，详见前文需求规格说明书。

2 测试策略

测试主要根据需求规格说明书，整个过程采用自底向上，逐个集成的办法，依次进行单元测试、集成测试和系统测试，其中单元测试和集成测试贯穿整个开发过程，系统测试在确定系统功能基本实现的情况下进行。

3 测试环境与配置

资源名称/类型	配置
测试PC	主频 2.3GHz，硬盘 40GB，内存 12GB
应用服务器	Tomcat 服务器
数据库管理系统	MySQL
应用软件	IntelliJ IDEA

4 测试人员

职务	姓名	E-mail	电话
测试人员	陈	22****2974@qq.com	199****0984
开发人员	江	21****7492@163.com	199****0941

5 测试阶段计划

测试阶段	测试内容	测试方法	负责人员
单元测试	在软件开发过程中测试各个模块内的子单元，包括用户注册、登录等	白盒测试	开发人员
集成测试	需求规格说明书中划分的系统子模块	灰盒测试	开发人员
系统测试	功能测试、用户界面测试、安全测试、兼容性测试	黑盒测试	测试人员

6 测试安排

6.1 单元测试

任务编号	任务名称	预计测试时间	预期工期（时）
1.1	用户注册	2022/05/05	1
1.2	用户登录	2022/05/06	1
1.3	管理个人信息	2022/05/07	2
2.1	发布项目	2022/05/08	1
2.2	管理项目	2022/05/09	2
3.1	搜索项目	2022/05/10	1
3.2	搜索客户	2022/05/11	1
3.3	搜索自由职业者	2022/05/12	1
4.1	签订合同	2022/05/13	2
4.2	管理时间表	2022/05/14	2
5.1	管理账户	2022/05/15	2
5.2	审计合同	2022/05/16	1
5.3	审计日志	2022/05/17	1

6.2 集成测试

编号	测试项目	预计测试时间	预期工期（时）
1	用户模块	2022/05/07	2
2	项目模块	2022/05/09	2
3	搜索模块	2022/05/12	2
4	服务交易模块	2022/05/14	2
5	信息审计模块	2022/05/17	2

6.3 系统测试

编号	测试类型	测试内容	预计测试时间	预期工期（时）
1	功能测试	产生审计信息，项目管理和时间表管理以及用户管理，搜索自由职业者、搜索项目、搜索客户以及合同签订	2022/05/20	8
2	用户界面测试	页面结构包括菜单、背景、颜色、字体、按钮、提示信息的一致性等	2022/05/20	8
3	安全测试	权限限制、SQL注入	2022/05/20	8
4	兼容性测试	用不同版本的不同浏览器：Edge、火狐、搜狗、360浏览器等访问系统	2022/05/20	8

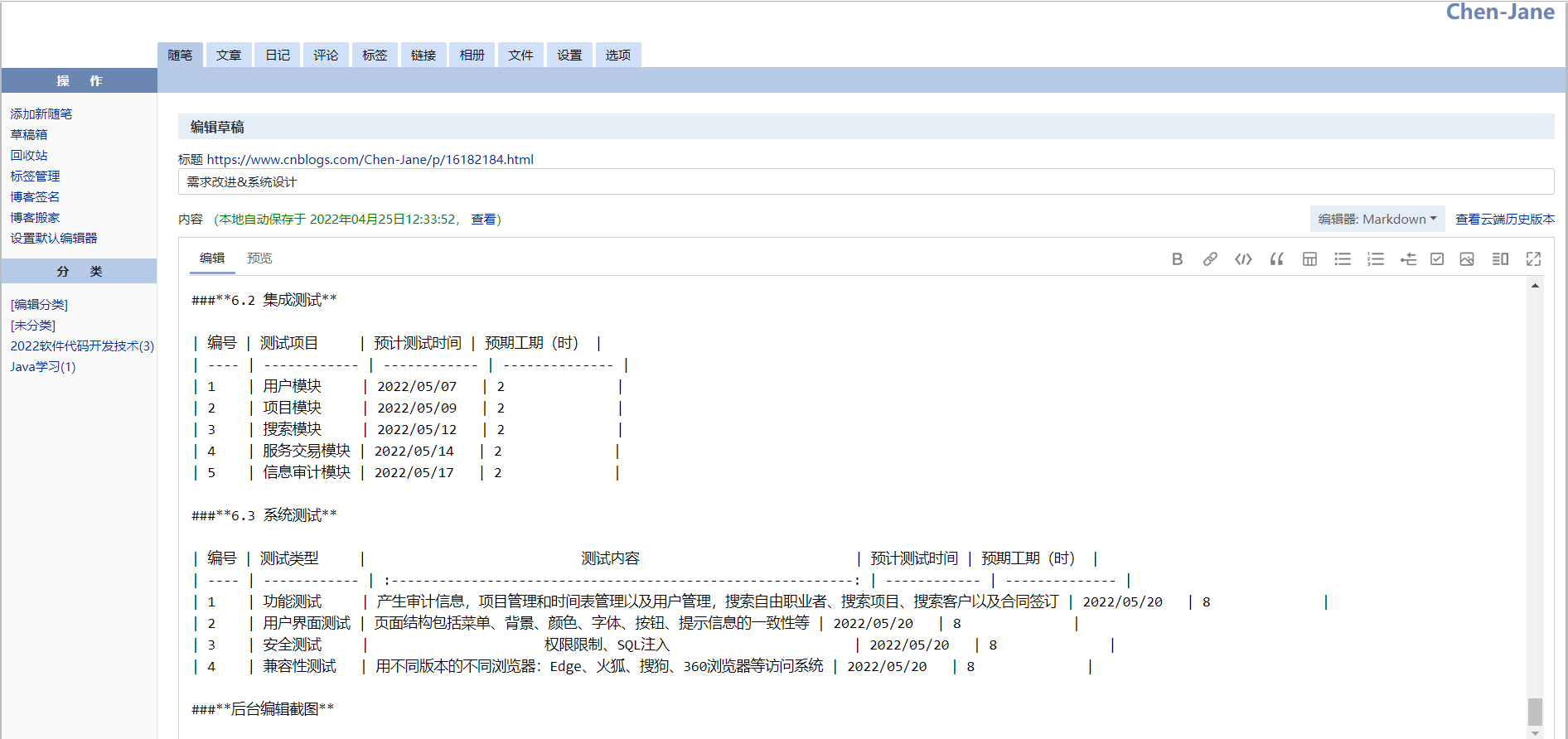

后台编辑截图
