LCD-外设

一.LCD接口引脚分析

1. 先上代码

点击查看代码

&lcdif {
	display0: display {
		bits-per-pixel = <16>;
		bus-width = <24>;

		display-timings {
			native-mode = <&timing0>;
			timing0: timing0 {
			clock-frequency = <35000000>;/*35000000*/
			hactive = <720>;
			vactive = <720>;
			hfront-porch = <46>;
			hback-porch = <44>;
			hsync-len = <2>;
			vback-porch = <16>;
			vfront-porch = <50>;
			vsync-len = <5>;

			hsync-active = <0>;
			vsync-active = <0>;
			de-active = <1>;
			pixelclk-active = <1>;
			};
		};
	};
};

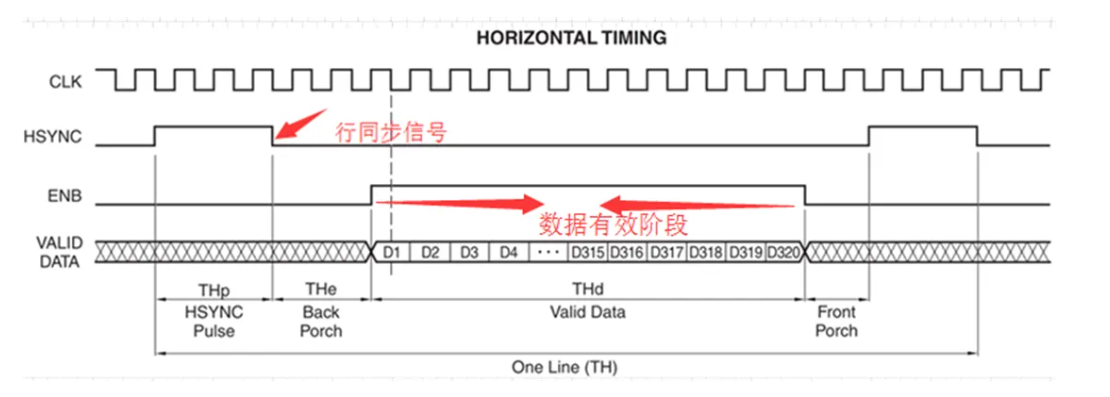

2. 水平同步时钟 HSYNC
   HSYNC水平同步信号，表示一行数据的开始

3. H-backporch
经过HBP（具体的数值在后面会解释）个CLK后才开始传输每行的有效数据。（类似调整了A4纸张的左边距)
4. hfront-porch
每行有效数据传输完毕，经过HFP个CLK后才开始下一行
5. V-backporch
经过VBP（具体的数值在后面会解释）个行后才开始有效数据的第一行 （类似我们调整A4纸张打印的上边距)
6. vfront-porch
经过VFP个行后再开始下一帧数据
