一个流水灯就有八种方式，你觉得那种更好呢？（单片机花式点灯）

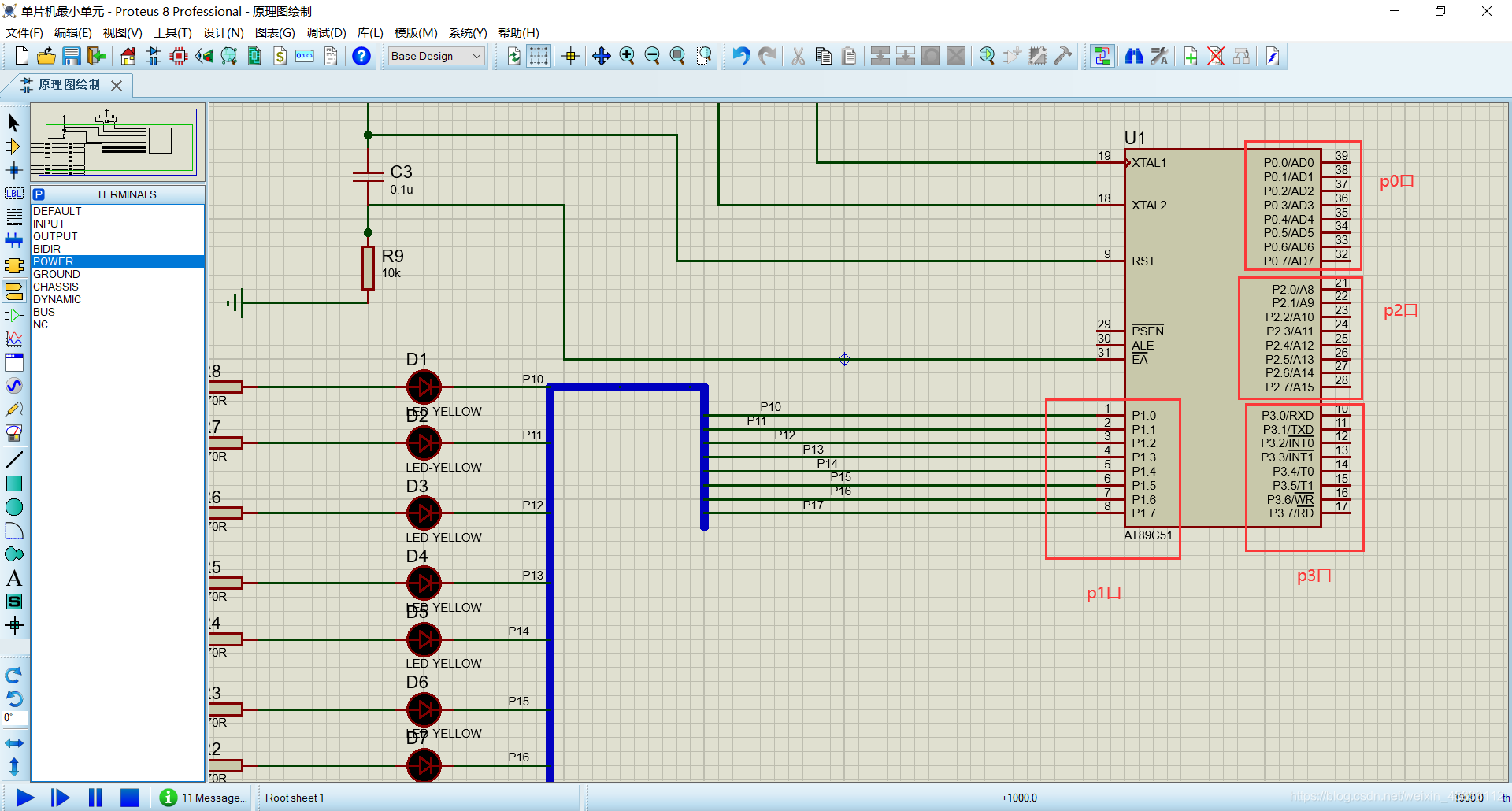

流水灯相信大家都不陌生吧，百度get到（流水灯是若干个灯泡依次点亮，视觉上感觉到灯光在流动就叫做流水灯。），就流水灯也太简单了吧，但是我想分享的是多种方式操作流水灯，例如P0，P1，P2，P3口都可以用来接LED灯。
下面我会分别使用这个四个口来操作流水的，使用不同的方式实现，其中不乏有最简单的直接付给低电平，也有使用指针来操作LED灯的控制码。相对来说还是很简单的，不多说了，来看代码。
1、移位函数操作流水灯
#include<reg52.h>
#include<intrins.h> //左移函数头文件
/***********************/
typedef unsigned int u16; //对数据类型声明定义，就是将 u16定义为无符号整型 ;
typedef unsigned char u8;
/***********************/
#define led P1
/****************************************************************
***************
* 函 数 名 : delay
* 函数功能 : 延时函数，i=1 时，大约延时 10us
*****************************************************************
**************/
void delay(u16 i)
{
while(i--);
}
/***********************/
void main()
{
u8 i;
led=~0x01;//0x01取反即为 0xFE
delay(50000); //大约延时 450ms
while(1)
{
for(i=0;i<7;i++)
{
P1=_crol_(led,1);//将 led 左移一位
delay(50000);
}
for(i=0;i<7;i++)
{
P1=_cror_(led,1);//将 led 右移一位
delay(50000);
}
}
}
2、P3口操作流水灯
这里先解释一下什么是控制码，简单来说我们需要点亮LED灯就需要给这个灯输低电平。然而代码中我们一般用16进制数来表示二进制数，当芯片去读这个16进制数会自动转换从二进制。
例如
unsigned char code Tab[] = {0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};

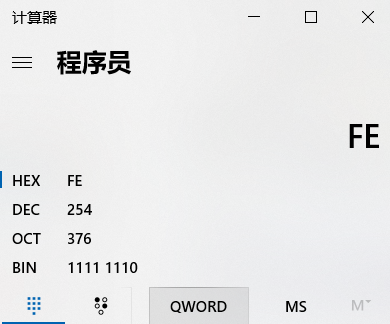

0xfe 转化成二进制就是 1111 1110 低位为0这样第一个灯就会亮
下面这种方式就是属于比较笨的方法，一个一个的给低电平
#include<reg52.h>
#include<intrins.h> //左移函数头文件
/***********************/
typedef unsigned int u16; //对数据类型声明定义，就是将 u16定义为无符号整型 ;
typedef unsigned char u8;
/***********************/
#define led P1
#define led P3
/****************************************************************
***************
* 函 数 名 : delay
* 函数功能 : 延时函数
*****************************************************************
**************/
void delay(u16 i)
{
while(i--);
}
void main(void){
while(1){
P3 = 0xfe ; //16 进制转换为二进制 1111 1110 第一个灯点亮，下面同理
delay(2000);
P3 = 0xfd ; //1111 1101
delay(2000);
P3 = 0xfb ; //1111 1011
delay(2000);
P3 = 0xf7;
delay(2000);
P3 = 0xef;
delay(2000);
P3 = 0xdf;
delay(2000);
P3 = 0xbf;
delay(2000);
P3 = 0x7f;
delay(2000);
}
}
3、右移操作流水灯
#include<reg52.h>
//#include<intrins.h> //左移函数头文件
/***********************/
typedef unsigned int u16; //对数据类型声明定义，就是将 u16定义为无符号整型 ;
/***********************/
#define led P1
/****************************************************************
***************
* 函 数 名 : delay
* 函数功能 : 延时函数
*****************************************************************
**************/
void delay(u16 i)
{
while(i--);
}
/***********************/
void main()
{
unsigned char i;
while(1){
P1 = 0xff;
delay(200000);
for(i = 0;i<8;i++){
P1 = P1>>1;//将0xff右移动以为高位就变成0 低电平LED 灯亮
//1111 1111 右移动一位后就变成0111 1111
delay(20000);
}
}
}
4、do -while 流水灯写法
这个写法其实是多余的，就是用的循环方式不同而已，见谅。
#include<reg52.h>
#include<intrins.h> //左移函数头文件
/***********************/
typedef unsigned int u16; //对数据类型声明定义，就是将 u16定义为无符号整型 ;
/***********************/
#define led P3
/****************************************************************
***************
* 函 数 名 : delay
* 函数功能 : 延时函数，i=1 时，大约延时 10us
*****************************************************************
**************/
void delay(u16 i)
{
while(i--);
}
void main(void){
do
{
P3 = 0xfe ; //16 进制转换为二进制 1111 1110 第一个灯点亮，下面同理
delay(2000);
P3 = 0xfd ; //1111 1101
delay(2000);
P3 = 0xfb ; //1111 1011
delay(2000);
P3 = 0xf7;
delay(2000);
P3 = 0xef;
delay(2000);
P3 = 0xdf;
delay(2000);
P3 = 0xbf;
delay(2000);
P3 = 0x7f;
delay(2000);
}while(1);
}
5、字符数组控制P0口流水灯
这种使用将控制码放在数组中的方式就会让代码显得很优雅，嘻嘻。
#include<reg52.h>
/***********************/
typedef unsigned int u16; //对数据类型声明定义，就是将 u16定义为无符号整型 ;
#define led P0
/****************************************************************
***************
* 函 数 名 : delay
* 函数功能 : 延时函数
*****************************************************************
**************/
void delay(u16 i)
{
while(i--);
}
void main(void){
unsigned char i;
unsigned char code Tab[] = {0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
while(1){
for(i = 0;i<8;i++){
P0 = Tab[i];
delay(2000);
}
}
}
6、指针数组控制P0 口流水灯
使用指针的优势恐怕现在是不能凸显出来，如果对比的同学应该知道正确使用指针后代码执行数度贼快，哈哈哈。
#include<reg52.h>
/***********************/
typedef unsigned int u16; //对数据类型声明定义，就是将 u16定义为无符号整型 ;
#define led P0
/****************************************************************
***************
* 函 数 名 : delay
* 函数功能 : 延时函数
*****************************************************************
**************/
void delay(u16 i)
{
while(i--);
}
void main(void){
unsigned char i;
unsigned char code Tab[] = {0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
unsigned char *P[] = {&Tab[0],&Tab[1],&Tab[2],&Tab[3],&Tab[4],&Tab[5],&Tab[6],&Tab[6],&Tab[7]};
while(1){
for(i = 0;i<8;i++){
P0 = *P[i];
delay(2000);
}
}
}
7、数组的指针控制P0口流水灯
这个要仔细看就会发现和上面第6种方法的区别，指针在数组种的使用方法有很多种。
#include<reg52.h>
/***********************/
typedef unsigned int u16; //对数据类型声明定义，就是将 u16定义为无符号整型 ;
#define led P0
/****************************************************************
***************
* 函 数 名 : delay
* 函数功能 : 延时函数
*****************************************************************
**************/
void delay(u16 i)
{
while(i--);
}
void main(void){
unsigned char i;
unsigned char code Tab[] = {0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//流水灯控制码
unsigned char *P
P = Tab;
while(1){
for(i = 0;i<8;i++){
P0 = *(p+i);//*(p+i)相当于a[i],通过指针引用数组元素
delay(2000);
}
}
}
8、指针作为参数控制流水灯
这里就是用函数来操作控制码，毕竟模块化编程还是需要了解的。
#include<reg52.h>
/***********************/
typedef unsigned int u16; //对数据类型声明定义，就是将 u16定义为无符号整型 ;
#define led P0
/****************************************************************
***************
* 函 数 名 : delay
* 函数功能 : 延时函数
*****************************************************************
**************/
void delay(u16 i)
{
while(i--);
}
void led_flow(unsigned char *p){
unsigned char i;
while(1){
for(i = 0;i<8;i++){
P0 = *(p+i);//*(p+i)相当于a[i],通过指针引用数组元素
delay(2000);
}
}
}
void main(void){
unsigned char code Tab[] = {0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//流水灯控制码
unsigned char *P;
P = Tab;
led_flow(p);//调用函数传入指针
}
以上就是我总结的关于流水灯的操作方式，可能代码中会有小错误，但是相信都开始学单片机的同学还是有一定的编程能力，一定能找出我写的bug哈哈哈。
