操作系统——网络系统（附加webserver项目收获 ）

常见OSI七层：物数网传会表应

四层：应用层（负责向用户提供一组应用程序，如HTTP/DNS/TCP）；传输层（负责端到端通信，如TCP/UDP）；网络层（负责网络包的封装、分片、路由、转发，比如IP/ICMP）；网络接口层（负责网络包在物理网络中的传输，比如网络包的封帧、MAC寻址、差错检测，通过网卡传输网络帧）

Linux网络协议栈：应用层到传输层，加了TCP；传输层到网络层，加了IP头；到网络接口层，加了帧头和帧尾。

有MTU最大传输单元，单次传输的最大IP包的大小。

当网络包超过MTU，就会在网络层分片，MTU越小吞吐能力越差。

应用程序——系统调用——lvs——socket——TCP/UDP/ICMP——IP——ARP——MAC——网卡驱动程序——网卡。

应用程序需要通过系统调用，来跟socket层进行数据交互。

网卡负责接收和发送网络包，接收到的时候，会通过DMA技术，把网络包放到环形缓冲区（Ring buffer）

Linux接收网络包的流程：

以前是网卡发中断，中断太多了影响CPU效率。

所以引入了NAPI机制，混合中断和轮询接收网络包，不采用中断的方式读数据，而是首先采用中断唤醒数据接收的服务程序，然后poll的方法来轮询数据。

有网络包到达，网卡发起硬件中断，执行网卡硬件中断处理函数，中断处理函数处理完需要暂时屏蔽中断，然后唤醒软中断来轮询处理数据，直到没有新数据时才恢复中断，这样一次中断处理多个网络包。

第一步就是从环形缓冲区中拷贝数据到内核缓冲区中，作为一个网络包给网络协议栈进行逐层处理。最后，应用程序调用socket接口，从内核的socket接收缓冲区中读取新到来的数据到应用层。

Linux发送网络包的流程：

首先，应用程序调用socket发送数据包的接口，系统调用使得从用户态进入内核态的socket层，将应用层的数据拷贝到socket的发送缓冲区。

接下来，网络协议栈从socket发送缓冲区取出数据包，从上到下传输。最后，触发软中断告诉网卡驱动程序，放到网卡队列，用物理网卡发出去。



硬盘很慢，速度和内存相差十倍以上。优化磁盘速度有很多方案：零拷贝、直接IO、异步IO等，这些优化的目的都是为了提高吞吐量。（操作系统内核中的磁盘高速缓存区可以有效减少磁盘访问次数）

如果没有DMA，磁盘控制器有磁盘控制器缓冲区，CPU有PageCache，read系统调用都要CPU亲自搬送数据。有了DMA，将数据从磁盘控制器缓冲区搬送到系统内核缓冲区的工作就是DMA做，CPU只要调用返回。

传统的文件传输：服务器如果要提供文件传输功能，就要从磁盘上读取，然后通过网络协议传给客户端。

用户态有用户缓冲区，内核态有缓存区和socket缓冲区。然后两边是磁盘文件和网卡。上述就是要从磁盘文件到网卡。

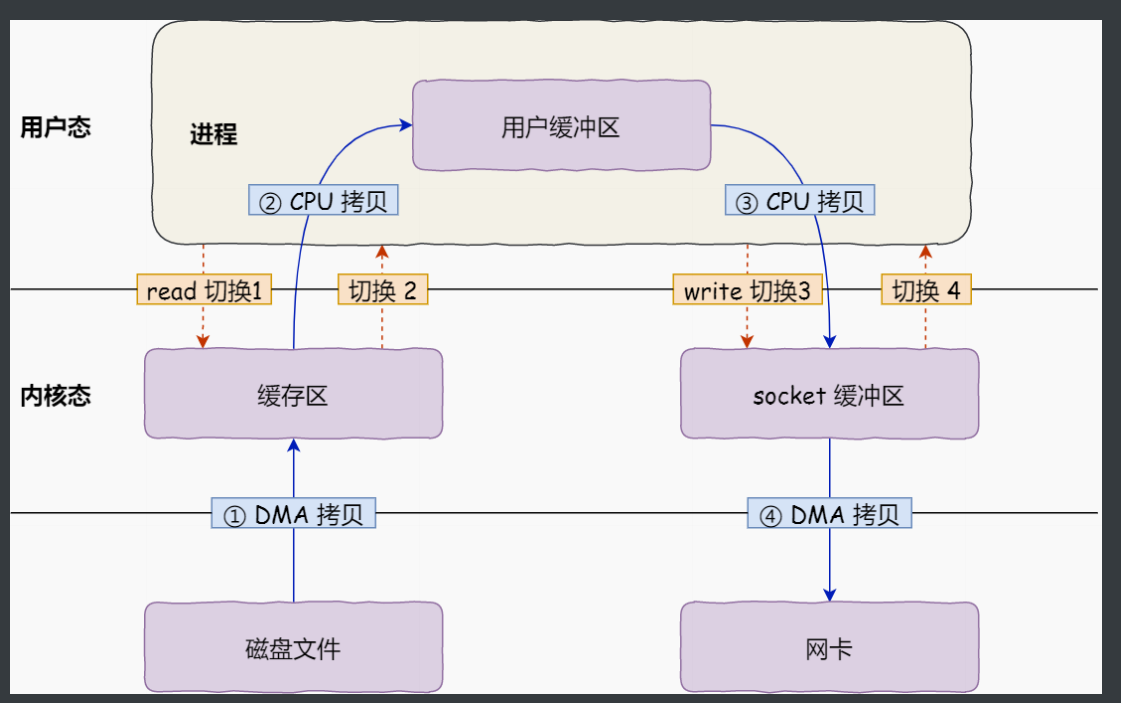

从磁盘文件通过DMA拷贝到内核缓存区；通过CPU拷贝到用户缓冲区；通过CPU拷贝到内核态的socket缓冲区；通过DMA拷贝到网卡。

 用户进程从磁盘read，write到网卡发送出去，发生了四次用户态与内核态的上下文切换，还发生了四次数据拷贝，两次CPU两次DMA。

要想提高文件传输的性能，就需要减少用户态和内核态的上下文切换和数据拷贝的次数。

（1）减少上下文切换，就是减少系统调用的次数。读取磁盘数据的时候，之所以发生上下文切换，是因为用户空间没有权限操作磁盘或网卡，内核的权限最高，所以要交给内核，就需要系统调用。

（2）减少数据拷贝，从内核到用户，从用户到内核，这两个步骤是没有必要的。因此，用户的缓冲区存在是没有必要的。

零拷贝：mmap+write、sendfile

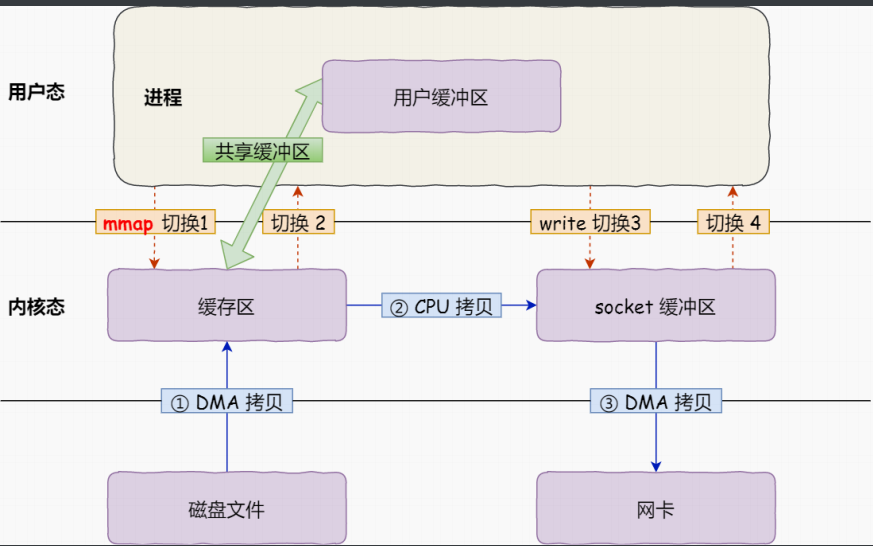

mmap()系统调用会直接把内核缓冲区里的数据映射到用户空间（应用进程和操作系统内核共享这个缓冲区），这样内核与用户区就少了一次拷贝操作。

通过使用mmap()代替read()，可以减少一次数据拷贝的过程。但这并不是最理想的零拷贝，因为仍然需要通过CPU把内核缓冲区的数据拷贝到socket缓冲区里，而且仍然需要四次上下文切换，因为系统调用还是两次。

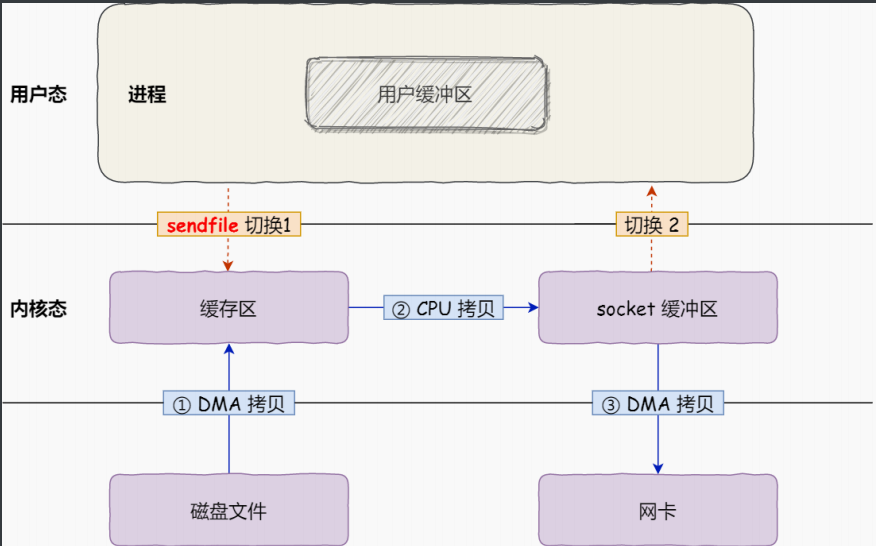

 sendfile是专门发送文件的系统调用函数，可以直接把内核缓冲区的数据拷贝到socket缓冲区中，不用再拷贝到用户态。

这样只要一次系统调用（从用户到内核、从内核到用户）这样就只有两次上下文切换，三次数据拷贝。

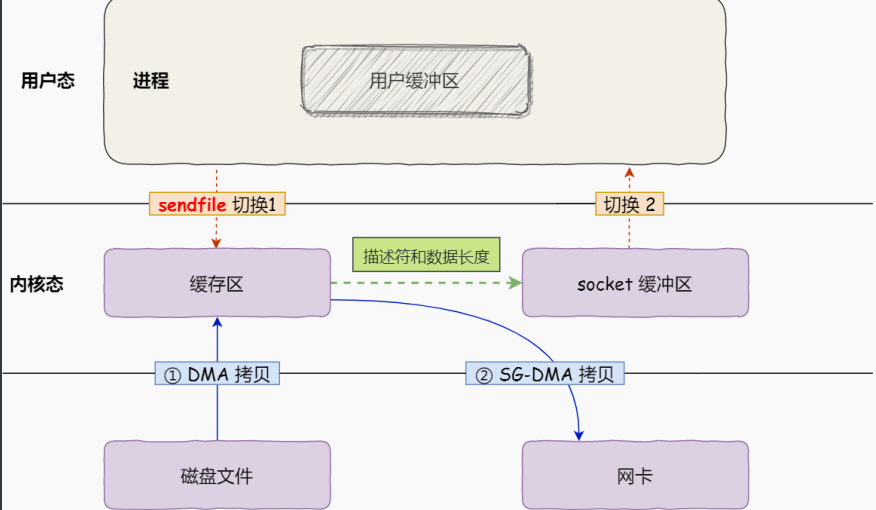

 这还不是真正的零拷贝技术，如果网卡支持SG-DMA技术，我们可以进一步减少通过CPU把内核缓冲区中的数据拷贝到socket缓冲区的过程。

两次上下文切换、两次数据拷贝。总体来看，零拷贝技术可以把文件传输的性能提高至少一倍以上。Kalfa就用到了零拷贝。



 上面提到了内核态的缓冲区就是磁盘高速缓存PageCache。零拷贝技术采用了PageCache技术。因为读写磁盘很慢，所以应该想办法把读写磁盘换成读写内存，于是通过DMA技术把磁盘数据搬到内存里，就可以用读内存替换读磁盘。但是内存空间远比磁盘小，智能拷贝一小部分数据。根据局部性，刚被访问的数据在短时间内再次访问的概率很高。读磁盘的时候，先在PageCache找，如果存在立即返回；如果没有，从磁盘中读取，然后缓存在PageCache里。

但是传输大文件的时候，PageCache不起作用，白白浪费了DMA拷贝的数据，造成性能降低。大文件放进去就没有小文件的空间了，而且大文件也不是热点访问数据。所以大文件传输不用零拷贝。

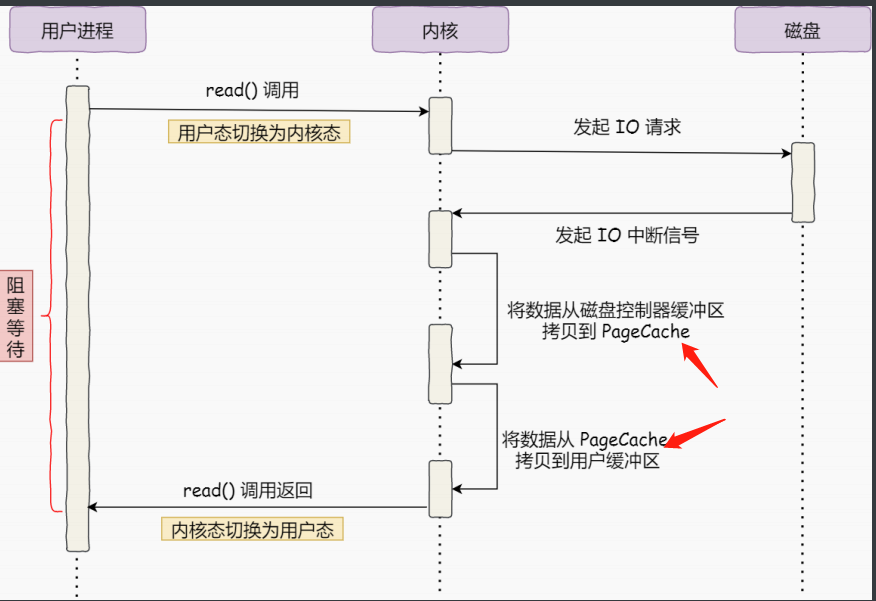

同步IO如下图。

异步IO如下图。



 异步IO没有用到PageCache。绕过PageCache叫做直接IO。使用PageCache叫做缓存IO。

在高并发场景下，针对大文件传输的方式，应该使用直接IO+异步IO的方式来代替零拷贝技术。



IO多路复用技术

socket技术就像在客户端和服务器都开了一个网口，然后用一根网线把两端连接起来。

服务端sbla(socket/bind/listen/accept)

首先调用socket函数，创建指定网络协议、传输协议的socket；接着调用bind函数，给这个socket绑定一个端口和IP地址（当内核收到报文，通过端口号找到应用程序，然后传递数据。一台及其有很多网卡，每个网卡有对应的IP地址，应绑定一个网卡时，内核收到网卡的数据包才会发送给我们）；接着调用listen函数进行监听；最后调用accept函数，从内核获得客户端连接，如果没有客户端连接，会阻塞等待客户端到来（所以有多路IO复用技术）

客户端sc(socket/connect)

connect指定服务端的IP和端口号，开始TCP三次握手。

TCP连接的过程中，服务器内核为每一个socket维护了两个队列。一个是还没完全建立连接的队列，叫做TCP半连接队列，服务器处于syn_rcvd。一个是已经建立连接的队列，叫做TCP全连接队列，服务器处于established。



Q：你知道服务器单机理论最大能连接多少客户端吗？

TCP连接是由四元组确定的，本地IP、本地端口、对端IP、对端端口。

服务端的IP和端口是确定的。所以最大TCP连接数=客户端IP数*客户端端口数

对于IPV4，客户端IP数最多2^32，客户端端口数最多2^16，也就是服务器单机最大TCP连接数为2^48

但是实际服务器肯定承载不了那么大的连接数主要受文件描述符（默认1024）和系统内存（TCP连接在内存有对应数据结构）限制。

如果服务器内存2GB，网卡千兆，能支持并发一万请求吗？硬件可行，但重点在于网络IO模型。



为了解决多用户C10K问题，我们分析一下多进程/多线程/IO多路复用三种解决方案。

（1）多进程

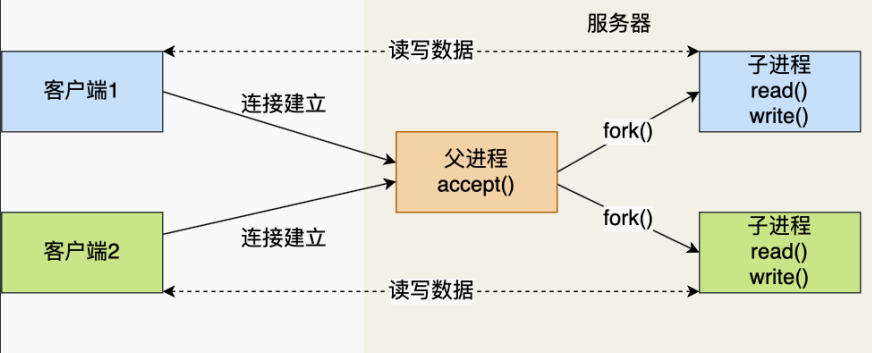

父进程主要负责监听socket，子进程主要负责已连接socket。（因为子进程会负责父进程的文件描述符，可以直接使用已连接socket和客户端通信）

（注意：在子进程退出的时候，内核里还会保留该进程的一些信息，也会占用内存，不做好回收功能，就会变成僵尸进程。随着僵尸进程越来越多，就会耗尽我们的系统资源。子进程退出后回收资源，分别是wait和waitpid）

每产生一个进程，都会占据一定的系统资源，而且进程间上下文切换会降低性能。进程间的上下文切换不仅包含虚拟内存、栈、全局变量等用户资源，还包括堆、栈、寄存器等内核空间资源。

（2）多线程



 单进程运行多个线程，同进程的线程共享进程的部分资源，比如文件描述符列表、进程空间、代码、全局数据、堆、共享库等等。

这些共享资源在上下文切换的时候不需要切换，只需要切换栈、寄存器等不共享的数据。

服务器和客户端TCP完成连接后，通过pthread_create()函数创建线程，然后将已连接socket的文件描述符传递给线程函数，接着在线程里和客户端进行通信，从而达到并发处理的目的。

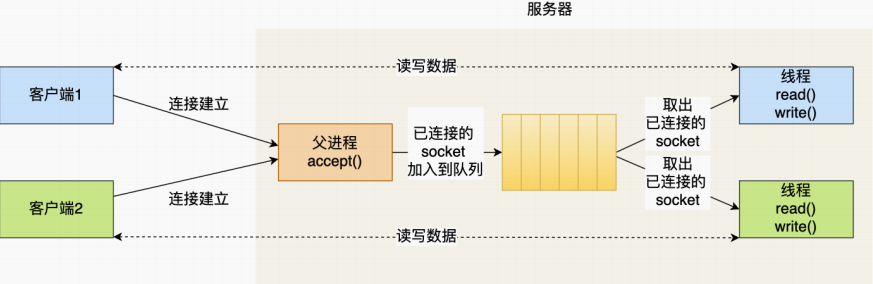

也得创建销毁线程，麻烦。可以使用线程池。提前创建若干个线程，当新连接建立的时候，将已连接socket放到队列，线程池的线程负责从队列取出已连接socket进程处理。

（3）IO多路复用技术

只使用一个进程来维护多个socket，结合线程池模型。主线程负责监听，子线程负责处理。处理每个请求的事件耗时控制在1毫秒，1秒内就可以处理上千个请求。把时间拉长来看，其实就是在一定时间内一个进程模拟并发时间。

select/poll/epoll就是内核提供给用户态的多路复用系统调用，一个用户进程可以通过这个调用从内核中获取多个事件。

如何获取网络事件？先把所有文件描述符传给内核，然后内核检查是否产生事件的连接，然后在用户态中处理这些连接对应的请求就可以。

select：nfds, readfds, writefds, exceptfds, timeout。

用户——>内核——>用户。内核通过位操作遍历赋值给三个fds数组，传回给用户。

timeout等于0，立即返回。等于null，一直阻塞等待fd就绪才返回。

把已经连接的socket放到文件描述符集合，然后调用该函数将文件描述符集合拷贝到内核，让内核来遍历检查是否有事件产生。当检查到有事件产生，就对这个socket做标志，接着再把整个文件描述符集合拷贝回用户态，然后用户态再遍历处理。

需要两次遍历，两次拷贝。select使用固定bitsmap，表示文件描述符集合，而且所支持的文件描述符的个数有限制，FD_SETSIZE。



poll：fds, nfds, timeout。

fds的每一个都是pollfd结构体，包含文件描述符fd、需要监听的事件类型，真实发生的事件类型（这个要内核要修改）

返回的时候是返回一个fds数组，不是向select那样要返回3个。因为pollfd结构体类型的存在。

不再使用bitsmap来存储文件描述符，而是用动态数组，以链表形式组织，突破了函数设置的文件描述符个数限制，但是还是会受到系统文件描述符限制。

相同点就在于二者都是用线性结构存储进程关注的文件描述符集合，因此都需要两次遍历和两次拷贝。



epoll：

重要场景：一个小区有很多住户，快递员不可能挨家挨户去问寄不寄快递，所以设置了快递箱子(链表)。

epoll_ctl就是记录所有的住户，epoll_wait就是快递员每次去快递箱子看有谁放了快递（比如有客户端要发你好）。

epoll_wait （那栋楼，多大箱子，多长时间）就是箱子通知快递员（用户）的过程。

箱子收到住户003的信封A，过一段时间住户003又要寄信封B和信封C。箱子就会发信号告诉快递员来找，那么箱子到底是发一次短信还是三次短信？（大块数据用边缘触发，小块数据用水平触发）

边缘触发：从没有快递到有快递A是边缘，会先触发一次，然后快递员还没去取，又来了快递B，就不触发了。然后快递员很久才会一次取走两个。（在代码里要自己写循环，直到读到写缓冲区里没数据了）

水平触发：从没有快递到有快递A是边缘，会先触发一次，然后快递员还没去取，又来了快递B，还继续触发，不停通知。

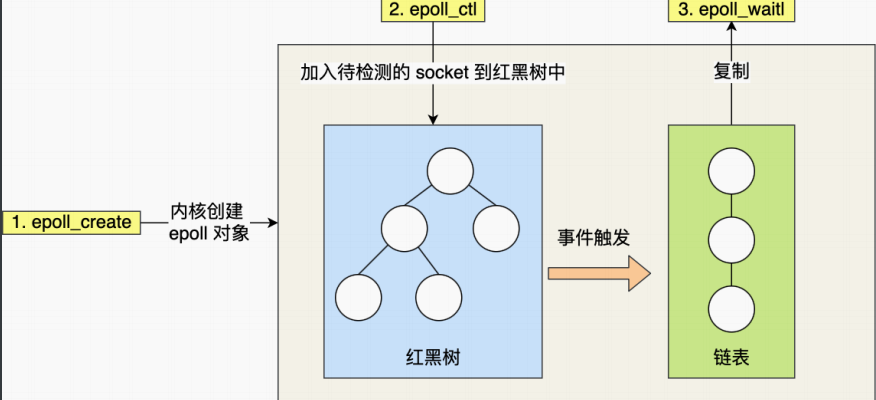

 epoll就不一样了。epoll_create在内核创建epoll对象。

epoll在内核里使用红黑树来跟踪文件描述符，把需要监控的所有socket通过epoll_ctl()函数挂到红黑树，因为在内核就不需要进行整个文件描述符集合的拷贝操作，减少了 内核和用户空间大量的数据拷贝和内存分配。内核时间表。

epoll使用事件驱动机制，内核里维护了一个链表来记录就绪事件。当有某个socket发生事件，就会通过回调函数把它加入就绪事件链表中。然后将数据从内核复制到用户空间，然后使用epoll_wait()函数返回有事件发生的文件描述符。

epoll_wait(epfd，用户态数组用于接收已经触发的事件，从网络协议栈最大取多少数据，没有事件到达时最长阻塞时间)

即epoll_wait得参数有epfd, events, maxevent, timeout。成功返回就绪fd个数，失败返回err_no。

将所有就绪时间从内核时间表（由epfd参数指定）中复制到events数组。

内核事件表——>events——>用户

对于events里的就绪事件通知用户的过程，epoll支持两种不同的事件触发模式，分别是边缘触发ET和水平触发LT。

LT：如果那个就绪事件对应的缓冲区还有数据，就是用户还没处理完，就会一直通知用户来处理。

ET：如果那个就绪事件是刚发生，刚从不可读变成可读，或刚从不可写变成可写，那就会通知用户一次。就算用户没处理，后面也不会通知了。因此对于用户来说，读的时候，只要可以读就一直读，否则返回EAGAIN，写也是。

针对ET事件，如果用户线程A先收到了socket事件在处理了，此使socket事件又有事件，被用户线程B接收，就会出现两个线程同时处理一个socket事件。这个问题需要用EPOLLNESHOT事件解决。操作系统最多触发这个socket上注册的一个事件，且只触发一次，除非使用EPOLL_CTL函数重置EPOLLNESHOT事件。所以用户线程A必须重置它。

其中，水平触发就是只要出现满足事件的条件，比如内核有数据需要读，就会一直把这个事件传给用户。当内核通知用户那个文件描述符可读写，接下来还会继续通知。所以用户在收到通知之后，没必要一次执行尽可能多的操作。（可以及时知道有快递）

边缘触发就是只有第一次有数据需要读才会传递这个事件给用户。内核只会通知用户一次，所以用户需要在收到通知后尽可能读写数据，以免错失机会。（可能会忘记了，就会堆积很多快递）

因此，我们会循环从文件描述符读写数据，如果文件描述符是阻塞的，没有数据可读的时候，进程就会阻塞在读写函数，无法向下执行。

因此，ET模式一般和非阻塞IO搭配，程序一直执行IO操作，直到系统调用read或write返回错误，比如EAGAIN或EWOULBLOCK。

ET模式相比于LT模式，可以减少epoll_wait的系统调用次数。因为系统调用也是有上下文切换的开销。

很不错的优缺点：https://blog.csdn.net/weixin_49199646/article/details/112298712

重点：多路复用API返回的事件并不一定是可读写的，如果使用阻塞IO，那么在调用read和write的时候就会发生程序阻塞，因此最好搭配非阻塞IO。



select/poll/epoll是如何获取网络事件的呢？这三个都是系统调用，在获取事件的时候，先把我们要关心的连接传递给内核由内核检测。

如果没有事件发生，线程阻塞在这个系统调用，不用像线程池方案一样轮询调用read操作来判断是否有数据。

如果有事件发生，内核就会返回产生事件的连接，线程就会从阻塞态返回，然后在用户态里处理事件。

先是主线程listen监听事件accept，然后给一些子线程recv和send，然后把任务全部抛到线程池里面去。



Reactor模式的主线程只负责监听文件描述符上面是否有事件发生，如果发生的话就立马通知工作线程，那些（读写数据、接收新连接）、处理客户请求都是在工作线程完成的。（如Redis/Nginx/Netty等）

看epoll_wait函数，阻塞等待网络事件的到达。

Reactor模式也叫Dispatcher模式，IO多路复用监听事件，收到事件之后，根据事件类型分配给某个进程/线程。

Reactor模式主要由Reactor和处理资源池这两个核心部分组成。其中Reactor负责监听和分发事件，事件类型包含连接事件、读写事件；处理资源池负责处理事件。

下面图示单Reactor多线程方案。





 方案详情：只有Reactor对象属于主线程。Reactor对象通过select系统调用监听事件，收到事件之后通过dispatch进行分发，具体分发给Acceptor对象还是Handler对象，还要看收到的事件类型。

Reactor是非阻塞同步网络模式，感知的是就绪可读写的事件。应用进程调用read把准备好的socket缓冲区数据读到应用进程内存。（来了事件，操作系统会通知应用进程，让应用进程处理）



Proactor模式的主线程不仅要监听事件，还要负责（处理读写数据、接收新连接），它的工作线程仅负责处理客户请求。

Proactor模式就是服务器的主线程要监听读写事件，调用read_once和http_conn::write完成数据的接收和发送，而子线程只完成对报文的解析和响应。

Proactor是异步网络模式，感知的是已经完成的事件。在发起异步读写请求的时候，需要传入数据缓冲区的地址（用来存放结果数据）等信息，使得系统内核自动把数据的读写工作完成。（来了事件，操作系统会自己处理，处理完再通知应用进程）
