05基础元器件-二极管

一、二极管的组成及特性

1、组成

二极管是由半导体材料(硅、硒、锗等)制成的。纯半导体材料是没有电子的，所以就需要掺杂N型杂质跟P型杂质；

二极管是由一个PN结、外壳与引线组成；

2、特性

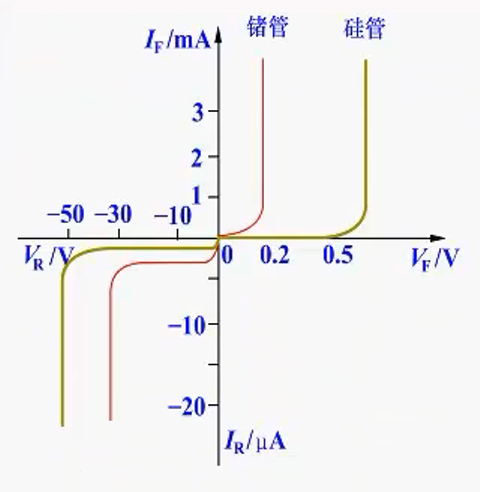

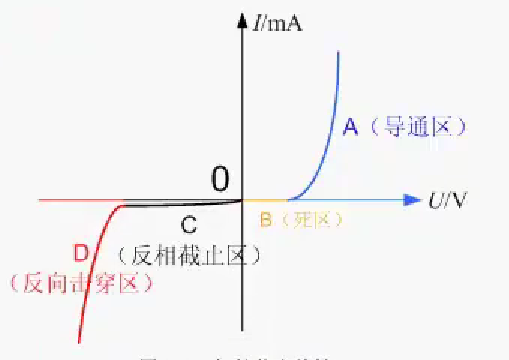

(1)、伏安特性



二极管正向导通后，它的正向压降基本保持不变（锗管为0.3V，硅管为0.7V）。

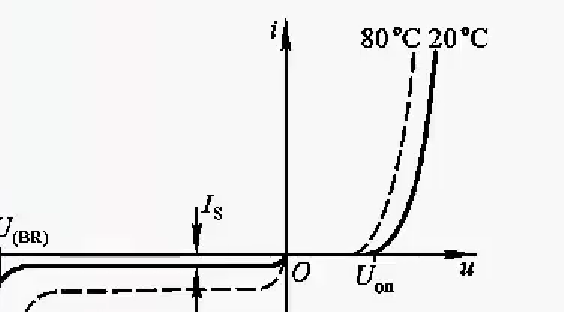

(2)、温度特性



温度对二极管的性能的影响，温度升高时，反向电流将呈指数规律增加；如硅二极管温度每增加8℃，反向电流将约增加一倍；锗二极管温度每增加12℃，反向电流大约增加一倍。另外，温度升高时，二极管的正向压降将减小，每增加1℃，正向压降VF(Vd)大约减小2 mV，即具有负的温度系数。

二、二极管分类及应用

 1、分类

• 按照不同用途分：检流二极管、整流二极管、开关二极管、稳压二极管；
• 按照管芯结构分：点接触型二极管、面接触型二极管和平面型二极管；
• 按照二极管的反向恢复时间分：普通二极管和快速二极管〔肖特基二极管和快恢复二极管)；

2、应用

• 普通二极管通常用于检波；
• 整流二极管用于功率的整流；
• 开关二极管用于计算机脉冲控制的开关电路；
• 稳压二极管用于稳压电路；
• 发光二极管如LED二极管；
• 点接触型二极管用于检波、检频和滤波，由于只有点接融，使用语小电流高频电路，如收音机的检波；
• 面接触型二极管用于低频整流电路，由于PN结接触面比较大，电流世比较大，可以使用于几安到几十安大电流电路的整流；
• 普通二极管的反向恢复时间比较长，约4~5us,不能适用高频开关电路的要求，而快速二极管应用于高频整流电路、高频开关电源、高频阻容吸收电路、逆变电流等，恢复时间为10ns；

三、二极管参数及选型

1.参数

• 反向饱和漏电流Is；
• 额定整流电流If；
• 最大反向工作电压fm；
• 最高工作频率fm〔由于PN结结电容的存在，工作频率超过一定值时，单向导电性就变差)；
• 反向工作时间trr〔指二极管由导通突然反向时，反向电流由很大衰减到接近Is时所需要的时间)；

2.选型

依据参数和功能选型

四、二极管测量

万用表测量判断二极管的好坏：测量正反向电阻，如果反向电阻远大于正向电阻，则没有问题，如果二者相等或是无穷大或0，则说明二极管坏掉了。
一般发光二极管的测试直接用万用表就可以测试。

五、二极管在原理图中表示

       普通二极管                           稳压二极管                           发光二极管                                     TVS二极管
