02基础元器件-电容

一、电容的初步认识

1、电容的定义

电容（或称电容量）是表现电容器容纳电荷本领的物理量。电容用字母C表示。

2、电容的单位

电容的计量单位是法拉(F)，毫法（mF）、微法（μF）、纳法（nF）和皮法（pF），它们的换算关系是1000倍，F是很大的单位，所以通常见到的是μF、nF、pF。

3、电容的标示方法

用三位数字来表示电容容量也比较常见，特别在容量为1微法以下的电容。三位数字不直接代表电容的容量，其单位为pf，第一、第二位为基数，第三位为倍率；

例如标注为222的电容，其容量为22×10²=2200pf；标注为104的电容，其容量为10×10⁴=100000 pf，即0.1µf.

4、电容的测量方法

1、用电容档直接检测

某些数字万用表具有测量电容的功能，其量程分为2000p、20n、200n、2μ和20μ五档。测量时可将已放电的电容两引脚直接插入表板上的Cx插孔，选取适当的量程后就可读取显示数据。
2000p档，宜于测量小于2000pF的电容；20n档，宜于测量2000pF至20nF之间的电容；200n档，宜于测量20nF至200nF之间的电容；2μ档，宜于测量200nF至2μF之间的电容；20μ档，宜于测量2μF至20μF之间的电容。

2、用蜂鸣器档直接检测

利用数字万用表的蜂鸣器档，可以快速检查电解电容器的质量好坏。测量方法如图5-14所示。将数字万用表拨至蜂鸣器档，用两支表笔分别与被测电容器Cx的两个引脚接触，应能听到一阵短促的蜂鸣声，随即声音停止，同时显示溢出符号“1”。接着，再将两支表笔对调测量一次，蜂鸣器应再发声，最终显示溢出符号“1”，此种情况说明被测电解电容基本正常。此时，可再拨至20MΩ或200MΩ高阻档测量一下电容器的漏电阻，即可判断其好坏。

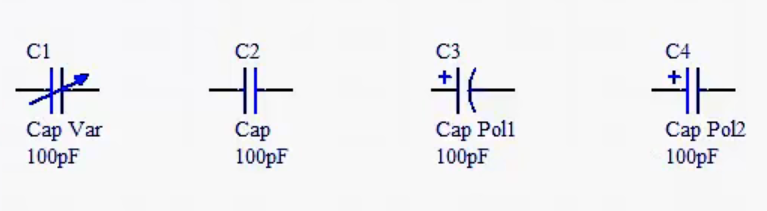

二、电容的原理图

 C1是可变电容；C2是普通电容；C3是钽电容；C4是电解电容。

三、电容的特点和作用

1、电容的特点

隔直通交；电容器的电压不能突变；

2、电容的作用

储能；滤波；推偶；旁路；LC谐振。
